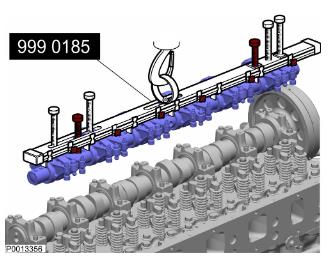

22   调整摇臂固定器。使用 9990185 提升工具提出摇臂桥。

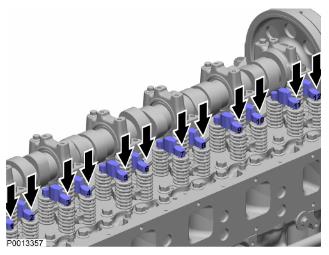

23   重要！标注部件的位置。标记并拆下气门轭。

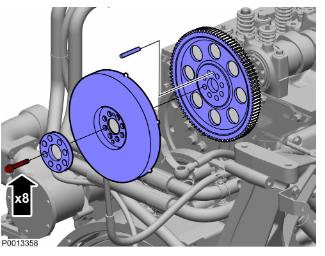

24   重要！防止部件受爆震和冲击。拆下减震器和凸轮轴齿轮。

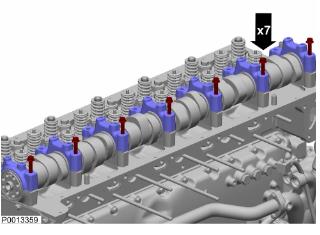

25   拆下凸轮轴盖螺栓。检查并确认凸轮轴盖已做标记。

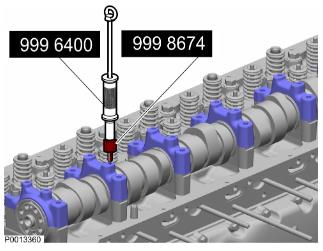

26   拆下凸轮轴盖。使用 9996400 滑动锤和9998674 适配器。将轴承盖放在一边，使轴承上半部分处于正确顺序。

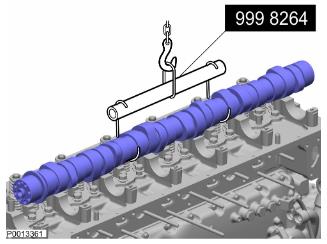

27  小心切割危险！保护您的双手！使用 9998264 提升工具提升凸轮轴。

28   清洁单体泵周围部分并松开喷油器轭螺栓。

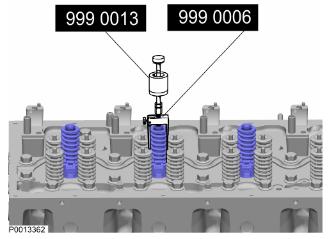

29   拆下单体泵。使用9990006 拔具和9990013 滑动锤。检查并确保密封垫圈（钢垫圈）与喷油器一同被拉出。如果其中一个仍在铜套筒中，则使用885822 磁笔将其拆下。

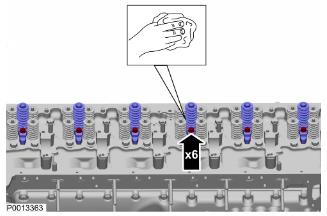

30   注意 污垢颗粒会导致单体泵故障。如有必要，则进行清洁。标记喷油器并在其上安装 9998249 保护套筒。

31   将 9998251 保护塞插入缸盖中。以相同的方式拆下剩余的喷油器。

32   拆下轴承支架和轴承壳并将它们与各自的凸轮轴盖、上半部分轴承放在一起。

33   拆下螺栓和垫圈。

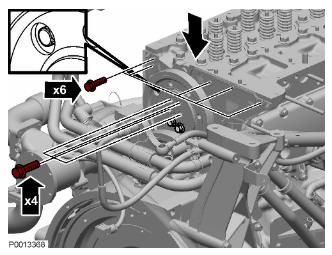

34   用曲柄转动曲轴以使正时齿轮处于与图示相同的位置，通过齿轮获取螺栓。拆下将中间板固定至缸盖的螺栓。仅拆下正时齿轮的四个上部螺栓。

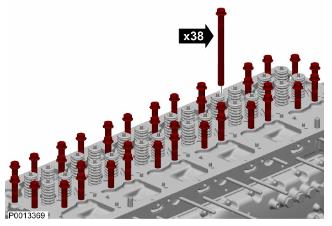

35   拆下缸盖螺栓。

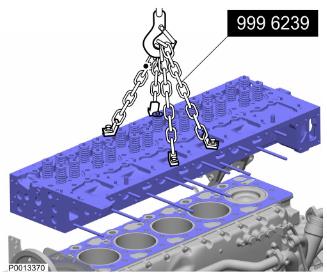

36   注意 在缸盖和吊链之间放上垫圈以保护缸盖密封表面。用两个吊链、工具 9996239 提升工具提出缸盖。拆下缸盖衬垫。

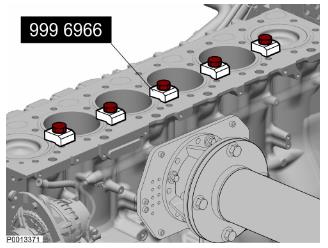

37   安装 9996966 压紧工具。

安装
38   清洁配合面、缸体密封表面和缸盖。

39   检查缸套高度；参见汽缸套，安装 107 页。

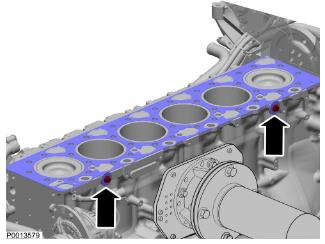

40   安装新的缸盖衬垫，并将其与缸套对准。紧固两个螺栓和垫圈。

41   将整个缸盖螺栓浸入 VP 腐蚀抑制剂（零件号1161346）中。

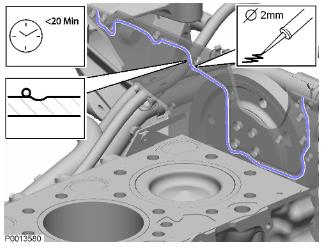

42   注意 部件必须在涂抹密封剂之后规定的时间内安装。在传动装置盖槽外侧涂抹密封剂。

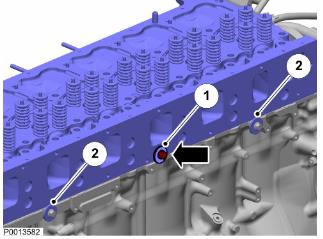

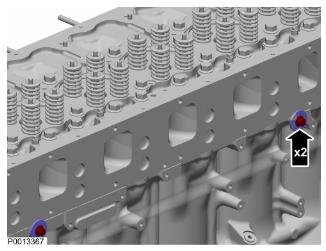

43   安装螺栓和垫圈(1)。螺栓可以只旋转几圈。将缸盖放下至合适的位置。确保垫圈(1)最终位于发动机机体边缘外。然后拧紧螺栓，使垫圈向侧面拉动缸盖直到它接触发动机机体侧上的两个垫圈(2)。

44   留到正时盘 5–10 mm (0.2–0.4")间隙(A)。

45   将一根螺栓装入上部正时盘中并紧固它，从而向正时盘拉动缸盖。松开螺栓约一圈。现在缸盖处于正确的位置，可通过缸盖螺栓紧固。

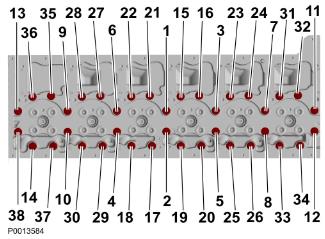

46   安装缸盖螺栓。注意 按图示顺序紧固螺栓；参见特殊紧固扭矩 8 页中的“缸盖”。

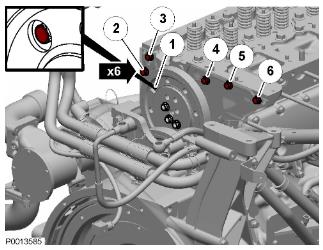

47   正时盘按顺序紧固螺栓。紧固扭矩：28 Nm (20.65 lbf.ft.)。惰轮进行齿轮隙调整之后，按照规定紧固。

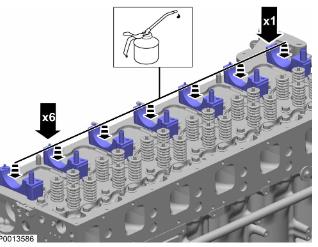

48   按照缸盖上的标记安装凸轮轴轴承支架，确保它们与缸盖邻接。将轴承壳放在轴承支架中。

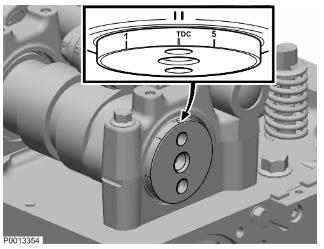

49   用 9993590 旋转工具转动发动机，使飞轮按照飞轮壳上的标记被精确设置至零。

50  小心切割危险！保护您的双手！检查凸轮轴中是否有水；参见凸轮轴，磨损检查 201 页。安装 9998264 提升工具。
