油和冷却剂已排出.拆卸重要！完成燃油系要求的异常清洁度。在打开的接头中安装防护塞。

缸盖燃油通道清空；参见排放，缸盖中的燃油管 243 页。
1   将发动机放置到台架中，进行部件拆卸。参见带机脚的发动机和设备 84 页。

2   拆下进气歧管；参见进气歧管，更换 287 页。
3   拆下增压空气冷却器；请参考前部增压空气冷却器，更换 365 页。

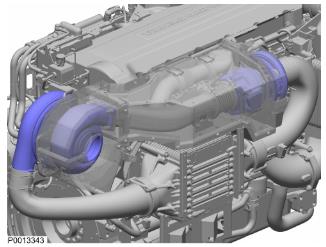

4   拆下涡轮增压器；参见低压涡轮，更换 297 页。仅适用于 D13B-B/D/E/F/J/M/N（单涡轮增压器）拆下空气过滤器与涡轮增压器之间的管道。仅适用于 D13B-A/C/G/H/K/L（双涡轮增压器）拆下 Y 形管和两个挠性管。所有发动机拆下隔热罩。
5   拆下排气歧管；参见排气歧管，更换 271 页。

6   拆下水管。
7   拆下恒温器盖和恒温器；参见恒温器，更换 356 页。
8   拆下通风管。

9   断开连接至冷却剂温度传感器上的线束端子。拆下螺柱接头。

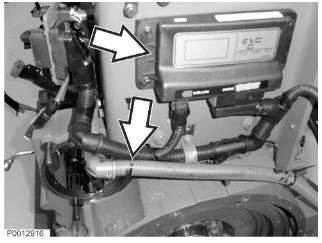

10   仅适用于 D13B-A/B/G/H/J/K拆下固定导线线束的夹子。断开 PCU 线束端子和飞轮传感器。拆下 PCU。

11   仅适用于 D13B-C/D/E/F/L/M/N拆下固定导线线束的夹子。断开电源模块线束端子、紧急停车开关和飞轮传感器(3)。拆下电源模块(1)和紧急停车开关(2)。

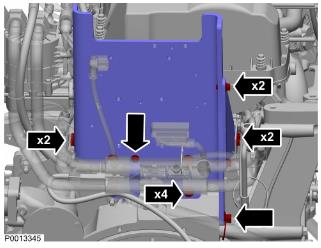

12   拆下提升附件和支架板。

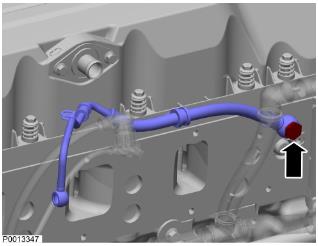

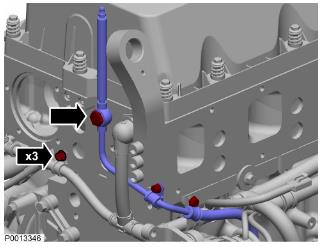

13   拆下燃油回流管路和电缆紧固件。

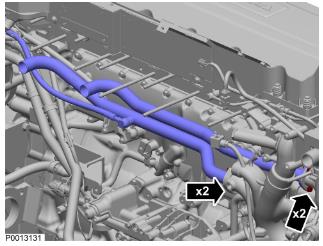

14   拆下燃油管路。

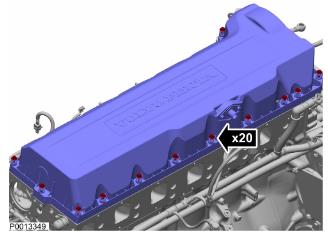

15   拆下气门室盖。

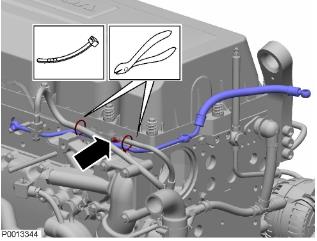

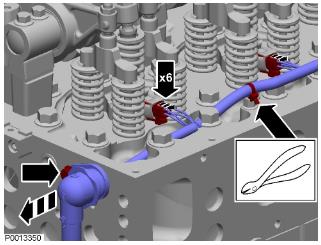

16   断开喷油器接头。切掉电缆结并仔细将线束通过线束索环拉出。

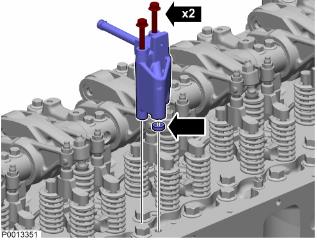

17   注意 中间连接件下方和管路上的密封。拆下用于摇臂润滑的中间连接件。

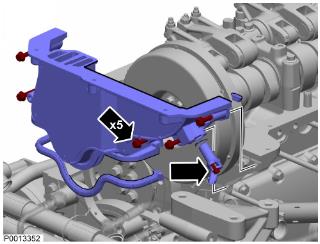

18   拆下凸轮轴传感器，然后拆下上部正时盖。

19   拆下飞轮壳塞。安装 9993590 旋转工具和棘轮手柄。转动发动机直至飞轮标记处于 0。

20   重要！确保凸轮轴位于 TDC（上止点）。

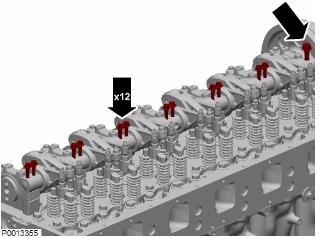

21   拆下摇臂轴。交替松开螺栓，从而使轴不弯曲。
