重新装配，整个发动机从装配，基本发动机进行。

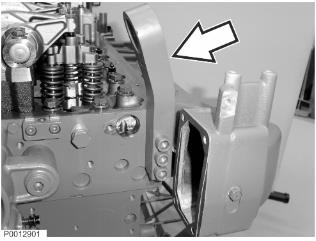

1   将前部吊耳连接到缸盖上。

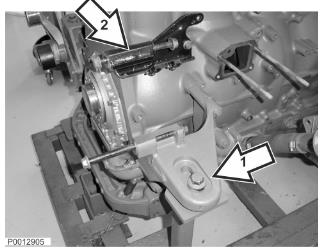

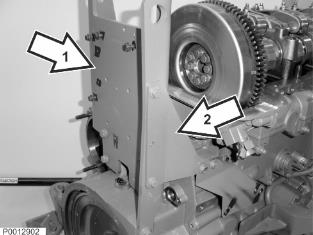

2   连接后部吊耳(1)。将支架板(2)连接到右侧。

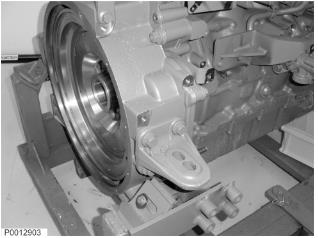

3   安装后部发动机机脚。

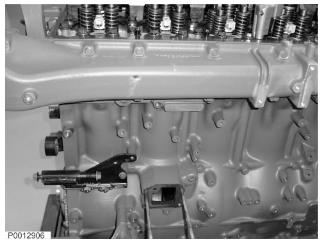

4   安装前右发动机机脚。安装中前发动机机脚。

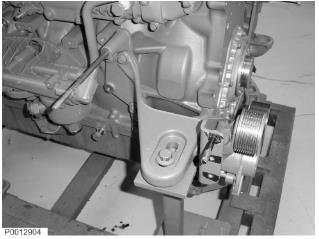

5   安装前左发动机机脚(1)。交流发电机连接件(2)。扭转所有发动机机脚螺栓；参见功能组 21 - 发动机 8 页。

6   安装进气管。更换密封件，参见进气歧管，更换 287 页。

7   安装恒温器和恒温器盖。检查恒温器，参见恒温器，功能检查 363 页。检查冷起动阀，参见冷起动阀，检查和更换 364 页

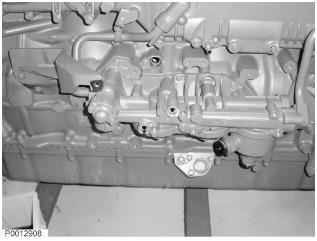

8   在油管支架上安装衬垫。注意 不要使用密封剂。

9   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）安装后部增压空气冷却器的两个固定器。

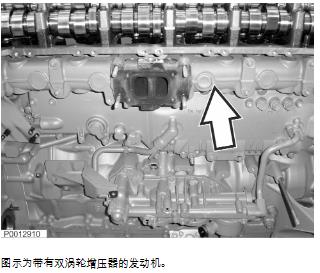

10   在排气歧管上安装两个密封环，用于冷却水和六个排气歧管密封垫。注意 排气歧管密封垫在必须面向歧管的一侧标记。在螺母下使用垫圈并安装新螺母。安装阀壳体和涡轮增压器期间，扭转新螺母时切勿紧固。注意 所有单涡轮发动机和 IPS 双涡轮发动机的排气歧管可直接紧固。

11   在导线线束上安装连接支架。安装位于导线线束后面的燃料管。

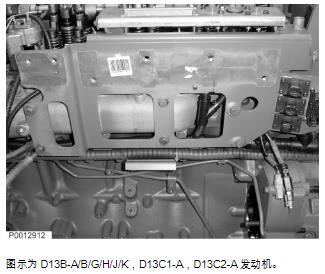

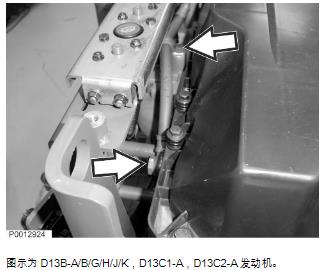

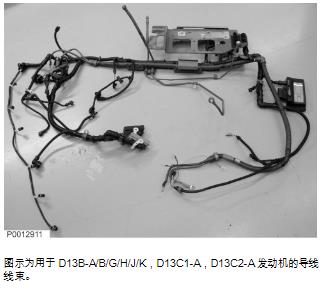

12   安装大连接支架。下一步，安装将导线线束固定在进气歧管下面的导轨。图示为带有双涡轮增压器的发动机。图示为用于D13B-A/B/G/H/J/K，D13C1-A，D13C2-A发动机的导线线束。图示为 D13B-A/B/G/H/J/K，D13C1-A，D13C2-A 发动机。

13   夹紧向前铺设的导线线束。将继电器安装到固定器上并用一个夹子将二极管固定到交流发电机连接件上。

13   夹紧向前铺设的导线线束。将继电器安装到固定器上并用一个夹子将二极管固定到交流发电机连接件上。

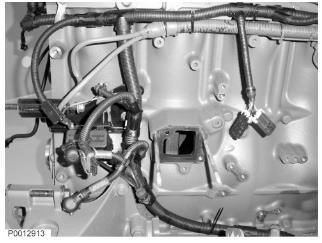

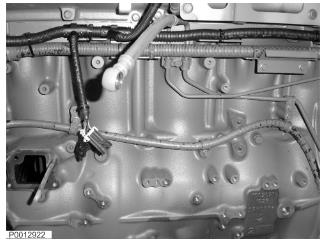

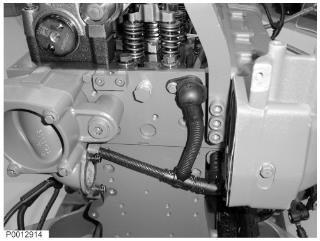

14   将喷油器线束插入缸盖。检查索环 O 型圈，如有必要，润滑。快速拴住索环并夹紧温度传感器和废气门阀线束。

15   连接喷油器接线并夹紧导线线束。使用耐油耐热的 VP 原装电缆束带。

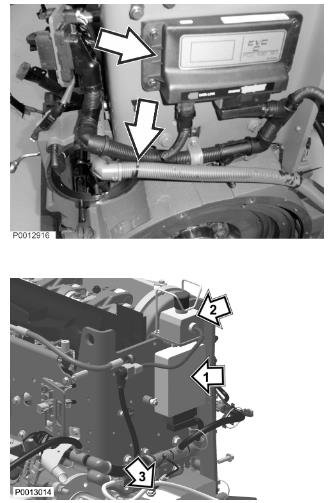

16   仅适用于 D13B-A/B/G/H/J/K，D13C1-A，D13C2-A安装 PCU。连接 PCU 线束端子和飞轮传感器。用夹子固定导线线束。仅适用于 D13B-C/D/E/F/L/M/N，D13C3-A，D13C4-A安装电源模块(1)和紧急停车开关(2)。连接电源模块线束端子、紧急停车开关和飞轮传感器(3)。用夹子固定导线线束。

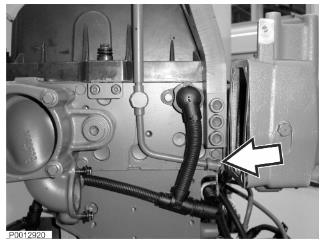

17   用夹子将导线线束固定到起动马达下面并连接凸轮轴传感器。

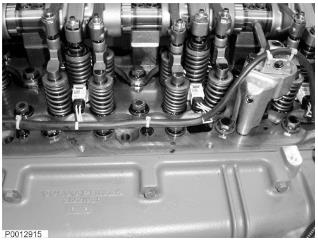

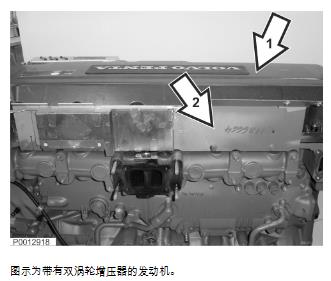

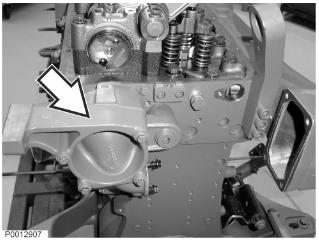

18   检查阀盖衬垫。安装阀盖(1)。仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A将隔热罩(2)安装到歧管上方。
19   确保燃油管正确夹紧。

20   将燃油管安装到缸盖前方并夹紧吊耳下方的管路。左边图示为较低型号发动机上的燃油管。图示为带有双涡轮增压器的发动机。
左边图示为较高型号发动机上的燃油管。

21   按图示固定燃油管并将旁通阀栓到交流发电机连接件上。

22   用夹子固定管路。

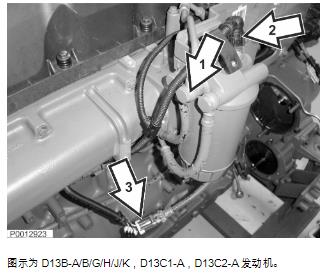

23   安装燃料过滤器支架。安装燃油管(1)。安装新燃油过滤器。将线束端子连接到燃油压力传感器(2)上。仅适用于 D13B-A/B/G/H/J/K，D13C1-A，D13C2-A连接燃油中含水传感器线束端子(3)。

24   安装缸盖燃油管路并用两个夹子牢牢夹紧在吸入管上。

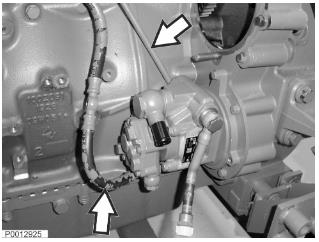

25   安装燃油泵并连接燃油管路。图示为 D13B-A/B/G/H/J/K，D13C1-A，D13C2-A 发动机。图示为 D13B-A/B/G/H/J/K，D13C1-A，D13C2-A 发动机。
