沃尔沃发动机正时齿轮要怎样拆卸的正确方法

沃尔沃发动机正时齿轮要怎样拆卸的正确方法

沃尔沃VOLVO D13柴油发动机拆卸正时齿轮，拆卸拆下缸盖；参见21-1, 缸盖，拆卸。工具9993590 旋转工具9998511 杆9998267 导轨套筒
1   拆下沃尔沃VOLVO D13柴油发动机前部发动机机脚。

2   拆下油底壳螺栓并拆下油底壳。P001012321-0 发动机整机，

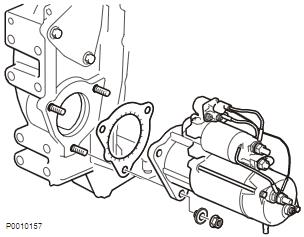

3   拆下起动马达。

4   拆下带有传动装置的沃尔沃VOLVO D13柴油发动机燃油泵；参见燃油供给泵，更换 253 页。

5   拆下飞轮传感器。

6   将飞轮旋转到零标记。检查并确认曲轴标记位于TDC。拆下飞轮螺栓。在松开螺栓的同时将 9993590 旋转工具用作反向固定器。
7   拆下起动机侧的下部沃尔沃VOLVO D13柴油发动机正时齿轮盖螺栓（2 个）。

8   拆下燃油泵侧的螺栓（6 个）。

9   拆下剩余的沃尔沃VOLVO D13柴油发动机正时齿轮盖螺栓。安装吊眼并连接提升工具。

10   使用 9998511 杆松开燃油泵侧的中间板上的盖。

11   以相同的方式使用起动机侧的杠杆。

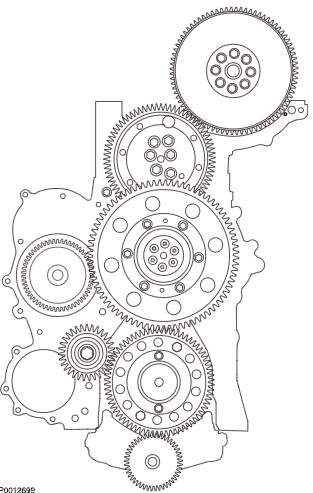

12   提出盖。检查哪些沃尔沃VOLVO D13柴油发动机齿轮需要更换。不得分离大齿轮（双齿轮）；始终作为一个整体进行更换。如果油泵齿轮需要更换，则拆下燃油泵；参见润滑油泵，更换 225 页。

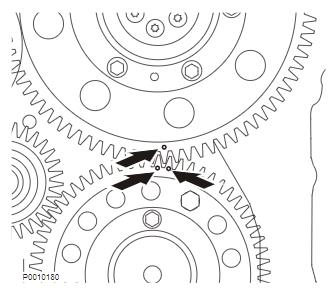

13   检查并确认曲轴齿轮标记与双齿轮保持一致。

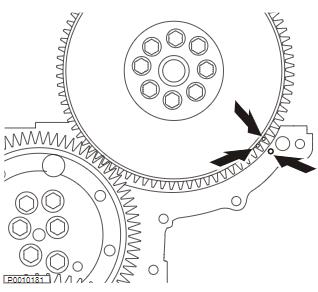

14   检查并确认曲轴齿轮标记与正时齿轮盘的孔保持一致。

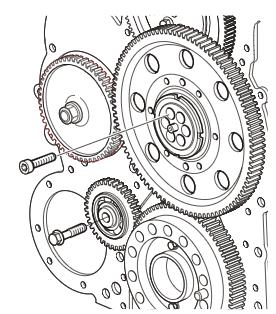

15   拆下下部中间齿轮。拆下双齿轮（中心位置的亚伦螺栓）。
16   拆下中间齿轮。

17   注意 在拆下正时齿轮盘之前，必须在发动机机体上安装两个 9998267 导轨套筒（紧固至 60 Nm(44 lbf.ft)）。这是为了确保在相同的位置准确更换齿轮盘。现在可以拆下正时齿轮盘。拆下所有螺栓。使用杠杆小心撬出齿轮盘（通过密封剂固定到位），但在撬动时不要挪动或损坏导向套。

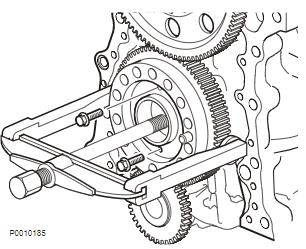

18   拆下固定沃尔沃VOLVO D13柴油发动机曲轴齿轮的两个螺栓。使用合适的拔具拆下曲轴齿轮。在拔具螺栓下方放置一个较大的垫圈，以保护其螺纹不受损。
19   彻底清洁两侧的沃尔沃VOLVO D13柴油发动机齿轮盘。清洁发动机机体和缸盖密封表面，但不要拆下齿轮盘导向套。
