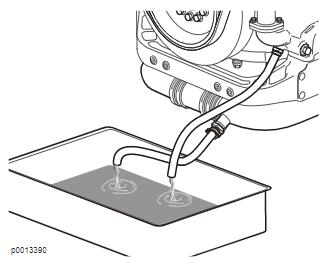

1   注意 准备收集液体。排放冷却剂；参见冷却剂，排放 330 页。

2   排放沃尔沃发动机油.
3   关闭燃油箱和燃油供给泵之间的燃油阀。

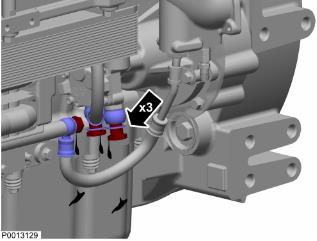

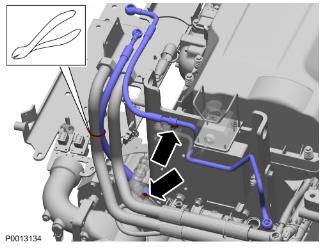

4   注意 准备收集液体。松开与燃油泵连接的燃油接头。松开下部冷却盘管接头。

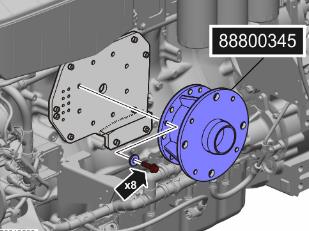

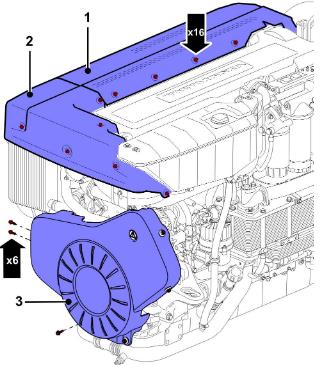

6   注意 在需要并可能的地方，安装沃尔沃VOLVO发动机夹具。按照带机脚的发动机和设备 84 页拆卸部件。

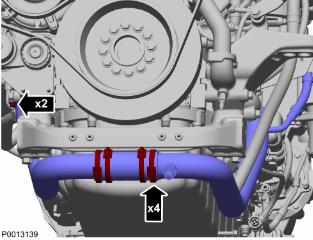

7 拆下沃尔沃下部冷却管和冷却软管。

8   拆下沃尔沃VOLVO进气歧管；参见进气歧管，更换 287 页。
9   将沃尔沃VOLVO增压空气管(1)从进气歧管上拆下。10   拆下 CCV 单元。

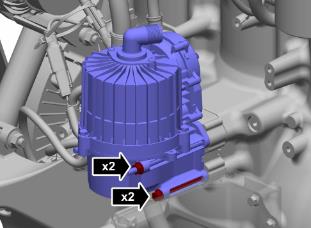

10 拆下 沃尔沃柴油发动机CCV 单元

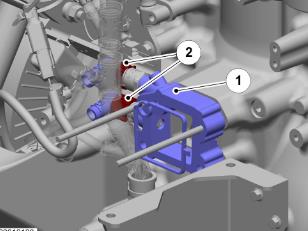

11   拆下 沃尔沃VOLVO发动机CCV 单元和压力传感器之间的中间连接件(1)。断开连接至沃尔沃VOLVO发动机油压和曲轴箱压力传感器的线束端子(2)。

11   拆下 沃尔沃VOLVOCCV 单元和压力传感器之间的中间连接件(1)。

断开连接至沃尔沃VOLVO油压和曲轴箱压力传感器的线束端子(2)。
12   仅适用于沃尔沃VOLVO D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）

拆下前涡轮增压器；参见低压涡轮，更换 297 页13
拆下连接至沃尔沃VOLVO涡轮增压器的旁通管路和油软管。13   拆下连接至涡轮增压器的旁通管路和油软管。
14   拆下后增压空气冷却器；参见前部增压空气冷却器，更换 365 页
15   拆下高压涡轮增压器；参见低压涡轮，更换 297 页
16   拆下前增压空气冷却器；参见前部增压空气冷却器，更换 365 页
17   拆下排气歧管；参见排气歧管，更换 271 页。

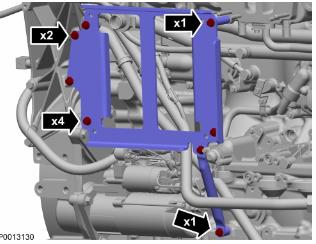

18   拆下支架。
19   拆下起动马达；参见起动马达，更换 399 页。

22   拆下两根油管。拆下油管支架；参见引油支架，更换 233 页。

23   拆下支架和隔热罩。

24   拆下海水泵。21-0 发动机整机，概述47702575 01-2022  © AB VOLVO PENTA75
25   拆下交流发电机、皮带和附件支撑；参见交流发电机，更换 396 页。2

6   拆下通风管和水管。

27   断开连接至冷却剂温度传感器的线束端子(1)。拆下螺柱连接(2)。拆下水分配管(3)。

21-0 发动机整机，概述7647702575 01-2022  © AB VOLVO PENTA
28   仅适用于 D13B-A/B/G/H/J/K，D13C1-A，D13C2-A拆下固定导线线束的夹子。

断开 PCU 线束端子和飞轮传感器。拆下 PCU。29   仅适用于 D13B-C/D/E/F/L/M/N，

D13C3-A，D13C4-A拆下固定导线线束的夹子。断开电源模块线束端子、

紧急停车开关和飞轮传感器(3)。拆下电源模块(1)和紧急停车开关(2)。

30   拧松连接板上的四个和出气口并松开线束端子和导线线束夹，拆下油过滤器支架。

拆下热交换器的安装附件。21-0 发动机整机，概述47702575 01-2022  © AB VOLVO PENTA77
31   拆下提升板。

32   拆下导线线束；参见电缆干线，更换 408 页。左舷侧导线线束。

右舷侧导线线束。21-0 发动机整机，概述7847702575 01-2022  © AB VOLVO PENTA
33   拆下前部发动机机脚。
