沃尔沃挖掘机VOLVO柴油机电控油门无作用的故障维修

沃尔沃挖掘机VOLVO柴油机电控油门无作用的故障维修

（1）打开钥匙查看监控器上面的水温、油位显示是否正常，若监控器显示通讯连接错误，则检查显示器到控制器的通讯连接线（90#、91#、92#）是否有误；

（2）检查档位显示是否正常。可以把应急开关选择到应急模式测试是否能增加或减小油门，若不能调节油门则按以下步骤检查：

a、在按住增大油门或减小油门开关的情况下，用万用表检查伺服电机上的（38#、39#）线之间是否有电压。有电则可能是伺服电机损坏，没有电则进行下一步。

b、拆下右边护手箱上面的模式选择开关及应急油门控制开关检查其线头是否接插牢固（特别要注意应急油门控制开关上面的紧固螺母长期振动后松动的情况），然后检查从该开关到线束连接情况。

（3）用应急模式可以调节油门大小，则请检查护手箱上面模式选择开关到转接板上面控制器之间的连线（68#、66#、69#、70#）是否正常。若连接完好则进行下一步。

（4）在伺服电机上的（38#、39#）线之间通上正反向电压，检查伺服电机伸缩臂是否能伸出或缩回，同时用万用表测量伺服电机的位置反馈（36#、37#）线之间的电阻是否有变化。

（5）经过以上检查判断其它部件都完好的情况下，可用油门设定器来设定油门若不能设定则可以判断为控制器故障。

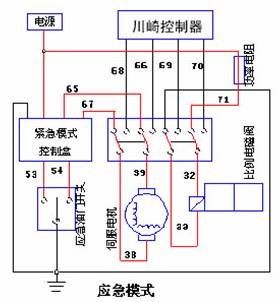

（6）如图所示，红色线条表示当前工作模式的电流通向图。

注：注意油门软轴的轴心断裂而不能拉动油门的情况。
