CAT发动机活塞压缩位置上静点的查找检查方法

CAT发动机活塞压缩位置上静点的查找检查方法

卡特CAT发动机转动

SAE标准的卡特CAT发动机曲柄轴转动方向从卡特CAT发动机飞轮末端看为逆时针转动。

找出1号活塞压缩位置的上静点

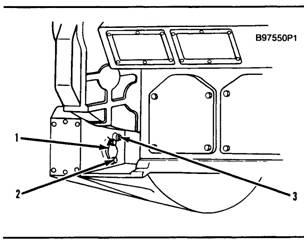

定时螺栓位置
（1）外盖（2）定时螺栓（3）定时螺栓孔插塞

1.       从飞轮罩右前侧卸下外盖（1）和定时孔插塞。在某些卡特CAT发动机上，外盖和定时螺栓孔插塞位于左侧。

2.       将定时螺栓（2）[使外盖（1）与飞轮罩固定的长螺栓]放入飞轮罩的定时孔中。使用9S9082卡特CAT发动机车刀（4）和一个1/2英寸传动棘轮扳手按照卡特CAT发动机正常转动时转动方向来转动飞轮，直到定时螺栓与飞轮螺纹孔啮合。

注：如果飞轮的转动不在定时螺栓和螺纹孔的接合点，飞轮必须是与卡特CAT发动机正常转动成大约30度的对角位置。按卡特CAT发动机转动方向转动飞轮直到定时螺栓与螺纹孔啮合。进行这个步骤的原因是确认当1号活塞到达上静点时齿轮间会出现空隙。

3.       卸下1号汽缸盖的阀套。

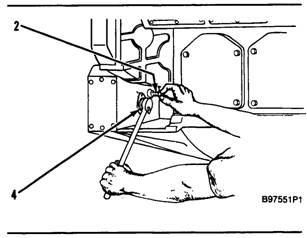

定时螺栓的安装（典型示意图）
（2）定时螺栓（4）9S9082卡特CAT发动机车刀

4.       当1号活塞在进行压缩冲程时，1号汽缸的进气阀和排气阀都处于完全关闭位置。如果摇臂不能移动且阀门稍微打开，1号汽缸则处于排气冲程。参看曲柄轴气门间隙位置设定表以获得汽缸在安装了定时螺栓后，在经过检查/经过调节后的曲柄轴冲程位置。

注：当确认了实际冲程位置，并需要其他冲程位置时，有必要从飞轮上卸下定时螺栓并按卡特CAT发动机正常转动方向将飞轮转动一周。

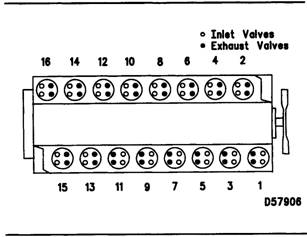

汽缸和阀门位置图（3516型）
