CAT柴油机启动系统部件启动电磁阀开关常见故障检修方法

CAT柴油机启动系统部件启动电磁阀开关常见故障检修方法

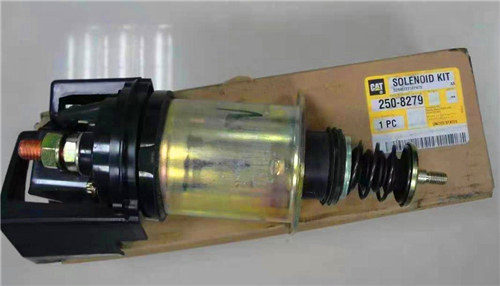

螺线管是一种可以完成两种基本操作的电磁开关。

a.           通过低电流起动开关电路来关闭高电流起动动力电路。

b.          通过齿圈起动卡特CAT发动机齿杆。

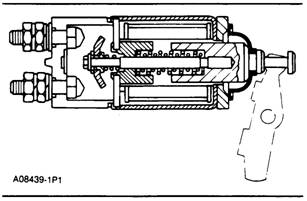

螺线管原理图

在螺线管上有一套至两套绕组绕在一个空心圆筒上。空心圆筒内有一个用弹簧连接的活塞（铁心），活塞能够前后移动。当起动开关闭合时，电力通过绕组送出并产生磁场。磁场将活塞推向空心圆筒的前方，这能够推动移动杆（与活塞背部连接），使得齿圈能够与齿杆传动装置接合。活塞运动到尽头时会接触到电池和螺线管的电极，起动的卡特CAT发动机就开始转动卡特CAT发动机上的飞轮。

当起动开关打开后，电流不再通过绕组向外传送，于是弹簧就将活塞拉回到原始位置，弹簧同时将齿杆传动装置从飞轮上移开。

当螺线管上的两套绕组都被使用时，这两套绕组分别被称为约束绕组和紧缩绕组。这两套绕组在空心圆筒上有相同的绕圈，而紧缩绕组由于是用大直径导线组成所以能产生更大的磁场。当起动开关闭合时，从电池中流出的部分电流流向约束绕组，其余的电流通过紧缩绕组流向卡特CAT发动机电极。在螺线管完全起动（穿过电池和卡特CAT发动机电极的连接完成）后，电流通过卡特CAT发动机流入地面，于是通过紧缩绕组的电流开始切断。

只有在约束绕组上的少量电流为了延时仍在工作，延时的时间与卡特CAT发动机起动所需时间相等。这时螺线管开始从电池方接收更少的电流。由螺线管产生的热量会被保持在一个可接受程度。 榆林Perkins帕金斯1103C-33TG3柴油机上门维修电话一般多少钱?周口Perkins帕金斯4012-46TWG2A发动机柴油机油空气滤清器供应服务商,扬州Perkins帕金斯854F-E34T发动机服务电话一般多少钱?沧州Perkins帕金斯1106D-E70TAG5发动机汽缸床联系,
