卡特彼勒船用发动机空气启动马达系统的工作原理与维护技巧

卡特彼勒船用发动机空气启动马达系统的工作原理与维护技巧

空气起动卡特CAT发动机是用来使卡特CAT发动机飞轮转动的速度足够让卡特CAT发动机运转。

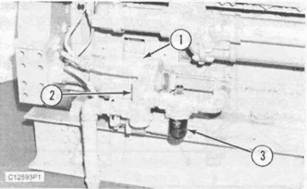

典型的空气起动系统
（1）空气起动卡特CAT发动机（2）中继阀（3）加油器

空气起动卡特CAT发动机（1）可以被安装在卡特CAT发动机任意一侧。空气通常都被保存在一个贮存柜中，贮存柜的容量决定了卡特CAT发动机飞轮可以被带动的时间长度。当贮存柜被充满时，其容量至少要达到1720千帕（250磅/平方英寸）。

对于那些在起动时没有太大负载的卡特CAT发动机而言，调节器可以被设定成大约690千帕（100磅/平方英寸）。这个设定可以使曲轴转动速度足可以轻松的起动卡特CAT发动机，也可以保证空气起动卡特CAT发动机可以在空气供应耗尽前起动卡特CAT发动机。

如果卡特CAT发动机有很重的负载，而负载在起动时不能够被分离，则需要提高气压调节阀的设定以获得足够高的速度来起动卡特CAT发动机。

空气的损耗量直接关系到速度；气压也与卡特CAT发动机飞轮的转速有必要的联系。如果有必要获得适当的曲轴速度以起动重负载卡特CAT发动机，气压调节器可以被设定到超过760千帕（110磅/平方英寸）。在适当的设定下，空气起动卡特CAT发动机可以尽快起动重负载卡特CAT发动机，其起动时间将尽可能接近起动轻负载卡特CAT发动机的时间。

如果有正确的压力和容量，也可以使用其他空气供应。为了使空气起动卡特CAT发动机有更长的使用寿命，所供应空气应该是无尘且无水的。需要对起动系统使用含有SAE 10无去垢性油[适用于0摄氏度（32华氏度）以上]或气动工具油[适用于0摄氏度（32华氏度）以下]润滑器进行润滑。空气起动卡特CAT发动机内的最大操作气压为760千帕（110磅/平方英寸）。

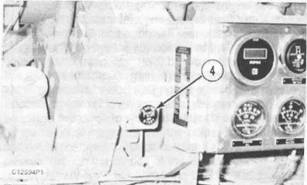

典型空气起动安装图
（4）空气起动控制阀

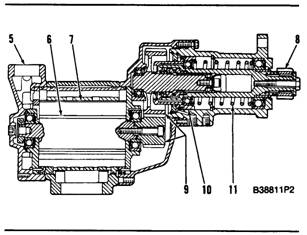

空气起动卡特CAT发动机
（5）进气口（6）叶片（7）转子（8）副齿轮（9）齿轮（10）活塞（11）副齿轮弹簧

空气从进气口进入中继阀（2），起动控制阀（4）与中继阀前面的管线相连。空气气流被中继阀停止，直到起动控制阀（4）被开动。空气从起动控制阀流到空气起动卡特CAT发动机副齿轮（8）后面的活塞（10）。活塞上的气压将弹簧压缩并推动副齿轮（8）与飞轮齿轮接合。，当副齿轮接合后，空气从另一条管线流出到中继阀。空气将中继阀开动，这将打开通向空气起动卡特CAT发动机的供应管路。

气流经过润滑器（3）并带走了用于空气起动卡特CAT发动机的润滑油。

带有润滑油的卡特CAT发动机通过进气口（5）进入空气起动卡特CAT发动机。气压推动转子（7）内的叶片（6），然后通过排气口排出。这个过程可以转动转子，而转子通过齿轮（9）和传动轴连接到转动卡特CAT发动机飞轮的起动卡特CAT发动机副齿轮（8）。

当卡特CAT发动机开始运转时，飞轮转速将开始比起动卡特CAT发动机副齿轮（8）转速要高。在这个条件下，副齿轮（8）将缩进。这就避免对起动卡特CAT发动机、副齿轮或飞轮齿轮造成损坏。

当起动控制阀（4）被释出后，气压和流向起动卡特CAT发动机副齿轮（8）后面活塞（10）的气流将停止，活塞弹簧（11）释放副齿轮（8）。中继阀（2）停止向空气起动卡特CAT发动机供气。 绵阳Perkins帕金斯403A-15G2发动机上下大修包专业服务中心,达州Perkins帕金斯1506D-E88TAG5发动机涡轮增压器网站,咸阳Perkins帕金斯854F-E34TA柴油机去哪买大概的价钱,扬州Perkins帕金斯2806D-E18TAG1A发动机曲轴前后油封去哪找?
