强鹿约翰迪尔柴油发动机气门阀门组件装配的要求

强鹿约翰迪尔柴油发动机气门阀门组件装配的要求

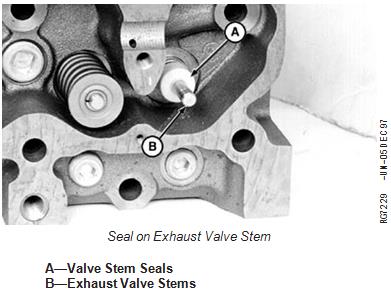

请记住，阀杆密封件（A）仅安装在排气阀杆（B）上。

阀头上的标记如下：进气（“I30”）。排气（“E30”）。

1.在阀杆和导管上涂抹AR44402阀杆润滑剂或清洁的强鹿约翰迪尔柴油发动机机油。

注意：排气门杆油罩不会位于气门导管塔上；它们随阀杆上下移动。

2.在缸盖上安装修复过的或新的阀门。修复后的阀门必须安装在拆卸位置。

注意：阀杆必须在导向孔中自由移动，并使用镶块正确固定。

3.将机油护罩安装到排气阀杆上，直到护罩底部位于气门导管塔上。

注：阀门弹簧（C）没有顶部或底部；它们可以任意安装。

4.安装气门弹簧和弹簧盖（D）。弹簧必须位于头部的机加工沉孔中。

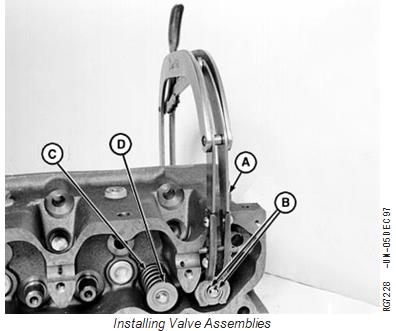

5.使用JDE138气门弹簧压缩器（A）压缩气门弹簧，并安装护圈锁（B）。

注意：在安装摇臂总成之前安装耐磨盖。

A-JDE138气门弹簧压缩机B气门保持架锁

C阀弹簧D阀弹簧盖

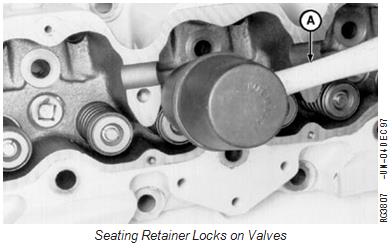

6.用软木槌（a）敲击每个阀门组件三到四次，以确保护圈锁正确就位。

对所有其余阀门重复此步骤。

7.按照本组前面的指示，测量头部中的阀门凹槽。

Assemble Valve Assembly Serial Number ( —199,999)

Remember valve stem seals (A) are installed onto exhaust valve stems (B) only.

Valves are marked on the head as follows: Intake (“I 30”). Exhaust (“E 30”).

1. Apply AR44402 Valve Stem Lubricant or clean engine oil to valve stems and guides.

NOTE: Exhaust valve stem oil shields will not seat on valve guide tower; they ride up and down with valve stem.

2.      Install reconditioned or new valves in head. Reconditioned valves MUST BE installed in same location from which removed.

NOTE: Valve stems must move freely in guide bore and seat properly with insert.

3.      Install oil shield onto exhaust valve stem until shield bottoms on valve guide tower.

NOTE: There is no top or bottom to valve springs (C); they may be installed either way.

4.      Install valve spring and spring cap (D). Spring must seat in machined counterbore of head.

5.      Compress valve springs with JDE138 Valve Spring Compressor (A) and install retainer locks (B).

NOTE: Install wear caps just before installing rocker arm assembly.

A—JDE138 Valve Spring Compressor B—Valve Retainer Locks

C—Valve Spring D—Valve Spring Cap

6.      Strike each valve assembly with a soft mallet (A) three or four times to insure retainer locks are properly seated.

Repeat procedure for all remaining valves.

7.      Measure valve recess in head as directed earlier in this group.

A—Mallet

高压燃油泵

6090 PowerTech Plus 强鹿约翰迪尔柴油发动机配有一台齿轮驱动的高压旋转燃油泵。该高压燃油泵可以使燃油压力高达 17,926 千帕（26,000 磅/平方英寸）。该燃油泵的工作方式是在互成 120 度角的 3 个内部高压柱塞室之间传送燃油。当燃油泵驱动轴旋转时，各室内的燃油将增压。 甘肃Perkins帕金斯403D-11强鹿约翰迪尔柴油发动机电子供油泵、提升输油泵网站,重庆CATC7.1柴油机原厂配件电话,盐城Perkins帕金斯4012-46TWG2A柴油机销售中心商家,贵州Perkins帕金斯403F-15T柴油机网站,鄂州Perkins帕金斯403F-15柴油机供应服务商,中山Perkins帕金斯4012-46TWG4强鹿约翰迪尔柴油发动机机油泵企业,鄂尔多斯Perkins帕金斯403D-15强鹿约翰迪尔柴油发动机连杆衬套专业服务中心, 强鹿约翰迪尔柴油发动机每旋转一周，各室将增压一倍。强鹿约翰迪尔柴油发动机旋转 2 周，将有 6 个喷油嘴点火。因此，每当所有 6 个喷油嘴完全点火时，每个高压泵柱塞就会增压两倍。该泵用柴油润滑，因此无需向泵内输送润滑油。

高压燃油泵的齿轮通过键槽固定在该泵的锥形轴上，并用固定螺母锁住。该泵齿轮上有一个正时标记“2”，此标记必须与凸轮轴齿轮上的正时标记“2”相合，如此处所示。 这两个正时标记必须完全对齐，以确保高压输油泵与强鹿约翰迪尔柴油发动机在时间上保持一致。需要注意的是，6081 和 6090 强鹿约翰迪尔柴油发动机使用相同的凸轮轴齿轮，8.1 升强鹿约翰迪尔柴油发动机的齿轮上有一个杂乱符号，而 9.0 升强鹿约翰迪尔柴油发动机上有一个标记“2”。 拆卸高压输油泵齿轮时，需要使用专用工具 JDG-10015 和 JDG-10025。
