约翰迪尔(John Deere)气门座圈的清洁并检查安装方法与技术参数

约翰迪尔(John Deere)气门座圈的清洁并检查安装方法与技术参数

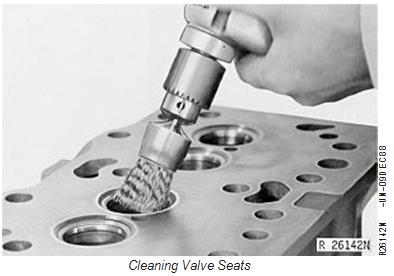

1.使用带有John Deere D17024BR钢丝清洁刷或等效刷的手电钻清除气门座圈上的所有碳。

2.检查John Deere气门座圈是否有裂纹、凹坑或过度磨损。

3.检查整个燃烧面是否生锈、划伤、点蚀或裂纹。

测量John Deere气门座圈

1.测量气门座圈是否符合下列规格。

2.使用John Deere D11010KW偏心仪测量气门座圈跳动（D）。

3.如果John Deere气门座圈不在规格范围内，则通过研磨修复气门座圈，或者如果无法修复，则更换气门座圈嵌件（A）。

测量气门座圈规范：John Deere气门座圈角度……30  0.50最大跳动量………0.051 mm（0.0020 in.）A-气门座圈嵌件

B-气门座圈角度C-气门座圈宽度D-气门座圈跳动

规格：John Deere排气门气门座圈宽度……2.0-3.8毫米（0.079-0.150英寸）

规格：John Deere进气门气门座圈宽度………1.4-3.8（0.055-0.150英寸）

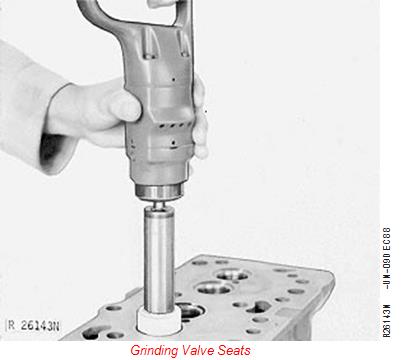

研磨John Deere气门座圈

重要事项：John Deere气门座圈研磨只能由熟悉设备并能够保持所需规格的经验丰富的人员进行。

研磨气门座圈时，始终保持工作区域清洁。必须使用120号砂石打磨进气门和排气门座圈（A）。

使用JT05893重型气门座圈研磨装置，研磨气门座圈，以在John Deere气缸盖中获得正确的气门凹槽。参见测量阀凹槽序列

研磨John Deere气门座圈前，确保John Deere气门导管孔清洁。参见清洁气门导管系列。

如果气门座圈需要研磨，则只需几秒钟即可修复平均气门座圈。避免过度研磨的倾向。不要对磨石施加过大压力。

1.用发蓝检查John Deere气门座圈宽度（C）和气门座圈与阀门之间的接触模式。座椅宽度必须保持在规范范围内。使用游标卡尺或标尺测量座椅宽度。研磨后彻底清洁气门座圈区域，必要时更换阀门和气门座圈嵌件。

注：John Deere气门座圈宽度可使用变窄石减小。这将改变气门座圈顶部的角度（B），并增加直径。如果气门座圈宽度太窄，阀门可能会烧坏或腐蚀。

改变宽度会改变阀面和气门座圈之间的精细接触。

2.研磨后，务必使用D11010KW偏心仪测量气门座圈跳动，并在研磨后检查气缸盖中的凹槽，如后所述。

研磨John Deere气门座圈

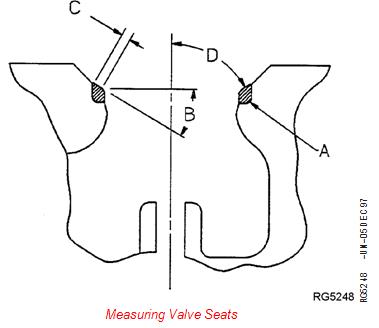

测量John Deere气门座圈

A- John Deere气门座圈插入件B-气门座圈角度C-气门座圈宽度D-气门座圈跳动规格

气门座圈研磨角度30  0.50

John Deere排气宽度2.0-3.8毫米（0.079-0.150英寸）

John Deere进气宽度1.4-3.8毫米（0.055-0.150英寸）

最大John Deere气门座圈跳动0.051 mm（0.0020 in.）

拆下序列号为（-199999）的气门座圈嵌件

在某些情况下，气缸盖中的气门座圈孔可能损坏或尺寸过大，需要进行加工。在这种情况下，超大尺寸的镶件可用于

仅0.25毫米（0.010英寸）超大尺寸。

规格

尺寸过大的镶块宽度为0.25 mm（0.010 in.）

重要事项：小心不要损坏气缸盖拆卸座椅时。拆卸气门座圈嵌件

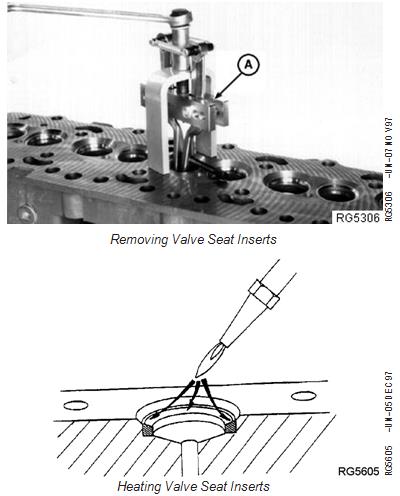

1.使用JDE41296气门座圈拉拔器（A）拆下气门座圈插件（如有必要）。拆卸镶块时，可能需要重新拧紧拉拔器上的调整螺钉。也可以使用以下方法拆除气门座圈嵌件：

•小心加热表面周围四个点的镶块，直到镶块变红。让气门座圈冷却，然后用螺丝刀小心地撬出嵌件。

2.拆卸镶件后，彻底清洁加热气门座圈镶件周围的区域气门座圈孔，并检查是否有损坏或裂纹。

A型气门座圈拉拔器

安装的气门座圈嵌件

1.使用JDE7驱动器（A）和JDG605气门座圈安装器（B）将插入件驱动到位。JDG605安装器的大端用于安装进气门，小端用于安装排气门。

2.安装新的或翻新的John Deere阀门和止回阀凹槽。请参阅本组前面的测量阀凹槽 。

3.根据需要John Deere研磨气门座圈，以保持正确的气门座圈凹槽和气门座圈密封。参见本组前面的研磨气门座圈。

A驱动器

B- John Deere气门座圈安装器

安装气门座圈嵌件
