    小松挖掘机柴油发动机机油泵的结构分成齿轮式和转子式两种。机油泵通常安装在小松挖掘机柴油发动机曲轴箱内，有些重型小松柴油机的机油泵安装在发动机缸体外。
    (1)小松挖掘机柴油发动机齿轮式机油泵
    小松挖掘机柴油发动机齿轮式机油泵的工作原理:齿轮式机油泵由泵体、齿轮和泵盖组成。一对互相啮合的齿轮位于泵体内，齿轮两端分别是进油腔和出油腔，有油孔与外界连通，泵盖用来密封泵体腔室。
主动齿轮旋转时带动从动齿轮反方向旋转。在进油腔，由于齿轮脱离啮合的方向运动而使容积增大，产生吸力，将机油抽进进油腔。齿轮在旋转时，轮齿从进油腔向出油腔运动，把存在齿间的机油源源不断地带到出油腔。在出油腔，由于轮齿的进入而使容积减小，致使出油腔内机油的压力升高，并被压出机油泵。

    小松挖掘机柴油发动机机油泵的结构:如图7 -2所示，上海Perkins帕金斯854F-E34TA发动机控制屏技术查询中心,清远Perkins帕金斯4006-23TAG3A发动机哪里有做维修保养的企业,茂名卡特柴油发动机3196配件销售专业服务中心,黑河Perkins帕金斯403D-07发动机汽缸床供应服务商,机油泵的主动轴支承于油泵壳体座孔内，可以转动。主动轴的后端通过键和钢挡圈，安装固定着主动齿轮。主动轴的前端伸出壳体，上面通过键固定安装驱动齿轮，与曲轴正时齿轮啮合传动。从动轴固定于油泵壳体，上面松套着从动齿轮。前、后泵盖分别固定于油泵壳体的前、后端面，将油泵泵腔密封起来。
进油管安装于泵体一侧，与机油泵的进油腔连通。集滤器固定在进油管的端口，对进入机油泵的机油进行过滤。机油泵出油腔与前端盖的出油管连通，出油管直接与缸体主油道连通。限压阀安装于出油管一侧。
    在泵盖内侧与齿轮啮合部位相对的位置，开有卸荷槽，用来将齿轮啮合间隙中的机油导出，防止产生对齿轮轴的压力。油泵壳体与泵盖之间，设有金属垫片，既可防止油泵漏油，又可对齿轮端面与泵盖之间的间隙进行调整。
    (2)小松挖掘机柴油发动机转子式机油泵

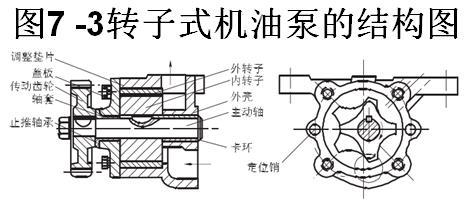

    小松挖掘机柴油发动机转子式机油泵的结构:如图7-3所示，机油泵主要由壳体、外转子和内转子组成。主动轴上通过键固定内转子，主动轴的伸出端装有传动齿轮，与正时齿轮啮合传动。内转子有4个外齿，与有5个内齿的外转子啮合，外转子的外圆柱面与壳体内圆柱面配合。内、外转子之间有一定的偏心距，内转子带动外转子转动。机油泵壳体上设有进油孔与出油孔，盖板将泵腔封闭。
