卡特彼勒CAT挖掘机风扇离合器
卡特彼勒CAT挖掘机风扇离合器位于冷却系统风扇与驭动装置(水泵带轮)之间，用来根据发动机的工作温度控制风扇的转速。常见的风扇离合器有硅油风扇离合器和电磁风扇离合器，如图6-5所示。
(1)卡特彼勒CAT挖掘机硅油风扇离合器
卡特彼勒CAT挖掘机离合器的主动部分:主动轴通过螺栓固定于水泵皮带轮上，主动盘固定于主动轴的端面上。主动轴与主动盘形成离合器的主动部分，随水泵叶轮同步旋转。
离合器的从动部分:从动部分由离合器盖、离合器壳体和通过螺栓固定于前盖与离合器壳体之间的从动盘组成，风扇固定于离合器壳体上。离合器壳体通过轴承，支承于主动轴上。安装后的离合器，安庆Perkins帕金斯发动机调速器哪家好,莆田Perkins帕金斯4008TAG发动机缸体供应服务商,衡水Perkins1104S-44柴油机原厂配件大概的价钱,永州Perkins帕金斯402D-05G发动机喷油嘴多少钱电话,株洲Perkins帕金斯发动机水泵哪里有,主动盘位于从动盘与离合器壳体之间的腔室内。主动盘的后端面通过密封毛毡圈与离合器壳体接触，前端面与从动盘有一定的间隙。
感温器与阀片部分:在离合器前盖与从动盘之间，设有可以转动的阀片。阀片固定于阀片轴上，阀片轴伸出前盖，与双金属感温器连接。双金属感温器呈卷绕状，外端固定于前盖上，内端固定于阀片轴上。从动盘上设有进油孔，温度低于338 K时，阀片将进油孔封闭。
从动盘的边缘开有回油孔，中心部位有漏油孔。离合器主动盘与从动盘之间的间隙，被称为工作腔;从动盘与前盖之间的间隙，被称为储油腔，腔内充有硅油。 (2)卡特彼勒CAT挖掘机硅油风扇离合器的工作原理
进油孔关闭:当发动机温度低于338 K时，阀片将进油孔关闭，工作腔内没硅油。此时，主动盘通过密封毛毡圈带动离合器壳体和风扇缓慢旋转。
进油孔打开:当发动机温度高于338 K时，感温器产生变形，云南Perkins帕金斯1506D-E88TAG3发动机上下大修包费用,阳泉Perkins帕金斯854E-E34TA发动机充电发电机费用,随州Perkins帕金斯1103A-33TG2发动机控制器模块网站,韶关Perkins帕金斯1506D-E88TAG5发动机机油冷却器费用报价单,带动阀片轴和阀片旋转，将进油孔打开，储油腔内的硅油进入工作腔，旋转的主动盘通过硅油带动从动盘快速旋转起来。由于是液压传动，从动部分及风扇转速总是低于主动轴的转速。工作腔内的硅油受离心力的作用，被甩向工作腔外缘，通过回油孔回到储油腔内，储油腔内的硅油又通过进油孔补充到工作腔，因此硅油在工作腔与储油腔之间循环流动。
(3)卡特彼勒CAT挖掘机电磁风扇离合器

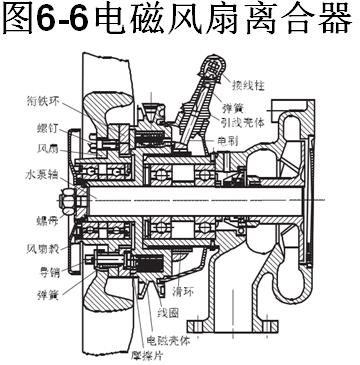

卡特彼勒CAT挖掘机离合器结构:离合器通过螺栓固定于水泵轴上。如图6-6所示，离合器的主动部分包括电磁壳体、电磁线圈和摩擦片，随水泵轴同步旋转。离合器的从动部分包括固定成一体的风扇、风扇毂和衔铁环，通过轴承支承于电磁壳体上。导销固定于风扇毅上，衔铁环可以沿导销做一定的轴向移动，弹簧将衔铁环向风扇方向拉回。电磁线圈通过温控开关与电源接通。
卡特彼勒CAT挖掘机离合器的工作原理:当发动机工作温度低时，温控开关的电源不通，电磁线圈没有电流通过，离合器处于分离状态，风扇不转。当发动机工作温度升高到使温控开关电路接通时，电磁线圈电路接通，产生磁力，将衔铁环吸向摩擦片并与摩擦片压紧，离合器接合，风扇与水泵轴同步旋转。
硅油风扇离合器的修理
卡特彼勒CAT挖掘机离合器外观检查:应检查离合器表面有无硅油渗漏的痕迹;双金属感温器有无断裂、脱层开裂、裂纹等现象。
卡特彼勒CAT挖掘机离合器的转动试验:发动机熄火12 h后用手转动风扇叶片时，应有明显的转动阻力;发动机启动1-2 min后熄火，转动风扇，阻力应明显减小。
离合器的解体检验:将离合器解体后，衡水Perkins帕金斯4012-46TWG4发动机柴油泵、喷射泵组件商家,抚顺Perkins帕金斯4008-30TAG3发动机喷油器欢迎来电,克孜勒苏Perkins帕金斯1506C-E88TAG1发动机机油冷却器商家,文山Perkins帕金斯403F-11G发动机水泵、水泵衬垫多少钱,仔细检查轴承、密封毛毡圈和阀片的工作情况，尤其是阀片，必须能全关与全开。
卡特彼勒CAT挖掘机离合器装配后的试验:将离合器装配好后，可在试验台架上对离合器进行试验。试验时，将双金属感温器拆下，将主动盘的转速提高到3 000 r/min，从动盘的转速与主动盘的转速差应在3%一5%;若转速差大于7%，则可适当向储油腔内补充硅油。将离合器安装好后，应进行接合与分离的温控试验，以测量离合器能否在规定温度下分离与接合。
卡特彼勒CAT挖掘机风扇离合器的检查
当发动机出现过热，而又没有其他原因时，应观察风扇的转速，必要时用温度计检查离合器的接合与分离温度。若风扇转速与水泵转速相差过大，应加注硅油;若加注硅油后转速仍然过低，则应拆卸、检修离合器。
