办公楼空调机组噪音治理实施方案

一、办公楼空调机组噪音现状

B公司办公楼空调室外机安装在办公楼5楼楼顶，空调机组在运行过程中产生的噪音对6楼和7楼的住户休息产生了影响，住户普遍反映噪音大，需要采取措施降低噪音，给住户一个安静的环境。空调机组位置如下：

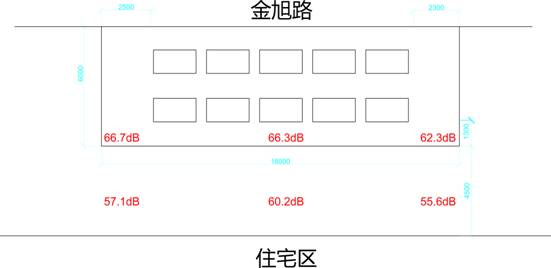

噪音分布图如下：

噪音测试数据：

	北侧	中部	南侧	平均值
空调机组噪音值	66.7 dB	66.3 dB	62.3dB	65.1 dB
住户噪音值	57.1 dB	60.2 dB	55.6 dB	57.6 dB

二、社会生活环境噪声排放标准

在社会生活环境噪声排放标准（GB22337-2008）中规定社会生活噪声排放源边界噪声排放限值

声环境功能区类别	类别适用区域	昼间	夜间
0	疗养区、高级别墅区、高级宾馆区	50	40
1	居住、文教机关为主的区域	55	45
2	居住、商业、工业混杂区	60	50
3	工业区	65	55
4	交通干线道路两侧、越城航道、铁路两侧	70	55

注：1）测点选在建筑物外，离任一建筑物的距离小于1.0m。传声器距地面的垂直距离不小于1.2m

据此标准，住户噪音值白天应不大于55 dB，夜晚噪音值白天应不大于45 dB，住户所在区域噪音值超标。

三、噪音治理要求

1、设计选材优良，不影响设备运行，布局合理美观；

2、所用设备材料无二次污染，对人体无危害；

3、在确保降噪效果的前提下不影响六七层住户采光。

四、空调机组噪声的防治措施

声屏障：在声源和接收者之间插入一个设施，使声波传播有一个显著的附加衰减，从而减弱接收者所在的一定区域内的噪声影响，这样的设施就称为声屏障。声波在传播过程中，遇到声屏障时，就会发生反射、透射和绕射三种现象。通常我们认为屏障能够阻止直达声的传播，并使透射声有足够的衰减，而透射声的影响可以忽略不计。因此，声屏障的隔声效果一般可采用减噪量表示，它反映了声屏障上述两种屏蔽透声的本领。在声源和接收点之间插入一个声屏障，设屏障无限长，声波只能从屏障上方绕射过去，而在其后形成一个声影区，就象光线被物体遮挡形成一个阴影那样。在这个声影区内，人们可以感到噪声明显地减弱了，这就是声屏障的减噪效果。

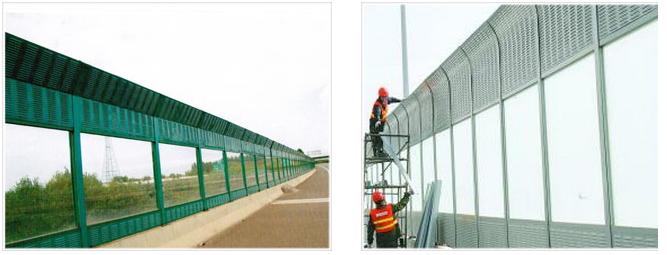

声屏障主要由钢结构立柱和吸隔声屏板两部分组成，立柱是声屏障的主要受力构件，它通过螺栓或焊接固定在预埋钢板上；吸隔声板是主要的隔声吸声构件，它通过高强弹簧卡子将其固定在H型立柱槽内，形成声屏障。声屏障高度在1m-5m间，覆盖有效区域平均降噪达10～15dB(A)(125Hz～40000Hz，1/3倍频程)，最高达20dB(A)。一般来讲，声屏障越高，或离声屏障越远，降噪效果就越好。

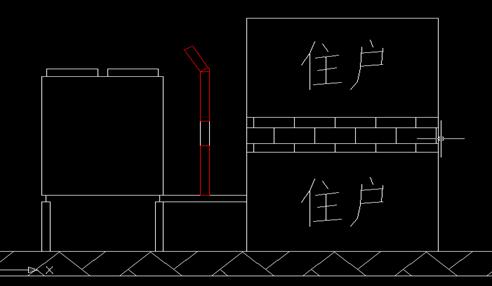

此空调机组声屏障设计尺寸为：长18m，宽6m×2，高2.5m，总面积为100m²。为了保证设备散热及设备正常运行，设计做三个面的声屏障，其中为了保证一层住户房间采光，设计中间插入PC透明隔声板。

隔声屏的插入损失：

式中：——声波绕射路径差，m ——声波波长，m

A——声波到屏顶的距离，m B——接收者到屏顶的距离，m

d——声源与接收者之间的直线距离，m

然后再经过自然衰减后，根据声音自然衰减公式：。

五、空调机组噪声的防治方案

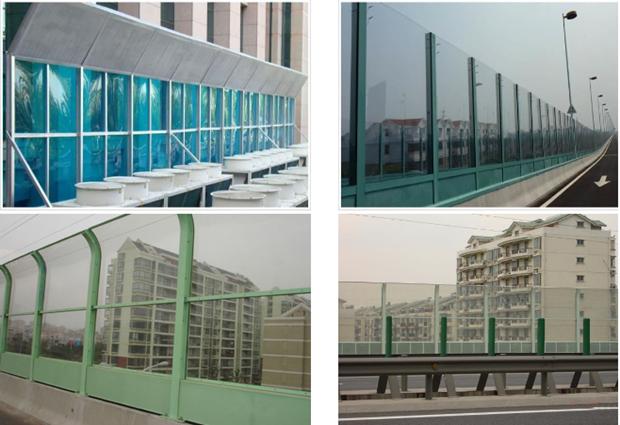

在空调机组靠近住户的三面设置隔音屏障，声屏障采用pc板透明型，特点如下：

1、框架：由经过氧化处理的铝合金制作，具有重量轻、强度高、不腐蚀、美观等特点。

2、透光性好：透明部分多采用聚碳酸酯板（又称PC板），透光率为85%以上，与玻璃相当，无色透明、耐热、抗冲击、阻燃、折合率高，加工性能好，刚硬而又韧性，具有良好的尺寸稳定性。乌海Perkins帕金斯2506D-E15TAG2发动机连杆衬套供应服务商,呼伦贝尔Perkins帕金斯4006D-23TAG2发动机电子供油泵、提升输油泵中心,河源Perkins帕金斯1103C-33TG3发动机气门室盖罩中心,白山Perkins帕金斯4006-23TAG4发动机曲轴箱配件去哪找,
