珀金斯柴油发动机电脑板ECM模块不能与其他模块通信故障原因Perkins操作维修保养零配件手册

2022/6/1 9:08:25

可能的原因
• 电气连接器
• 数据链
Perkins珀金斯电子维修工具可能无法正确记录以下项目之一：
• 密码

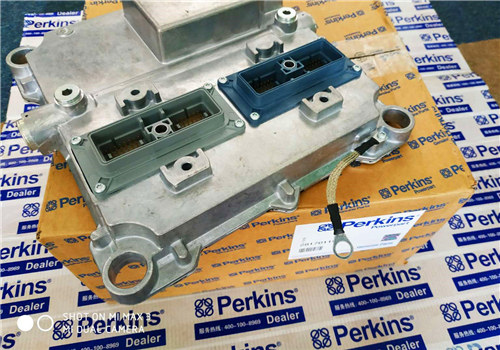

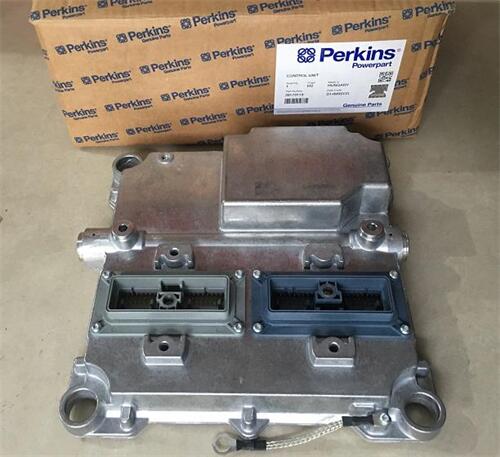

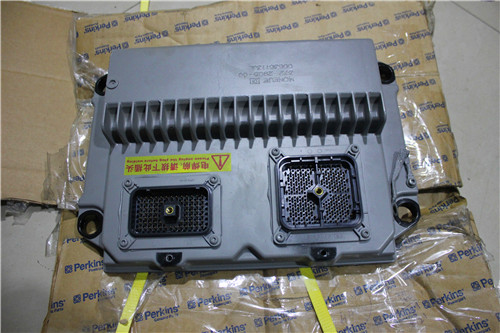

• Perkins珀金斯电子控制模块 (ECM)
• 序列号
• CAN 数据链
1. 将电子维修工具连接到诊断接头上。如果Perkins珀金斯发动机控制模块不与电子维修工具通信，请参阅故障诊断与排除，“电子维修工具不通信”。
推荐的操作
2. 确保以下各项安装正确且未损坏。请参阅故障排除，“电气接头检查”。
• Perkins珀金斯ECM上的P1和P2接头
• 至显示模块的接线
排气背压阀
• 连接到其他控制模块的线路
1. 使用Perkins珀金斯电子维修工具检查是否存在与排气背压阀相关的任何现行故障诊断码。
3. 对数据链路进行故障诊断与排除。请参阅故障诊断与排除，“数据链路电路-测试”。
4. 确认CAN数据链路没有开路或短路。请参阅故障排除，“CAN数据链路电路-测试”。
2. 调查与排气背压阀相关的任何故障。请参阅故障排除，“电动阀-测试”。
Perkins珀金斯ECM不接受出厂密码
• 总记录仪
• 原因代码
推荐的操作
起动Perkins珀金斯发动机。如果Perkins珀金斯发动机起动，但ECM不与电子维修工具通信，则继续执行此步骤。如果发动机不起动，请参阅故障诊断与排除，“发动曲轴转动但不起动”。如果发动机曲轴不转动，请参阅故障诊断与排除，“发动机曲轴不转动”。
推荐的操作
1. 验证输入的密码是否正确。检查每个密码中的每个字符。断开发动机电源30秒，然后重试。
通信适配器的配置

2. 确认电子维修工具显示“输入出厂密码”对话框。
1. 访问电子维修工具上“实用程序”菜单下的“首选项”。
3. 使用电子维修工具确认以下信息输入正确：
2. 确认选择了正确的“通信接口设备”。
• Perkins珀金斯发动机序列号
3. 确认选择了正确的端口供通信适配器使用。
• Perkins珀金斯电子控制模块的序列号
• 电子维修工具的序列号
• 总记录仪
注：最常用的端口是“COM 1”。
4. 检查是否有任何硬件使用与通信适配器相同的端口。如果任何设备配置为使用同一端口，请退出或关闭该设备的软件程序。
• 原因代码
有关更多信息，请参阅故障排除，“出厂密码”。
电气接头
检查P1和P2 ECM接头以及电子维修工具接头的安装是否正确。请参阅故障排除，“电气接头-检查”。
电子维修工具不通信
通信适配器和/或电缆
1. 确保固件和驱动程序文件是当前使用的通信适配器类型的最新文件。如果固件和驱动程序文件不匹配，通信适配器将无法与电子维修工具通信。
可能的原因
• 通信适配器的配置
• 电气接头
• 通信适配器和/或电缆
• 诊断接头的电源
• 电子维修工具及相关硬件
2. 从诊断接头上断开通信适配器和电缆。将通信适配器重新连接到诊断接头上。
3. 确认通信适配器和诊断接头之间使用的电缆正确。请参阅故障诊断与排除，“电子维修工具”。

• 电子控制模块的电源
• 数据链
4. 如果笔记本电脑具有Windows操作系统，则重新启动笔记本电脑，以消除软件中出现冲突的可能性。
诊断接头的电源
推荐的操作
注意
确认诊断接头的端子A和B之间存在蓄电池电压。如果通信适配器未通电，则通信适配器上的LED显示屏将关闭。
不要连续用曲柄转动发动机超过30秒。再次转动发动机前，让起动马达冷却两分钟。
诊断代码
Perkins珀金斯电子维修工具以及相关的硬件
使用以下方法之一检查激活的诊断代码：
为了排除电子维修工具和相关硬件的故障，请将电子维修工具连接到其他发动机上。如果在不同的Perkins珀金斯发动机上发生相同的故障，请检查电子维修工具和相关硬件是否存在故障。

• Perkins珀金斯电子维修工具
• 控制面板上的显示
• 闪存代码
Perkins珀金斯电子控制模块 (ECM) 的电源
电子维修工具
1. 将电子维修工具连接到诊断接头上。
检查ECM的电源。请参阅系统操作、测试和调整，“充电系统-测试”。
2. 检查电子维修工具上是否存在激活的诊断代码。
注意：如果ECM没有接收到蓄电池电压，ECM就不会通信。
3. 在继续执行此步骤之前，请调查所有激活的代码。请参阅故障诊断与排除，“用诊断代码进行故障诊断与排除”。
数据链
4. 尝试起动Perkins珀金斯发动机。如果发动机无法起动，则继续执行“可见故障”。
对数据链路进行故障诊断与排除。请参阅故障诊断与排除，“数据链路电路-测试”。
