Perkins 电子维修工具旨在帮助维修技师：
系统配置参数–系统配置参数是影响排放和/或发动机工作特性的参数。
•  检索诊断代码。
•  诊断电气故障。
•  读取参数。
记录仪–影响发动机工作的某些参数存储在ECM中。使用电子维修工具可以更改这些参数。记录仪记录对参数所做的更改的数量。记录存储在ECM中。
•  程序参数.
•  安装喷油器调整代码。
油门位置–油门位置是由ECM对来自油门位置传感器或油门开关的信号的解释。

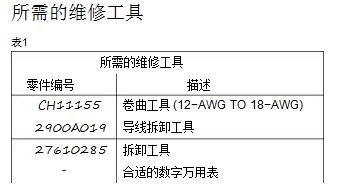

所需的维修工具

需要两根短跨接导线来检查某些线束电路的连续性，方法是将接头中的两个相邻端子短接在一起。可能还需要一根长的延长线来检查某些线束电路的导通性。
总记录仪–总记录仪是存储在ECM中的所有参数的更改总数。
可选维修工具
表 2列出在维修发动机时可以使用的可选维修工具。

Perkins电子维修工具 可以显示以下信息：
连接电子维修工具和通信适配器II
•  所有压力传感器和温度传感器的状态
•  可编程参数设置
•  激活的诊断代码和记录的诊断代码
•  记录事件
•  直方图
电子维修工具还可用于执行以下功能：
•  诊断测试
•  传感器校准
•  闪存文件和喷油器调整代码的编程
•  参数编程
•  复制配置功能以更换ECM
•  数据记录
•  图形（实时）
表3列出了使用电子维修工具所需的维修工具。
g01121866

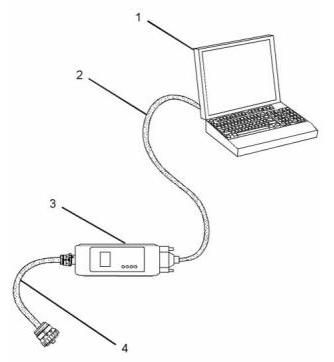

图释 8
(1) 个人电脑 (PC)
(2) 适配器电缆（计算机串行端口）
(3) 通信适配器II
(4) 适配器电缆组件
注：项目（2）、（3）和（4）是通信适配器II套件的一部分。
使用以下步骤连接电子维修工具和通信适配器II：

1.  将钥匙开关转到断开位置。
警告灯
2.  将电缆（2）连接在通信适配器（3）的“计算机”端和PC（1）的RS232串行端口之间。
3.  将电缆（4）连接到通信适配器（3）的“数据链路”端和维修工具接头之间。
ON  –当达到停机水平时，指示灯将点亮。“关机”灯也将亮起。
4.  将钥匙开关置于接通位置。如果电子维修工具和通信适配器不与电子控制模块（ECM）通信，请参阅诊断程序故障排除，“电子维修工具不通信”。
