洋马柴油机泵头更换方法
1、注意：拆各部件之前，先行将所泵头各部位与泵体相接处清抹干净，以防止污染;

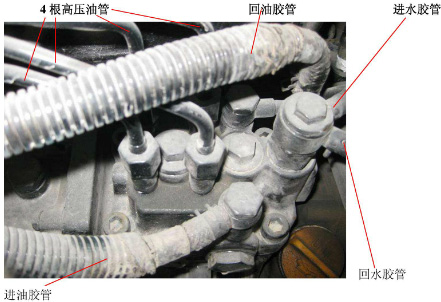

2、拆下4根高压油管、进油胶管、回油胶管（见附图1）；附图1：

3、拆下进水胶管、回水胶管（见附图1）；
4、拆下熄火电磁阀（见附图2）；
5、拆下4个出油阀，对拆出来的出油阀弹簧、阀芯、钢珠等要求保管好，确保清洁度，不能互换，防止丢失（钢珠200元/颗，4颗×200元＝800元，4套出油阀3600元），注意方向，安装时要求用柴油清洗干净。
附图2：

附图3：（出油阀解剖附图）

6、拆下泵头右边螺钉2，注意拆下的螺钉、铜垫片、滤网不可丢失（见附2）；
7、拆泵头左边螺钉1（见附图2所示），取出柱塞阀芯，注意柱塞阀芯缺口方向，并做好标记，安装时保持原缺口方向不变（见附图4所示）;
附图4：柱塞阀芯及缺口部位方向

8、拆下4颗内六角螺钉（见附图5）

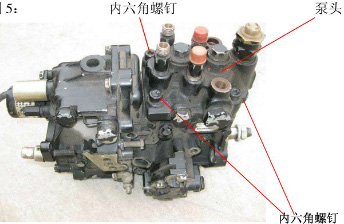

附图5:

9、将侧面螺钉拧松，将限位块往左转动90°（附图6所示），取出泵头（附图5所示）；

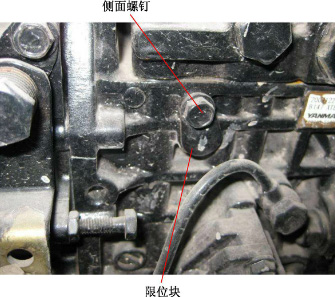

附图6：

10、将新泵头上橡胶盖（附图8）、下橡胶盖拆除（附图7）；

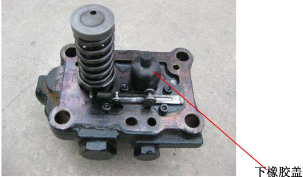

附图7：

附图8：

10、取出柱塞阀芯（见附图9）
附图9:

11、将新泵头垂直水平放到泵体上（注意泵体表面清洁，不可有污物掉入泵体内，以免污染），用右手将泵头轻压到位，注意安装泵头时用左手中指伸入熄火电磁阀安装孔内推动挺杆，使拔叉轮对正底部轮槽，直至泵头能顺利安装到位，才能上紧4颗内六角螺钉，切不可蛮装（见附图10）；
附图10：

12、泵头安装后，用左手中指伸入熄火电磁阀安装孔内推动挺杆，能顺利推动为准，不能出现卡死不动现象；
13、将新的柱塞阀芯按图4缺口方向安装，并向下轻压到位；
14、按图2将螺钉1、螺钉2等上紧；
15、按图6将限位块转到垂直位置，并上紧侧面螺钉；
16、安装4个出油阀，注意出油阀安装前要用柴油清洗干净，切勿让污物掉入阀体安装孔内；
17、安装熄火电磁阀、高压油管、进油胶管、回油胶管、进水管、出水管；
18、全面检查有否漏装现象；
19、排除油路空气，即将电门锁匙顺时针转到第一格（通电），但不要起动发动机，这时将连接喷油泵进油管拆松，直到有柴油出来后上紧，拆松高压油管有规律性喷油出来，即表明供油正常。
20、起动发动机。
