(1) 已安装的活塞冷却喷嘴
气门必须能够自由运动。 螺栓的扭矩 .. 9 N·m (7 lb ft)

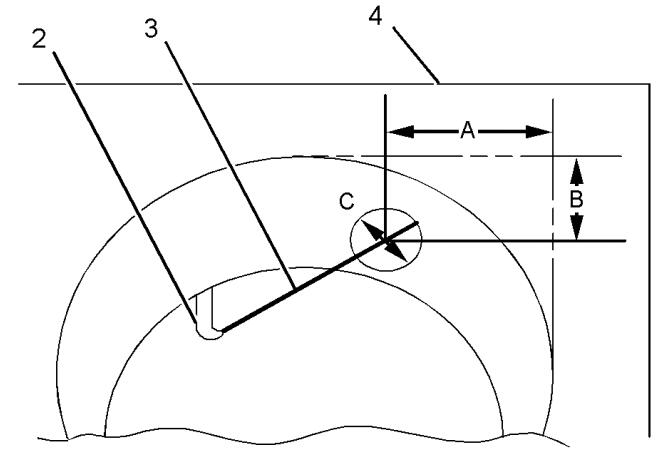

活塞冷却喷嘴对准

(2) 活塞冷却喷嘴
(3) 杆
(4) 缸体
按照以下步骤检查活塞冷却喷嘴的对准度。
1. 将杆 (3) 插入活塞冷却喷嘴 (2) 的端部。 杆 (3)的直径为 1.70 mm (0.067 in)。 杆 (3) 必须高出缸体的顶部。
2. 尺寸 (A) 为 58.5 mm (2.30315 in)，尺寸 (B) 为13.5 mm (0.53150 in)。 尺寸 (A) 及尺寸 (B) 与气缸内径 (4) 相切。

3. 杆 (3) 的位置必须在尺寸 (C) 范围内。 尺寸 (C) 为10 mm (0.39370 in)。
注: 检查对准度时要确保杆 (3) 不会损坏活塞冷却喷
嘴。 活塞冷却喷嘴不能调整。 如果活塞冷却喷嘴不能对准，则必须更换。
