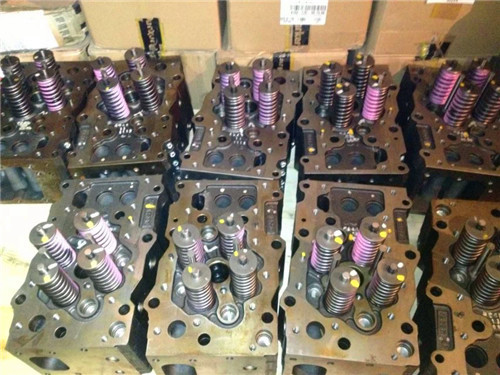

康明斯 QSK23缸盖拆卸
警告
该部件的重量达到或超过23 kg [50 lb]。为减小造成人身伤害的可能性,请使用提升设备或在他人的帮助下提升此部件。

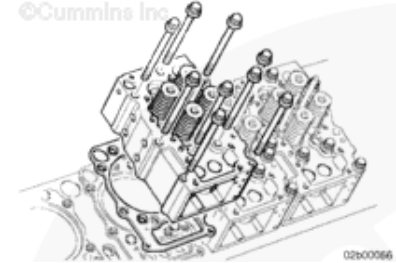

从康明斯 QSK23缸盖顶部拆卸冷却液排气管。拆下九颗缸盖安装螺栓。拆下缸盖。拆卸并废弃缸盖密封垫。
康明斯 QSK23缸盖拆解
警告
气门弹簧处于压缩状态。使用气门弹簧压缩器时一定要小心以免造成人身伤害。

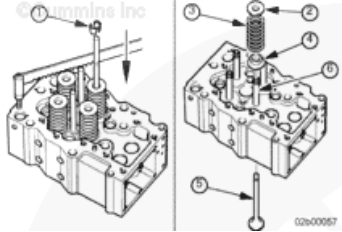

使用气门弹簧压缩器(零件号 3163606 或等同物)或气门弹簧压缩器架(零件号 ST-1022 或等同物)。零件号为 3164594 的气门弹簧可与 3163606 以及 ST-1022 配合使用,同时压缩全部四个气门弹簧。也可以使用零件号为 3375960 的气动气门弹簧压缩器(或同类设备)。在拆卸前标记气门位置。进气门和排气门不同。此步骤有助于整个组装过程。
拆下下列零件:气门锁片、气门弹簧座、气门弹簧、耐磨板、阀、气门杆油封。废弃气门锁片和气门杆密封件。

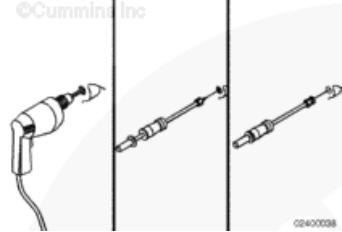

使用钻、带金属片螺钉及轻型拉拔器组件(零件号 3375784)中的下列部件拆卸碗形塞。滑锤、吊钩。

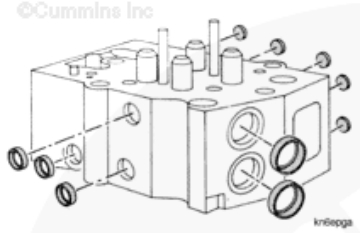

拆卸并废弃 17 个碗形塞。清洁工作前,必须拆下缸盖铸件上的碗形塞。
注意
如果更换气门导管,必须研磨气门导管的气门座镶圈,否则会导致发动机严重损坏。

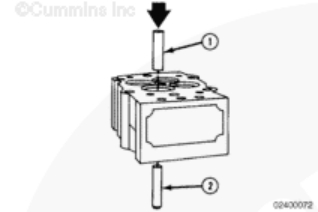

如果不符合技术规范,只更换气门导管。使用手扳压床和气门导管更换器(1)(零件号 3164427)拆下磨损的气门导管(2)。

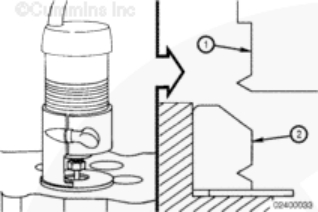

使用气门座刀具组件(零件号 3376405)或等同物。在气门座(2)内尽可能靠近孔的底部开出一个槽。这样就能使用气门座拉拔器(1)。

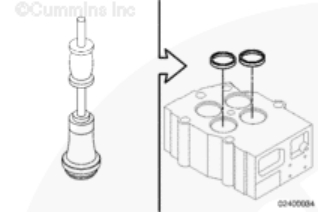

使用滑锤拆卸器(零件号 3376617)和气门座拉拔器(零件号 ST-1323-1)拆下气门座。
清洁和检查康明斯 QSK23缸盖能否继续使用
警告 当使用溶剂、酸或碱性材料清洗时,请遵循制造商的使用建议。戴上护目镜并穿上防护服,以避免人身伤害。 |
使用溶剂清洗缸盖、螺栓、气门弹簧座以及气门。检查燃烧表面是否有裂纹。如果喷油器孔周围的裂纹超过最大长度,必须更换缸盖。
喷油器孔允许裂纹长度
mm |
in | |
6.4 |
最大 |
0.250 |
康明斯 QSK23缸盖气门之间的裂纹两端必须可见。如果裂纹的一端已延伸至气门座孔(气门座后),缸盖的状况可能有问题。

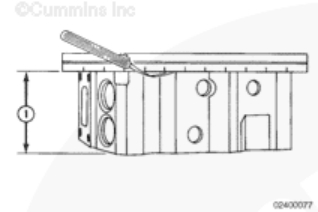

用直尺测量康明斯 QSK23缸盖密封垫表面的平面度。
如果厚度大于 0.10 mm [0.004 in] 的塞尺能插入直尺与缸盖之间,则缸盖必须进行表面再加工或予以更换。
只要缸盖厚度 (1) 测量值符合技术规范,缸盖表面可进行再加工。
最小缸盖厚度 (1)
mm |
in | |
150.65 |
最小 |
5.93 |
如果重新加工缸盖表面,确保缸盖中的喷油器突出量和气门深度调整正确。
清洁康明斯 QSK23缸盖气门座镶圈孔。检查延伸到气门座镶圈孔的裂纹长度。裂纹延伸至缸孔底部的缸盖必须更换。有时对缸盖进行机加工以使用加大尺寸的气门座镶圈就能消除缸盖上的裂纹。
