强鹿柴油发动机曲轴正时齿轮拆卸和安装

约翰迪尔强鹿柴油发动机曲轴正时齿轮拆卸和安装（配有 VP44 或 DE10 喷油泵的双气门汽缸盖John Deere约翰迪尔强鹿柴油发动机和所有四气门汽缸盖John Deere约翰迪尔强鹿柴油发动机）

重要提示： 正时齿轮不可重复使用。如果将正时齿轮从曲轴上卸下，则应安装新的正时齿轮。

注意： 图中所示为配有模压金属正时齿轮的John Deere约翰迪尔强鹿柴油发动机。用于铸造金属正时齿轮的步骤相同。

拆卸正时齿轮

1. 将John Deere约翰迪尔强鹿柴油发动机锁定在 1 号汽缸活塞压缩冲程上止点。

2. 拆卸正时齿轮室盖。（参见第 050 章“拆卸正时齿轮盖”部分。）

3. 清洁曲轴轴头。

注意： 在使用拉拔器拆卸正时齿轮前，必须在锥轴头曲轴上安装一个螺纹保护装置。

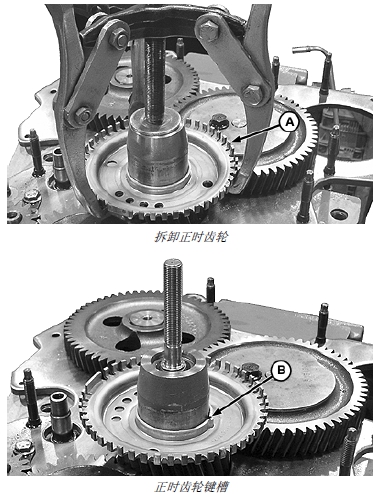

1. 如图所示采用标准拉拔器拆卸正时齿轮 (A)。

2. 安装正时齿轮

注意： 安装正时齿轮前，必须将其它所有驱动齿轮、油泵和平衡轴全部安装完毕。确保文字标记“FRONT”（前面）（压印在正时齿轮面上）从John Deere约翰迪尔强鹿柴油发动机方向看面朝外。

1. 将螺纹固定密封剂（高强度）涂到曲轴轴头和正时齿轮孔上。

2. 将正时齿轮装入曲轴轴头，凹面朝正时齿轮盖方向。正时齿轮的键槽 (B) 一定要对准半圆键。

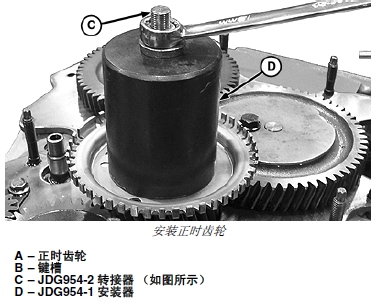

3. 在曲轴轴头上装入工具转接器 (C)，直到转接器定位在曲轴底部。用直轴头曲轴安装 JDG954-2 转接器或锥轴头曲轴安装 JDG954-7 转接器。

4. 将 JDG954-1 安装器 (D) 装到转接器上。

5. 拧紧螺母，直到正时齿轮紧贴齿轮面。

6. 卸下转接器和安装器并安装正时齿轮盖。（参见第050 章“安装正时齿轮盖”部分。）
