沃尔沃D16柴油发动机维修技术参数介绍

发布日期:2014-7-12 15:47:21

沃尔沃D16柴油发动机维修技术参数介绍

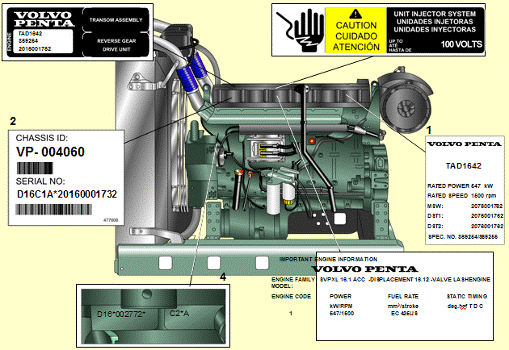

沃尔沃D16柴油发动机标识

沃尔沃D16柴油发动机型号的说明

         发动机型号说明:

         例如:TAD1641GE TAD1642GE TWD1643GE

         T – 涡轮憎压

         A – 空对空中冷器

         W – 水对空中冷器

         D – 柴油发动机

         16 – 排量、升

         4 – 开发换代号

         1 – 变型

         G – 发电机组用发电机

         V –多用途( 固定式和移动式配套用发动机

         E – 经排放认证的发动机

TWD1643GE技术特点

该发动机系列于2007年第13周推出的,符合Tier 2 排放标准全新设计的发动机, 与符合欧4排放的卡车发动机的水平相当。

TWD1643GE发动机是直列六缸直喷式发动机, 16升排量。

该款发动机装有电子控制的燃油管理系统(EMS2),内部废气再循环装置(IEGR),双涡轮增压器、双中冷器、恒温控制的双冷却系统及电子调速。

沃尔沃D16柴油发动机结构

沃尔沃D16发动机由以下几部分组成:

1、发动机主要功能体(ENGINE):

气缸头、气缸体、曲轴、活塞连杆组、气缸套组、凸轮轴、四气门机构等

2、燃油系统

3、润滑系统

4、进排气系统

5、冷却系统

6、电气系统

沃尔沃D16柴油发动机结构特点

主要功能体(ENGINE)

——沃尔沃D16柴油发动机和气缸体

         - 汽缸体和气缸盖采用合金铸铁制造

         - 7档主轴颈经感应淬硬的曲轴

         - 可更换的湿式汽缸套

         - 有润滑油冷却的铸铝活塞

         - 3道活塞环,顶环为梯形环

         - 7档轴承、感应淬硬的顶置凸轮轴

         - 每缸4气门

         - 可更换的气门座圈和气门导管

——沃尔沃D16柴油发动机气缸体、气缸头和缸套

——沃尔沃D16柴油发动机活塞和连杆

——沃尔沃D16柴油发动机曲轴

——沃尔沃D16柴油发动机顶置凸轮轴

——沃尔沃D16柴油发动机四气门机构

沃尔沃D16柴油发动机燃油系统

-         燃油供给采用微处理器的控制单元(EMS2

-         齿轮驱动的供油泵

-         中心布置的带电磁控制燃油阀的泵喷嘴

-         旋装式二级燃油滤清器和油水分离器

沃尔沃D16柴油发动机燃油系统

沃尔沃D16柴油发动机燃油系统原理

沃尔沃D16柴油发动机泵喷嘴进油、溢油阶段

沃尔沃D16柴油发动机泵喷嘴-喷油阶段

沃尔沃D16柴油发动机润滑系统

- 水冷的润滑油冷却器

- 齿轮驱动的润滑油泵

- 2个全流和1个旁通的旋装式润滑油滤清器

沃尔沃D16柴油发动机润滑系统

沃尔沃D16柴油发动机润滑系统油路

沃尔沃D16柴油发动机机油冷却器、机油泵和活塞冷却

沃尔沃D16柴油发动机进气和排气系统

1、空气滤清器,2 涡轮增压器,3 中冷器,4、进气岐管,5 排气岐管,

沃尔沃D16柴油发动机冷却系统

沃尔沃D16柴油发动机电气系统24V 电气系统

-         EMS2

- 带充电传感线的充电发电机,80A110A

选)

-         装在发动机上的紧急停机按钮(AUX STOP

-         起动机

-         保险

-         继电器

-         各种传感器

沃尔沃D16柴油发动机电气系统

沃尔沃D16柴油发动机管理系统EMS2

沃尔沃D16柴油发动机EMS2

         EMS2(发动机管理系统)是一个具有CAN(控制器区域网络)通信功能的电子系统,用以实现对柴油机的控制。

         此系统由Volvo Penta开发,包括燃油控制和诊断功能。主要包括控制单元、传感器和6个泵喷嘴等。

         传感器发送输入信号给控制单元,控制单元依次控制泵喷嘴。

         传感器发出的信息提供了主要运行状态的精确数据,使得控制单元中的处理器能够精确计算喷油量、喷射时间并检查发动机运行情况。

沃尔沃D16柴油发动机输入信号

控制单元从下列传感器接收有关发动机运行状况的输入信号或信息:

         冷却液温度传感器

         增压空气压力/温度传感器

         曲轴箱压力传感器

         凸轮轴相位传感器

         飞轮转速传感器

         活塞冷却油压力传感器

         冷却液液位传感器

         润滑油压力传感器

          润滑油油位和温度传感器

         燃油压力传感器

         燃油进水指示器

         空气滤清器压力传感器

         空气温度传感器

沃尔沃D16柴油发动机传感器位置

沃尔沃D16柴油发动机输出信号

控制单元根据接收到的输入信号控制下列零部件:

         - 泵喷嘴

         - 起动马达

         - 主继电器

         - 预热继电器传感器提供有关当前运行状况的准确信息,以使控制单元中的处理器计算出精确的燃油喷油量和正时,并检查发动机的状况等。

沃尔沃D16柴油发动机EMS2燃油控制

         对发动机所需燃油量进行每秒钟多达100次的分析。通过燃油电磁阀和喷油器,对喷入发动机的燃油量和喷油时间(提前)实行全电子控制。

         这意味着发动机在所有的运行状况下,始终接受到精确的燃油量,从而取得降低燃油消耗和减少废气排放等的效果。

         控制单元通过向 泵喷嘴上的燃油电磁阀发出电子指令(信号)来操纵泵喷嘴的开启和关闭。

         当燃油阀开启时,燃油经由泵喷嘴内的油孔 并继而通过油道流出。此时燃油并未被喷入气缸。

         当燃油阀关闭时,由泵喷嘴通过机械驱动的柱塞开始建立油压。当达到足够的压力时,燃油就通过泵喷嘴的喷嘴孔喷入气缸。

         燃油阀重新开启,泵喷嘴中的燃油压力下降,同时停止向气缸喷油。

         为确定燃油阀何时开启和关闭,控制单元必须得到来自凸轮轴相位传感器和开关触点的信号。

沃尔沃D16柴油发动机燃油量计算

         喷入气缸内的燃油量是由控制单元计算的。计算确定燃油阀被关闭的时间(燃油是在燃油阀关闭时被吸入气缸的)。

         控制燃油喷入量的参数是:

         -要求的转速;

         -发动机保护功能;

         -温度;

         -增压空气压力。

沃尔沃D16柴油发动机气缸平衡

         怠速时,控制单元能够向各缸供给不同的燃油量。这可以使发动机怠速更为平稳。

         在转速较高时,各缸接受等量的燃油而不会有此问题。

沃尔沃D16柴油发动机高度修正

控制单元装有大气压力传感器和发动机高海拔运行时的高度纠正功能。此项功能限制了依环境空气压力而定的燃油量。这可防止烟度大、排气温度高,并保护涡轮增压器不致超速。

沃尔沃D16柴油发动机EMS2诊断功能

         诊断功能的作用是探测并定位EMS2系统中的任一故障,以保护发动机并在遇有严重故障时能安全运行。

         如果探测到故障,则由仪表板上的报警灯、闪烁的诊断指示灯或以明语告知(取决于所有的设备)。如果通过闪烁代码或明语得到故障代码,就可作为故障查找的导向。故障代码也可以在授权的Volvo Penta维修厂用VolvoVODIA工具读出。

         如果出现严重故障,发动机将被完全关停,或者控制单元将输出功率降低(取决于配套要求)。再次设置一个故障代码以作为故障查找的导向。

         故障代码。

沃尔沃D16柴油发动机EMS2参数设置功能

怠速,发火时预热,指示灯测试,润滑油温度/冷却液温度极限报警,控制模式,控制速率(VE),发动机常行转速(GE),发动机超速极限(GE),发动机超速停机(GE)。

沃尔沃D16柴油发动机CAN链路(控制器区域网络)

         CAN ---采用J1939链路

         J1939 链路:管理发动机控制单元EMS2和通信接口(如CIU)或DCU之间,以及由所谓J1708 /J1587 链路管理的诊断等的所有通信。

         CAN链路远比J1708 /J1587 链路快。CAN链路已经准备用SAE J1939协议与其他零件(如仪表和传动装置)相连接。

         J1708/J1587链路:  管理EMS2的诊断功能。如果由于某些原因在CAN链路上发生一些故障,则转速电位计和起动-停机按钮的信号就会由J1708/J1587链路接管过去。但是,仪表和指示灯被完全熄灭。

         如果两个链路都发生故障,则GE发动机维持转速不变,而VE发动机降至怠速。在此情况下,关停发动机的唯一方法是使位于发动机左侧的急停开关(AUX-STOP)。

沃尔沃D16柴油发动机CIU – 控制接口单元

CIU 是发动机管理系统(EMS2)和用户控制面板之间的译码器CIU具有两个串口通信链路,一为快速链路,一为慢速链路。

快速链路即CAN链路。该链路控制所有与仪表、指示灯、触点和电位计有关的数据。

慢速链路J1708/J1587链路,则用于控制诊断信息,其中包括闪存代码。诊断工具VODIA也使用J1708/J1587链路与系统通信。

沃尔沃D16柴油发动机仪表系统(可选)

DU – 显示单元

DU是一个显示发动机运行

值的仪表。它包含一个可永

久安装在控制面板上的微控

制器单元。通过CAN链路显示通信。

发动机转速、增压空气压力、增压空气温度、

冷却液温度、润滑油压力、润滑油温度、燃油

压力、发动机小时数、蓄电池电压、瞬间燃油

消耗和平均燃油消耗(行程燃油)

沃尔沃D16柴油发动机诊断

以文本方式显示活动的故障代码

沃尔沃D16柴油发动机仪表系统(可选)

DCU (显示控制单元)

         DCU是一种用来与发动机控制单元进行通信的数字仪表面板。DCU 具有若干功能,例如发动机控制、监视、诊断和参数设置。

         DCU 系统中的菜单可用来检查(在某些情况下设置)EMS系统中的一些功能。

沃尔沃D16柴油发动机DCU(显示控制单元)

沃尔沃D16柴油发动机DCU的几项功能

控制沃尔沃D16柴油发动机

起动,停机,控制转速,同步控制模式/转速下降,预热。

沃尔沃D16柴油发动机监控

转速,增压空气压力,增压空气温度,冷却液温度,润滑油温度,润滑油压力,发动机运行小时数,蓄电池电压,瞬时燃油耗和燃油油耗量。

沃尔沃D16柴油发动机诊断

以电文显示故障代码,并列出先前的故障。
