沃尔沃TAD941GE 柴油发动机维修技术
沃尔沃TAD941GE 柴油发动机维修技术
沃尔沃TAD941GE 柴油发动机产品识别
沃尔沃TAD941GE 柴油发动机TAD941GE基本参数：
直列六缸、四冲程
直喷式柴油发动机
缸径：120mm
行程：138mm

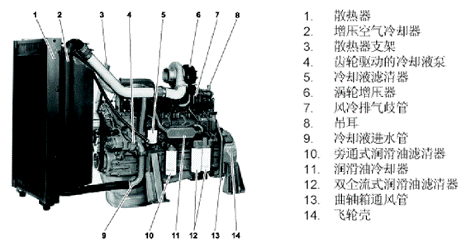

沃尔沃TAD941GE 柴油发动机外观部件（1）

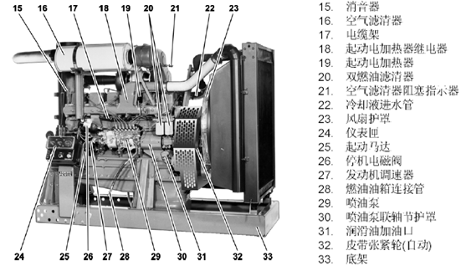

沃尔沃TAD941GE 柴油发动机外观部件（2）

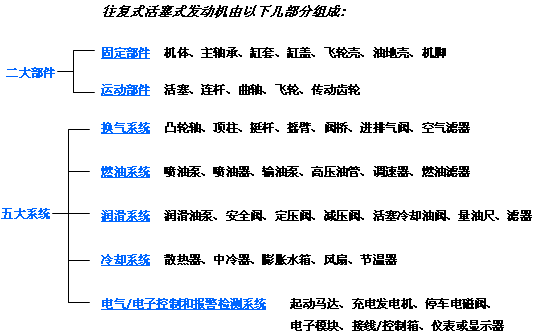

沃尔沃TAD941GE 柴油发动机发动机基本组成
沃尔沃TAD941GE 柴油发动机固定部件– 机体
沃尔沃TAD941GE 柴油发动机固定部件– 缸盖
沃尔沃TAD941GE 柴油发动机固定部件– 机体与缸套
沃尔沃TAD941GE 柴油发动机运动部件– 活塞
沃尔沃TAD941GE 柴油发动机运动部件– 连杆
沃尔沃TAD941GE 柴油发动机运动部件– 曲轴
沃尔沃TAD941GE 柴油发动机进排气系统– 传动齿轮
1. 曲轴齿轮，2. 左惰转齿轮，3. 喷油泵齿轮，4. 凸轮轴齿轮，5. 上惰转齿轮，6. 淡水泵齿轮，7. 右惰转齿轮，8. 机油泵惰齿轮，9. 机油泵齿轮，10.辅助动力输出，

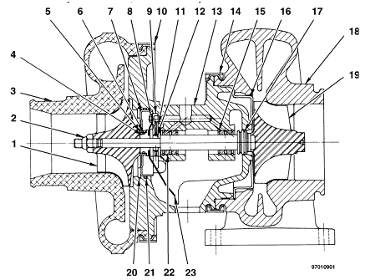

沃尔沃TAD941GE 柴油发动机进排气系统– 涡轮增压器
沃尔沃TAD941GE 柴油发动机冷却系统– 节温器
沃尔沃TAD941GE 柴油发动机冷却系统– 水泵

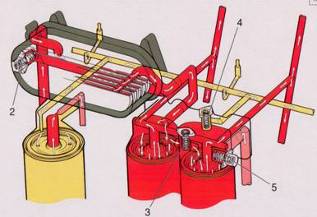

沃尔沃TAD941GE 柴油发动机润滑系统– 各阀件
1. 安全阀，2. 滑油冷却器旁通阀，3. 滑油滤器旁通阀，4. 定压阀，5. 活塞冷却阀，
沃尔沃TAD941GE 柴油发动机润滑系统– 各阀件
1. 安全阀，2. 滑油冷却器旁通阀，3. 滑油滤器旁通阀，4. 定压阀，5. 活塞冷却阀，

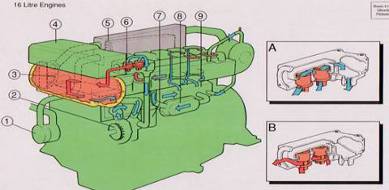

沃尔沃TAD941GE 柴油发动机润滑系统– 流向
沃尔沃TAD941GE 柴油发动机润滑系统– 油泵

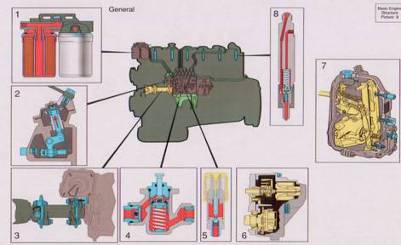

沃尔沃TAD941GE 柴油发动机燃油系统– 组成
沃尔沃TAD941GE 柴油发动机燃油系统– 流向

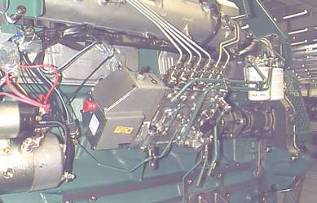

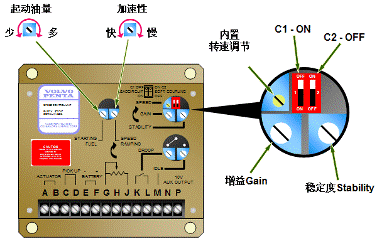

沃尔沃TAD941GE 柴油发动机电子执行器 - ACB275 系列

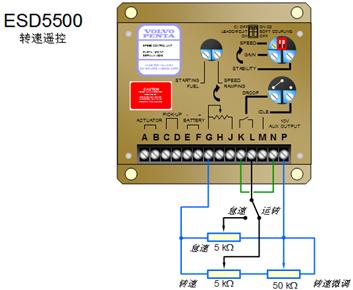

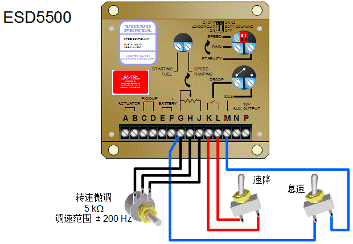

ESD5500

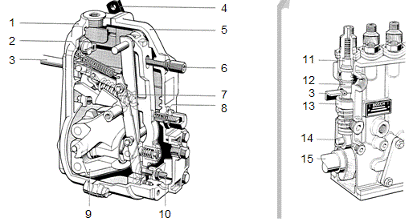

沃尔沃TAD941GE 柴油发动机RSV 调速器 (全程式)
1 调速器壳体，2 起动弹簧，3 控制杆/燃油齿条，4 油门杆，5 调速器盖，6 怠速限位螺钉，7 调速弹簧，8 阻尼螺钉，9 调速器飞块，10 油量限位螺钉，11 出油阀，12 柱塞偶件，13 油量调节套，14 滚轮顶柱，15 凸轮轴，

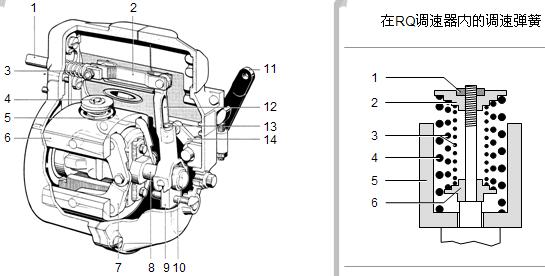

沃尔沃TAD941GE 柴油发动机RQ 调速器 (单极式)
1 控制齿杆，2 连接叉，3 间隙补偿弹簧，4 调节螺母，5 调速弹簧，6 飞块，7 直角杠杆，8 滑动螺栓，9 滑块，10 导销，11 控制杆，12柱杆，13 导块，14 连接杆，
1 调节螺母，2 外弹簧座，3 高速弹簧，4 怠速弹簧，5 飞块，6 内弹簧座，
沃尔沃TAD941GE 柴油发动机调速器的功用
- 根据负荷变化，迅速、自动地调整供油量，使输出功率与负荷保持平衡，保持稳定的转速。
- 限制最高转速，防止飞车事故。
3. 保证低速空转的稳定性。
沃尔沃TAD941GE 柴油发动机调速器的分类 (一)
- 沃尔沃TAD941GE 柴油发动机机械调速器：感应元件为飞铁和弹簧机构，直接传动执行元件。该类调速器常和喷油泵组合成一体，在小功率柴油机中用途广泛。
- 沃尔沃TAD941GE 柴油发动机液压调速器：感应元件为飞铁和弹簧机构，液压伺服器将感应元件的信号放大，再操纵喷油泵的调油齿杆。该类调速器工作能力大，调节精度高，广泛用于大功率柴油机。
- 沃尔沃TAD941GE 柴油发动机电子调速器：传感器将转速变化转换成电量变化，经电子控制器处理后操纵执行元件。分为两种类型：
- 全电子调速器：信号感测部分和执行机构均为电气式。工作能力较小，适应于小型柴油机。
- 电液调速器：信号感测为电子式，执行机构为液压伺服器。采用不同工作能力的伺服器，可满足不同功率柴 油机的要求。
Volvo Penta 常用的调速器为机械调速器和全电子调速器
沃尔沃TAD941GE 柴油发动机调速器的分类 (二)
- 沃尔沃TAD941GE 柴油发动机单制式调速器: 调速弹簧预紧力固定不变, 当柴油机转速超过最高标定转速时调速器才起作用. 又称恒速调速器.
- 沃尔沃TAD941GE 柴油发动机全制式调速器: 弹簧弹力由操纵杆来控制, 可以控制柴油机在一定的转速范围内的任意转速下稳定工作.
沃尔沃柴油发动机调速器的精度等级

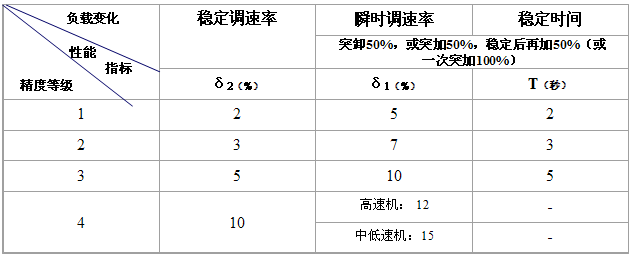

我国调速器精度等级及主要动态性能指标
我国的分级:
船用主推进柴油机 ---- 4级
柴油发电机组 ---- 高于 3 级
车用电站或应急发电机组 ---- 1 级或 2级
国际分级:
视各船级社的要求而不同, 一般直接给出各个指标
看一看Volvo Penta TAD1631GE的 调速率.
TAD740GE的调速率
沃尔沃TAD941GE 柴油发动机调速器的常用调整
- 对机械调速器
- 速降调整
- 额定转速调整
2. 对电子调速器
- 速降调整
- 额定转速调整
- 稳定性调整
- 其它调整

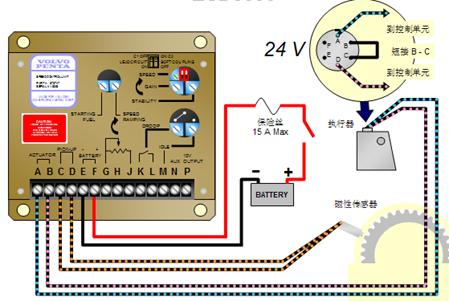

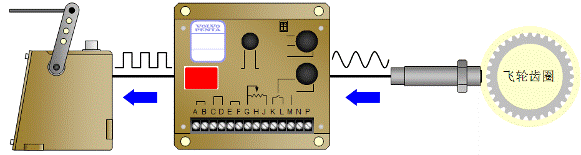

一个基本的GAC调速系统由三部分组成
电子执行器：与发动机的喷油泵连接
电子转速控制单元：将发动机即时转速与期望转速相比较, 向电子执行器发出更正信号.
磁性转速传感器：通过向转速控制单元发出频率信号来检测发动机转速
沃尔沃TAD941GE 柴油发动机使用基本知识介绍
• 四、沃尔沃TAD941GE 柴油发动机使用
• 1. 正确安装
• 2. 正确使用油和冷却液
• 3. 使用原装零配件
• 4. 按VOLVO PENTA 公司要求正确进行维护保养
• -- 沃尔沃TAD941GE 柴油发动机维护保养周期表
保持机房整洁

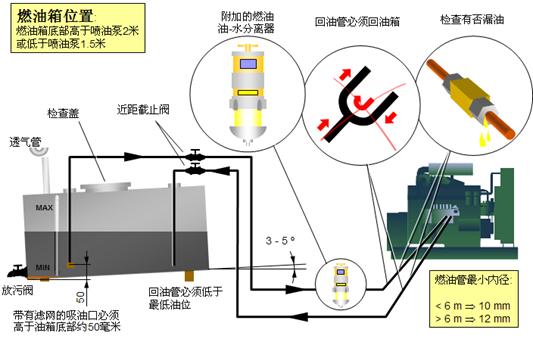

沃尔沃TAD941GE 柴油发动机燃油箱与燃油管
1、燃油箱底最多低于喷油泵2米；
2、燃油箱底最多高于喷油泵1.5米；
3、带滤网的吸油管的管端至少应高出油箱底50mm；
4、燃油回油管和管端应在油位以下；
5、燃油管的最小内径 6米以内为10mm，6米以上为12mm

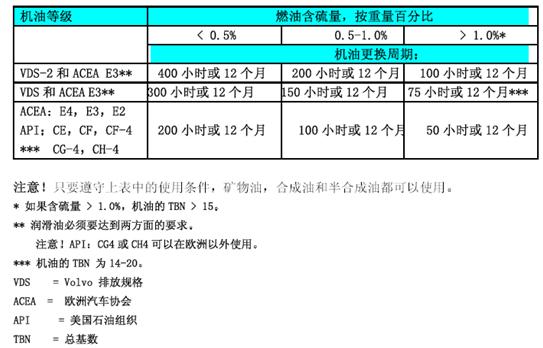

沃尔沃TAD941GE 柴油发动机机油的选择(1)

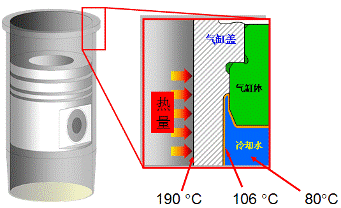

沃尔沃TAD941GE 柴油发动机气缸套 – 传热全过程

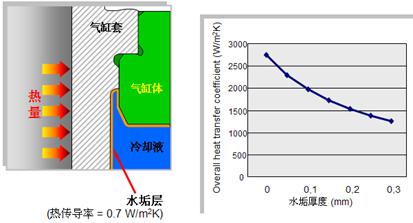

水垢层厚度对散热系数的影响
沃尔沃TAD941GE 柴油发动机不用冷却液的危害性

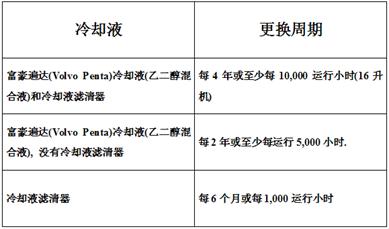

沃尔沃TAD941GE 柴油发动机冷却液与更换周期
沃尔沃TAD941GE 柴油发动机的维护保养
每天首次起动前
• 检查发动机润滑油位①；
• 检查冷却液位；
• 检查和清洁散热器外部；
• 检查空气滤清器阻塞指示器①②③ ；
• 检查发动机有无漏水、漏油；
①当连续使用时，
柴油发电机带负荷后周波低 原因，柴油发动机大修后有异响，
②当指示器显示1/3—1/2红色标记时，应该更换空气滤清器。
③ 在多尘环境中运行时，应采用特制的空气滤清器（VP不提供）。
关于沃尔沃TAD941GE 柴油发动机停机
1. 停机前应在空负载运行几分钟, 以防止过热.
2. 停机后检查泄漏情况.
3. 关闭燃油阀和电门.
4. 记录运行小时数, 完成所要求的保养工作.
注意: 1) 在发动机不常使用的情况下, 至少每14天让发动机运行一次, 并使其达到工作温度, 以防止锈蚀;
2) 发动机停用2个月以上, 应进行防锈油封.
