工业用沃尔沃D12柴油发动机维修技术参数

工业用沃尔沃D12柴油发动机维修技术参数

n       沃尔沃D12柴油发动机结构

n       - 基本沃尔沃D12柴油发动机结构（ENGINE）
         - 沃尔沃机体
         - 沃尔沃曲轴
         - 沃尔沃缸套与活塞
         - 沃尔沃汽缸头
         - 沃尔沃气门机构
         - 沃尔沃变速箱
- 沃尔沃燃油系统
-沃尔沃    润滑系统
- 沃尔沃冷却系统

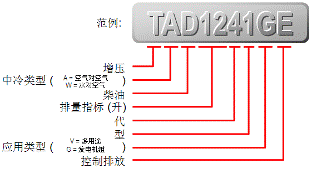

产品命名 – 工业用沃尔沃D12

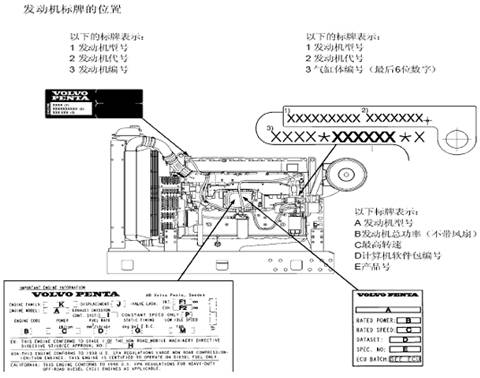

沃尔沃发动机标牌(D12发动机)

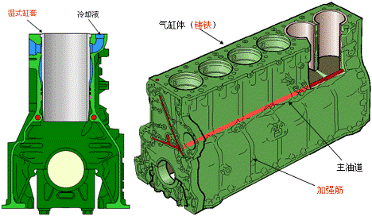

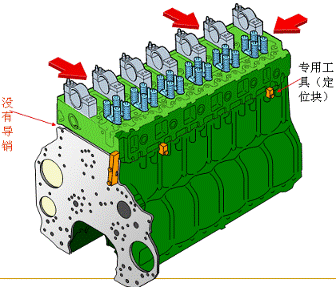

沃尔沃D12柴油发动机气缸体

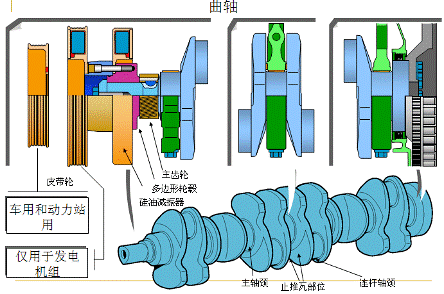

沃尔沃D12柴油发动机曲轴

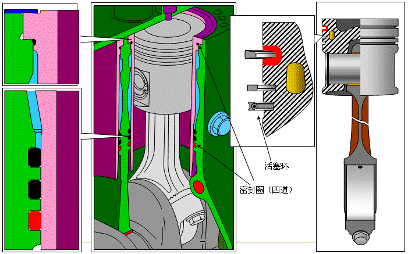

沃尔沃D12柴油发动机缸套和活塞

沃尔沃D12柴油发动机缸套和活塞

n       缸套与冷却水套之间用橡胶密封圈密封。其上部处有一细的硅带外还有一橡胶密封圈，下部密封由镶在机体里的三道密封圈构成。

n       上两个EPDM橡胶制成（黑色），而最底下的由硫化橡胶（紫）制成。

n       在装缸套前，在缸套凸肩和缸体衬套圈之间先装上一细的硅胶密封圈。

n       实心气缸垫是整体制成的，在气缸头和缸体之间有密封水及油道的橡胶密封圈。缸套与缸垫的接触面有一凸缘，高起缸体0.15-0.20mm。

n       超过正常怠速，润滑油从位于活塞下面的活塞冷却喷嘴喷出，经油道送到活塞环户圈内的循环油道内，用以冷却活塞冠和尚活塞环。上部和中间活塞环标有“TOP”字样，下部活塞环（刮油环）没有方向。

沃尔沃D12柴油发动机汽缸头-喷油器

沃尔沃D12柴油发动机进气和排气系统

沃尔沃D12柴油发动机缸盖 – 进 / 排气

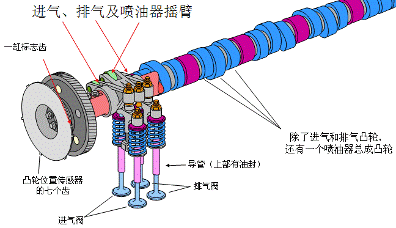

沃尔沃D12柴油发动机气门机构

沃尔沃D12柴油发动机气门机构

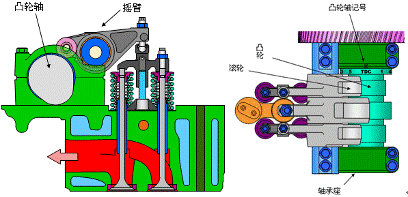

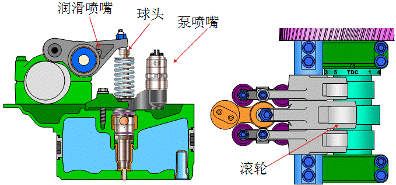

沃尔沃D12柴油发动机喷油器机构

沃尔沃D12柴油发动机汽缸头 – 调整

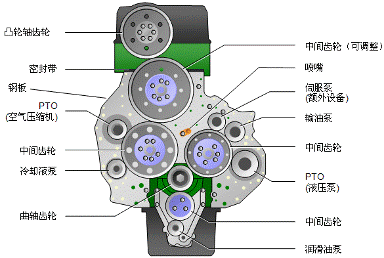

沃尔沃D12柴油发动机齿轮箱 （传送机构）– 工业用

沃尔沃D12柴油发动机 - 燃油系统

- 对D12的燃油系统有一个理论性认识。

- 认识到在对燃油系统进行操作时，保持全程

  清洁的重要性。

- 从理论上了解喷油器的功能。

沃尔沃D12柴油发动机燃油系统

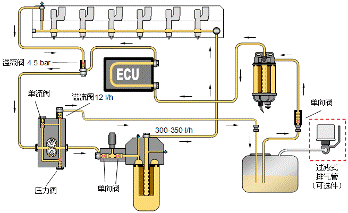

沃尔沃D12柴油发动机燃油系统 - 原理

沃尔沃D12柴油发动机泵喷嘴

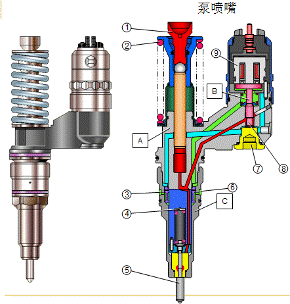

沃尔沃D12柴油发动机Volvo PDE32 C

主要部件:A泵部件,B阀部件,C喷油部件

1球形接头，2回油弹簧，3回油油道，4喷嘴弹簧垫片，5喷嘴（5孔），6进油道，7控制阀停止，8控制阀，9电磁阀，

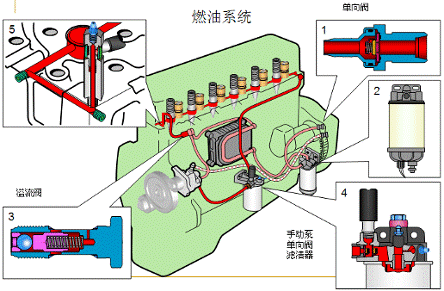

燃油系统 - 零部件

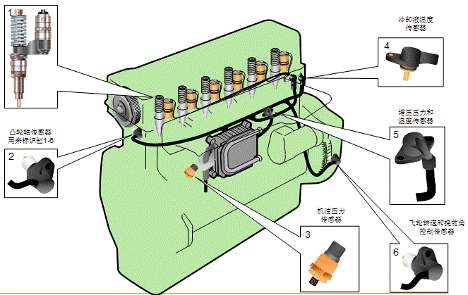

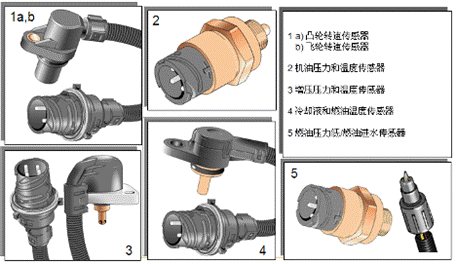

沃尔沃D12柴油发动机燃油系统 – 传感器

沃尔沃D12柴油发动机 - 润滑系统

- 了解D12润滑系统的设计和机能。

- 对润滑系统各个部件有个很好的了解。

- 必须了解维护和良好润滑的重要性。

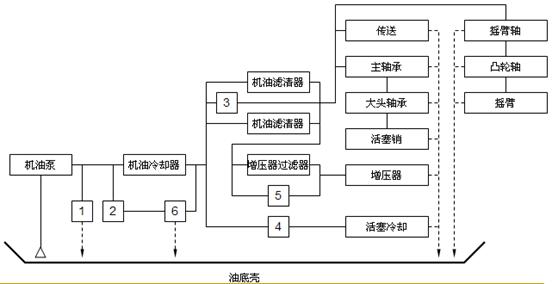

沃尔沃D12柴油发动机润滑系统流程表

作用

1安全阀（缸体）7.0ba，2机油冷却器旁通阀3.0ba ，3机油滤清器溢流阀1.1ba ，4活塞冷却阀2.0ba，5增压器过滤器溢流阀1.1ba，6减压阀（缸体）4.8ba，

沃尔沃D12柴油发动机机油系统

作用

1安全阀（缸体），2机油冷却器旁通阀 ， 3过滤器溢流阀，4活塞冷却阀，5增压器过滤器溢流阀，6减压阀（缸体），

开启压力

1  7.0 bar，2  3.0 bar ，3   1.1 bar，4   2.0 bar，5   1.1 bar，6   4.8 bar，

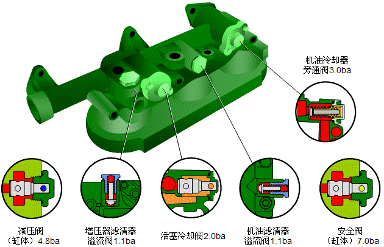

工业用沃尔沃D12柴油发动机机油系统 - 阀

工业用D12 - 冷却系统

- 对D12冷却系统的设计和功能有一个理论认识。

- 对D12与VOLVO的旧式12升发动机相比所有的新特色和改进有个了解。

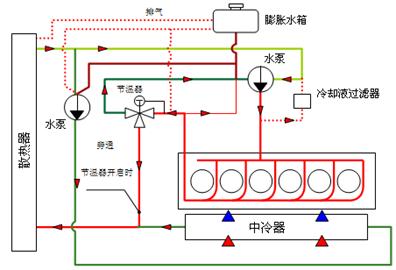

工业用沃尔沃D12柴油发动机（TWD）- 冷却系统

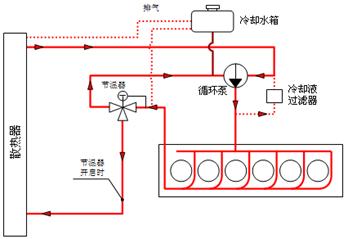

工业用沃尔沃D12柴油发动机（TAD）- 冷却系统

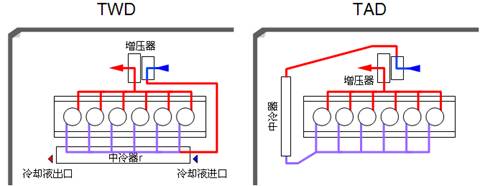

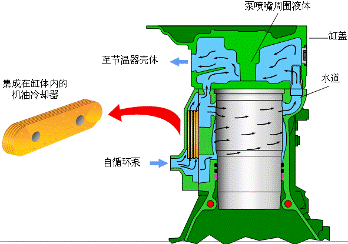

沃尔沃D12柴油发动机冷却系统

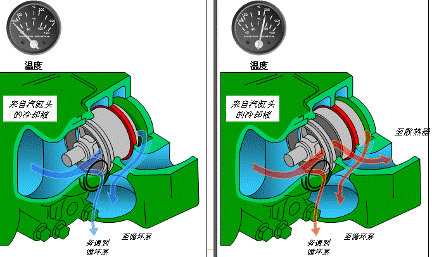

工业用沃尔沃D12柴油发动机 - 节温器体
