卡特彼勒324D/324DL维修技术参数

卡特彼勒324D/324DL维修技术参数

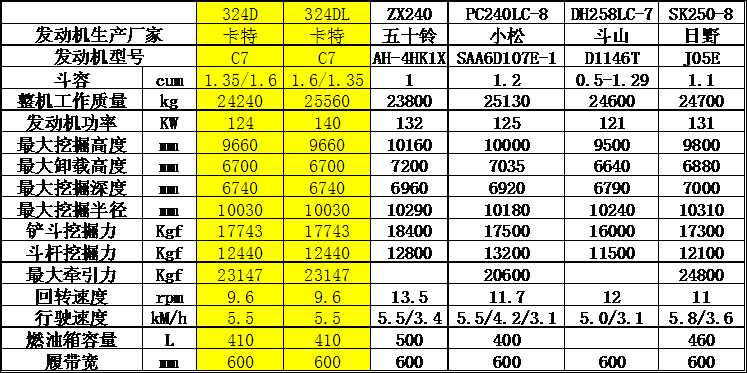

斗容：1.35m3

工作质量：24 240 kg

飞轮功率：140 kW

u     发动机

u     液压系统

u     结构

u     操作台

u     动臂和斗杆

u     作业机具 － 附件

u     维修和保养

Ø       采用 ACERT™ 技术的卡特彼勒 C7 发动机，可提供更高的功率，以更低的速度运行，从而提高燃油效率并降低磨损。

Ø       发动机转速自动控制：两级触摸式控制能最大限度地提高燃油效率，降低噪声等级。

Ø       ADEM™ A4 发动机控制器，能跟踪发动机和机器的状况，确保发动机以最高效率持续运转。

Ø       多重燃油喷射输送系统实现了高精度的喷射。精确控制的燃烧环节可以降低燃烧室温度、减少排放、优化燃油燃烧过程。这使您花费的燃油成本能产生更多工作量。

Ø       灵活的燃油模式选择，标配经济模式。

Ø       功率管理实现高功率和标准功率切换，兼顾恶劣工况和燃油经济性的平衡。

Ø       冷却系统与发动机室完全隔开，带离合器风扇降低了噪声。

Ø       径向密封式空气滤清器有两个滤芯，同时有堵塞报警功能。

Ø       发动机安装支架采用了与发动机组件相配的橡胶隔离安装支架。隔离顶盖、油底壳、多次喷油策略、绝缘正时室盖、模制曲轴箱和齿轮传动系改良等设计改进则进一步降低了噪声。

Ø       324D 液压系统和零部件的位置设计合理，可提供高系统效率。主泵、控制阀和液压油箱的位置彼此靠近，使零部件之间的连接管线更短，从而减少了管线中的摩擦损失和压力下降。散热器位于上部结构的驾驶室侧，这种布局进一步提高了操作员的舒适性。这样可使空气从操作员一侧进入发动机室，而热空气和相应的发动机噪音从与操作员相反的一侧排出，从而减少了传递给操作员的发动机室热量和噪声。

Ø       在所有工作条件下，液压交互感应系统均可充分利用两个液压泵提供充分动力。随着机具速度加快，枢轴的旋转更快、更有力，生产率也得以提高。

Ø       动臂和斗杆再生回路可以在动臂下降和斗杆缩回的操作过程中节省能量，从而提高效率，减少周期时间和压力损失，以获得更高的生产率、更低的运营成本和更优良的燃油效率。

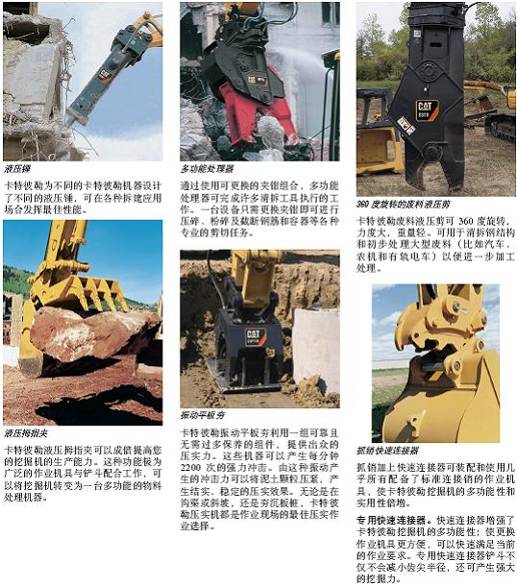

Ø       辅助阀是 324D 的标准配置。控制回路作为附件提供，可用于操作中高压作业机具，例如液压剪、抓斗、液压锤、粉碎机、多功能处理器以及振动平板夯。

Ø       液压油缸缓冲器。液压油缸缓冲器位于动臂油缸的连杆端和斗杆油缸的两端，这样可以减振，同时降低噪声等级并延长零部件使用寿命。

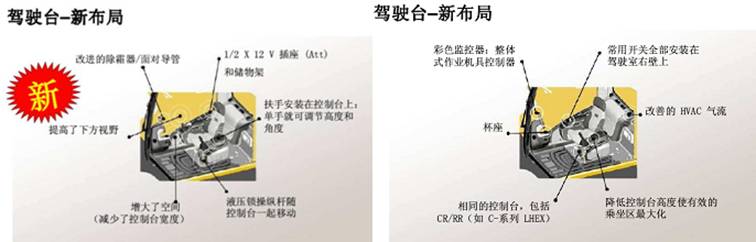

Ø       工作台宽敞、安静而舒适，从而可以确保操作员在一个长时间的工作日内保持高生产率。空调和附件开关很方便地位于右侧壁上，而钥匙开关和油门表位于右侧控制台上。监控器易于观察，尽可能加大了可视范围。

Ø       标配点烟器、饮料架、衣钩、工作小时计、文件架、杂志架和储物格等

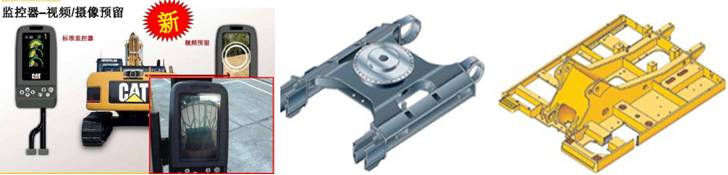

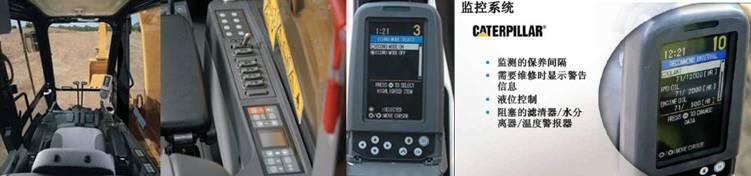

Ø       监视器：液晶显示，角度可以调整，以便尽可能避免阳光照射而眩目，并能够显示中文和其它26 种语言的信息。

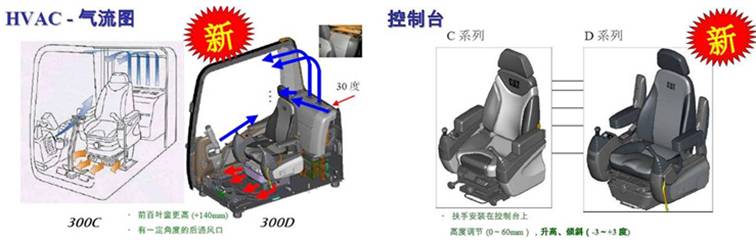

Ø       新型悬浮式座椅可进行多向调节，以适应操作员的身材和体重，包括前后、高度和重量。还可配备可调节的宽扶手和可卷收安全带。

Ø       正压过滤通风的增压驾驶室是标准配置。利用左控制台上的开关可以选择新鲜空气或循环空气。

Ø       无框式车窗玻璃设计，更大的视野

Ø       前柱安装的雨刷器，不影响视野

Ø       带遮阳板的加大天窗可提供宽广的视野和良好的通风。

多达 95% 的结构焊接由机器自动完成。机器自动焊接的焊透力是人工焊接的三倍以上。

X 形、箱型截面的车斗结构具有极佳的抗扭曲能力。机器自动焊接的履带支重轮架是压制成形的五边形结构，具有更高的强度和更长的使用寿命。

坚固的主机架设计精良，可最大限度地提高耐用性和材料的有效利用率。

结实耐用的卡特彼勒底盘系统可吸收应力并提供极佳的稳定性。

履带支重轮、托链轮和惰轮均已密封并保持润滑，具有很长的使用寿命，使机器在工地作业时间更长。

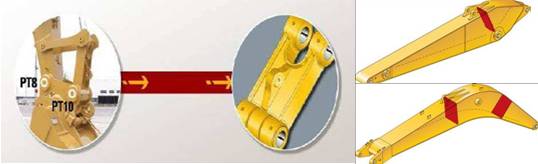

p      动臂。动臂的横截面积大，带有内部隔板，从而具有很长的使用寿命和耐久性。

p      斗杆。斗杆由高抗拉强度的钢制成，采用大的箱型截面设计，并且内部装有隔板和附加的底部护板。

铲斗连杆销已加大，从而改善了可靠性和耐用性前连杆机构上的所有销都有厚的镀铬涂层，使其耐磨、耐腐蚀。

p      铲斗连杆机构。动力连杆提高了耐久性，增强了在关键提升位置的机器提升能力，并且相对于以前的吊耳更易于使用。

卡特彼勒铲斗延长了保养周期，并降低了维修成本。

Ø       双半径设计可以增大后底部间隙并减小磨损量

Ø       铰链组件采用机器人焊接，可以增大焊接的穿透力并延长使用寿命

Ø       高强度热处理钢在高磨损区域超过 T-1 标准

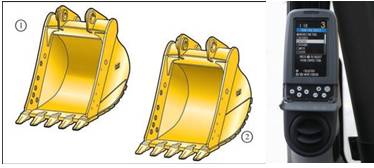

Ø       ①重型铲斗(HD)*  ：重型 铲斗用于范围广泛的中等磨损性物料，如混合土、粘土和石块。HD 铲斗拥有最好的装载和倾卸特性，更容易倒空粘性的物料。 结构比 GP 铲斗更坚固。

Ø       ②重型岩石铲斗(HDR)：重型岩石铲斗用于高磨损应用条件，比如碎石和花岗岩中的快速装载,特点包括:

l       最厚的耐磨板，延长铲斗在恶劣应用环境中的使用寿命

l       铲斗侧面的耐磨侧板更高，以在石质土作业中获得最大保护

l       铲斗加装了侧挡板，以获得最佳侧挡板保护，或加装侧刀，以获得最佳的装载特性和最大的铲斗磨损保护

Ø       通过将液压流量、压力和操作员控制装置配置为与某种作业机具相匹配，选装的作业机具控制系统可以提高作业机具的生产率。系统的多功能性使其可以使用各种工具。

我们提供了各种工厂安装的附件供您选择，可提高机器性能并改善工作场地的管理。

p      站在地面上便可进行维修

p      双滤芯结构，使滤清效率更高

p      油泵室、散热器室通过检修门能够站在地面上维护。

p      胶囊式液压回油滤清器，维护方便，防止污染。

p      集中地润滑脂润滑点。

p      全封闭的风扇护罩，防止发生危险。

p      专门设计的防滑板有效防止跌倒，并能防止泥土落入车架。发动机机油和冷却液的 S•O•SSM采样口和液压测试口。卡特彼勒电子技师 (卡特彼勒 ET) 电子维修软件的测试连接口位于驾驶室之后。

p      延长的维修保养周期。
