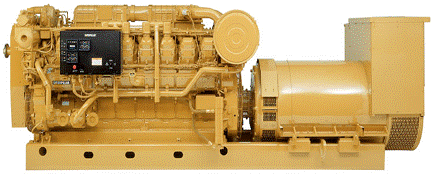

卡特彼勒3500B 系列柴油发动机的维修维护保养的检查
卡特彼勒3500B 系列柴油发动机的维修维护保养的检查
卡特彼勒柴油发动机3512B启动前的检查
• 检查发动机机油油位
• 检查发动机冷却液液面
• 检查进气关断阀是否在开启位置
• 进气排气通道是否畅通（空滤指示器等）
• 检查储气罐气压（600—1030kpa）
• 检查进柴油进油回油开关是否在开启状态
• SCR房24V供电 开关置于“怠速”位置
• 检查机房通风状态 侧门 水箱前门

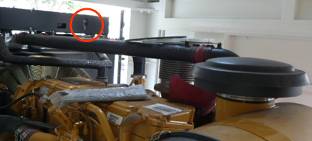

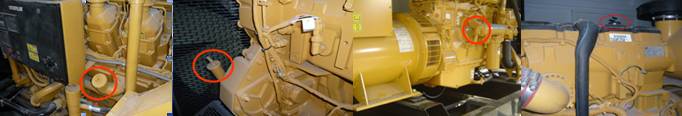

检查卡特彼勒柴油发动机机油油位
• 发动机油标尺的位置
• 安装在左侧 或右侧
• 检查时 抽出油尺用干净的棉布擦拭干净后 插入油尺到底 并静止5S后取出
• 停机状态 查看高刻度面 不低于刻度中线
• 低于刻度中线时 必须添加机油
• 运转状态 查看低刻度面
卡特彼勒柴油发动机C18机组冷却液位检查
卡特机组机油加注位置

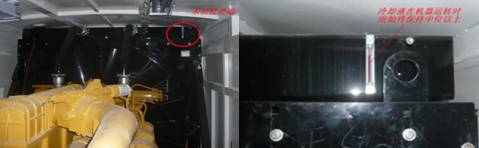

检查卡特彼勒柴油发动机冷却液液面
• 电喷发动机3512B系列
• 直观检查玻璃管液位
• 停机或运转时 均应看到液位
• 卡特所有设备 都必须加注防冻液
• 辅助发动机 C15
• 检查圆形液位指示窗
• 低于视窗时必须添加防冻液
• 辅助发动机 C18
• 检查长方形液位指示窗
• 辅助发动机 34系列
• 没有安装检视窗的设备需要打开水箱加注口来检查
卡特彼勒柴油发动机3512B空气关断阀(50HZ)
• 3512B 50HZ
• 位于发动机左侧
• 位于发动机右侧
• 操作急停按键 关闭
• 手动进行复位
• 正常时“open”位

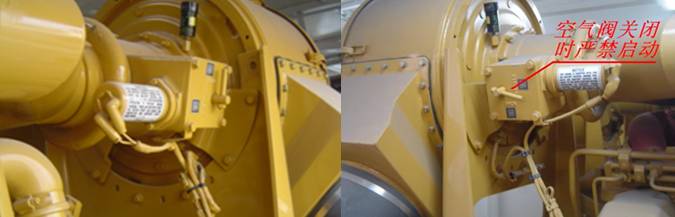

卡特彼勒柴油发动机3512B空气关断阀(60HZ)
• 3512B 60HZ
• 左右各有一个
• 操作急停按键 关闭
• 需用扳手搬动来开启
卡特彼勒柴油发动机启动设备

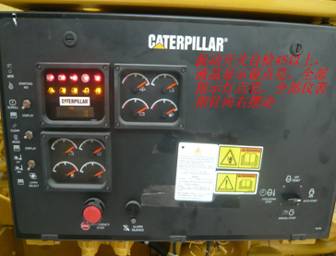

• 机组自检
• 搬动启动开关 在“3”点钟位置
• 停止4S以上
• 所有报警灯闪亮 蜂鸣
• 所有仪表指针摆动
• 出现不相符的显示时禁止启动

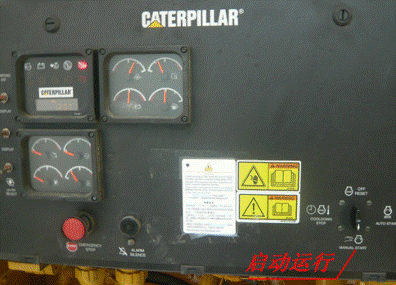

卡特彼勒柴油发动机3512B的启动
• 自检完成
• 机组启动 “6”点位置
• 机组运转后超过400转/分钟 启动马达将自动脱离停止运转
• 机组进入到工作状态
正常运行状态
运转后的卡特彼勒柴油发动机巡检
• 定时巡检 不得远离设备
• 巡检仪表报警灯
• 巡检仪表指示状态
• 观察消声器排烟
• &nbs, p; 倾听发动机异响
• 围绕观察发动机是否有泄油现象

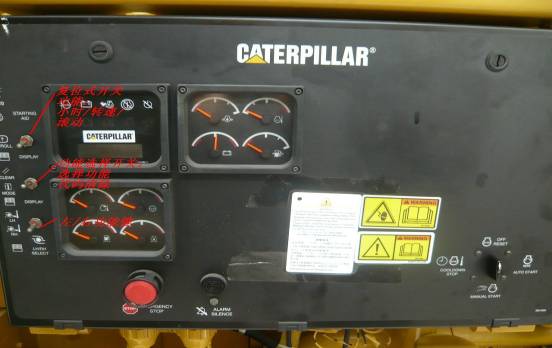

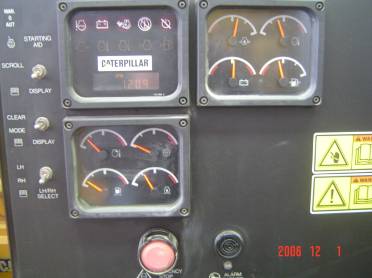

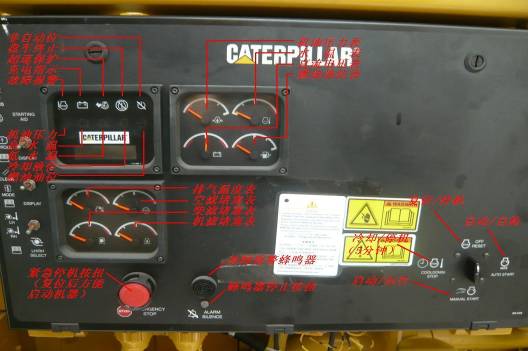

卡特彼勒柴油发动机3512B仪表板介绍
卡特彼勒柴油发动机3512B运行中的巡检
• 正常的运行状态
• 巡视报警灯
• 巡视机油压力
• 巡视水温
• 巡视排气温度
• 空滤堵塞
• 柴油堵塞
• 机油堵塞
卡特彼勒柴油发动机3512B的停机
• 关闭所有负载设备
• SCR房开关置“怠速”位

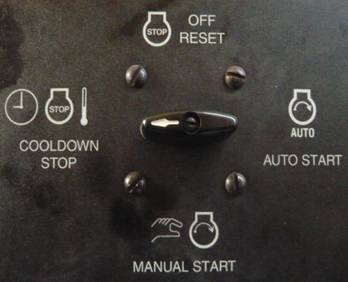

• 将ECS开关顺时针扳到冷却停机位置(5分钟后自停)

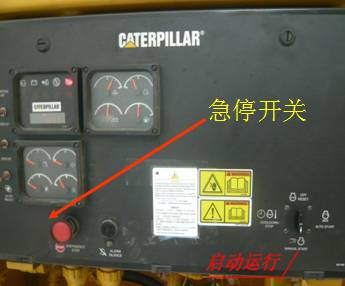

卡特彼勒柴油发动机紧急停机
• 按压急停开关 机组将立即停机
• 负载状态 勿按压
• 只有在可能发生重大事故时使用
• 按压急停 空气关断阀必然关闭（左右同时）
• 手动打开空气关断阀后才能启动设备（左右）

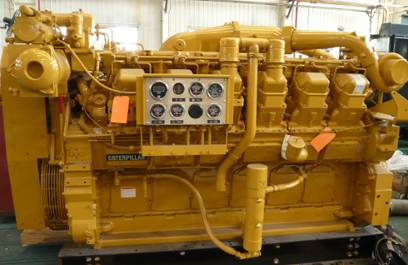

卡特彼勒柴油发动机3512A
卡特彼勒柴油发动机3512A启动前的检查
• 检查发动机机油油位
• 检查发动机冷却液液面
• 检查进气关断阀是否在开启位置
• 进气排气通道是否畅通（空滤指示器等）
• 检查储气罐气压（600—1030kpa）
• 检查进柴油进油回油开关是否在开启状态
• SCR房24V供电 开关置于“怠速”位置
• 检查机房通风状态 侧门 水箱前门

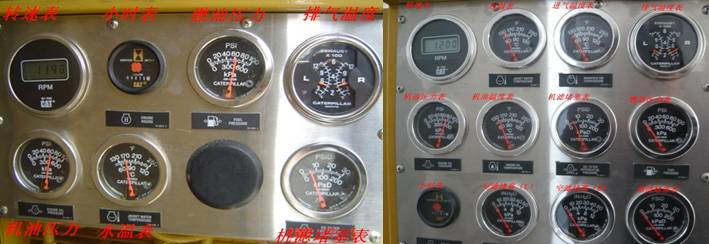

卡特彼勒柴油发动机3512A仪表板介绍

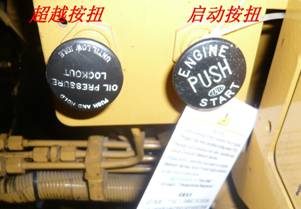

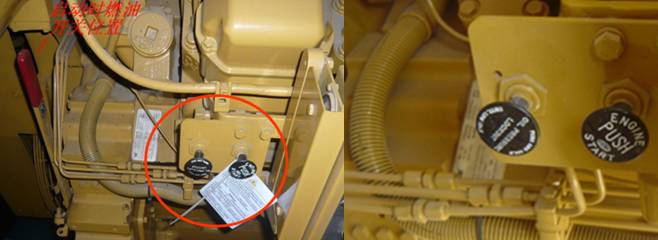

卡特彼勒柴油发动机3512A的启动开关
• 左右手同时按压“超越按扭”和“启动按扭”
• 听到机组启动后立即放松“启动按扭”
• 观察机组机油压力到300kpa以上时，放松“超越按扭”
• 严禁在盘车或运行中重复按压“启动按扭”
