珀金斯Perkins402 403 404 11 15 22发动机电动注油泵

2019/3/30 11:14:25

珀金斯Perkins402 403 404 11 15 22发动机电动注油泵

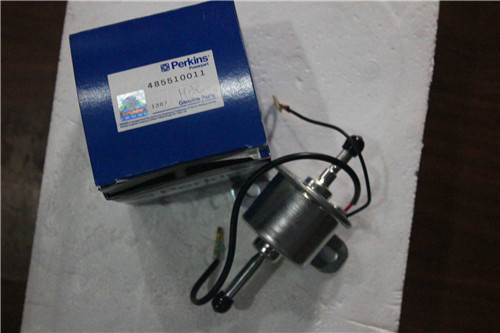

Perkins400柴油发动机电动注油泵

要识别Perkins400柴油发动机电动注油泵,请参考图53。

1.确保有滤芯的燃油滤清器燃油阀(2)处在接通(ON)位置。请参考图50。

2.松开Perkins400柴油发动机燃油滤清器上的排气螺钉(34或5)。

3.运行Perkins400柴油发动机电动注油泵(8)。当排气螺钉中流出不含气泡的燃油时,拧紧排气螺钉。切断电动注油泵。

4.松开Perkins400柴油发动机喷油泵上的接头(10或12)。请参考图54。

注:可能需要卸下回油管(11)才能充注燃油系统。

5.泵压直列注油泵。当接头中流出不含气泡的燃油时,拧紧接头螺栓。

6.发动机现在应能起动。运行起动马达来起动发动机。

注:使用起动马达不要超过15秒。如果15秒后发动机没有起动,则应停下来,再次尝试前先等待30秒钟。

输油泵9

要识别输油泵,请参考图53。

注:必须先运行起动马达才能使用输油泵。使用起动马达不要超过15秒。15秒后应停下来,先等待30秒钟再继续运行起动马达。

1.确保有滤芯的燃油滤清器燃油阀(2)处在接通(ON)位置。请参考图50。

2.松开燃油滤清器上的排气螺钉(34或5)。

3.运行输油泵(9)。当排气螺钉中流出不含气泡的燃油时,拧紧排气螺钉。停止输油泵。

4.松开喷油泵上的接头(10或12)。请参考图54。

注:可能需要卸下回油管(11)才能充注燃油系统。

5.运行输油泵。当接头中流出不含气泡的燃油时,拧紧接头螺栓。停止输油泵。

6.发动机现在应能起动。运行起动马达来起动发动机。

注:使用起动马达不要超过15秒。如果15秒后发动机没有起动,则应停下来,再次尝试前先等待30秒钟。

燃油系统滤清器-更换

渗漏或溅溢到热表面或<, FONT face=宋体>电气部件上的燃油会引起失火。为防止可能的伤害,当更换燃油滤清器或油水分离器滤芯时,要将起动开关断开。应立即将溅溢的燃油清除干净。

注意:不要让脏物进入燃油系统。彻底清洁将要拆开的燃油系统部件的周围区域。在拆开的燃油系统部件上安放适当的盖。

注意:在检查,保养,测试,调整和维修发动机时,务必留心,确保将溢出的液体盛装在容器中。在打开任何腔室或拆解任何储有液体的部件之前,要准备好用合适的容器收集液体。按照本地法规和指令处置所有液体。

Perkins400柴油发动机带滤筒的燃油滤清器

1.关闭供油

典型示例

2.清洁燃油滤清器组件(1)的外部。

3.卸下调节螺钉(2)。

4.卸下滤筒(3)。确保把所有油液排入适当的容器内。

典型示例

5.组装以下各项:密封(8),油封(7),滤筒(3)和分离杯(10).将垫圈(5)和油封(6)放置在调节螺钉(2)上。

6.使用调节螺钉(2)将组件固定在燃油滤清器底座上。

安装新滤清器后需要充注燃油系统。请参阅《Perkins400Perkins400操作和保养手册》,“燃油系统-注油“。

Perkins400柴油发动机带滤芯的燃油滤清器

1.关闭供油阀(1)。

典型示例

2.清洁燃油滤清器组件的外部。

3.松开锁环(2)。

4.卸下滤清器壳体(3)和滤芯。确保把所有油液排入适当的容器内。

典型示例

注:不要用燃油加注燃油滤清器。否则就不能过滤燃油,同时燃油可能受到污染。燃油受到污染会损坏您的燃油系统。

5.组装以下各项:油封(5)、滤芯(6)和壳体(3)。

6.将组装后的部件安装到滤清器底座(4)上。

7.将锁环(2)安装到滤清器座上。转动锁环,锁定组件。

安装新滤清器后需要充注燃油系统。请参阅《Perkins400Perkins400操作和保养手册》,“燃油系统-注油“。

Perkins400柴油发动机带注油泵的燃油滤清器

1.关闭供油阀。

2.清洁燃油滤清器组件的外部。

典型示例

3.使用适当的工具,卸下旋装式滤清器(1)。确保把所有油液排入适当的容器内。

注:不要用燃油加注燃油滤清器。否则就不能过滤燃油,同时燃油可能受到污染。燃油受到污染会损坏您的燃油系统。

4.安装新的旋装式滤清器。用手拧紧旋装式滤清器。

安装新滤清器后需要充注燃油系统。请参阅《Perkins400Perkins400操作和保养手册》,“燃油系统-注油“



项目    零件号    数量    新零件号    描述

2 M145DF21 1 M145DF21 CYLINDER HEAD

2 m145df21 1 m145df21缸盖

3 1 CYLINDER HEAD

3缸1头

4 1 COVER

4 1套

5 2314H008 7 2314H008 SCREW

5 2314h008 7 2314h008螺钉

6 2314H009 4 2314K159 SCREW

6 2314h009 4 2314k159螺钉

7 L2417F01 2 L2417F01I PLUG

7 l2417f01 2 l2417f01i插头

8 L312DF01 2 L312DF01 DOWEL

8 l312df01 2 l312df01销

9 L314AF01 4 L314AF01 INSERT

9 l314af01 4 l314af01插入

10 L314AF11 4 L314AF11 INSERT

10 l314af11 4 l314af11插入

11 L343FF01 8 L343FF02 GUIDE

11 l343ff01 8 l343ff02指南

12 L2412F01 4 0650576 PLUG

12 l2412f01 4 0650576插头

13 L142HF21 4 L142HF21 EXHAUST VALVE

13 l142hf21 4 l142hf21排气阀

14 L142HF11 4 L142HF11 INTAKE VALVE

14 l142hf11 4 l142hf11进气阀

15 L142WF02 16 L142WF02 VALVE COLLET

15 l142wf02 16 l142wf02气阀门弹簧

16 L1744F01 8 L1744F01 VALVE SPRING

16 l1744f01 8 l1744f01气阀门弹簧

17 K145JF02 8 K415JF02 SEAL

17 k145jf02 8 k415jf02密封

18 L341CF01 8 K415JF02 SPRING WASHER

18 l341cf01 8 k415jf02弹簧垫圈

19 3342T012 8 3342T012 CAP

19 3342t012 8 3342t012帽

20 K561AF01 8 K561AF01 TAPPET

20 k561af01 8 k561af01挺杆

21 8 SHIM

8垫片21

21 L2411F02 1 L2411F02 SHIM

21 l2411f02 1 l2411f02垫片

21 L2411F03 1 L2411F03 SHIM

21 l2411f03 1 l2411f03垫片

21 L2411F04 1 L2411F04 SHIM

21 l2411f04 1 l2411f04垫片

21 L2411F05 1 L2411F05 SHIM

21 l2411f05 1 l2411f05垫片

21 L2411F06 1 L2411F06I SHIM

21 l2411f06 1 l2411f06i垫片

21 L2411F07 1 L2411F07 SHIM

21 l2411f07 1 l2411f07垫片

21 L2411F08 1 L2411F08 SHIM

21 l2411f08 1 l2411f08垫片

21 L2411F09 1 L2411F09 SHIM

21 l2411f09 1 l2411f09垫片

21 L2411F11 1 L2411F11 SHIM

21 l2411f11 1 l2411f11垫片

21 L2411F12 1 L2411F12 SHIM

21 l2411f12 1 l2411f12垫片

21 L2411F13 1 L2411F13 SHIM

21 l2411f13 1 l2411f13垫片

21 L2411F14 1 L2411F14 SHIM

21 l2411f14 1 l2411f14垫片

21 L2411F15 1 L2411F15 SHIM

21 l2411f15 1 l2411f15垫片

21 L2411F16 1 L2411F16 SHIM

21 l2411f16 1 l2411f16垫片

21 L2411F17 1 L2411F17 SHIM

21 l2411f17 1 l2411f17垫片

21 L2411F18 1 L2411F18 SHIM

21 l2411f18 1 l2411f18垫片

21 L2411F19 1 L2411F19 SHIM

21 l2411f19 1 l2411f19垫片

21 L2411F21 1 L2411F21 SHIM

21 l2411f21 1 l2411f21垫片

21 L2411F22 1 L2411F22 SHIM

21 l2411f22 1 l2411f22垫片

21 L2411F23 1 L2411F23 SHIM

21 l2411f23 1 l2411f23垫片

21 L2411F24 1 L2411F24 SHIM

21 l2411f24 1 l2411f24垫片

21 L2411F25 1 L2411F25 SHIM

21 l2411f25 1 l2411f25垫片

21 L2411F26 1 L2411F26 SHIM

21 l2411f26 1 l2411f26垫片

21 L2411F27 1 L2411F27 SHIM

21 l2411f27 1 l2411f27垫片

21 L2411F28 1 L2411F28 SHIM

21 l2411f28 1 l2411f28垫片

21 L2411F29 1 L2411F29 SHIM

21 l2411f29 1 l2411f29垫片

21 L2411F31 1 L2411F31 SHIM

21 l2411f31 1 l2411f31垫片

21 L2411F32 1 L2411F32 SHIM

21 l2411f32 1 l2411f32垫片

21 L2411F33 1 L2411F33 SHIM

21 l2411f33 1 l2411f33垫片

21 L2411F34 1 L2411F34 SHIM

21 l2411f34 1 l2411f34垫片

21 L2411F35 1 L2411F35 SHIM

21 l2411f35 1 l2411f35垫片

21 L2411F36 1 L2411F36 SHIM

21 l2411f36 1 l2411f36垫片

21 L2411F37 1 L2411F37 SHIM

21 l2411f37 1 l2411f37垫片

21 L2411F38 1 L2411F38 SHIM

21 l2411f38 1 l2411f38垫片

21 L2411F39 1 L2411F39 SHIM

21 l2411f39 1 l2411f39垫片

21 L2411F41 1 L2411F41 SHIM

21 l2411f41 1 l2411f41垫片

21 L2411F42 1 L2411F42 SHIM

21 l2411f42 1 l2411f42垫片

21 L2411F43 1 L2411F43 SHIM

21 l2411f43 1 l2411f43垫片

21 L2411F44 1 L2411F44 SHIM

21 l2411f44 1 l2411f44垫片

21 L2411F45 1 L2411F45 SHIM

21 l2411f45 1 l2411f45垫片

21 L2411F46 1 L2411F46 SHIM

21 l2411f46 1 l2411f46垫片

21 L2411F47 1 L2411F47 SHIM

21 l2411f47 1 l2411f47垫片

21 L2411F48 1 L2411F48 SHIM

21 l2411f48 1 l2411f48垫片

21 L2411F49 1 L2411F49 SHIM

21 l2411f49 1 l2411f49垫片

(21) L2411F01 1 L2411F01I SHIM

(21)l2411f01 1 l2411f01i垫片

(21) L2411F02 1 L2411F02 SHIM

(21)l2411f02 1 l2411f02垫片

(21) L2411F03 1 L2411F03 SHIM

(21)l2411f03 1 l2411f03垫片

(21) L2411F04 1 L2411F04 SHIM

(21)l2411f04 1 l2411f04垫片

(21) L2411F05 1 L2411F05 SHIM

(21)l2411f05 1 l2411f05垫片

(21) L2411F06 1 L2411F06I SHIM

(21)l2411f06 1 l2411f06i垫片

(21) L2411F07 1 L2411F07 SHIM

(21)l2411f07 1 l2411f07垫片

(21) L2411F08 1 L2411F08 SHIM

(21)l2411f08 1 l2411f08垫片

(21) L2411F09 1 L2411F09 SHIM

(21)l2411f09 1 l2411f09垫片

(21) L2411F11 1 L2411F11 SHIM

(21)l2411f11 1 l2411f11垫片

(21) L2411F12 1 L2411F12 SHIM

(21)l2411f12 1 l2411f12垫片

(21) L2411F13 1 L2411F13 SHIM

(21)l2411f13 1 l2411f13垫片

(21) L2411F14 1 L2411F14 SHIM

(21)l2411f14 1 l2411f14垫片

(21) L2411F15 1 L2411F15 SHIM

(21)l2411f15 1 l2411f15垫片

(21) L2411F16 1 L2411F16 SHIM

(21)l2411f16 1 l2411f16垫片

(21) L2411F17 1 L2411F17 SHIM

(21)l2411f17 1 l2411f17垫片

(21) L2411F18 1 L2411F18 SHIM

(21)l2411f18 1 l2411f18垫片

(21) L2411F19 1 L2411F19 SHIM

(21)l2411f19 1 l2411f19垫片

(21) L2411F21 1 L2411F21 SHIM

(21)l2411f21 1 l2411f21垫片

(21) L2411F22 1 L2411F22 SHIM

(21)l2411f22 1 l2411f22垫片

(21) L2411F23 1 L2411F23 SHIM

(21)l2411f23 1 l2411f23垫片

(21) L2411F24 1 L2411F24 SHIM

(21)l2411f24 1 l2411f24垫片

(21) L2411F25 1 L2411F25 SHIM

(21)l2411f25 1 l2411f25垫片

(21) L2411F26 1 L2411F26 SHIM

(21)l2411f26 1 l2411f26垫片

(21) L2411F27 1 L2411F27 SHIM

(21)l2411f27 1 l2411f27垫片

(21) L2411F28 1 L2411F28 SHIM

(21)l2411f28 1 l2411f28垫片

(21) L2411F29 1 L2411F29 SHIM

(21)l2411f29 1 l2411f29垫片

(21) L2411F31 1 L2411F31 SHIM

(21)l2411f31 1 l2411f31垫片

(21) L2411F32 1 L2411F32 SHIM

(21)l2411f32 1 l2411f32垫片

(21) L2411F33 1 L2411F33 SHIM

(21)l2411f33 1 l2411f33垫片

(21) L2411F34 1 L2411F34 SHIM

(21)l2411f34 1 l2411f34垫片

(21) L2411F35 1 L2411F35 SHIM

(21)l2411f35 1 l2411f35垫片

(21) L2411F36 1 L2411F36 SHIM

(21)l2411f36 1 l2411f36垫片

(21) L2411F37 1 L2411F37 SHIM

(21)l2411f37 1 l2411f37垫片

(21) L2411F38 1 L2411F38 SHIM

(21)l2411f38 1 l2411f38垫片

(21) L2411F39 1 L2411F39 SHIM

(21)l2411f39 1 l2411f39垫片

(21) L2411F41 1 L2411F41 SHIM

(21)l2411f41 1 l2411f41垫片

(21) L2411F42 1 L2411F42 SHIM

(21)l2411f42 1 l2411f42垫片

(21) L2411F43 1 L2411F43 SHIM

(21)l2411f43 1 l2411f43垫片

(21) L2411F44 1 L2411F44 SHIM

(21)l2411f44 1 l2411f44垫片

(21) L2411F45 1 L2411F45 SHIM

(21)l2411f45 1 l2411f45垫片

(21) L2411F46 1 L2411F46 SHIM

(21)l2411f46 1 l2411f46垫片

(21) L2411F47 1 L2411F47 SHIM

(21)l2411f47 1 l2411f47垫片

(21) L2411F48 1 L2411F48 SHIM

(21)l2411f48 1 l2411f48垫片

(21) L2411F49 1 L2411F49 SHIM

(21)l2411f49 1 l2411f49垫片

(21) L2411F51 1 L2411F51 SHIM

(21)l2411f51 1 l2411f51垫片

(21) L2411F52 1 L2411F52 SHIM

(21)l2411f52 1 l2411f52垫片

(21) L2411F53 1 L2411F53 SHIM

(21)l2411f53 1 l2411f53垫片

(21) L2411F54 1 L2411F54 SHIM

(21)l2411f54 1 l2411f54垫片

(21) L2411F55 1 L2411F55 SHIM

(21)l2411f55 1 l2411f55垫片

(21) L2411F56 1 L2411F56 SHIM

(21)l2411f56 1 l2411f56垫片

(21) L2411F57 1 L2411F57 SHIM

(21)l2411f57 1 l2411f57垫片

(21) L2411F58 1 L2411F58 SHIM

(21)l2411f58 1 l2411f58垫片

(21) L2411F59 1 L2411F59 SHIM

(21)l2411f59 1 l2411f59垫片

(21) L2411F61 1 L2411F61 SHIM

(21)l2411f61 1 l2411f61垫片

22 L141DF01 1 3141D351 CAMSHAFT

22 l141df01 1 3141d351凸轮轴

23 L112TF03 1 L112TF03 WOODRUFF KEY

23 l112tf03 1 l112tf03半圆键

24 K418FF05 1 K418FF05 SEAL - CAMSHAFT

24 k418ff05 1 k418ff05密封凸轮轴

25 K418FF02 1 K418FF02 SEAL - CAMSHAFT

25 k418ff02 1 k418ff02密封凸轮轴
