卡特彼勒柴油发动机燃油计量单元故障专项故障全解

卡特彼勒柴油发动机燃油计量单元故障专项故障全解

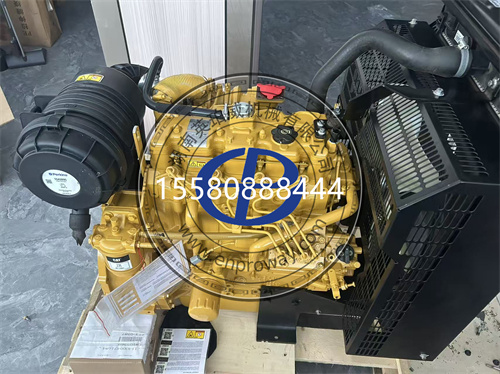

26.1 燃油计量单元系统核心结构与原厂功能介绍
卡特彼勒国四/国五/国六高压共轨电控柴油发动机全系标配燃油计量单元（IMV油量计量阀），适配C4.4、C6.6、C7.1、C9.3、C13、C15、C18等全系共轨机型，安装于高压油泵进油前端，是共轨系统燃油压力精准调控的前置核心部件。整套系统由燃油计量单元阀体、PWM电磁线圈、阀芯滑阀、复位弹簧、密封胶圈、低压进油道、油泵燃油腔、ECM脉冲调制控制程序、线路信号回路组成闭环燃油流量调控体系。区别于传统机械油量调节机构，卡特燃油计量单元为高频电磁比例式电控阀，通过ECM占空比信号实时精准控制进入高压油泵的燃油流量，间接控制共轨轨压，是发动机启动、动力、怠速、油耗、限速限扭、喷油稳定的第一道核心精密控制元件。

原厂核心功能
1. 轨压精准调控功能：依据发动机转速、负载、水温、油门开度，ECM输出PWM占空比信号，动态调节计量阀开合流量，精准匹配高压油泵进油量，稳定共轨轨压，保证全工况喷油压力恒定，杜绝压力偏高/偏低导致的燃烧紊乱。
2. 启动稳压建压功能：开机瞬间精准控制初始进油量，快速建立启动所需轨压，缩短启动延时、提升冷机启动成功率，解决难启动、启动抖动、启动冒白烟等基础工况问题。
3. 怠速自适应稳速功能：怠速工况微调节燃油供给流量，补偿油泵磨损、油路损耗、压力偏差，稳定怠速转速、消除怠速漂移、怠速忽高忽低故障，保障整机运转平顺性。
4. 动态动力响应功能：加速、重载工况快速提升燃油供给量，同步提升轨压响应速度，消除加速迟滞、动力疲软、爬坡无力问题；轻载工况适度限流稳压，降低过量供油损耗，优化燃油经济性。
5. 故障自检跛行保护功能：内置电磁反馈闭环监测，线圈断路、短路、阀芯卡滞、信号失准时，系统即刻存储P0251、P0253、P0254、0004-06等专属故障码，触发故障灯报警、跛行限扭、限速保护，避免轨压异常损毁喷油器、高压油泵、共轨管。
6. 油路压力过载防护功能：异常工况下通过限流泄压，避免高压油泵过量泵油、轨压超限爆压、油路高压渗漏，保护整个高压共轨油路系统安全稳定运行。
26.2 工程全场景应用范围

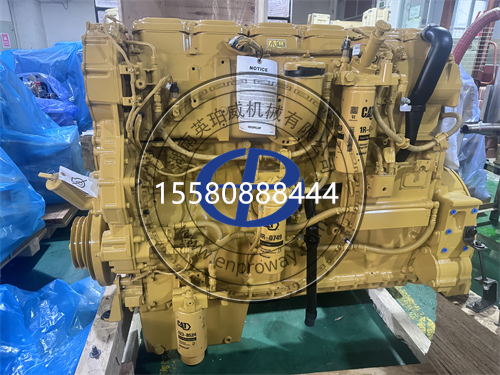

卡特燃油计量单元系统全面配套新款卡特挖掘机、装载机、推土机、平地机、矿用自卸车、油田动力设备、国四/国五发电机组、工程重载电控机组全系高压共轨机型。长期适配矿山高粉尘、工地长期怠速、频繁启停、高低速交替作业、油品杂质多、水分超标、油路油泥堆积、低温冷启动、高温重载冲击等极端工况。燃油计量单元故障属于共轨系统最高发、误诊率极高、连带故障最多的核心故障，轻症怠速不稳、油耗偏高、启动困难；中重度动力限扭、无法启动、轨压异常、频繁熄火、整机趴窝，是中小维修、油路维保、共轨故障抢修的高频刚需重点项目。
26.3 燃油计量单元故障精准故障现象（原厂分型、现场秒判）
卡特燃油计量单元故障核心特征为阀芯卡滞、线圈电气失效、流量调节失准、轨压过低/过高、供油紊乱，分为机械卡滞类、电气故障类、参数漂移类、油路衍生类四大故障体系，原厂细分七大专属故障现象，可快速区分故障等级与维修方案，精准区别油泵、喷油器、油路故障：
1. 冷机难启动、启动延时、启动抖动（阀芯轻微卡滞轻症）
热机启动基本正常，冷机启动需要多次打火、启动延时明显、启动瞬间抖动冒白烟；启动后怠速基本稳定，无明显故障灯常亮；ET读取启动轨压建立缓慢、初始供油流量偏低，属于计量单元阀芯轻微积碳卡滞、响应迟滞轻症故障。
2. 怠速不稳、转速漂移、无规律轻微抖动（调节精度衰减）
热机怠速工况转速忽高忽低、轻微游车、运转不平稳；无缺缸、无喷油器故障、无油路堵塞，空载正常、轻载工况轻微抖动；轨压数据小幅波动、供油流量自适应偏差，为计量单元调节线性失准、阀芯磨损轻症故障。
3. 油耗飙升、加速无力、动力迟滞（流量调节不足）
发动机无冒烟、无机械异响、无增压故障，但提速反应慢、爬坡动力疲软、重载掉速；同等工况燃油消耗大幅升高；ECM指令供油充足，但实际进入油泵流量不足、轨压上不去，属于计量单元常开开度不足、阀芯卡滞限流典型故障。
4. 故障灯常亮、跛行限扭、转速受限（电气核心故障）
仪表发动机故障灯常亮，设备固定进入跛行模式、动力与转速严格受限；诊断仪高频报P0251计量控制开路、P0253信号偏低、P0254供油过量、0004-06燃油执行器故障；清码后短期复现，为线圈烧毁、线路虚接、信号失效典型电控故障。
5. 重载熄火、轨压异常波动（阀芯卡滞重度故障）
空载、轻载工况正常，大负载、爬坡、连续作业瞬间无规律熄火；轨压瞬间暴跌或暴涨、供油流量紊乱；熄火后重启可短暂恢复，属于计量单元阀芯卡死、流量失控、调节闭环失效重度故障。
6. 无法启动、轨压无法建立（完全失效故障）
起动机运转正常、电瓶电压充足、油路通畅、油泵正常工作，但发动机完全无法启动；ET读取共轨轨压始终为0或极低数值，无燃油建压过程；为计量单元完全卡滞关闭、线圈断路、彻底不供油的重度瘫痪故障。
7. 冒黑烟、轨压超高、油路泄压（卡滞常开故障）
怠速、加速工况冒黑烟，燃油过量供给、燃烧不充分；共轨轨压持续超高、频繁触发高压保护；严重时出现油路渗油、油泵高温，为计量单元阀芯卡死常开、无节制供油、流量失控故障。
26.4 燃油计量单元故障全维度深度原因分析（分层溯源、全覆盖）
结合卡特原厂故障数据库与共轨机型维保大数据，卡特燃油计量单元故障分为燃油杂质油泥卡滞、电磁线圈老化烧毁、线路电气虚接故障、阀芯磨损泄压、油品水分超标、供电电压波动、标定自适应漂移、油路衍生堵塞八大核心诱因，100%覆盖现场所有计量单元故障，清晰区分可清洗修复、校准复位、线路整改、总成更换四级维修等级。
1. 燃油杂质、油泥胶质卡滞（占比46%、第一高发核心故障）
工地油品品质差、燃油滤芯超期未换、油箱底部杂质堆积，燃油中的金属粉末、油泥、胶质持续附着在计量单元阀芯、阀套、活动间隙；长期油压冲击、高温烘烤固化，导致阀芯活动卡顿、行程受限、开合不顺畅。轻微卡滞造成响应迟滞、怠速不稳；重度卡滞直接卡死常开/常闭，引发无法启动、熄火、轨压异常、限扭报码全系连锁故障，是计量单元最普遍、最高发的基础故障。
2. 电磁线圈老化、烧毁失效（占比22%、主力电控故障）
卡特燃油计量单元为高频PWM电磁工作部件，长期高频吸合调节、发动机高温烘烤、持续震动疲劳，内部线圈绝缘老化、匝间短路、线圈烧毁；标准电阻区间为2.5–3.5Ω，线圈老化后阻值偏移、开路或短路，直接触发P0251、0004-06故障码，导致供油调节瘫痪、设备跛行限扭，工时超3500小时设备高发。
3. 线束插头电气故障（占比14%、间歇性疑难故障）
计量单元安装于高压油泵侧边，长期接触高温、油污、水汽、粉尘，插头针脚氧化、发黑、进水、退针；线束拉扯磨损、绝缘层破损、打铁不良，出现PWM信号虚接、间歇性断路/短路、供电不稳。故障随震动、温度随机复发，清洗阀体无效、换件短期复发，是维修行业高频误诊疑难故障。
4. 阀芯磨损、间隙过大泄压（占比8%、老化损耗故障）
长期燃油冲刷、高频往复运动，阀芯与阀套配合间隙磨损超标、密封精度下降，出现内部泄压、流量失控；ECM指令与实际供油流量偏差巨大，轨压稳压失效、油耗飙升、动力紊乱，属于不可逆机械磨损故障，清洗修复无效，必须更换总成。
5. 燃油水分超标、腐蚀阀体（占比5%、油品诱因）
油水分离器失效、长期不排水、燃油含水超标，水分进入计量单元内部，腐蚀阀芯、弹簧、线圈金属结构；导致阀体卡滞、动作迟滞、线圈漏电、信号漂移，大幅加速部件老化失效，形成油品劣化衍生故障。
6. 供电电压波动、瞬间掉电（占比3%、电气环境故障）
发电机发电不稳、电瓶虚接、搭铁不良、启动电压骤降，导致计量单元工作电压不稳定、PWM信号失真、调节逻辑错乱；出现偶发熄火、轨压波动、假性故障码、自适应漂移，常规排查难以发现，属于隐性电气工况故障。
7. 原厂标定失效、自适应漂移（占比1.5%、软件适配故障）
清洗阀体、拆装更换配件、更换油泵后未做原厂计量单元学习标定；ECM自适应数据漂移、占空比参数失配，导致指令开度与实际流量不匹配，机械电气全部正常，但持续轨压不稳、工况紊乱、偶发报码。
8. 油路堵塞、低压供油不足（占比0.5%、衍生故障）
燃油滤芯堵塞、低压油路漏气、输油泵压力不足（标准怠速≥2.5bar、全负荷≥4.0bar），导致计量单元供油压力不足、流量不稳，衍生调节失准、轨压低、动力弱故障，属于油路前置衍生故障。

26.5 燃油计量单元原厂标准化闭环修复工艺（分级处置、零报码、稳轨压）
严格遵循卡特原厂先查油路、再测电气、清洗修复、标定适配、总成更换、全工况验证核心维修原则，坚持“能洗不修、能修不换、最小维保成本“，分级根治计量单元卡滞、报码、熄火、难启动、轨压异常、油耗飙升等全系故障，杜绝盲目换件、无效维修、过度维保。
第一步：故障精准定级、数据电气诊断（必做）
使用卡特ET原厂诊断仪读取故障码、实时轨压、供油流量、PWM占空比自适应数据；万用表测量计量单元线圈电阻，核对2.5–3.5Ω原厂标准区间；检测线路高端24V、低端3.5V基准电压，精准区分机械卡滞、电气失效、线路故障、标定漂移、油路不足故障类型，判定维修等级。
第二步：低压油路全域整改养护（前置基础步骤）
检查燃油滤芯、油水分离器、低压管路密封性，更换超期滤芯、排空油路积水；检测低压供油压力，确保怠速≥2.5bar、全负荷≥4.0bar；清理输油泵滤网、疏通油路堵塞、修复管路漏气，排除前置油路供油不足隐患，避免衍生计量调节故障。
第三步：计量单元阀体深度清洗修复（轻症首选）
断开电瓶电源，拆卸计量单元总成、密封胶圈；使用共轨专用精密清洗剂浸泡阀体、阀芯、阀套，彻底清除油泥、胶质、积碳杂质；手动测试阀芯往复运动顺畅无卡顿、无卡滞、无旷量；清理油泵进油道残留杂质，更换全新密封胶圈，复位安装，解决轻微卡滞、响应迟滞轻症故障。
第四步：电气线路、插头系统全域整改
全面检测计量单元供电、接地、PWM信号线路通断与阻值，核对原厂电压参数；拆解防水插头，清理针脚氧化、油污、水渍、锈蚀，修复退针、松旷、破皮线束；更换老化防水胶圈、加固线束防震防磨固定、重做线路绝缘防护与接地处理，彻底根治间歇性虚接、信号漂移、随机报码故障。
第五步：计量单元总成原厂更换（重度硬件失效）
针对线圈烧毁、阻值异常、阀芯磨损间隙过大、泄压失控、清洗后仍调节失准的重度不可逆故障，直接更换卡特原厂同型号燃油计量单元总成；严禁混用副厂件，杜绝参数偏差、线性失准、短期复发轨压异常、报码限扭问题。
第六步：原厂计量单元自适应标定学习（核心关键步骤）
清洗、维修、换件后，使用卡特ET原厂诊断仪进入燃油系统，执行燃油计量单元零点标定、全行程自适应学习、轨压闭环校准；清除历史故障日志、复位自适应漂移数据，匹配ECM占空比控制逻辑，解决机械电气正常但电控报错、轨压不稳、工况紊乱的软件适配问题。
第七步：全工况梯度试车、闭环验证
冷机启动、怠速、空载、轻载、重载梯度试车，全程监测轨压稳定性、PWM占空比跟随度、供油流量线性、启动工况；验证无故障复报、无怠速抖动、无熄火、动力恢复正常、油耗平稳，判定故障彻底根治、无复发隐患。
26.6 燃油计量单元专项原厂维保零配件明细（中小维修批量常备）
本清单全覆盖卡特全系高压共轨机型燃油计量单元故障对应核心总成、密封耗材、线路配件、油路配套、清洗标定工装，全部为卡特原厂正品、阻值精准、线性匹配、耐油耐压，适配工地紧急抢修、门店日常维保、批量备货，杜绝副厂件阻值偏差、调节失准、卡滞复发、轨压不稳问题。
1. 原厂燃油计量单元核心总成（专治线圈烧毁、阀芯磨损、调节失效）
- 卡特原厂燃油计量单元IMV阀总成（适配C7.1/C9.3/C13/C15/C18全系共轨机型）
- 原厂高压油泵油量控制阀、电磁比例计量阀总成
- 计量单元电磁线圈、精密阀芯阀套原厂替换组件
- 原厂再制造计量单元、整机标定适配总成
2. 密封防水耐油配件（专治漏油、泄压、进气工况紊乱）
- 燃油计量单元原厂O型密封胶圈、耐油耐高温密封圈
- 计量阀安装密封垫片、油泵对接密封套件
- 高压油路耐油密封胶、防渗漏养护耗材
- 阀体防水防尘防护垫、防震固定配件
3. 低压油路配套配件（专治供油不足、杂质卡滞根源）

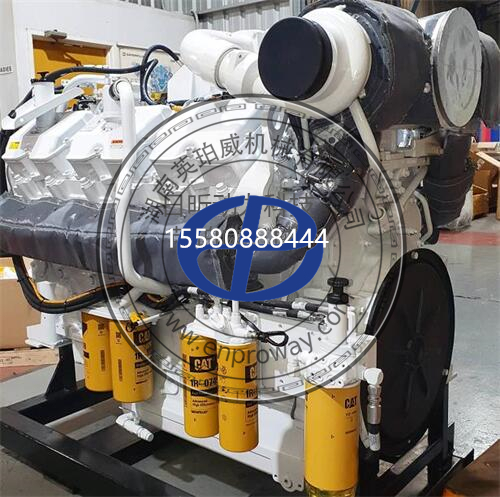

- 卡特原厂燃油滤芯、油水分离器滤芯（1R-0750主力型号）
- 低压供油耐高温油管、油路密封接头、卡箍总成
- 输油泵滤网、油路防堵塞保护配件
- 燃油系统排水养护耗材、油路清洁配套药剂
4. 线束插头电气配件（专治虚接、氧化、间歇性故障）
- 燃油计量单元原厂三针防水插头、公母对接端子总成
- 耐油耐高温线束套管、线路防磨防震保护护套
- 插头防松锁扣、防水防尘堵头、退针修复专用套件
- 电路防锈喷剂、针脚抗氧化、线路绝缘修复耗材
5. 清洗疏通维保耗材（专治油泥卡滞、阀芯卡顿）
- 共轨系统专用精密计量阀清洗剂、油泥胶质溶解剂
- 计量阀芯专用无尘清洗工具、软刷养护套装
- 高压油泵进油道疏通耗材、油路杂质清理套件
- 燃油系统长效防积碳防油泥养护剂、预防性维保耗材
6. 检测标定专用工装（专治参数漂移、标定失效、电气排查）
- 卡特ET原厂诊断仪、计量单元自适应学习与轨压标定工具
- 高精度万用表、计量线圈电阻检测工装
- 低压燃油压力检测仪、油路压力校验设备
- PWM信号波形检测仪、占空比参数校准工装
