珀金斯Perkins 900/1000/1100系列发动机26560145燃油预滤器套件专项技术手册

珀金斯Perkins 900/1000/1100系列发动机26560145燃油预滤器套件专项技术手册
本节针对珀金斯Perkins 900、1000、1100系列柴油发动机配套的26560145燃油预滤器套件，结合原厂技术标准与工程维保经验，系统梳理产品功能、应用场景、适配机型、原厂维保零配件明细、常见故障成因分析及***维护技术方案，全面覆盖工业动力、发电机组、工程机械等多场景维保需求。
10.1 产品基础概述与核心参数
26560145是珀金斯原厂配套900/1000/1100系列柴油发动机的燃油预滤器总成套件，为燃油供给系统第一道过滤屏障，负责在燃油进入高压油泵、喷油器之前，预先过滤柴油中的水分、杂质颗粒、胶质沉淀物，保护精密燃油系统部件免受磨损、腐蚀与卡滞故障。该套件为一体式旋装结构，集成滤杯、放水阀、传感器接口，安装便捷、维护简单，是珀金斯中大功率柴油发动机燃油系统的核心易耗配件。
参数项 技术规格 说明
原厂零件号 26560145 珀金斯官方标准件号，可溯源验证
过滤精度 10μm（微米） 对10μm以上杂质颗粒过滤效率≥98.5%
油水分离效率 ≥93% 符合ISO 4020标准，有效分离柴油中游离水
额定流量 180 L/h 适配900/1000/1100系列全工况燃油供给需求
工作压力范围 0–10 bar 适配低压燃油输送系统压力区间
工作温度范围 -30℃ ~ +120℃ 适配南北极、高温沙漠等极端工况
滤杯材质 高强度工程塑料+铝合金底座 透明可视杯体，便于观察水位与杂质状态
接口螺纹 M16×1.5 标准燃油管路接口规格
套件组成 滤芯总成+滤杯+放水阀+密封圈+安装支架 全套更换配件，一次性配齐
10.2 26560145燃油预滤器套件核心功能
10.2.1 高精度杂质预过滤功能
采用多层复合过滤介质（玻璃纤维+纤维素复合结构），可高效过滤柴油中的铁锈、粉尘、金属碎屑、胶质沉淀物等固体杂质，过滤精度达10μm，过滤效率≥98.5%。作为燃油系统第一道防线，将绝大部分杂质阻挡在高压油泵、喷油器等精密部件之前，大幅降低精密偶件磨损风险，延长燃油系统使用寿命30%以上。
10.2.2 高效油水分离功能
内置疏水型过滤介质与聚结结构，利用油水密度差原理，使柴油中的游离水滴在滤芯表面聚结长大，沉降到滤杯底部，油水分离效率≥93%。有效防止水分进入高压油泵和喷油器，避免燃油系统锈蚀、喷油器针阀卡滞、燃烧不良、冒白烟等故障，是保障发动机在潮湿环境、雨季、劣质柴油工况下稳定运行的关键部件。
10.2.3 燃油系统保护与寿命延长
通过杂质过滤与油水分离双重防护，全面保护高压油泵柱塞、出油阀、喷油器针阀等精密偶件，避免因杂质磨损导致的喷油压力下降、雾化不良、油耗升高、动力下降等故障。统计数据表明，规范使用原厂26560145预滤器，可使高压油泵使用寿命延长40%，喷油器故障发生率降低60%以上，大幅降低整机运维成本。
10.2.4 状态可视化与便捷维护功能
采用高强度透明滤杯设计，可直观观察内部水位高度、杂质沉积状态，便于运维人员及时发现燃油含水超标、滤芯堵塞等问题。底部配备原厂手动放水阀，无需拆卸滤芯即可定期排放沉积水分，操作简单、维护便捷。同时预留水位传感器接口，可加装电子水位报警器，实现燃油含水超标自动报警，适配智能化机组监控需求。
10.2.5 燃油系统压力缓冲与稳压功能
预滤器腔体具备一定容积缓冲作用，可平滑燃油输送泵带来的压力脉动，稳定低压油路压力，减少喷油器喷油波动，提升发动机运转平稳性。尤其在怠速、低负荷工况下，可有效降低燃油系统噪音与振动，提升整机NVH性能。

10.3 产品核心应用场景与适配机型
10.3.1 适配发动机机型
26560145燃油预滤器套件为珀金斯原厂标准配置，全面适配以下系列发动机机型：
•珀金斯900系列：903-27、904-22、904-27、906-23、906-30等全机型，覆盖30–80kW功率段
•珀金斯1000系列：1004-4、1004-4T、1004-4TA、1006-6、1006-6T、1006-6TA等全机型，覆盖50–150kW功率段
•珀金斯1100系列：1103A-33、1103C-33、1104A-44、1104C-44、1104C-44TA、1106A-70、1106C-70、1106D-E70TA等全机型，覆盖60–200kW功率段
10.3.2 主要应用领域
•发电机组领域：备用电源、常用发电机组、应急消防机组，广泛应用于数据中心、医院、工厂、商业综合体、通信基站等场景
•工程机械领域：挖掘机、装载机、推土机、压路机、摊铺机、叉车等工程机械设备动力配套
•农业机械领域：拖拉机、联合收割机、插秧机、灌溉设备等农业动力设备
•工业动力领域：水泵机组、压缩机、破碎机、输送机等固定工业动力设备
•船舶动力领域：小型船舶主机、船用发电机组、船舶辅机动力
•油田矿山领域：野外作业设备、矿山机械、油田钻井设备等恶劣工况动力配套
10.3.3 典型工况适配优势
•恶劣燃油品质工况：在柴油杂质多、含硫量高、水分超标的地区，预滤效果显著，有效保护燃油系统
•高粉尘高污染工况：矿山、工地、水泥厂等粉尘环境下，有效阻挡油箱呼吸进入的粉尘杂质
•低温寒冷工况：低温环境下柴油易结蜡、流动性差，预滤器大流量设计保障供油顺畅
•长期连续运行工况：发电机组、工业动力等24小时连续运行场景，滤芯纳污容量大，更换周期稳定
•潮湿多雨工况：南方雨季、沿海潮湿地区，油水分离功能有效防止燃油系统进水故障
10.4 原厂配套中小维修保养明细（全套零配件）
针对珀金斯900/1000/1100系列发动机常规小修、中修、定期保养工况，整理含26560145燃油预滤器套件在内的原厂全套配套零配件明细，适配日常维保、故障检修、周期性换件需求，所有配件均为原厂标准规格，适配性、通用性100%匹配。
10.4.1 常规小修保养配件（日常例行保养、250H/500H周期保养）
序号 配件名称 原厂零件号 适配机型 维保用途
1 燃油预滤器套件 26560145 900/1000/1100全系列 燃油系统第一道过滤，定期更换保障供油洁净
2 燃油精滤器（主滤） 26560143 900/1000/1100全系列 燃油系统第二道精过滤，与预滤器配套更换
3 机油滤清器 26540244 / 2654407 按机型匹配 润滑系统过滤，每次换机油必换
4 空气滤清器外芯 26510289 / 26510337 按机型匹配 进气系统主过滤，定期检查更换
5 空气滤清器内芯（安全芯） 26510290 / 26510338 按机型匹配 进气安全过滤，外芯更换时同步检查
6 柴油机油（CI-4级） 原厂专用机油 全系通用 每250–500小时定期更换，润滑系统保养
7 燃油预滤器密封圈 26560145配套 全系通用 更换滤芯时同步更换，防止漏油漏气
8 放水阀密封垫 原厂配套 全系通用 放水阀渗漏时更换，保障密封性能
10.4.2 中期保养配件（1000H/2000H周期中修保养）
序号 配件名称 原厂零件号 适配机型 维保用途
1 燃油输送泵（输油泵） 2641A081 / 2641A051 按机型匹配 低压燃油输送，压力不足、供油不畅时更换
2 燃油管路总成 原厂配套 按机型匹配 管路老化开裂、渗漏时更换，保障油路密封
3 喷油器总成 2645A018 / 2645A044 按机型匹配 喷油雾化不良、滴油、动力下降时更换
4 高压油泵总成 2643B028 / 2643B031 按机型匹配 供油压力不足、油泵磨损故障时整体更换
5 燃油含水传感器 2848A015 全系通用 水位报警失灵、传感器损坏时更换
6 手油泵总成 2641A073 全系通用 油路排气、泵油功能失效时更换
7 燃油滤清器座 原厂配套 全系通用 滤座开裂、螺纹损坏、接口渗漏时更换
8 节温器 2485C027 / 2485C028 按机型匹配 冷却系统温控，每2000小时定期检查更换
10.4.3 大修保养配件（3000H/5000H周期大修）
序号 配件名称 原厂零件号 适配机型 维保用途
1 发动机大修包（上下修包） U5LT1199 / U5LT1200 按机型匹配 整机大修密封件全套，含缸垫、油封、密封垫等
2 活塞组件（活塞+环+销） 原厂配套 按机型匹配 缸套磨损、活塞烧蚀、动力下降时更换
3 气缸套组件 原厂配套 按机型匹配 缸套拉伤、磨损超限、烧机油故障时更换
4 曲轴瓦/连杆瓦 原厂配套 按机型匹配 轴瓦磨损、机油压力低、异响故障时更换
5 进排气门组件 原厂配套 按机型匹配 气门密封不严、烧蚀、动力下降时更换
6 涡轮增压器总成 2674A209 / 2674A226 增压机型 增压压力不足、叶轮磨损、漏油故障时更换
7 水泵总成 U5MW0173 / U5MW0175 按机型匹配 水泵漏水、轴承异响、循环不良时更换
8 燃油系统全套密封件 原厂配套 全系通用 大修时全面更换油路密封件，杜绝渗漏
10.5 正规批发销售企业介绍

10.5.1 宁波日昕动力科技有限公司
企业定位：珀金斯Perkins授权核心经销商，专注珀金斯全系列发动机配件批发、整机销售、技术服务一体化企业，深耕华东地区市场十余年，是国内珀金斯配件供应链核心企业之一。
核心优势：
•原厂正品保障：所有26560145燃油预滤器套件及配套配件均为珀金斯原厂直供，带官方防伪标识，可通过零件号溯源验证，100%正品承诺

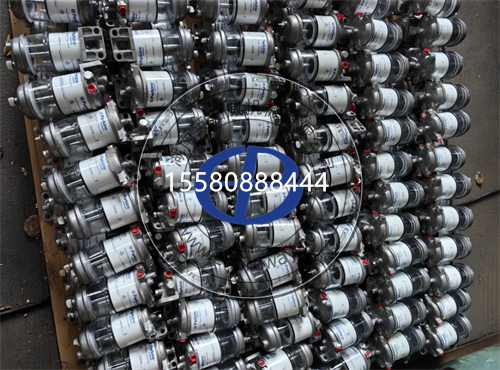

•现货库存充足：常备900/1000/1100系列全机型配件库存，26560145预滤器套件常备库存500套以上，常规配件48小时内发货，急单当日发货
•价格优势明显：一级经销商直供模式，省去中间环节，批发价格比市场零售价低15%–25%，批量采购可享更多阶梯优惠
•技术支持***：拥有10名以上珀金斯认证工程师团队，可提供配件选型、故障诊断、安装指导、维保方案定制等全流程技术服务
•服务范围广泛：服务覆盖浙江、上海、江苏、安徽、福建等华东省市，辐射全国市场，支持全国物流配送，偏远地区可发航空急件
主营产品：珀金斯全系列发动机配件（滤芯、喷油器、油泵、活塞、缸套、轴瓦、涡轮增压器、传感器等）、整机销售、发电机组租赁与维保服务。
10.5.2 湖南英珀威机械有限公司
企业定位：华中地区***珀金斯发动机配件与技术服务企业，专注工程机械、发电机组、工业动力领域珀金斯产品供应与维保，是中南地区珀金斯配件主要批发服务商。
核心优势：
•***品类齐全：全面覆盖900/1000/1100/1300/2000/4000系列全机型配件，26560145燃油预滤器套件及配套燃油系统配件常备库存，支持小批量零售与大批量批发
•质量严格把控：建立完善的入厂检验与出库复检制度，每一件配件都经过严格质量检测，确保原厂正品、性能达标，杜绝假冒伪劣产品
•技术服务深入：提供上门故障排查、现场维修、整机大修、定期保养等落地技术服务，解决客户“买得到配件、不会安装维修“的痛点
•配送快速便捷：长沙总部仓储中心辐射湖南、湖北、江西、广东、广西等中南华南地区，省内当日达、邻省次日达，紧急订单支持专车配送
•售后保障完善：所有原厂配件提供官方质保，质保期内出现质量问题免费退换，同时提供技术咨询、安装指导等终身售后服务
主营产品：珀金斯发动机配件批发、柴油发电机组销售与租赁、发动机大修服务、工程机械动力配套、工业设备维保服务。
10.6 26560145燃油预滤器套件常见故障原因分析
10.6.1 预滤器堵塞、供油压力不足
故障现象：发动机动力下降、加速无力、高速断油、冒黑烟，严重时启动困难、怠速熄火；拆开进油管出油量明显不足，手油泵泵油阻力大。
故障判定标准：预滤器进出口压差≥0.8 bar时判定为堵塞，需立即更换；正常工况压差应≤0.3 bar。
故障原因：
•超期未更换滤芯，杂质、胶质、沥青质大量沉积，堵塞过滤介质微孔
•柴油品质差、杂质含量高，加速滤芯堵塞，缩短使用寿命
•油箱长期未清洗，底部铁锈、油泥、水分大量进入预滤器
•使用副厂劣质滤芯，过滤精度不够、纳污容量小，易堵塞失效
•低温环境下柴油结蜡，堵塞滤芯微孔，导致供油不畅（冬季高发）
10.6.2 燃油含水超标、油水分离失效
故障现象：发动机冒白烟、怠速抖动、运转不稳、动力下降，严重时喷油器针阀卡滞、高压油泵锈蚀；滤杯内水位超过警戒线，底部可见明显水层。
故障判定标准：滤杯内水位高度超过滤杯总高度1/3时，必须立即放水；油水分离效率低于80%时判定为分离失效，需更换滤芯。
故障原因：
•长期未排放滤杯沉积水，水位过高导致水被燃油带入下游油路
•柴油本身含水量超标（劣质柴油、油罐底部存水），超出预滤器分离能力
•滤芯使用时间过长，疏水层失效，油水分离效率下降
•油箱呼吸阀失效，雨季潮湿空气进入油箱冷凝结水
•滤杯密封不严，外部水分渗入（高压水冲洗、雨天露天作业）
10.6.3 预滤器渗漏油故障
故障现象：预滤器接口处、滤杯底部、放水阀位置出现柴油渗漏，严重时滴油明显，地面可见油迹，伴随燃油压力下降、油耗异常升高。
故障原因：
•密封圈老化、变形、破损，安装时未更换新密封圈或涂抹机油润滑
•滤杯拧紧力矩不足或过度拧紧，导致密封面变形、螺纹损坏
•放水阀密封垫磨损、阀芯卡滞，关闭不严导致渗漏
•滤座螺纹滑牙、开裂，或接口平面磕碰变形，密封面不平整
•燃油管路接头松动、油管老化开裂，误判为预滤器渗漏
10.6.4 滤杯破裂、损坏故障
故障现象：透明滤杯出现裂纹、破碎，柴油大量泄漏，发动机立即熄火、无法运行；或滤杯发黄、雾化、透明度下降，无法观察水位。
故障原因：
•冬季低温环境下柴油结蜡体积膨胀，或冰冻导致滤杯胀裂
•外力碰撞、磕碰导致滤杯机械损伤（维修保养操作不当）
•长期使用劣质柴油，含硫量过高腐蚀滤杯材质，导致老化变脆
•使用高压水***直接冲洗预滤器，水压过大导致滤杯破裂
•滤杯材质老化、紫外线照射脆化（长期户外暴晒）
10.6.5 手油泵泵油不足、油路排气困难
故障现象：更换滤芯后无法泵油排空气，发动机难以启动；或运行中油路进气，出现间断性断油、熄火故障。
故障原因：
•预滤器安装时密封圈未装好，导致进气漏气，无法建立真空
•手油泵止回阀磨损、密封不严，泵油时泄压回流
•输油泵故障、供油能力不足，配合预滤器阻力增大导致泵油困难
•燃油管路破损、接头松动，油路多处进气，排气不彻底
•滤芯安装前未预充柴油，导致空气大量进入油路，排气时间长
10.7 ***维护保养方案与技术支持服务
10.7.1 标准化维保周期规范
根据珀金斯原厂技术标准与实际工况经验，26560145燃油预滤器套件的维保周期规范如下：
维保项目 常规工况周期 恶劣工况周期 操作要点
每日检查水位 每日开机前 每日早晚各一次 观察滤杯水位，超过警戒线立即放水
每周排放沉积水 每周一次 每3天一次 打开底部放水阀，排净水后关闭，检查密封
检查外观与渗漏 每250小时 每100小时 检查滤杯、接口、放水阀有无渗漏，外观有无损伤
更换预滤器滤芯 每500小时 每200–300小时 整体更换26560145套件，同步更换密封圈
清洗燃油油箱 每2000小时 每1000小时 彻底清洗油箱底部油泥、铁锈、积水，减少杂质来源
检测燃油系统压力 每1000小时 每500小时 检测预滤器进出口压差，评估滤芯堵塞状态
工况判定标准：矿山、油田、工地、粉尘、高温、劣质燃油、连续24小时运行等场景，均按恶劣工况缩短周期；常规工业、备用电源、清洁燃油工况按常规周期执行。
10.7.2 日常检查维护要点
•水位检查要点：每日开机前透过透明滤杯观察水位，水位达到滤杯1/3高度时必须放水；严禁水位超过滤芯底部，防止水分被带入下游油路
•放水操作步骤：① 停机断电，准备接油容器；② 缓慢拧开底部放水阀，观察流出液体，直到流出纯柴油无水分时立即关闭；③ 擦净放水阀周围油迹，检查有无渗漏；④ 记录放水时间与水量，便于分析燃油含水情况
•外观检查要点：检查滤杯有无裂纹、发黄、雾化；检查接口螺纹、密封圈位置有无渗漏；检查支架固定螺栓有无松动；检查燃油管路有无老化、开裂、鼓包
•压差检测方法：在预滤器进出口安装压力表，发动机额定转速额定负载下读取压差；正常压差≤0.3 bar，0.3–0.8 bar为预警状态，≥0.8 bar必须立即更换
•冬季防冻要点：环境温度低于0℃时，根据温度选用对应标号柴油，防止结蜡堵塞滤芯；露天停放设备做好保温措施，必要时加装燃油预热器
10.7.3 滤芯更换标准操作流程（官方拆装步骤）
更换前准备：准备原厂26560145燃油预滤器套件、接油容器、干净抹布、适量清洁柴油、手套；发动机停机冷却至常温，泄压后操作。

拆卸旧滤芯步骤：
1.关闭燃油箱进油阀门，防止更换过程中柴油大量流出
2.在预滤器下方放置接油容器，承接流出的柴油
3.用滤芯扳手或专用工具卡住旧滤芯，逆时针旋转拧松
4.用手继续旋转取下旧滤芯，注意避免柴油洒出污染
5.清洁滤座安装平面，去除旧密封圈残留、油污、杂质
6.检查滤座螺纹有无损坏、平面有无变形，如有问题先修复
安装新滤芯步骤：
1.取出新滤芯，检查密封圈完好无变形、无破损
2.在密封圈表面均匀涂抹一层清洁柴油，起到润滑密封作用
3.向新滤芯内注入清洁柴油至约2/3满，减少排气时间
4.将新滤芯对准滤座螺纹，顺时针用手轻轻拧入，直到密封圈接触安装平面
5.用滤芯扳手再拧紧3/4圈（约270度），切勿过度拧紧导致密封圈变形损坏
6.打开燃油箱进油阀门，按压手油泵泵油排空气，直到手感有压力、油路充满柴油
7.检查滤芯接口、密封圈位置有无渗漏，如有渗漏需重新拧紧或检查密封圈
8.启动发动机，怠速运行5–10分钟，再次检查渗漏情况，确认正常后交付使用
安装力矩标准：26560145预滤器安装拧紧力矩为25–30 N·m，或手拧到位后再拧3/4圈，严禁用加力杆过度拧紧。
10.7.4 故障应急处理技术方案
•堵塞供油不足应急：途中遇到滤芯堵塞、动力不足时，如有备用滤芯立即更换；无备用时可临时反向冲洗滤芯（不推荐，仅应急使用），到达目的地后立即更换原厂新滤芯
•含水超标应急：发现燃油含水超标立即停机放水，多次放水后仍有水则检查油箱进水原因；喷油器已进水卡滞时，需拆解清洗喷油器，更换全部燃油滤芯，清洗油路
•渗漏油应急：轻微渗漏可拧紧接口、更换密封圈临时处理；严重渗漏导致无法运行时，更换全套预滤器套件，检查滤座与管路状态
•滤杯破裂应急：滤杯破裂柴油大量泄漏时立即停机，切断油路，更换完整预滤器总成，清理泄漏柴油，检查周边部件有无污染
•冬季结蜡应急：柴油结蜡堵塞滤芯时，更换高标号柴油与新滤芯，对燃油管路、滤芯进行加热解冻；严禁用明火直接烘烤，防止火灾
10.7.5 专属技术支持服务
宁波日昕动力科技、湖南英珀威机械为26560145燃油预滤器套件及珀金斯全系列发动机提供全方位技术支持服务：
•配件选型服务：根据发动机型号、序列号精准匹配对应配件，避免选型错误，提供零件号查询与确认服务
•故障远程诊断：***工程师团队提供电话、微信、视频等多渠道远程故障诊断服务，快速定位故障原因，给出解决方案
•现场技术服务：可安排工程师上门进行故障排查、配件更换、整机维修、定期保养等现场服务，解决复杂技术问题
•维保方案定制：根据客户设备工况、使用强度、运行环境，定制个性化维保方案与配件储备计划，优化运维成本
•技术培训服务：为客户运维团队提供珀金斯发动机结构原理、维保操作、故障排查等***技术培训，提升客户自主维保能力
•大修技术支持：提供发动机大修技术指导、专用工具支持、原厂大修配件供应、大修后调试校准等全流程服务
10.8 燃油系统配套维保注意事项
•必须使用原厂正品配件：26560145燃油预滤器套件必须使用珀金斯原厂正品，副厂滤芯过滤精度、油水分离效率、密封性能均不达标，会导致燃油系统早期磨损、喷油器损坏等严重故障，得不偿失
•严格执行更换周期：不得超期使用滤芯，即使外观看起来不脏，内部过滤介质已饱和、分离效率下降，必须按周期更换
•放水操作要规范：定期放水是延长滤芯寿命、保护燃油系统的关键操作，必须严格执行，不能偷懒省略；放水后要确认放水阀关闭严密，防止进气漏油
•更换滤芯要排净空气：更换滤芯后必须彻底排净油路空气，否则会导致启动困难、运行熄火，严重时可能烧坏输油泵
•燃油品质要把控：选择正规加油站合格柴油，避免使用劣质、含水、杂质多的柴油，从源头减少预滤器负担，延长燃油系统寿命
•油箱要定期清洗：燃油系统故障很多源于油箱内部污染，建议每1–2年或2000小时彻底清洗一次油箱，去除底部油泥、铁锈、积水
•配套滤芯同步更换：燃油预滤器与主滤（精滤）建议同步更换，确保整个燃油系统过滤效果，避免只换预滤不换主滤的情况
