一、产品概述与核心技术参数

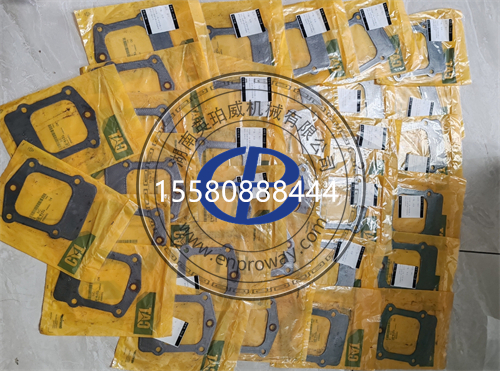

1.1 产品定位
卡特彼勒2413284、9Y7083、1S5772是三款常用的发动机密封垫片产品，作为卡特彼勒发动机中的关键密封元件，承担着防止燃气、机油、冷却液泄漏，同时保持各系统独立运行的重要作用。这些垫片采用优质材料制造，经过精密设计和严格测试，具有优异的耐高温、耐高压、耐腐蚀、抗老化性能，能够在发动机内部高温、高压、高负荷的恶劣工况下长期稳定工作，确保发动机密封可靠、运行高效。
技术要点：垫片虽然是小零件，但在发动机中起着至关重要的作用。据统计，约30%-40%的发动机故障与密封失效有关。垫片泄漏不仅会造成油液浪费、环境污染，还可能导致润滑不足、冷却失效、动力下降、排放超标等严重后果，甚至引发拉缸、抱瓦等重大机械事故。卡特彼勒原厂垫片采用专用配方材料，尺寸精度高、密封性能好、使用寿命长。劣质垫片材质差、尺寸不准，容易老化、泄漏，可能造成数万元甚至数十万元的维修损失。因此，必须使用原厂正品垫片，确保发动机可靠运行。

1.2 各型号产品技术参数
241-3284 密封垫片
参数项目
技术指标
零件号
241-3284（又称2413284）
产品类型
密封垫片（Gasket）
垫片类型
平面密封垫片
主要材料
增强型纤维素/复合材料/金属复合
材料型号
N-8092增强型纤维素垫片材料
厚度
约1.5-2.0mm（根据具体型号）
工作温度
短期最高可达450℃，长期工作≤300℃
工作压力
≤5 MPa（根据应用场景）
耐油性
优秀，耐矿物油、合成油
耐腐蚀性
良好，耐冷却液、燃油、废气
压缩率
15%-30%（根据材料和厚度）
回弹率
≥40%
表面处理
双面防粘涂层，便于安装和拆卸
适用标准
卡特彼勒原厂标准，符合SAE/ISO规范
原产地
美国（卡特彼勒原厂）
9Y-7083 密封垫片
参数项目
技术指标
零件号
9Y-7083（又称9Y7083）
产品类型
密封垫片（Gasket）
垫片类型
气缸垫片/发动机密封垫片
主要材料
多层钢片（MLS）/ 复合垫片材料
材料构成
多层钢板+橡胶涂层，或石棉替代材料
厚度
约1.2-1.8mm（根据具体型号）
工作温度
短期最高可达600℃，长期工作≤400℃
工作压力
≤15 MPa（燃烧室高压密封）
耐油性
优秀，耐机油、燃油
耐腐蚀性
优秀，耐冷却液、燃气、废气
压缩率
10%-20%
回弹率
≥50%
密封唇设计
多层密封唇，确保燃气、机油、冷却液互不窜通
适用标准
卡特彼勒原厂标准，符合SAE/ISO规范
适配机型
C280-8等大型发动机
原产地
美国（卡特彼勒原厂）
1S-5772 密封垫片
参数项目
技术指标
零件号
1S-5772（又称1S5772）
产品类型
密封垫片（Gasket）
垫片类型
薄型平面密封垫片
主要材料
增强型纤维素/复合垫片材料
厚度
0.8 mm（精确厚度）
工作温度
短期最高可达350℃，长期工作≤250℃
工作压力
≤3 MPa（根据应用场景）
耐油性
优秀，耐矿物油、液压油
耐腐蚀性
良好，耐冷却液、燃油
压缩率
20%-35%
回弹率
≥35%
表面处理
双面防粘涂层
适用标准
卡特彼勒原厂标准，符合SAE/ISO规范
适配机型
3508、3512、3516、G3508、G3512、G3520C等
原产地
美国（卡特彼勒原厂）
1.3 卡特彼勒垫片材料特性对比
材料类型
增强型纤维素
多层钢片（MLS）
软木橡胶
耐温性
良好（≤300℃）
优秀（≤600℃）
一般（≤150℃）
耐压性
中等（≤5MPa）
优秀（≤20MPa）
低（≤2MPa）
密封性
良好
优秀
良好
耐油性
优秀
优秀
良好
耐冷却液
良好
优秀
一般
价格
中等
较高
较低
典型应用
进排气歧管、油底壳、气门室盖
气缸盖垫片（缸床）
气门室盖、油底壳
二、应用场景与适配机型
2.1 241-3284垫片应用场景
241-3284垫片主要应用于卡特彼勒发动机的中低温密封部位，包括：
进气系统
- 进气歧管垫片：密封进气歧管与缸盖/缸体，防止漏气
- 进气接管垫片：密封进气管路接头
- 空气滤清器垫片：密封空气滤清器接口
- 增压器进气垫片：密封涡轮增压器进气口
排气系统
- 排气歧管垫片：密封排气歧管与缸盖，防止废气泄漏
- 排气管垫片：密封排气管路接头
- 涡轮增压器垫片：密封增压器与排气歧管接口
- 消音器垫片：密封消音器接口
冷却系统
- 水泵垫片：密封水泵与缸体/缸盖接口
- 节温器座垫片：密封节温器壳体
- 水管接头垫片：密封冷却液管路接头
- 散热器垫片：密封散热器接口
润滑系统
- 机油冷却器垫片：密封机油散热器
- 机油滤清器垫片：密封机油滤清器座
- 机油泵垫片：密封机油泵壳体
- 油底壳垫片：密封油底壳与缸体
2.2 9Y-7083垫片应用场景
9Y-7083是适用于C280-8等大型发动机的气缸垫片，主要应用于：
气缸盖密封（核心应用）
- 气缸盖垫片（缸床）：密封缸盖与缸体，是发动机最重要的密封件
- 燃烧室密封：密封燃烧室内的高温高压燃气
- 机油道密封：密封缸盖与缸体间的机油通道
- 水套密封：密封缸盖与缸体间的冷却液通道
功能特点
- 三道密封系统：燃气密封、机油密封、冷却液密封相互独立
- 多层密封唇：每层都有独立的密封功能，确保可靠密封
- 高压承载：承受燃烧室内的最高压力（可达15-20MPa）
- 高温耐受：承受燃烧室附近的高温（可达600℃以上）
适配发动机系列
- C280系列：C280-6、C280-8、C280-12、C280-16
- 3600系列：3606、3608、3612、3616
- 其他大型发动机：部分3500系列、G系列燃气发动机
2.3 1S-5772垫片应用场景
1S-5772是0.8mm厚的薄型垫片，广泛应用于卡特彼勒3500系列发动机：
发动机本体密封
- 气门室盖垫片：密封气门室盖与缸盖
- 齿轮室垫片：密封前端齿轮室
- 正时齿轮室垫片：密封正时齿轮室
- 挺杆室垫片：密封挺杆室盖
辅助系统密封
- 机油冷却器垫片：密封机油冷却器芯子
- 燃油滤清器垫片：密封燃油滤清器座
- 机油滤清器垫片：密封机油滤清器座
- 水泵垫片：密封水泵壳体
适配发动机系列
- 3500系列柴油机：3508、3508B、3512、3512B、3516、3516B
- G3500系列燃气机：G3508、G3512、G3516、G3520、G3520C
- 其他衍生型号：3500EUI、3500B等系列
2.4 适配设备类型
发电机组系列
功率范围
典型型号
应用垫片类型
小型发电机组
C4.4、C6.6、C7.1
进排气垫、油底壳垫、气门室盖垫
中型发电机组
C9、C11、C13、C15
缸垫、进排气垫、各种密封垫
大型发电机组
3508、3512、3516、C280
缸垫、进排气垫、各种密封垫
特大型发电机组
3606、3608、3612、3616
缸垫、进排气垫、各种密封垫
工程机械系列
设备类型
典型型号
应用垫片类型
挖掘机
320D、330D、336D、349D
缸垫、进排气垫、油底壳垫
装载机
950H、966H、980H、988H
缸垫、进排气垫、各种密封垫
推土机
D6T、D8T、D9T、D10T
缸垫、进排气垫、各种密封垫
矿用卡车
777、785、789、793、797
缸垫、进排气垫、各种密封垫
船用动力系列
功率范围
典型型号
应用垫片类型
小型船机
C7.1、C9、C12
进排气垫、油底壳垫、气门室盖垫
中型船机
C15、C18、3406、3408
缸垫、进排气垫、各种密封垫
大型船机
3508、3512、3516、C280
缸垫、进排气垫、各种密封垫
特大型船机
3606、3608、3612
缸垫、进排气垫、各种密封垫
石油设备系列
- 压裂车：配备C18、C32等发动机
- 修井机：配备C7、C9、C13等发动机
- 固井车：配备C15、C18等发动机
- 钻机动力：配备3500系列、C280系列发动机
应用特点：这三款垫片是卡特彼勒发动机中应用非常广泛的密封件，几乎所有卡特彼勒发动机都会用到不同类型的垫片。垫片属于易损件，是日常保养和维修中经常更换的零件。由于型号众多、规格各异，准确识别零件号非常重要。卡特彼勒原厂垫片都有清晰的零件号标识，便于识别和采购。建议常备常用型号垫片库存，减少设备停机等待时间。特别是气缸盖垫片（缸床），属于关键密封件，一旦失效后果严重，必须使用原厂正品。
三、原厂关联维修保养零配件明细
3.1 垫片配套产品（小修/常规保养）
垫片通常与以下配件一起检查和更换。
气缸盖垫片系列
零件号
配件名称
功能说明
9Y-7083
气缸盖垫片
C280-8发动机缸垫
213-2410
气缸盖垫片
3406、C32、C27发动机缸垫
222-8331
气缸盖垫片
1.7mm厚，323D等机型用
355-0769
上部垫片套件
3508、3512、3516发动机上修包
3550769
气缸垫片修理包
含缸垫及相关密封件
7E6167
气缸盖垫片
部分机型缸垫
111-8015
气缸垫
3306发动机缸垫
进排气歧管垫片系列
零件号
配件名称
功能说明
241-3284
密封垫片
进排气系统、冷却系统用
154-2427
排气歧管垫片
排气歧管与缸盖间密封
9L8027
排气歧管垫片
3204、3208发动机用
161-3411
排气管垫片
排气管路密封
109-5313
排气垫
C10、C12发动机用
3681V516
排气歧管垫片
耐高温石墨垫片
其他密封垫片系列
零件号
配件名称
功能说明
1S-5772
密封垫片
0.8mm厚，3500系列发动机用
T414784
摇臂室盖垫
气门室盖密封垫
T435841
油底壳垫片
油底壳密封垫
118-2797
进水管垫片
C10、C12发动机用
机油散热器垫
机油冷却器垫片
机油冷却器密封
水泵垫片
水泵密封垫
水泵与缸体间密封
齿轮室垫片
齿轮室密封垫
前端齿轮室密封
3.2 发动机中修密封件（中修）
零件号
配件名称
功能说明
上修包
气缸盖上部垫片包
缸盖、气门室、进排气歧管垫片
下修包
气缸体下部垫片包
油底壳、正时齿轮室、曲轴油封等
气门室盖垫
气门室盖密封垫
密封气门室盖，防止机油泄漏
进气管垫
进气歧管垫片
密封进气歧管，防止漏气
排气管垫
排气歧管垫片
密封排气歧管，防止废气泄漏
油底壳垫
油底壳密封垫
密封油底壳，防止机油泄漏
水泵垫
水泵密封垫
密封水泵，防止冷却液泄漏
机油冷却器垫
机油冷却器垫片
密封机油冷却器
3.3 发动机大修密封件（大修）
发动机全车垫片包
零件号
配件名称
说明
全车修包
发动机大修垫片包
含所有密封垫片、油封、O型圈
上修包
气缸盖上部垫片包
缸盖、气门室、进排气歧管垫片
下修包
气缸体下部垫片包
油底壳、正时齿轮室、曲轴油封等
气缸垫
气缸盖垫片（缸床）
缸体与缸盖间密封，最关键垫片
四配套组件（缸内核心运动件）
零件号
配件名称
说明
活塞总成
活塞组件
高强度铝合金锻造，含活塞环销卡簧
活塞环组
活塞环
三道环设计（气环×2 + 油环×1）
活塞销
活塞销
高精度渗碳淬火处理
气缸套
缸套组件
湿式缸套设计，含阻水圈
曲轴与轴承系统
零件号
配件名称
说明
曲轴
曲轴总成
高强度合金钢锻造，全平衡设计
主轴瓦
主轴承
铝合金/铜铅合金，带耐磨涂层
连杆瓦
连杆轴承
铝合金/铜铅合金，带耐磨涂层
止推片
止推轴承
控制曲轴轴向间隙
曲轴前油封
前曲轴油封
前端曲轴密封
曲轴后油封
后曲轴油封
飞轮端曲轴密封
配气机构组件
零件号
配件名称
说明
进气门
进气门
耐热合金钢，头部堆焊耐磨合金
排气门
排气门
高温耐热合金钢，杆部硬镀铬
气门导管
气门导管
铸铁/铜基粉末冶金，导向作用
气门座圈
气门座圈
合金铸铁，与气门配合密封
气门弹簧
气门弹簧
高级弹簧钢，保证气门及时关闭
气门油封
气门杆油封
密封气门杆，防止机油进入燃烧室
摇臂总成
摇臂组件
传递凸轮轴运动，驱动气门开闭
凸轮轴
凸轮轴
控制气门开闭正时和升程
燃油系统配件
零件号
配件名称
说明
喷油器
燃油喷油器
将燃油雾化喷入燃烧室
高压油泵
燃油喷射泵
产生高压燃油，控制喷油正时
燃油滤清器
柴油滤清器
过滤燃油中的杂质和水分
输油泵
输油泵
将燃油从油箱输送到高压泵
喷油器密封件
喷油器修理包
喷油器O型圈、垫片、密封环
冷却系统配件
零件号
配件名称
说明
水泵总成
冷却水泵
驱动冷却液循环，带走热量
节温器
节温器
控制冷却液大小循环，调节温度
散热器
水箱
冷却液与空气热交换
风扇总成
冷却风扇
强制空气流过散热器
水泵垫片
水泵密封垫
密封水泵与缸体接口

四、优质供应商推荐
4.1 日昕动力科技 / 英珀威机械
宁波日昕动力科技有限公司是***的卡特彼勒配件供应商，湖南英珀威机械有限公司是其全资子公司，深耕卡特彼勒配件行业多年，尤其在垫片、密封件、易损件方面具有丰富的经验和充足的库存。
公司核心优势
- 垫片专家：常备卡特彼勒全系列气缸垫、进排气垫、油底壳垫、气门室盖垫等垫片，型号齐全，库存充足
- 原厂品质保障：直接从美国卡特彼勒原厂采购，确保正品品质，拒绝假冒伪劣
- 库存充足：常用垫片、易损件常备库存，紧急订单当日发货
- 价格优势：直接从原厂采购，省去中间环节，价格更有竞争力
- 技术支持：配备***技术团队，提供配件选型指导和故障诊断服务
- 服务网络：宁波总部+长沙分公司，覆盖华东、华南、华中地区
主营卡特彼勒垫片范围
- 气缸盖垫片：各型号缸垫（缸床），从C1.1到C280全系列覆盖
- 进排气歧管垫片：进气垫、排气垫、增压器垫片等
- 油底壳垫片：各机型油底壳密封垫
- 气门室盖垫片：摇臂室盖垫、气门室盖垫
- 水泵垫片：各型号水泵密封垫
- 机油冷却器垫片：机油散热器密封垫
- 齿轮室垫片：正时齿轮室、前端齿轮室垫片
- 全车修包：上修包、下修包、全车大修垫片包
- 其他垫片：各种规格的平面密封垫片、密封垫
其他主营配件
- 发动机件：四配套、曲轴、轴瓦、喷油器、燃油泵、涡轮增压器等
- 过滤系统：燃油滤芯、机油滤芯、液压油滤芯、空气滤芯等全系列滤清器
- 底盘件：支重轮、引导轮、拖链轮、驱动齿、链条总成、履带板等四轮一带
- 液压件：主泵、分配阀、液压马达、油缸密封件等
- 结构件：挖斗、大小臂、加长臂、连杆、摇杆、销轴、衬套等
- 电器件：传感器、电磁阀、电脑板、启动马达、发电机等
- 密封件：O型圈、油封、密封包等各种密封件
联系方式
项目
信息
公司名称
宁波日昕动力科技有限公司
湖南分公司
湖南英珀威机械有限公司
联系电话
15580888444
联系人
欧女士
电子邮箱
demo@Perkins-rx.com
公司地址
长沙市雨花区洞井街道一路967号中海珑庭1#栋14层1401
服务范围
全国配送 + 全球120+国家和地区
采购建议：垫片虽然单价不高，但属于关键密封件，直接影响发动机可靠性和运行成本。劣质垫片材质差、尺寸不准、寿命短，容易泄漏，可能造成油液浪费、动力下降、排放超标等问题，严重时甚至引发拉缸、抱瓦等重大机械事故，维修成本可能是垫片本身价格的几十倍甚至上百倍。英珀威机械常备卡特彼勒全系列垫片，价格合理，发货迅速。建议根据设备情况常备常用垫片库存，特别是气缸垫、进排气垫等易损件，减少设备停机等待时间。大修时建议使用原厂全车修包，确保密封质量。
五、常见故障原因分析
5.1 气缸垫冲蚀击穿（最严重故障，约占30%）
故障现象
- 冷却液中有气泡，膨胀水箱反水、冒泡
- 机油中进水，机油乳化（呈乳白色）
- 冷却液异常减少，无外部泄漏迹象
- 排气管冒白烟（冷却液进入燃烧室蒸发）
- 发动机动力下降，加速无力
- 气缸压力不足，各缸压力差过大
- 发动机水温异常升高，容易开锅
- 严重时“嘶嘶“漏气声，缸盖与缸体连接处漏气
故障原因分析
根据日昕动力维修案例统计，约30%的垫片故障为气缸垫冲蚀击穿，这是最严重的垫片失效模式。造成气缸垫损坏的主要原因包括：
1. 发动机过热：冷却系统故障导致水温过高，缸盖和缸体热膨胀不均，缸垫被反复挤压、烧蚀
2. 缸盖螺栓松动：螺栓松动或预紧力不足，缸垫密封压力不够，高压燃气冲蚀垫片
3. 拧紧顺序不对：缸盖螺栓未按规定顺序和力矩拧紧，缸垫受力不均，局部密封失效
4. 缸盖/缸体平面度超差：缸盖或缸体变形、翘曲，平面度超过0.05mm，垫片无法完全贴合
5. 爆震/早燃：燃油品质差、点火正时不对导致爆震，瞬间压力过大冲坏缸垫
6. 增压压力过高：涡轮增压器故障或调校不当，进气压力过高，燃烧室压力超标
7. 垫片材质差：劣质缸垫材料不耐高温高压，容易烧蚀、击穿
8. 安装不当：缸垫安装方向错误、表面有杂质、涂胶不当等
判定标准与检测方法
检测项目
正常状态
故障判定
冷却液气泡
无气泡或极少量
加速时大量气泡涌出
机油状态
清澈、无水分
乳化、呈乳白色
排气颜色
无色或淡灰色
持续冒白烟
气缸压力
各缸压差≤5%
某缸压力明显偏低
冷却液消耗
正常消耗
异常快速减少
水温
正常工作温度
异常升高、容易开锅
5.2 排气歧管垫片烧蚀泄漏（约占25%）
故障现象
- 排气歧管处有“嘶嘶“漏气声
- 发动机噪音增大，排气声异常
- 排气歧管附近有黑色积碳痕迹
- 机舱内有废气异味
- 涡轮增压器转速下降，增压压力不足
- 发动机动力略有下降，油耗增加
- 严重时排气歧管发红、过热
故障原因
1. 高温烧蚀：排气温度过高，垫片材料被高温烧蚀、碳化，失去弹性
2. 热胀冷缩：频繁冷热循环，垫片反复膨胀收缩，产生疲劳裂纹
3. 螺栓松动：排气歧管螺栓松动，密封压力下降，废气泄漏
4. 安装不当：螺栓拧紧顺序不对，垫片受力不均，局部泄漏
5. 垫片材质差：劣质垫片不耐高温，容易烧蚀、老化
6. 歧管变形：排气歧管受热变形，平面度超差，垫片密封失效
7. 积碳堆积：积碳堆积在密封面，影响垫片贴合，导致泄漏
5.3 油底壳/气门室盖垫片渗漏（约占20%）
故障现象
- 油底壳或气门室盖周围有油迹
- 地面有滴油痕迹
- 机油消耗异常增加
- 发动机表面有油污，积尘明显
- 严重时大量漏油，机油油位快速下降
故障原因
1. 垫片老化：长期使用后，橡胶/材料老化、硬化、失去弹性，密封失效
2. 螺栓松动：固定螺栓松动，密封压力不足，机油渗漏
3. 安装不当：螺栓拧紧力矩不均，垫片压缩量不一致
4. 垫片变形：拆装时垫片变形、扭曲，无法完全贴合
5. 结合面不平：壳体结合面变形、有磕碰，垫片无法完全密封
6. 曲轴箱压力高：曲轴箱通风不良，内部压力过高，将机油压出
7. 油液腐蚀：机油品质差、添加剂腐蚀垫片材料，加速老化
5.4 冷却系统垫片泄漏（约占15%）
故障现象
- 水泵、节温器、水管接头处有冷却液渗漏
- 冷却液液位异常下降
- 发动机水温升高
- 地面有冷却液痕迹（通常为绿色、红色或蓝色）
- 冷却系统压力下降，加压测试泄漏
故障原因
1. 冷却液腐蚀：冷却液变质、酸性增强，腐蚀垫片材料
2. 温度循环：频繁冷热交替，垫片产生疲劳老化
3. 压力过高：冷却系统压力过高，超过垫片承受能力
4. 安装不当：垫片安装不正、有偏移，局部密封失效
5. 结合面粗糙：结合面光洁度不够，有划痕、毛刺，影响密封
6. 垫片老化：长期使用后材料老化、失去弹性
5.5 垫片安装不当失效（约占10%）
故障现象
- 新更换的垫片很快就泄漏
- 垫片有明显的错位、扭曲、损伤
- 局部泄漏严重，其他部位正常
- 螺栓拧紧后垫片挤出
故障原因
1. 安装方向错误：有方向要求的垫片装反了，密封唇朝向错误
2. 表面不清洁：结合面有油污、积碳、杂质，影响密封
3. 涂胶不当：密封胶涂得过多或过少，或用错胶的类型
4. 拧紧顺序不对：未按规定顺序拧紧螺栓，垫片受力不均
5. 拧紧力矩不对：螺栓拧得过紧或过松，都可能导致密封失效
6. 垫片损伤：安装时垫片被划伤、碰伤、扭曲
7. 重复使用：一次性垫片被重复使用，失去密封能力
5.6 故障诊断方法论
垫片故障诊断六步流程：
第一步：确定泄漏位置和类型
仔细观察泄漏部位，确定是哪个垫片泄漏，泄漏的是什么介质（燃气、机油、冷却液）。记录泄漏量、泄漏时机（冷车/热车、怠速/加速）、与温度压力的关系。
第二步：检查垫片外观状态
拆卸垫片，检查外观状态。观察是否有烧蚀、裂纹、硬化、变形、挤出、腐蚀等现象。判断是正常老化磨损还是异常损坏。注意观察泄漏通道的位置和形状，有助于判断故障原因。
第三步：检查结合面状态
检查缸盖、缸体、歧管等结合面的状态。检查平面度、光洁度，有无变形、划痕、腐蚀、积碳等。结合面质量直接影响密封效果和垫片寿命。平面度超差是缸垫反复损坏的常见原因。
第四步：检查工作条件
检查发动机的工作温度、压力、油液品质等参数是否在正常范围内。检查冷却系统、润滑系统、燃油系统是否正常。判断是否存在工况超标、油液污染等问题。
第五步：检查安装质量
检查垫片安装是否正确，方向是否正确，螺栓拧紧顺序和力矩是否符合标准。检查密封胶的使用是否正确。很多垫片故障都是安装不当造成的。
第六步：根因分析与解决方案
综合以上检查结果，分析故障根本原因（是材料问题？安装问题？工况问题？结合面问题？），制定针对性解决方案。简单更换垫片不能解决根本问题，必须消除故障根源，否则会反复损坏。

六、维护保养与技术支持
6.1 检查与更换周期建议
垫片类型
建议更换周期
说明
气缸盖垫片
每8000-12000小时
建议与大修同期更换，发现问题立即更换
排气歧管垫片
每4000-6000小时
高温环境，老化较快
进气歧管垫片
每6000-8000小时
温度较低，寿命较长
油底壳垫片
每6000-8000小时
拆卸后必须更换
气门室盖垫片
每4000-6000小时
经常拆装，容易损坏
水泵垫片
每6000-8000小时
更换水泵时同步更换
机油冷却器垫片
每6000-8000小时
拆卸后必须更换
全车垫片
每次大修
发动机大修时全部更换
说明：垫片的使用寿命受多种因素影响，包括：
- 温度：温度越高，垫片老化越快。排气侧垫片寿命明显短于进气侧
- 压力：压力越高，垫片越容易被冲蚀、挤出
- 介质：油液品质、冷却液品质直接影响垫片寿命
- 振动：发动机振动越大，垫片越容易疲劳损坏
- 安装：安装质量对垫片寿命影响很大，不当安装可能立即失效
- 材质：不同材料的垫片寿命差异很大，原厂正品寿命长
6.2 日常维护要点
每日/每周检查项目
- 外观检查：巡视发动机，检查各密封部位有无渗漏、油迹、水迹
- 油位检查：检查机油、冷却液液位，异常下降及时排查
- 油质检查：观察机油颜色、状态，判断是否进水、变质
- 温度检查：检查发动机水温、油温是否正常
- 排气检查：观察排气颜色，判断是否有冷却液燃烧
- 气味检查：注意有无废气、机油、冷却液异味
每500小时保养项目
- 全面检查各密封部位，记录渗漏情况
- 检查机油、冷却液品质和液位
- 检查冷却系统工作状态
- 检查排气系统有无泄漏
- 检查各连接螺栓有无松动
- 清洁发动机表面，便于发现渗漏
每2000小时保养项目
- 更换机油、冷却液及滤芯
- 检查主要垫片状态，必要时更换
- 检查缸盖螺栓力矩（按规定复紧）
- 检查排气歧管螺栓力矩
- 检查冷却系统，清洗散热器
- 检查曲轴箱通风系统
每4000-6000小时深度保养项目
- 更换气门室盖垫片（根据状态）
- 更换进排气歧管垫片（根据状态）
- 检查更换油底壳垫片（根据状态）
- 检查缸盖平面度（必要时）
- 检查气缸压力，判断缸垫状态
- 冷却系统全面清洗和检查
6.3 垫片安装操作规范
安装前准备
1. 准备好正确型号的垫片，确认零件号、规格、材质
2. 检查垫片外观，确认无缺陷、无老化、无变形
3. 准备专用工具：扭力扳手、密封胶、刮刀、清洁溶剂等
4. 清洁安装部位，去除油污、积碳、杂质、旧垫片残留
5. 检查结合面，确保平整、无划痕、无腐蚀、无变形
6. 检查螺栓、螺母，确保螺纹完好、无拉伸、无滑牙
7. 做好安全措施：停机、断电、冷却、泄压
气缸盖垫片安装要点
1. 检查缸垫规格、型号、厚度是否正确
2. 检查缸垫外观，无裂纹、无破损、无变形
3. 确认安装方向：有“TOP“、“UP“标识的一面朝上
4. 清洁缸体和缸盖结合面，彻底去除积碳、油污
5. 检查缸体和缸盖平面度，≤0.05mm为合格
6. 检查缸套凸出量，确保符合标准
7. 缸垫一般不涂密封胶，特殊情况按说明书要求
8. 将缸垫平稳放在缸体定位销上，不要磕碰、不要扭曲
9. 安装缸盖，按规定顺序和力矩拧紧螺栓
10. 分2-3次逐步拧紧，最后按规定角度转角拧紧
11. 重要提醒：缸垫只要拆过就必须更换新的，绝对不能重复使用！
一般垫片安装要点
1. 检查垫片规格、型号、材质是否正确
2. 检查垫片外观，无裂纹、无破损、无老化
3. 清洁结合面，去除油污、积碳、杂质
4. 检查结合面平面度，确保平整
5. 确认安装方向（有方向要求的垫片）
6. 根据需要涂密封胶（注意：不是所有垫片都需要涂胶）
7. 将垫片平稳放置到位，不要扭曲、不要偏移
8. 安装连接件，按规定顺序和力矩拧紧螺栓
9. 从中间向两边对称拧紧，确保垫片均匀受压
10. 重要提醒：大多数垫片拆卸后必须更换新的，不能重复使用！
重要提醒：
1. 必须使用原厂正品垫片：劣质垫片材质差、尺寸不准、寿命短，容易泄漏，可能造成严重后果。特别是气缸盖垫片，必须使用原厂正品。
2. 必须使用扭力扳手：垫片密封靠的是均匀的压紧力，必须用扭力扳手按规定力矩拧紧。拧得过紧会压坏垫片，过松会泄漏。
3. 必须按顺序拧紧：螺栓必须按规定顺序拧紧，从中间向两边对称拧紧，确保垫片均匀受压。顺序不对会导致垫片受力不均，局部泄漏。
4. 拆卸后必须更换：大多数垫片（特别是缸垫、排气垫）拆卸后会产生塑性变形，失去密封能力，重复使用容易泄漏。只要拆过，就必须换新的。
5. 安装前必须清洁：结合面必须清洁干净，积碳、油污、杂质会导致密封失效。
6. 注意安装方向：很多垫片有方向要求，装反了会完全失效。注意“TOP“、“UP“、“FRONT“等标识。
7. 不要随意涂胶：不是所有垫片都需要涂密封胶。原厂垫片一般设计为不需要涂胶，随意涂胶反而可能影响密封效果。
6.4 延长垫片使用寿命的措施
正确使用方面
- 控制水温：保持正常工作温度，避免发动机过热。水温过高是缸垫损坏的主要原因之一
- 控制负荷：避免长时间超负荷运行，减少燃烧室压力和温度
- 使用优质燃油：使用符合标号的优质燃油，避免爆震、早燃
- 使用优质冷却液：使用符合规格的冷却液，定期更换，防止腐蚀
- 使用优质机油：使用符合规格的优质机油，按时更换，保持油液清洁
- 避免冷车大油门：冷启动后先怠速预热，待水温上升后再加载
- 平稳操作：避免急加速、急减速，减少冲击载荷
维护保养方面
- 定期检查渗漏：定期检查各密封部位，早期发现渗漏及时处理
- 按时更换油液：按规定周期更换机油、冷却液，保持油液品质
- 按时更换滤芯：按时更换各种滤芯，保持油液清洁
- 定期检查螺栓力矩：定期检查缸盖、排气歧管等关键螺栓力矩
- 保持冷却系统良好：定期清洗散热器，检查水泵、节温器
- 保持曲轴箱通风：定期检查曲轴箱通风系统，防止压力过高
- 预防性更换：对重要部位的垫片，在达到寿命前预防性更换
维修质量方面
- 使用原厂正品：必须使用卡特彼勒原厂垫片，确保质量
- ***人员操作：垫片更换由***技术人员操作，确保安装质量
- 使用专用工具：使用扭力扳手等专用工具，确保安装精度
- 严格按标准操作：严格按照维修手册的标准和流程操作
- 检查结合面：更换垫片时检查结合面平面度，必要时修复
- 安装后试压：安装后进行压力测试，检查密封效果
- 热车后复紧：首次热车后，按规定复紧螺栓力矩
6.5 垫片储存与管理
储存条件
- 温度：储存温度5-25℃，避免高温和低温
- 湿度：相对湿度＜65%，保持干燥
- 光照：避免阳光直射和强紫外线照射
- 环境：远离酸碱、溶剂、油脂等化学物质
- 堆放：平放，避免重压、折叠、扭曲，保持平整状态
- 包装：保持原包装，使用前再打开
储存期限
垫片类型
推荐储存期
备注
金属复合垫片
5-8年
耐老化性好，储存期长
增强纤维素垫片
3-5年
常温干燥储存
软木橡胶垫片
2-3年
易老化，注意防潮
橡胶垫片
2-3年
橡胶易老化
管理要求
- 分类存放：按型号、规格、材质分类存放，标识清晰
- ***先出：按照入库时间顺序使用，避免长期存放老化
- 定期检查：定期检查库存垫片状态，发现老化及时处理
- 密封包装：保持原包装，使用前再打开
- 避免混放：不同材质、不同规格的垫片不要混放
- 防潮防压：注意防潮，避免重压变形
6.6 ***技术支持服务
日昕动力科技/英珀威机械不仅提供垫片销售，还提供全方位技术支持服务：
- 垫片选型指导：***技术人员根据发动机型号、工况条件精准匹配垫片
- 故障诊断咨询：资深工程师提供垫片失效分析和解决方案建议
- 缸盖平面检测：***检测缸盖、缸体平面度，判断是否需要修复
- 缸盖维修服务：***维修缸盖，气门座圈铰削、导管更换、平面铣削
- 发动机大修服务：***发动机大修，全程技术指导和配件供应
- 大修技术支持：发动机大修全程技术指导，确保维修质量
- 保养方案定制：根据客户设备工况定制个性化保养方案和垫片更换计划
- 紧急配送服务：常用垫片长沙仓库现货，紧急订单当日发货
- 技术培训：为客户维修团队提供垫片安装和维护培训
- 库存管理服务：帮助客户建立合理的垫片库存，减少资金占用
