珀金斯 1104/C4.4 发动机 3717Y061 油底壳全解析：适配机型、结构参数、授权供应商及漏油磕碰故障诊断

珀金斯 1104/C4.4 发动机 3717Y061 油底壳全解析：适配机型、结构参数、授权供应商及漏油磕碰故障诊断安装指南

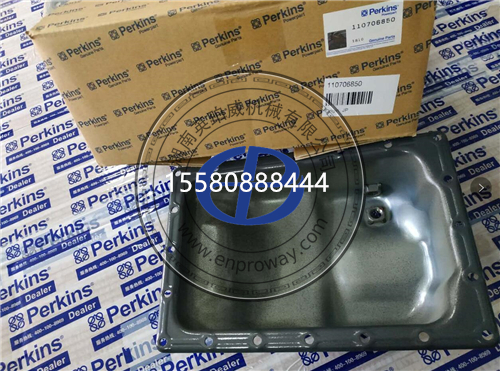

一、3717Y061 油底壳基础信息与适配范围
1.1 产品核心参数概览
表格
参数项 规格说明
原厂件号 3717Y061
替代 / 关联件号 3717P431、T411131、T418267
产品名称 油底壳（机油盘 / 下曲轴箱 / Sump/Oil Pan）
材质 冲压钢板（湿式油底壳）
结构形式 深冲压钢制油底壳，带挡油板、放油螺塞孔、油尺孔
机油容量 8-10L（含机油滤清器）
外形尺寸 约 520mm×320mm×180mm（长 × 宽 × 深）
重量 约 8-10kg（空壳）
结合面螺栓数量 约 22-26 个 M8 螺栓
油底壳垫件号 3681K037
放油螺塞 M18×1.5，带磁性
安装位置 缸体下部，密封曲轴箱下部，储存机油
质保期 原厂件 12 个月
功能定位 储存发动机机油、密封曲轴箱下部、沉淀机油中杂质、散热冷却机油
1.2 精准适配发动机型号
珀金斯 1100/1104 全系列覆盖：
表格
机型系列 具体型号 备注
1004 系列 1004-4、1004-4T、1004-40、1004-40T Phaser 系列
1104A 系列 1104A-44、1104A-44T、1104A-44TA 机械直喷
1104C 系列 1104C-44、1104C-44T、1104C-44TA、1104C-E44T、1104C-E44TA 电控 Tier2
1104D 系列 1104D-44、1104D-44T、1104D-44TA、1104D-E44T、1104D-E44TA 电控 Tier3
发电专用版 1104C-44TAG1/2/3、1104D-44TAG2 发电机组湿式油底壳
工业用版 1104C-44TG1/G2、1104D-44TG1/G2 工程机械用
卡特彼勒共平台机型：
卡特彼勒 3054、3054C、3054E 发动机
卡特彼勒 C4.4 直喷 / 电控发动机
卡特 312D2/313D2/315D/318D/320D2 挖掘机
卡特 416E/420F/430F 挖掘装载机
OEM 配套设备：
JCB 3CX/4CX 挖掘装载机
麦赛费格森、兰迪尼 70-140 马力拖拉机
林德、永恒力 5-10 吨叉车
威尔信、奥林匹亚 50-110kVA 发电机组
三一、徐工 13-20 吨挖掘机
1.3 主要应用领域
工程机械类：
12-20 吨级中小型挖掘机（卡特 312/313/315/318/320、三一 SY135/SY155、徐工 XE135/XE150）
JCB 3CX/4CX 挖掘装载机（两头忙）
5-10 吨内燃平衡重式叉车
3-6 吨轮式装载机、压路机、平地机
伸缩臂叉装车、高空作业平台、摊铺机
农业机械类：
70-140 马力轮式拖拉机
小麦、水稻、玉米联合收割机
青贮机、旋耕机、插秧机
喷灌设备、农用装载机
发电与工业类：
50-110kVA 柴油发电机组（工厂、酒店、工地备用电源）
移动式螺杆空压机、高压水泵机组
破碎设备、钻机、焊接设备
油田、矿山专用设备
二、大中小维修保养配套零配件明细
2.1 小保养（250/500 小时）— 常规保养件
表格
序号 零件名称 原厂件号 数量 与油底壳关联说明
1 机油滤清器 2654407/4587260 1 过滤机油，保持油底壳内机油清洁
2 发动机机油 CF-4/CI-4 级 15W-40 8-10L 油底壳储存的介质
3 放油螺塞垫片 紫铜垫片 M18 1 每次换油更换，防止放油螺塞漏油
4 油底壳磁铁 放油螺塞磁性 1 吸附机油中金属屑，减少轴瓦磨损
2.2 中保养（1000/2000 小时）— 深度维护件
表格
序号 零件名称 原厂件号 数量 与油底壳关联说明
1 油底壳放油螺塞 M18×1.5 磁性 1 螺纹损坏或磁铁失效时更换
2 油底壳螺栓检查 M8×25 22-26 个 检查螺栓扭矩，防止松动漏油
3 油底壳外部清洗 - - 清洗油底壳外部油污、泥土，帮助散热
4 油底壳垫检查 3681K037 1 检查结合面有无渗油，必要时更换
5 机油集滤器密封 随机油泵 1 防止集滤器漏气，机油泵吸空
2.3 大修（8000-15000 小时）— 油底壳大修及关联零件
3717Y061 油底壳检查更换标准
表格
检查项目 合格标准 更换 / 维修标准
油底壳变形 结合面平面度≤0.20mm 平面度超过 0.30mm，校平或更换
裂纹 / 渗漏 无裂纹、无渗漏 有裂纹、砂眼、磕碰穿孔，焊接或更换
螺纹孔 螺纹完好，无滑丝 放油螺塞孔滑丝、螺栓孔滑丝，修复或更换
挡油板 焊接牢固，无脱落 挡油板脱落、开焊，重新焊接或更换
油底壳垫 弹性好，无老化 垫老化、变硬、断裂，必须更换
放油螺塞 磁铁完好，螺纹完好 磁铁失效、螺纹滑丝，更换
油底壳大修必换零件清单
表格
序号 零件名称 原厂件号 数量 更换理由
密封必换件
1 油底壳垫 3681K037 1 拆卸油底壳后必须更换新垫
2 放油螺塞垫片 紫铜垫片 1 每次拆卸放油螺塞更换
3 油底壳螺栓 M8×25 检查更换 螺栓滑丝、变形时更换
清洗检查件
4 机油集滤器 随机油泵 1 清洗滤网，破损时更换
5 油底壳磁铁 随机油螺塞 1 清理吸附的金属屑
6 挡油板 随油底壳 1 开焊脱落时重新焊接
相关密封件
7 下修包 U5LB0382 1 套 包含油底壳垫、前后油封等
8 机油泵密封垫 随机油泵 1 机油泵与缸体密封
9 机油冷却器密封 随机冷 1 套 防止内漏机油进水
损坏更换件
10 油底壳本体 3717Y061 1 磕碰变形、裂纹、穿孔无法修复时更换
11 放油螺塞 M18×1.5 磁性 1 螺纹滑丝、磁铁失效时更换
三、授权销售批发供应商信息
3.1 宁波日昕动力科技有限公司
公司定位： 珀金斯 Perkins 授权华东区域核心代理商，1104/C4.4 系列发动机油底壳***供应商
核心优势：
3717Y061 原厂油底壳常备现货
提供油底壳垫、放油螺塞、螺栓等全套密封件
可提供油底壳变形校平、裂纹焊接维修技术指导
配套提供机油泵、集滤器、机油冷却器等润滑系统零件
浙江地区当日发货，支持华东地区上门技术服务
覆盖工程机械、农业机械、发电设备三大市场
服务热线：15088860848
技术邮箱：fang@perkins-rx.com
公司地址：浙江省宁波市
润滑系统常备库存：
油底壳系列：3717Y061（1104）、T411131（C6.6）、各机型油底壳
油底壳垫、放油螺塞、油底壳螺栓
机油泵、机油集滤器、机油冷却器
机油滤清器、机油压力传感器
卡特 C4.4/C6.6 共平台油底壳及密封件

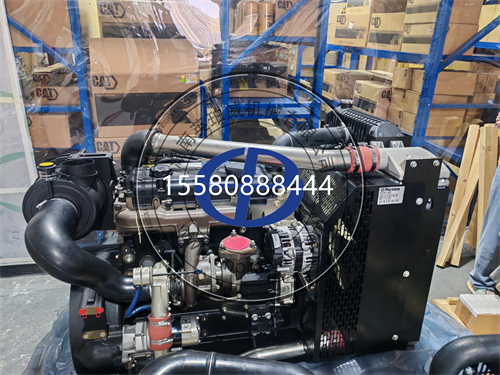

3.2 湖南英珀威机械有限公司
公司定位： Perkins 珀金斯全系列发动机授权代理商，华中地区油底壳及密封件批发中心
核心优势：
珀金斯官方指定特约经销商，100% 原厂油底壳
3717Y061 油底壳及油底壳垫安全库存，支持全国发货
***技术团队提供漏油故障分析、密封技术指导
可提供油底壳螺栓拧紧顺序、扭矩规范
支持 Perkins SPI 系统查询，提供零件分解图
可提供平面度检测、密封胶选用指导
服务热线：15580888444
技术邮箱：glenn@perkins-rx.com
公司地址：湖南省长沙市
服务特色：
提供油底壳漏油故障原因分析与解决方案
油底壳磕碰损坏后的应急处理指导
密封件质量问题原厂质保索赔
修理厂、服务商长期合作批量价格
现场大修技术支持与质量跟踪
油底壳清洗、润滑系统保养方案
3.3 采购注意事项
油底壳真伪鉴别：
原厂油底壳有 Perkins 零件号 3717Y061 钢印或激光标识
钢板厚度均匀，冲压成型规整，无毛刺、变形
结合面平整，平面度符合标准
放油螺塞孔螺纹规整，无滑丝
挡油板焊接牢固，位置正确
表面喷漆均匀，防锈处理到位
油底壳垫选购要点：
原厂油底壳垫 3681K037 为耐油橡胶石棉垫或橡胶垫
厚度均匀，弹性好，无裂纹、气孔
螺栓孔位置准确，与油底壳完全匹配
推荐使用原厂垫，不建议使用纸质垫或自制垫
安装时可在垫两面均匀涂薄薄一层密封胶，禁止涂胶过多
重要提醒：油底壳磕碰变形后不要勉强使用，结合面变形会导致反复漏油，即使换了新垫也会漏。变形严重建议直接更换新油底壳，比反复维修更划算。
四、油底壳相关故障原因深度分析
4.1 油底壳垫漏油 — 最常见故障
故障现象：
油底壳与缸体结合面处有油渍，严重时有机油滴落
机油消耗增加，需要经常补充机油
发动机底部有油泥、灰尘附着
停车后地面有机油油迹
漏油多发生在结合面边角、螺栓孔周围
根因分析：
表格
故障原因分类 具体原因 发生概率
密封垫问题
油底壳垫老化 长期使用，橡胶垫变硬、失去弹性、开裂 30%
油底壳垫质量差 副厂垫不耐油、不耐高温，使用不久就漏油 15%
垫安装错位 安装时垫移位，螺栓孔没对正，压偏 10%
安装问题
螺栓扭矩不均 螺栓松紧不一，有的紧有的松，垫压不实 20%
螺栓扭矩过大 螺栓过紧，油底壳法兰变形，垫压坏 8%
螺栓顺序错误 从一端向另一端拧，油底壳变形 5%
油底壳问题
油底壳变形 磕碰、撞击导致结合面变形，平面度超差 7%
结合面有杂质 安装时结合面没清理干净，有旧胶、杂质 3%
其他原因
曲轴箱压力高 呼吸器堵塞，曲轴箱压力大，从结合面渗油 2%
漏油规律：油底壳垫漏油 90% 是安装问题或垫老化，重新安装时按顺序对角拧紧螺栓、换原厂垫基本都能解决。
4.2 油底壳磕碰损坏 / 裂纹漏油
故障现象：
油底壳底部有明显磕碰凹痕
磕碰处有机油渗出或大量漏出
严重时机油快速泄漏，机油压力报警
多发生在工地、越野路面行驶后
放油螺塞周围、油底壳棱角处易磕碰
根因分析：
路面石头磕碰：工地路面有大石头，通过时托底磕破油底壳（最常见）
过深坑 / 凸起：通过凸起路面时油底壳底部撞击
油底壳固定螺栓松动：油底壳下垂，离地间隙变小容易磕碰
发动机机脚垫损坏：发动机下沉，油底壳位置降低
钢板腐蚀：长期使用，油底壳钢板锈蚀、变薄，容易穿孔
焊接处开焊：挡油板或油底壳焊接处开焊漏油
冻裂：冬天没放防冻液，缸体冻裂连带油底壳裂（较少见）
应急处理：路上磕破油底壳漏油时，可先用肥皂、口香糖临时堵住漏油处，或用环氧树脂胶临时修补，低速开到修理厂，注意机油压力。
4.3 放油螺塞漏油
故障现象：
放油螺塞处有机油渗出或滴漏
螺塞周围有油泥
换油后不久就开始漏油
严重时螺塞孔滑丝，螺塞拧不紧
根因分析：
没换垫片：换油时不换放油螺塞紫铜垫片，旧垫片变形密封不严
垫片质量差：使用硬垫片或纸质垫，密封不好
螺塞扭矩过大：拧得过紧，螺塞孔螺纹滑丝
螺塞没拧紧：换油时螺塞没拧紧，工作中振动松动
螺纹滑丝：多次拆装或拧得过紧，油底壳螺塞孔螺纹损坏
螺塞磁铁吸附铁屑：铁屑垫在垫片处，密封不严
螺塞裂纹：螺塞本身有裂纹或砂眼
4.4 油底壳内有大量金属屑
故障现象：
换油时放油螺塞磁铁上有大量金属屑
机油中有铜屑、铝屑、铁屑
油底壳底部有金属颗粒沉淀
可能伴随机油压力低、发动机异响
根因分析：
轴瓦磨损：主轴瓦、连杆瓦磨损，掉下铜 / 铝质金属屑
气缸套磨损：缸套、活塞环磨损，掉下铁屑
齿轮磨损：正时齿轮、机油泵齿轮磨损，铁屑
轴承损坏：凸轮轴衬套、惰轮轴磨损
新发动机磨合：大修后或新发动机磨合期正常金属屑
拉缸 / 烧瓦：严重故障时大量金属屑
判断技巧：铜屑多是轴瓦磨损，铝屑多是活塞磨损，铁屑多是缸套、齿轮磨损。大量金属屑必须拆检发动机，不能只换机油。
五、安装技术规范与维护服务支持
5.1 油底壳核心技术参数
关键安装参数：
表格
项目 标准值 备注
油底壳螺栓扭矩 20-24N·m 推荐 22N・m，禁止过紧
放油螺塞扭矩 30-35N·m 不要用加力杆拧
油底壳结合面平面度 ≤0.20mm 超过 0.30mm 需校平
机油容量 8-10L 含机油滤清器
正常机油油位 油尺上下刻度线之间 不要超过上限，不要低于下限
曲轴箱压力 -0.5~+0.5kPa 压力过高检查呼吸器
机油工作温度 80-110℃ 最高不超过 120℃
密封胶选用标准：
推荐使用耐油硅***密封胶（如乐泰 587、回天 587）
禁止使用含硅***过多的密封胶，防止堵塞机油道
涂胶要薄而均匀，胶条直径约 2-3mm
涂胶后 5-10 分钟内安装，胶固化前不要加油启动
5.2 标准安装工艺流程
拆卸旧油底壳：
放净机油：热车时放净油底壳内机油
拆下螺栓：按从两边到中间的顺序松开所有油底壳螺栓
取下油底壳：用橡胶锤轻轻敲击震松，取下油底壳，不要硬撬变形
清理结合面：彻底清理缸体和油底壳结合面上的旧垫、旧胶、油污、杂质
清洗油底壳：用柴油彻底清洗油底壳内部，清理磁铁上的金属屑
检查油底壳：检查油底壳有无变形、裂纹，结合面平面度
安装前准备：
检查新油底壳垫：确认是 3681K037 原厂垫，无缺陷
检查平面度：用直尺和塞尺检查油底壳结合面平面度
检查螺栓：检查所有螺栓螺纹完好，无滑丝、拉长
准备密封胶：准备合格的耐油密封胶
清洁干净：两个结合面必须绝对干净、无油、无杂质
油底壳安装：
安装油底壳垫：将油底壳垫放在油底壳上，对准螺栓孔，可涂少量黄油固定位置
涂密封胶（可选）：在油底壳结合面边角、圆弧处涂少量密封胶，不要整圈涂
吊装油底壳：将油底壳平稳对准缸体，不要碰移位垫子
手拧螺栓：用手拧入所有螺栓，确认螺纹顺畅，螺栓带平垫
预紧螺栓：从中间向两边对角顺序，将所有螺栓拧到 10N・m
终紧螺栓：同样从中间向两边对角顺序，分 2 次将所有螺栓拧到 22N・m
安装放油螺塞：更换新的紫铜垫片，将放油螺塞拧到 35N・m
螺栓拧紧顺序（关键）：从油底壳中间位置开始，按对角线方向向两边逐步拧紧，禁止从一端向另一端拧，防止油底壳变形漏油。

安装后检查：
检查螺栓：确认所有螺栓都已拧紧，无遗漏
加注新机油：加注规定量的新机油到油尺中线
检查漏油：启动发动机怠速运转，检查油底壳结合面、放油螺塞有无漏油
检查油位：怠速运转 5 分钟后熄火，等 5 分钟检查机油油位
热车复查：发动机热车后再次检查有无漏油
路试后检查：路试后停车检查地面有无油迹
5.3 预防性维护措施
日常使用预防：
注意路面情况：工地、越野路面注意观察，避免大石头托底磕碰油底壳
安装下护板：经常在工地行驶的设备建议安装发动机下护板
按期换油：按 250/500 小时更换机油机滤，保持机油清洁
每次换油换垫片：每次换油必须更换放油螺塞紫铜垫片
检查螺栓扭矩：换油时检查油底壳螺栓有无松动
检查曲轴箱通风：定期检查呼吸器，防止曲轴箱压力高
注意机油消耗：发现机油缺少及时检查有无漏油
定期检查项目：
每 250 小时：检查油底壳有无漏油、螺栓有无松动
每 500 小时：换油时清理放油螺塞磁铁上的金属屑
每 1000 小时：检查油底壳有无磕碰变形、锈蚀
大修时：彻底清洗油底壳，更换油底壳垫，检查平面度
防止油底壳漏油十大要点：
拆卸油底壳必须更换新的原厂油底壳垫
结合面必须彻底清理干净，无旧胶、杂质
螺栓必须从中间向两边对角分 2 次拧紧
螺栓扭矩 22N・m，不要过紧也不要过松
放油螺塞每次换油换新紫铜垫片，不要拧太紧
油底壳变形必须校平或更换，不要勉强使用
密封胶只在边角处少量涂，不要整圈涂太多
安装时垫子要对正，不要压偏
定期检查呼吸器，防止曲轴箱压力高
工地行驶注意路面，避免托底磕碰
5.4 ***技术支持服务
日昕动力 / 英珀威联合技术支持：
漏油故障诊断服务
油底壳漏油位置判断与原因分析
判断是垫漏油、螺塞漏油还是裂纹漏油
曲轴箱压力高导致的渗油故障排查
反复漏油的根本原因查找
应急堵漏处理指导
安装技术指导
油底壳螺栓拧紧顺序与扭矩规范
油底壳结合面平面度检查方法
密封胶选用与正确涂胶方法
油底壳变形校平方法
放油螺塞滑丝修复方案
油底壳维修服务
油底壳裂纹焊接修复指导
放油螺塞孔滑丝螺纹修复
油底壳变形校正
挡油板开焊重新焊接
润滑系统清洗方案
零件供应服务
原厂 3717Y061 油底壳供应
油底壳垫、放油螺塞、螺栓等密封件
机油集滤器、机油泵等润滑系统零件
机油滤清器、机油等保养件
卡特共平台油底壳零件
售后质保服务
原厂油底壳提供 12 个月质量保证
密封件质量问题免费更换
安装技术问题 24 小时响应
修理厂技术培训
六、采购与使用建议
6.1 配件选型建议
表格
使用场景 推荐方案 性价比分析
磕碰损坏、变形严重 原厂 3717Y061 油底壳 + 原厂垫 尺寸标准、平面度好，密封可靠，长期使用不反复漏油
垫老化漏油、油底壳完好 原厂 3681K037 油底壳垫，按规范安装 成本低，换垫后按扭矩拧紧基本解决漏油问题
应急维修、临时使用 副厂油底壳 + 密封胶 成本约原厂 30-50%，注意检查平面度，不推荐长期使用
放油螺塞滑丝 加大螺塞或螺纹套修复，严重时换油底壳 修复成本低，滑丝严重建议直接换油底壳
***建议：油底壳本身价格不高，但漏油会导致机油缺失，引发烧瓦、拉缸等严重事故。如果油底壳磕碰变形严重，不要反复换垫维修，直接更换新油底壳更划算，避免反复漏油耽误工期。
6.2 常见返工原因警示
不换油底壳垫：拆卸后用旧垫或打胶代替，很快又漏油
螺栓拧太紧：扭矩过大导致油底壳法兰变形，越紧越漏
拧紧顺序错：从一端向另一端拧，油底壳变形漏油
结合面不清理：旧胶、杂质没清理干净，垫压不实
涂胶太多：胶挤到油底壳内，堵塞机油集滤器
垫子压偏：垫子没对正螺栓孔，压偏后密封不严
油底壳变形不处理：磕碰变形的油底壳不校平，换多少垫都漏
放油螺塞不换垫片：每次换油不换铜垫片，螺塞处漏油
放油螺塞拧太紧：螺塞孔滑丝，无法密封
曲轴箱压力高不处理：呼吸器堵塞，从结合面持续渗油
数据来源说明： 本文技术参数基于珀金斯 1104 系列原厂维修手册、日昕动力科技及英珀威机械官方配件目录整理，安装扭矩标准以具体机型维修手册为准。油底壳漏油 90% 是安装不规范导致的，按顺序对角拧螺栓、换原厂垫是解决漏油的关键。
