卡特彼勒C6.4发动机总成应用、原厂零配件销售批发及故障维修保养技术支持方案

卡特彼勒C6.4发动机总成应用、原厂零配件销售批发及故障维修保养技术支持方案
一、发动机概述与核心技术参数
1.1 产品定位
卡特彼勒C6.4发动机是卡特彼勒公司专为中型工程机械设计的6.4升级直列六缸柴油发动机，采用卡特彼勒ACERT™***燃烧技术，是卡特320D系列挖掘机的标准动力配置。该发动机以可靠性高、动力强劲、燃油经济性好著称，广泛应用于20吨级液压挖掘机及其他中型工程机械设备。
C6.4发动机是卡特3066发动机的升级换代产品，在保持原有6.4升排量的基础上，全面升级了燃油喷射系统、进气系统和电控系统，排放性能从Tier 2提升至Tier 3/Stage IIIA水平，同时保持了优秀的动力输出和燃油经济性。

1.2 核心技术参数
参数
数值
备注
发动机型式
直列六缸，四冲程，水冷直喷
经典六缸设计，运转平稳
缸径
102 mm（4.02 in）
标准缸径
行程
130 mm（5.12 in）
长行程设计，低速扭矩充沛
排量
6.4 L（391 in³ / 389 cu in）
6.4升级工业柴油发动机
压缩比
约 16.5 : 1
高压缩比，燃烧效率高
最大功率（320D版）
103 kW（140 hp）
@ 1800 rpm，净功率ISO 9249
最大功率（326D2 L版）
129 kW（173 hp）
@ 1800 rpm，高功率版
功率范围
92.3 - 129 kW
不同版本功率不同
最大扭矩（326D2 L版）
783 N·m（578 lb-ft）
@ 1400 rpm
最大扭矩（320D版）
约 650 - 700 N·m
@ 1400 rpm
进气方式
涡轮增压中冷（TA）
废气涡轮增压器+空空中冷器
燃油系统
高压共轨燃油喷射系统
ACERT™技术，喷射压力高
喷射压力
最高约 1600 bar
高压共轨系统
气门配置
每缸4气门（DOHC）
共24气门（12进12排）
点火顺序
1 - 5 - 3 - 6 - 2 - 4
六缸标准点火顺序
额定转速
1800 rpm
挖掘机版额定转速
怠速转速
约 800 - 900 rpm
热机怠速
机油容量
约 22 - 28 L
含滤清器
冷却液容量
约 30 - 35 L
含散热器
整机干重
约 650 - 750 kg
不同配置略有差异
比重量
约 5.5 - 7.0 kg/kW
功率密度合理
设计寿命
约 8000 - 12000 小时
大修周期
💡 技术亮点： C6.4发动机采用卡特彼勒ACERT™***燃烧技术，通过优化燃油喷射、空气管理和电子控制三大核心技术，在满足严格排放标准的同时，保持了出色的动力性能和燃油经济性。高压共轨燃油系统喷射压力高，喷油精准，雾化效果好，燃烧更充分。每缸4气门设计（12进12排），进排气效率高，动力响应快。
1.3 排放认证标准
排放标准
适用地区
备注
美国 EPA Tier 3
美国
非道路移动机械排放
美国 EPA Tier 4 Interim
美国
部分后期版本
欧盟 Stage IIIA
欧盟
非道路移动机械排放
中国非道路国三
中国
中国大陆市场
日本 MLIT Step 3
日本
日本排放法规

---
二、版本谱系与型号分类
2.1 按代际分类
版本型号
推出时间
技术特点
排放等级
C6.4（基础版）
约2006年
机械控制为主，早期版本
Tier 2 / Stage II
C6.4 ACERT™
约2007年
ACERT燃烧技术，高压共轨
Tier 3 / Stage IIIA
C6.4E
约2010年
优化电控系统，更精准控制
Tier 3 / Stage IIIA
C6.4国三版
约2015年
针对中国市场优化
中国非道路国三
2.2 按功率等级分类
功率等级
功率范围
典型应用
低功率版
92.3 - 100 kW
320D基础版、小型设备
中功率版
100 - 110 kW
320D L标准版
高功率版
110 - 129 kW
323D L、326D2 L
2.3 按进气方式分类
进气方式
特点
功率范围
涡轮增压中冷（TA）
废气涡轮增压器+空空中冷器
92.3 - 129 kW
涡轮增压（T）
仅涡轮增压，无中冷
较低功率版本
💡 说明： C6.4发动机主流版本均为涡轮增压中冷（TA）配置，这是为了满足较高的功率输出和排放要求。早期低功率版本可能有纯涡轮增压配置。
2.4 按应用领域分类
应用领域
特点
典型设备
工程机械版
转速范围宽，扭矩储备大，适应间歇性重载
挖掘机、装载机、推土机
工业版
转速稳定，调速精度高
空压机、泵类、钻机
发电机组版
调速性能好，频率稳定
备用发电机组、常用机组
农业机械版
扭矩储备大，适应农田作业
拖拉机、收割机
船用版
防腐设计，海水冷却
小型船舶、游艇辅机
2.5 按排放等级分类
排放等级
特点
适用市场
Tier 2 / Stage II
早期版本，排放要求较低
发展中国家市场
Tier 3 / Stage IIIA
主流版本，ACERT技术
欧美、中国等主要市场
Tier 4 Interim
后期版本，部分后处理
美国市场
中国国三
针对中国市场优化
中国大陆市场

---
三、主力配套应用与典型设备
3.1 工程机械应用
3.1.1 液压挖掘机
C6.4发动机最主要的应用领域是液压挖掘机，特别是卡特彼勒20吨级挖掘机系列。
设备型号
发动机型号
净功率
工作重量
特点
卡特 320D
C6.4 ACERT™
103 kW（140 hp）
约 20000 kg
标准履带式挖掘机
卡特 320D L
C6.4 ACERT™
103 kW（140 hp）
21200 - 21900 kg
加长履带版，稳定性更好
卡特 320D GC
C6.4
约 92.3 kW
约 20500 kg
经济版，油耗更低
卡特 321D LCR
C6.4
约 103 kW
约 22500 kg
短尾回转版
卡特 323D L
C6.4 ACERT™
约 110 kW
约 23500 kg
23吨级挖掘机
卡特 323D LN
C6.4
约 110 kW
约 24000 kg
窄版底盘
卡特 326D2 L
C6.4
129 kW（173 hp）
约 26000 kg
26吨级，高功率版
3.1.2 轮式装载机
设备型号
发动机型号
功率
特点
卡特 924H
C6.4
约 100 kW
小型轮式装载机
卡特 928H
C6.4
约 110 kW
中型轮式装载机
山工 SEM 655D
C6.4
约 120 kW
5吨级装载机
3.1.3 其他工程机械
- 推土机：卡特D5K、D6K等小型推土机
- 平地机：卡特120K、140K等平地机
- 压路机：卡特CS56、CS66等振动压路机
- 摊铺机：卡特AP600、AP655等沥青摊铺机
3.2 发电机组应用
机组类型
功率范围
特点
常用发电机组
80 - 120 ekW
可长时间连续运行
备用发电机组
100 - 150 kVA
应急备用电源
移动发电机组
80 - 120 kW
拖车式，便于移动
静音发电机组
80 - 120 kW
低噪音设计，适用于城市
3.3 工业动力应用
- 空压机：螺杆式空压机、活塞式空压机
- 水泵：离心泵、柱塞泵、消防泵
- 钻机：地质钻机、水井钻机、矿山钻机
- 破碎机：颚式破碎机、圆锥破碎机
- 筛分设备：振动筛、筛分站
- 物料处理：输送机、提升机
- 林业设备：伐木机、集材机
- 农业机械：大型拖拉机、联合收割机
3.4 船用动力应用
- 小型船舶主机：渔船、工作船、交通艇
- 船舶辅机：发电机组、应急动力
- 游艇辅机：豪华游艇辅助动力
3.5 典型配套案例
3.5.1 卡特320D L液压挖掘机
卡特320D L是卡特彼勒面向中国市场开发的明星产品，也是卡特销量最好的液压挖掘机之一，配备C6.4 ACERT™发动机。
主要参数：
- 发动机型号：Cat C6.4 ACERT™ 柴油发动机
- 净功率：103 kW（140 hp）@ 1800 rpm（ISO 9249）
- 工作重量：21200 - 21900 kg（46700 - 48300 lb）
- 最大挖掘深度：约 6710 mm（22 ft）
- 最大挖掘力（斗杆）：约 125 kN
- 最大行走速度：5.5 km/h
- 液压系统：卡特独立回转液压系统
- 驾驶室：宽敞舒适，视野好，低噪音
应用特点：
- 动力强劲，作业效率高
- 燃油经济性好，运营成本低
- 可靠性高，故障率低
- 维护方便，保养周期长
- 配件供应充足，维修成本低
3.5.2 卡特326D2 L液压挖掘机
326D2 L是卡特26吨级挖掘机，配备高功率版C6.4发动机，动力更强劲。
主要参数：
- 发动机型号：Cat C6.4 柴油发动机
- 额定功率：129 kW（173 hp）@ 1800 rpm
- 最大扭矩：783 N·m @ 1400 rpm
- 工作重量：约 26000 kg
- 排放标准：欧盟Stage IIIA、美国Tier 4 Interim
特点：
- 低转速高扭矩特性，特别适合挖掘机的间歇性重载作业
- 动力储备充足，重载作业不憋车
- 燃油效率高，每小时油耗约 15 - 20 升

---
四、原厂零配件销售批发价格行情
4.1 发动机总成价格
产品型号
全新原厂
拆机/翻新
副厂全新
备注

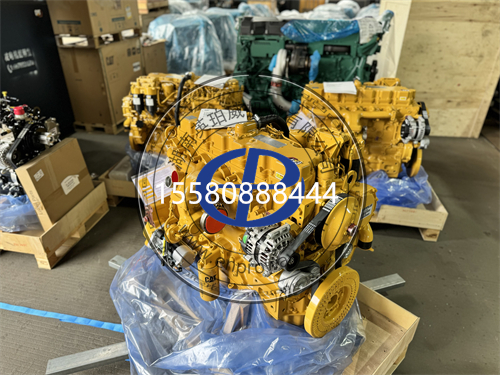

C6.4 ACERT™总成（320D用）
18.0 - 25.0 万元/台
6.0 - 12.0 万元/台
12.0 - 18.0 万元/台
标准涡轮增压中冷版
C6.4高功率版总成（326D2用）
22.0 - 30.0 万元/台
8.0 - 15.0 万元/台
15.0 - 22.0 万元/台
129kW高功率版
C6.4国三版总成
20.0 - 28.0 万元/台
7.0 - 13.0 万元/台
14.0 - 20.0 万元/台
中国市场专用
C6.4发电机组版总成
18.0 - 25.0 万元/台
6.5 - 12.0 万元/台
13.0 - 18.0 万元/台
调速性能优化
C6.4工业版总成
19.0 - 26.0 万元/台
7.0 - 13.0 万元/台
14.0 - 19.0 万元/台
工业动力版
💡 价格说明： 以上价格为2026年市场参考价格，实际价格受市场供需、汇率波动、采购数量等因素影响。拆机/翻新机价格因成色、使用时间、来源不同差异较大，购买时需仔细检查。

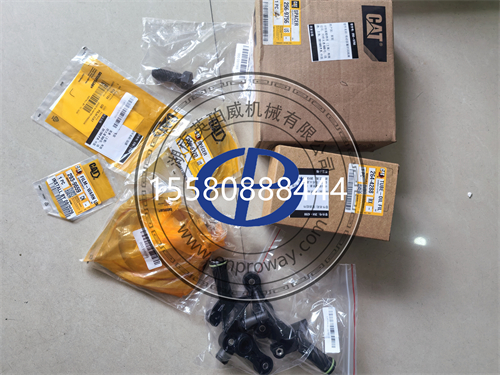

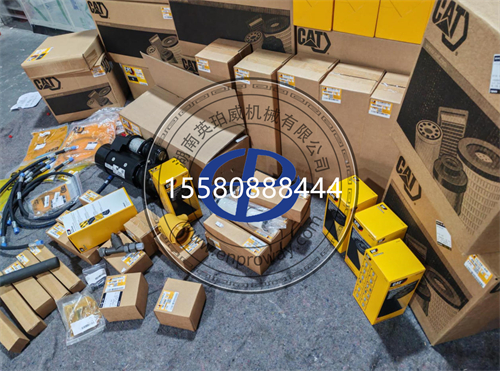

4.2 核心配件价格
4.2.1 曲柄连杆机构
配件名称
原厂价格
副厂价格
备注/编号
四配套（活塞+缸套+环+销）
6000 - 10000 元/套
3000 - 6000 元/套
6缸全套
活塞组件（含环销）
1500 - 2500 元/个
700 - 1500 元/个
单缸
活塞环组
800 - 1500 元/套
400 - 800 元/套
6缸全套
气缸套（缸套）
800 - 1500 元/个
400 - 800 元/个
湿式缸套
活塞销
200 - 400 元/个
100 - 200 元/个
含卡簧
曲轴总成
10000 - 18000 元/根
5000 - 10000 元/根
锻钢曲轴
曲轴瓦（主轴承）
1000 - 2000 元/组
500 - 1000 元/组
7道主轴瓦
连杆瓦
800 - 1500 元/组
400 - 800 元/组
6缸全套
连杆总成
2000 - 3500 元/根
1000 - 2000 元/根
含螺栓
连杆螺栓
100 - 200 元/根
50 - 100 元/根
高强度螺栓
飞轮总成
2000 - 4000 元/个
1000 - 2000 元/个
含齿圈
飞轮壳
1500 - 3000 元/个
800 - 1500 元/个
铝合金/铸铁
4.2.2 配气机构
配件名称
原厂价格
副厂价格
备注/编号
气缸盖总成
8000 - 15000 元/个
4000 - 8000 元/个
含气门、座圈、导管
气缸盖（裸缸盖）
5000 - 9000 元/个
2500 - 5000 元/个
铸铁缸盖
气缸垫（缸床）
600 - 1200 元/张
300 - 600 元/张
多层钢垫（MLS）
进气门
150 - 300 元/个
80 - 150 元/个
12个/台
排气门
180 - 350 元/个
90 - 180 元/个
12个/台
气门导管
50 - 100 元/个
25 - 50 元/个
24个/台
气门座圈
60 - 120 元/个
30 - 60 元/个
24个/台
气门弹簧
50 - 100 元/个
25 - 50 元/个
24个/台
气门油封
20 - 50 元/个
10 - 25 元/个
24个/台
气门桥（气门横臂）
100 - 200 元/个
50 - 100 元/个
12个/台
摇臂总成
300 - 600 元/个
150 - 300 元/个
12个/台
摇臂轴
500 - 1000 元/根
250 - 500 元/根
进排各1根
凸轮轴总成
3000 - 5000 元/根
1500 - 3000 元/根
含凸轮轴齿轮
凸轮轴瓦
300 - 600 元/组
150 - 300 元/组
7道
挺柱（挺杆体）
100 - 200 元/个
50 - 100 元/个
12个/台
推杆
80 - 150 元/根
40 - 80 元/根
12根/台
正时齿轮组
1500 - 3000 元/套
800 - 1500 元/套
全套齿轮
正时链条（如有）
1000 - 2000 元/根
500 - 1000 元/根
链条传动版
4.2.3 燃油系统
配件名称
原厂价格
副厂价格
备注/编号
高压共轨喷油器
2500 - 4000 元/支
1200 - 2500 元/支
编号：326-4700、326-4756
喷油器（再制造）
1800 - 3000 元/支
800 - 1800 元/支
编号：326-4700RM
喷油器（机械版）
1000 - 1800 元/支
500 - 1000 元/支
编号：7W0182
高压燃油泵（共轨泵）
6000 - 10000 元/台
3000 - 6000 元/台
高压共轨喷油泵
燃油输油泵
800 - 1500 元/台
400 - 800 元/台
编号：292-3751
燃油滤清器（柴油格）
150 - 300 元/个
60 - 150 元/个
保养件
油水分离器
200 - 400 元/个
100 - 200 元/个
带放水阀
共轨管（油轨）
2000 - 4000 元/根
1000 - 2000 元/根
共轨系统
燃油压力传感器
500 - 1000 元/个
250 - 500 元/个
共轨压力传感器
喷油器线束
800 - 1500 元/套
400 - 800 元/套
喷油器连接线
4.2.4 进气与涡轮增压系统
配件名称
原厂价格
副厂价格
备注/编号
涡轮增压器总成
6000 - 10000 元/台
3000 - 6000 元/台
编号：5I-8018等
涡轮增压器机芯
3000 - 5000 元/个
1500 - 3000 元/个
增压器中间体
涡轮壳
1500 - 2500 元/个
800 - 1500 元/个
排气侧壳
压气机壳
1000 - 2000 元/个
500 - 1000 元/个
进气侧壳
增压器修理包
800 - 1500 元/套
400 - 800 元/套
密封件、轴承等
中冷器（空空中冷）
2000 - 4000 元/个
1000 - 2000 元/个
增压空气冷却器
空气滤清器外滤
300 - 500 元/个
150 - 300 元/个
主滤芯
空气滤清器内滤
150 - 300 元/个
80 - 150 元/个
安全滤芯
进气管
300 - 600 元/根
150 - 300 元/根
橡胶/钢管
涡轮出口管
400 - 800 元/根
200 - 400 元/根
排气管
EGR阀（如有）
1500 - 3000 元/个
800 - 1500 元/个
废气再循环阀
4.2.5 润滑系统
配件名称
原厂价格
副厂价格
备注/编号
机油泵总成
2500 - 4000 元/个
1200 - 2500 元/个
转子式机油泵
机油滤清器
100 - 200 元/个
50 - 100 元/个
保养件
机油冷却器
1500 - 3000 元/个
800 - 1500 元/个
机油散热器
机油冷却器芯
800 - 1500 元/个
400 - 800 元/个
冷却芯子
机油压力传感器
200 - 400 元/个
100 - 200 元/个
压力感应塞
机油温度传感器
200 - 400 元/个
100 - 200 元/个
温度感应塞
油底壳
1000 - 2000 元/个
500 - 1000 元/个
铸铁/冲压
油底壳垫
200 - 400 元/张
100 - 200 元/张
密封垫
机油标尺
100 - 200 元/根
50 - 100 元/根
油位尺
曲轴箱通风阀（PCV）
200 - 400 元/个
100 - 200 元/个
废气阀
机油喷嘴（活塞冷却）
100 - 200 元/个
50 - 100 元/个
6个/台
4.2.6 冷却系统
配件名称
原厂价格
副厂价格
备注/编号
水泵总成
1500 - 3000 元/台
800 - 1500 元/台
编号：178-6633
水泵修理包
300 - 600 元/套
150 - 300 元/套
水封、轴承等
节温器
200 - 400 元/个
100 - 200 元/个
82-88℃开启
节温器壳
300 - 600 元/个
150 - 300 元/个
节温器座
散热器（水箱）
3000 - 6000 元/个
1500 - 3000 元/个
编号：265-3624等
散热器盖
50 - 100 元/个
25 - 50 元/个
水箱盖
风扇总成
1000 - 2000 元/个
500 - 1000 元/个
冷却风扇
风扇皮带
150 - 300 元/根
80 - 150 元/根
V带/多楔带
风扇皮带轮
300 - 600 元/个
150 - 300 元/个
皮带轮
张紧轮
300 - 600 元/个
150 - 300 元/个
皮带张紧轮
水温传感器
150 - 300 元/个
80 - 150 元/个
温度感应塞
水管
100 - 300 元/根
50 - 150 元/根
上下水管
水泵皮带
100 - 200 元/根
50 - 100 元/根
水泵驱动带
4.2.7 电气系统
配件名称
原厂价格
副厂价格
备注/编号
ECM电控模块
6000 - 12000 元/个
3000 - 6000 元/个
发动机电脑板
启动马达（起动机）
2000 - 4000 元/台
1000 - 2000 元/台
24V，6.0kW左右
发电机（充电机）
1500 - 3000 元/台
800 - 1500 元/台
24V，35-50A
预热塞（电热塞）
150 - 300 元/支
80 - 150 元/支
6支/台
预热控制器
500 - 1000 元/个
250 - 500 元/个
预热控制单元
转速传感器
300 - 600 元/个
150 - 300 元/个
曲轴/凸轮轴位置
凸轮轴位置传感器
300 - 600 元/个
150 - 300 元/个
相位传感器
进气压力传感器
300 - 600 元/个
150 - 300 元/个
增压压力传感器
进气温度传感器
200 - 400 元/个
100 - 200 元/个
进气温度
氧传感器（如有）
500 - 1000 元/个
250 - 500 元/个
排放传感器
发动机线束
2000 - 4000 元/套
1000 - 2000 元/套
发动机主线束
电瓶（蓄电池）
800 - 1500 元/只
400 - 800 元/只
2只串联24V
4.2.8 密封件与大修包
配件名称
原厂价格
副厂价格
备注
大修包（全车垫）
4000 - 7000 元/套
2000 - 4000 元/套
含全部密封垫
上修包
2000 - 3500 元/套
1000 - 2000 元/套
缸盖部分
下修包
1500 - 2500 元/套
800 - 1500 元/套
缸体部分
油封套件
800 - 1500 元/套
400 - 800 元/套
前后曲轴油封等
曲轴前油封
200 - 400 元/个
100 - 200 元/个
前端油封
曲轴后油封
300 - 600 元/个
150 - 300 元/个
后端油封
气门室盖垫
200 - 400 元/张
100 - 200 元/张
气门室密封
进气管垫
100 - 200 元/张
50 - 100 元/张
进气歧管垫
排气管垫
100 - 200 元/张
50 - 100 元/张
排气歧管垫
O型圈套件
200 - 400 元/套
100 - 200 元/套
各种O型圈
4.3 保养易损件价格
配件名称
原厂价格
副厂价格
保养周期
机油滤清器
100 - 200 元/个
50 - 100 元/个
每250-500小时
燃油滤清器（柴油格）
150 - 300 元/个
60 - 150 元/个
每250-500小时
油水分离器滤芯
200 - 400 元/个
100 - 200 元/个
每500小时
空气滤清器外滤
300 - 500 元/个
150 - 300 元/个
每500-1000小时
空气滤清器内滤
150 - 300 元/个
80 - 150 元/个
每1000小时
三滤套装
500 - 900 元/套
250 - 500 元/套
保养套餐
机油（18L）
500 - 800 元/桶
300 - 500 元/桶
CI-4/CH-4级
冷却液（防冻液）
200 - 400 元/桶
100 - 200 元/桶
-35℃，长效
皮带套装
300 - 600 元/套
150 - 300 元/套
每1000-2000小时
节温器
200 - 400 元/个
100 - 200 元/个
每2000小时
预热塞
150 - 300 元/支
80 - 150 元/支
按需更换

---
五、重点区域供应商与销售批发公司
5.1 华中地区（长沙）
湖南英珀威机械有限公司
- 地址：湖南省长沙市
- 联系人：客服
- 微信：15088860848
- 邮箱：nick@perkins-rx.com
- 主营业务：卡特彼勒发动机总成及配件销售批发、发动机维修、技术支持
- 服务特色：
  - C6.4发动机总成及全系列配件库存充足
  - ***技术团队，提供故障诊断和维修支持
  - 可提供发动机大修、再制造服务
  - 发货速度快，支持全国发货
- 优势产品：C6.4发动机总成、四配套、喷油器、涡轮增压器、ECM模块等
5.2 华东地区（宁波）
宁波日昕动力科技有限公司
- 地址：宁波市北仑区小港联合路246-252号
- 联系人：谭小姐
- 电话：15967879821
- 微信：15706865167
- 主营业务：柴油发动机销售、发电机组销售租赁、配件批发、维修服务
- 服务特色：
  - 发电机组配套经验丰富
  - 燃油系统维修能力强，喷油器调校***
  - 可提供发动机大修、现场维修服务
  - 配件品种齐全，价格合理
- 优势产品：C6.4发动机配件、燃油系统配件、发电机组配套
六、六大高频故障原因分析与维修方案
6.1 故障一：启动困难/无法启动
故障现象：
- 启动马达运转正常，但发动机无法着火
- 启动时排气管不冒烟或冒烟很少
- 冷车启动困难，热车相对容易
- 启动时发动机有异响或转速不均匀
- 电瓶电压正常但启动无力
原因分析（按概率排序）：
序号
故障原因
概率
严重程度
说明
1
燃油系统进气（油路有空气）
★★★★★
中
最常见原因，更换滤芯或维修后未排空气
2
燃油滤清器堵塞
★★★★☆
中
柴油脏或长时间未更换滤芯
3
喷油器堵塞/磨损
★★★★☆
高
喷油器雾化不良，喷油量不足
4
电瓶电压不足
★★★★☆
低
电瓶老化或亏电，启动转速不够
5
预热系统故障（电热塞坏）
★★★☆☆
中
冷车启动困难，热车正常
6
气缸压缩压力不足
★★★☆☆
高
活塞环磨损、气门密封不良等
7
燃油品质差（含水或杂质多）
★★★☆☆
中
柴油质量差，含水或杂质超标
8
高压燃油泵故障
★★☆☆☆
高
供油量不足或泵压不够
9
启动马达故障
★★☆☆☆
中
启动马达无力或转速不够
10
电控系统故障（ECM/传感器）
★★☆☆☆
高
ECM故障或传感器信号异常
11
正时齿轮/链条跳齿
★☆☆☆☆
高
正时错位，喷油正时不对
12
安全开关未触发
★☆☆☆☆
低
安全锁、空档开关等未到位
诊断步骤与判定标准：
1. 第一步：检查电瓶和启动系统
  - 测量电瓶电压：静态电压≥12.5V（单块），启动时≥9.6V
  - 听启动马达声音：判断转速是否足够
  - 检查电瓶接线柱是否松动、氧化
2. 第二步：检查燃油系统
  - 检查燃油油位：确保油箱有油
  - 排放燃油滤清器积水：打开放水阀，检查是否有水
  - 检查燃油管路：查看是否有泄漏或进气点
  - 手动泵油：按压输油泵，检查来油情况
  - 检查喷油器回油：判断喷油器是否工作
3. 第三步：检查预热系统（冷车时）
  - 打开钥匙，听预热继电器声音
  - 测量预热塞电压：预热时应有24V电压
  - 测量预热塞电阻：正常值约0.5-1.5Ω/支
4. 第四步：检查气缸压缩压力
  - 拆下全部喷油器
  - 用缸压表测量各缸压缩压力
  - 标准值：≥2.5 MPa（25 bar），各缸压差≤10%
5. 第五步：检查电控系统
  - 用诊断仪读取故障码
  - 检查各传感器信号是否正常
  - 检查ECM供电和接地是否正常
维修方案：
方案一：燃油系统排空气（最常用）
- 步骤：
  1. 加满燃油箱
  2. 松开燃油滤清器放气螺钉
  3. 按压手动输油泵，直到放气螺钉处流出无气泡的柴油
  4. 拧紧放气螺钉
  5. 松开高压油管接头（喷油器端）
  6. 打启动马达，直到油管出油无气泡
  7. 拧紧高压油管接头
  8. 启动发动机试车
- 费用：约 50-200 元（工时费）
- 时间：约 0.5-1 小时
方案二：更换燃油滤清器
- 步骤：
  1. 关闭燃油开关
  2. 拆下旧滤清器
  3. 新滤清器加满干净柴油
  4. 安装新滤清器，注意密封圈
  5. 排空气后试车
- 费用：滤清器 150-300 元 + 工时 50-100 元
- 时间：约 0.5 小时
方案三：检查/更换预热塞
- 步骤：
  1. 拆下预热塞线束
  2. 用万用表测量每支预热塞电阻
  3. 电阻无穷大说明已断，需更换
  4. 安装新预热塞，注意扭矩
  5. 接好线束试车
- 费用：预热塞 150-300 元/支 × 6支 + 工时 200-400 元
- 时间：约 1-2 小时
方案四：更换喷油器
- 步骤：
  1. 拆下气门室盖
  2. 断开喷油器线束和高压油管
  3. 拆下喷油器固定螺栓
  4. 取出旧喷油器
  5. 清理喷油器安装孔
  6. 安装新喷油器，更换密封垫
  7. 按规定扭矩拧紧固定螺栓
  8. 接好油管和线束
  9. 排空气后试车
- 费用：喷油器 2500-4000 元/支 × 6支 + 工时 500-1000 元
- 时间：约 2-4 小时
- 注意：建议6支一起更换，避免新旧混用
方案五：电瓶充电/更换
- 步骤：
  1. 测量电瓶电压和容量
  2. 如亏电，用充电机充电
  3. 如电瓶老化，更换新电瓶
  4. 清洁接线柱，涂防锈脂
- 费用：充电 50-100 元 / 更换电瓶 800-1500 元/只 × 2只
- 时间：充电 4-8 小时 / 更换 0.5 小时
预防措施：
1. 定期更换燃油滤清器（每250-500小时）
2. 使用合格的柴油，避免加水或劣质柴油
3. 每天排放燃油滤清器积水
4. 定期检查电瓶状态，保持电量充足
5. 冷车启动前预热，特别是冬季
6. 定期检查预热系统
7. 避免长时间怠速或低负荷运转
8. 维修燃油系统后彻底排空气

---
6.2 故障二：动力不足/黑烟过大
故障现象：
- 发动机加速无力，转速上不去
- 重载时动力明显不足，甚至憋车
- 排气管冒黑烟，特别是加速时
- 燃油消耗增加
- 发动机声音沉闷
原因分析（按概率排序）：
序号
故障原因
概率
严重程度
说明
1
空气滤清器堵塞
★★★★★
低
最常见，进气不足导致燃烧不完全
2
喷油器故障（雾化不良/滴油）
★★★★☆
高
喷油器磨损，喷油量过大或雾化差
3
涡轮增压器故障
★★★★☆
高
增压压力不足，进气量不够
4
燃油质量差
★★★☆☆
中
柴油标号不对或杂质多
5
进气系统漏气
★★★☆☆
中
中冷器、进气管漏气
6
气门间隙异常
★★★☆☆
中
气门间隙过大或过小
7
气缸压缩压力不足
★★★☆☆
高
活塞环磨损、缸套磨损等
8
共轨压力不足
★★☆☆☆
高
高压油泵故障、共轨管泄漏
9
排气背压过高
★★☆☆☆
中
排气管堵塞、消音器堵塞
10
ECM电控系统故障
★★☆☆☆
高
传感器故障、ECM程序问题
11
喷油正时不对
★★☆☆☆
高
正时错位，喷油过早或过晚
12
燃油泵供油量不足
★☆☆☆☆
高
高压油泵磨损
诊断步骤与判定标准：
1. 第一步：检查空气滤清器
  - 拆下空气滤芯，检查是否堵塞
  - 查看进气阻力指示器（如有）
  - 清洁或更换滤芯后试车
2. 第二步：检查进气系统
  - 检查进气管路是否有漏气
  - 检查中冷器是否堵塞或漏气
  - 检查涡轮增压器工作是否正常
  - 测量增压压力：额定转速下应≥0.15 MPa
3. 第三步：检查燃油系统
  - 检查燃油滤清器是否堵塞
  - 检查燃油压力是否正常
  - 检查喷油器工作情况（听声音、看回油）
  - 用诊断仪读取共轨压力值
4. 第四步：检查排气系统
  - 检查排气管是否堵塞
  - 检查消音器是否堵塞
  - 测量排气背压
5. 第五步：检查气缸压缩压力
  - 测量各缸压缩压力
  - 标准值：≥2.5 MPa，各缸压差≤10%
6. 第六步：检查气门间隙
  - 冷态下测量气门间隙
  - 标准值：进气门0.25mm，排气门0.40mm
维修方案：
方案一：更换空气滤清器
- 步骤：
  1. 打开空滤器壳
  2. 取出旧滤芯
  3. 清洁空滤器内部
  4. 安装新滤芯（外滤+内滤）
  5. 盖好空滤器壳，试车
- 费用：空滤 300-500 元/套 + 工时 30-50 元
- 时间：约 0.5 小时
方案二：检查/维修涡轮增压器
- 步骤：
  1. 检查增压器叶轮是否有擦壳
  2. 测量增压器轴向和径向间隙
  3. 检查增压器是否漏油
  4. 如间隙过大或叶轮损坏，更换增压器
  5. 检查增压器进回油管是否畅通
- 费用：维修 500-1000 元 / 更换 6000-10000 元 + 工时 500-1000 元
- 时间：维修 2-4 小时 / 更换 4-6 小时
方案三：更换喷油器
- 步骤：同启动困难方案四
- 费用：喷油器 2500-4000 元/支 × 6支 + 工时 500-1000 元
- 时间：约 2-4 小时
方案四：调整气门间隙
- 步骤：
  1. 冷车状态，拆下气门室盖
  2. 转动曲轴，找到一缸压缩上止点
  3. 按顺序调整对应气门间隙
  4. 转动曲轴360度，调整剩余气门
  5. 复查气门间隙
  6. 安装气门室盖，试车
- 费用：工时 300-600 元
- 时间：约 2-3 小时
- 标准：进气门0.25mm，排气门0.40mm（冷态）
方案五：中冷器清洗/维修
- 步骤：
  1. 拆下中冷器
  2. 检查是否有漏气
  3. 用压缩空气或水清洗内部
  4. 清洗外部散热片
  5. 安装复位，试车
- 费用：清洗 200-500 元 / 更换 2000-4000 元 + 工时 200-400 元
- 时间：清洗 2-3 小时 / 更换 3-4 小时
预防措施：
1. 定期更换空气滤清器，保持进气清洁
2. 定期检查进气管路，防止漏气
3. 使用合格的柴油，避免劣质燃油
4. 定期检查涡轮增压器工作状态
5. 定期调整气门间隙（每1000小时）
6. 避免长时间超负荷运转
7. 定期保养燃油系统
8. 注意观察排气颜色，发现问题及时处理

---
6.3 故障三：机油压力低/机油消耗大
故障现象：
- 机油压力表指示偏低或报警
- 机油消耗过快，需要频繁添加机油
- 排气管冒蓝烟（烧机油）
- 发动机有异响（曲轴或连杆轴承响）
- 机油温度升高
原因分析（按概率排序）：
序号
故障原因
概率
严重程度
说明
1
机油油位过低
★★★★★
中
最常见，未及时检查添加机油
2
机油滤清器堵塞
★★★★☆
低
长时间未更换机滤，旁通阀打开
3
机油牌号不对/机油变质
★★★☆☆
中
机油粘度不对或已变质
4
活塞环磨损/对口
★★★☆☆
高
气缸窜气，机油上窜燃烧
5
气门油封老化
★★★☆☆
中
机油从气门导管渗入燃烧室
6
涡轮增压器漏油
★★★☆☆
中
增压器密封环损坏，机油进入进排气
7
机油压力传感器故障
★★★☆☆
低
传感器误报，实际压力正常
8
机油泵磨损
★★☆☆☆
高
机油泵齿轮磨损，供油不足
9
曲轴/连杆轴承磨损
★★☆☆☆
高
轴承间隙过大，泄压
10
机油冷却器泄漏
★★☆☆☆
中
机油漏入冷却液或外部
11
曲轴箱通风系统故障
★★☆☆☆
中
PCV阀堵塞，曲轴箱压力高
12
气缸垫冲坏（机油道）
★☆☆☆☆
高
机油进入水道或气缸
诊断步骤与判定标准：
1. 第一步：检查机油油位和品质
  - 停机15分钟后检查机油尺
  - 油位应在上下刻度之间
  - 检查机油颜色和气味，判断是否变质或进水
  - 机油变白说明进水，变黑说明燃烧不完全
2. 第二步：检查机油压力传感器
  - 用直感表测量实际机油压力
  - 与仪表显示对比，判断传感器是否正常
  - 标准值：怠速≥0.1 MPa，额定转速0.3-0.5 MPa
3. 第三步：检查外部泄漏
  - 检查发动机各处是否有机油泄漏
  - 重点检查：油底壳、气门室盖、前后曲轴油封、机油滤清器、机油冷却器等
4. 第四步：检查涡轮增压器
  - 检查增压器进回油管是否漏油
  - 拆开增压器进出口，检查是否有机油
  - 检查增压器叶轮间隙
5. 第五步：检查气缸压缩压力
  - 测量各缸压缩压力
  - 判断活塞环和气门密封情况
6. 第六步：检查曲轴箱通风
  - 检查PCV阀是否畅通
  - 检查曲轴箱压力是否过高
维修方案：
方案一：补充/更换机油
- 步骤：
  1. 检查机油油位
  2. 如油位低，补充同型号机油
  3. 如机油变质，更换新机油和机滤
  4. 检查是否有泄漏点
- 费用：机油 500-800 元/桶 + 机滤 100-200 元 + 工时 50-100 元
- 时间：约 0.5-1 小时
方案二：更换机油滤清器
- 步骤：
  1. 热车后停机
  2. 拆下旧机油滤清器
  3. 清洁安装面
  4. 新滤清器密封圈涂机油
  5. 安装新滤清器，拧紧3/4圈
  6. 启动发动机，检查是否漏油
- 费用：机滤 100-200 元 + 工时 30-50 元
- 时间：约 0.5 小时
方案三：更换气门油封
- 步骤：
  1. 拆下气门室盖
  2. 转动曲轴，使对应缸活塞在上止点
  3. 通入压缩空气，防止气门掉落
  4. 拆下气门弹簧
  5. 取出旧气门油封
  6. 安装新气门油封
  7. 复装气门弹簧等部件
  8. 依次更换各缸气门油封
- 费用：气门油封 20-50 元/个 × 24个 + 工时 800-1500 元
- 时间：约 4-8 小时
- 注意：建议使用改进型***橡胶油封
方案四：活塞环更换（大修）
- 步骤：
  1. 吊下发动机或拆油底壳
  2. 拆下连杆大头
  3. 从上部取出活塞连杆组
  4. 拆下旧活塞环
  5. 检查缸套磨损情况
  6. 安装新活塞环，注意开口位置
  7. 复装活塞连杆组
  8. 按规定扭矩拧紧连杆螺栓
- 费用：活塞环 800-1500 元/套 + 工时 2000-4000 元
- 时间：约 8-16 小时
- 注意：如缸套磨损严重，需一起更换
方案五：涡轮增压器维修/更换
- 步骤：同动力不足方案二
- 费用：维修 500-1000 元 / 更换 6000-10000 元 + 工时 500-1000 元
- 时间：维修 2-4 小时 / 更换 4-6 小时
预防措施：
1. 每天检查机油油位，及时补充
2. 按规定周期更换机油和机滤
3. 使用符合规格的机油，不要混用不同品牌
4. 定期检查涡轮增压器工作状态
5. 避免长时间怠速或低负荷运转
6. 冷车启动后怠速预热，不要立即大油门
7. 定期检查曲轴箱通风系统
8. 注意观察排气颜色，发现蓝烟及时处理

---
6.4 故障四：水温高/冷却系统故障
故障现象：
- 水温表指示过高，甚至报警
- 散热器开锅，冷却液溢出
- 发动机动力下降
- 有冷却液泄漏痕迹
- 冷车时暖风不热（节温器常开）
原因分析（按概率排序）：
序号
故障原因
概率
严重程度
说明
1
冷却液不足/泄漏
★★★★★
中
最常见，冷却液泄漏导致液位低
2
散热器堵塞（内外）
★★★★☆
中
外部灰尘堵塞，内部水垢堵塞
3
节温器故障
★★★★☆
中
节温器打不开，冷却液不循环
4
水泵故障
★★★☆☆
高
水泵叶轮损坏或皮带断
5
风扇故障
★★★☆☆
中
风扇皮带断、风扇离合器坏
6
气缸垫冲坏
★★★☆☆
高
气缸垫冲坏，高温气体进入水道
7
冷却系统进气
★★☆☆☆
中
有空气，影响循环和散热
8
水温传感器故障
★★☆☆☆
低
传感器误报，实际温度正常
9
长时间超负荷运转
★★☆☆☆
中
连续大负荷，散热不及时
10
喷油正时不对
★★☆☆☆
高
喷油过晚，后燃严重
11
缸盖裂纹/缸套穴蚀
★☆☆☆☆
高
裂纹导致冷却液泄漏或进入气缸
12
冷却液牌号不对
★☆☆☆☆
中
冷却液沸点低或防冻不够
诊断步骤与判定标准：
1. 第一步：检查冷却液液位
  - 冷车时检查膨胀水箱液位
  - 液位应在MIN和MAX之间
  - 检查冷却液颜色，判断是否有油或铁锈
2. 第二步：检查外部泄漏
  - 检查水泵、水管、散热器、节温器壳等是否有泄漏
  - 检查地面是否有冷却液痕迹
  - 检查机油是否变白（冲缸垫）
3. 第三步：检查节温器
  - 冷车时摸散热器进水管，应该是凉的
  - 水温升高后，进水管应该逐渐变热
  - 如一直凉，说明节温器打不开
  - 拆下节温器，放入热水中测试开启温度
4. 第四步：检查水泵和风扇
  - 检查风扇皮带是否松弛或断裂
  - 检查水泵皮带轮是否转动
  - 听水泵是否有异响
  - 检查水泵是否漏水（观察孔）
5. 第五步：检查散热器
  - 检查外部是否堵塞（灰尘、柳絮等）
  - 检查散热片是否倒伏
  - 检查内部是否有水垢堵塞
6. 第六步：检查气缸垫
  - 检查机油是否变白（进水）
  - 检查冷却液是否有油花
  - 检查排气管是否有水蒸气
  - 用缸压表或冷却系统测试仪检查
维修方案：
方案一：补充/更换冷却液
- 步骤：
  1. 冷车时打开膨胀水箱盖
  2. 补充冷却液至规定液位
  3. 如冷却液变质，全部更换
  4. 排空气后试车
- 费用：冷却液 200-400 元/桶 × 2桶 + 工时 50-100 元
- 时间：约 0.5-1 小时
- 注意：必须使用合格的长效冷却液
方案二：清洗散热器
- 步骤：
  1. 外部清洗：用低压水从内向外冲洗
  2. 内部清洗：使用专用清洗剂循环清洗
  3. 清洗后用清水冲洗干净
  4. 加入新冷却液，排空气
- 费用：清洗 200-500 元 + 冷却液 200-400 元 + 工时 100-200 元
- 时间：约 2-4 小时
方案三：更换节温器
- 步骤：
  1. 放掉部分冷却液
  2. 拆下节温器壳
  3. 取出旧节温器
  4. 清洁安装面
  5. 安装新节温器和密封垫
  6. 安装节温器壳
  7. 加冷却液，排空气，试车
- 费用：节温器 200-400 元 + 密封垫 20-50 元 + 工时 100-200 元
- 时间：约 1-2 小时
方案四：更换水泵
- 步骤：
  1. 放掉冷却液
  2. 拆下风扇皮带
  3. 拆下水泵皮带轮
  4. 拆下水泵固定螺栓
  5. 取出旧水泵
  6. 清洁安装面
  7. 安装新水泵，更换密封垫
  8. 按规定扭矩拧紧螺栓
  9. 复装皮带轮和皮带
  10. 加冷却液，排空气，试车
- 费用：水泵 1500-3000 元 + 密封垫 50-100 元 + 工时 300-600 元
- 时间：约 2-4 小时
方案五：更换气缸垫
- 步骤：
  1. 放掉冷却液和机油
  2. 拆下进排气管、气门室盖
  3. 拆下缸盖螺栓，取下缸盖
  4. 清理缸体和缸盖平面
  5. 检查缸盖和缸体平面度
  6. 安装新气缸垫
  7. 安装缸盖，按规定顺序和扭矩拧紧螺栓
  8. 复装其他部件
  9. 加机油和冷却液，排空气，试车
- 费用：缸垫 600-1200 元 + 机油 500-800 元 + 冷却液 200-400 元 + 工时 1500-3000 元
- 时间：约 8-12 小时
- 注意：缸盖螺栓建议一起更换
预防措施：
1. 每天检查冷却液液位，及时补充
2. 定期更换冷却液（每2年/2000小时）
3. 使用合格的长效冷却液，不要加水
4. 定期检查散热器外部，保持清洁
5. 定期检查风扇皮带张紧度
6. 定期检查水泵是否漏水
7. 避免长时间超负荷运转
8. 注意观察水温表，发现异常及时停机
9. 冷车启动后不要立即大油门

---
6.5 故障五：转速不稳/怠速抖动
故障现象：
- 怠速时发动机抖动，转速忽高忽低
- 加速不顺畅，有顿挫感
- 发动机声音不均匀
- 严重时可能熄火
- 排气声音不均匀
原因分析（按概率排序）：
序号
故障原因
概率
严重程度
说明
1
喷油器工作不均
★★★★☆
高
各缸喷油器喷油量不一致
2
燃油系统进气
★★★★☆
中
油路有空气，供油不稳定
3
气门间隙异常
★★★☆☆
中
气门间隙不一致
4
气缸压缩压力不均
★★★☆☆
高
各缸压力差过大
5
调速器故障（机械版）
★★★☆☆
中
调速器卡滞或磨损
6
怠速调整不当
★★☆☆☆
低
怠速转速过高或过低
7
电控系统故障（共轨版）
★★☆☆☆
高
传感器或ECM故障
8
燃油滤清器堵塞
★★☆☆☆
中
供油不足，压力不稳
9
高压油泵故障
★★☆☆☆
高
供油量不稳定
10
油门拉线/拉杆卡滞
★★☆☆☆
低
油门不灵活
11
发动机支架损坏
★☆☆☆☆
低
减震垫坏，震动大
12
正时不对
★☆☆☆☆
高
正时错位，各缸工作不均
诊断步骤与判定标准：
1. 第一步：检查燃油系统
  - 检查燃油滤清器是否堵塞
  - 检查燃油系统是否有空气
  - 检查各缸喷油器工作声音是否均匀
2. 第二步：检查气缸压缩压力
  - 测量各缸压缩压力
  - 标准值：≥2.5 MPa，各缸压差≤10%
  - 压差过大说明各缸工作不均
3. 第三步：检查气门间隙
  - 冷态下测量各缸气门间隙
  - 标准值：进气门0.25mm，排气门0.40mm
  - 间隙不一致会导致各缸进气量不同
4. 第四步：检查电控系统
  - 用诊断仪读取故障码
  - 检查各缸喷油修正量
  - 检查各传感器信号是否稳定
5. 第五步：检查调速器（机械版）
  - 检查调速器是否卡滞
  - 检查调速弹簧是否疲劳
  - 检查怠速调整是否合适
6. 第六步：断缸试验
  - 逐个断开喷油器，观察转速变化
  - 判断哪个缸工作不良
维修方案：
方案一：燃油系统排空气
- 步骤：同启动困难方案一
- 费用：约 50-200 元
- 时间：约 0.5-1 小时
方案二：更换喷油器
- 步骤：同启动困难方案四
- 费用：喷油器 2500-4000 元/支 × 6支 + 工时 500-1000 元
- 时间：约 2-4 小时
- 注意：建议6支一起更换，确保各缸一致
方案三：调整气门间隙
- 步骤：同动力不足方案四
- 费用：工时 300-600 元
- 时间：约 2-3 小时
方案四：清洗/调校高压油泵
- 步骤：
  1. 拆下高压油泵
  2. 送到***调校台检测
  3. 清洗或更换磨损部件
  4. 调校各缸供油量均匀
  5. 安装复位，试车
- 费用：调校 500-1500 元 + 工时 300-600 元
- 时间：约 4-8 小时
方案五：调整怠速
- 步骤：
  1. 热车至正常工作温度
  2. 调整怠速螺钉至规定转速
  3. 检查怠速是否稳定
  4. 微调至最佳状态
- 费用：工时 50-100 元
- 时间：约 0.5 小时
- 标准：怠速约 800-900 rpm
预防措施：
1. 定期更换燃油滤清器
2. 使用合格的柴油，避免杂质
3. 定期检查调整气门间隙
4. 定期保养燃油系统
5. 避免长时间怠速运转
6. 冷车启动后适当预热
7. 注意观察发动机运转状态

---
6.6 故障六：涡轮增压器专项故障
故障现象：
- 动力不足，加速无力
- 增压压力偏低
- 增压器有异响（哨声、金属摩擦声）
- 增压器漏油（进气管或排气管有机油）
- 机油消耗增加
- 排气管冒蓝烟或黑烟
原因分析（按概率排序）：
序号
故障原因
概率
严重程度
说明
1
轴承损坏
★★★★☆
高
增压器轴承磨损或烧蚀
2
增压压力不足
★★★★☆
中
多种原因导致增压不够
3
密封环漏油
★★★☆☆
中
增压器密封环损坏，机油泄漏
4
叶轮擦壳/损坏
★★★☆☆
高
叶轮与壳体摩擦或异物打坏
5
涡轮异响
★★★☆☆
中
轴承损坏或叶轮不平衡
6
旁通阀故障
★★☆☆☆
中
废气旁通阀卡滞或损坏
7
异物进入打坏叶轮
★★☆☆☆
高
空滤失效，异物进入
8
机油结焦
★★☆☆☆
中
机油质量差或高温结焦
9
回油管堵塞
★★☆☆☆
中
回油不畅，增压器漏油
10
进油管堵塞
★☆☆☆☆
高
供油不足，轴承烧蚀
诊断步骤与判定标准：
1. 第一步：检查增压压力
  - 用压力表测量增压压力
  - 额定转速下应≥0.15 MPa
  - 压力低说明增压器有问题或有漏气
2. 第二步：检查增压器外观
  - 检查增压器是否有漏油痕迹
  - 检查进回油管是否漏油
  - 检查壳体是否有裂纹
3. 第三步：检查叶轮状态
  - 拆开增压器进出口
  - 检查叶轮是否有擦壳痕迹
  - 检查叶轮是否有损坏或变形
  - 用手转动叶轮，检查是否卡滞
4. 第四步：测量增压器间隙
  - 径向间隙：≤0.15 mm
  - 轴向间隙：≤0.20 mm
  - 间隙过大说明轴承磨损
5. 第五步：检查进回油管路
  - 检查进油管是否堵塞
  - 检查回油管是否堵塞或折弯
  - 检查机油压力是否正常
6. 第六步：检查旁通阀
  - 检查旁通阀执行器是否卡滞
  - 检查旁通阀膜片是否破损
  - 检查增压压力控制是否正常
维修方案：
方案一：增压器维修（更换机芯）
- 步骤：
  1. 拆下增压器
  2. 分解增压器
  3. 检查壳体是否可用
  4. 更换增压器机芯（中间体）
  5. 重新组装增压器
  6. 做动平衡
  7. 安装复位，试车
- 费用：机芯 3000-5000 元 + 工时 500-1000 元
- 时间：约 4-8 小时
方案二：更换增压器总成
- 步骤：
  1. 放掉部分机油
  2. 拆下增压器进回油管
  3. 拆下增压器进出口连接
  4. 拆下增压器固定螺栓
  5. 取下旧增压器
  6. 清洁安装面
  7. 安装新增压器，更换密封垫
  8. 接好油管和管路
  9. 加机油，预润滑增压器
  10. 启动发动机，怠速运行几分钟
- 费用：增压器 6000-10000 元 + 工时 500-1000 元
- 时间：约 4-6 小时
方案三：清洗/疏通回油管
- 步骤：
  1. 拆下回油管
  2. 检查是否堵塞
  3. 用清洗液或压缩空气疏通
  4. 安装复位
- 费用：工时 100-200 元
- 时间：约 1-2 小时
方案四：更换旁通阀执行器
- 步骤：
  1. 检查旁通阀执行器状态
  2. 如损坏，拆下旧执行器
  3. 安装新执行器
  4. 调整开启压力
- 费用：执行器 300-800 元 + 工时 100-200 元
- 时间：约 1-2 小时
预防措施：
1. 定期更换空气滤清器，保持进气清洁
2. 使用合格的机油，定期更换
3. 确保增压器进回油管路畅通
4. 冷车启动后怠速预热，不要立即大油门
5. 熄火前怠速运行1-2分钟，让增压器冷却
6. 避免突然加大油门或突然熄火
7. 定期检查增压器工作状态
8. 注意观察机油消耗情况

七、关键诊断参数与技术标准
7.1 压力参数标准
参数名称
标准值
测量条件
备注
机油压力（怠速）
≥ 0.1 MPa（1 bar）
热机，怠速，100℃
最低允许值
机油压力（额定转速）
0.3 - 0.5 MPa（3-5 bar）
热机，额定转速
正常范围
机油压力（最高）
≤ 0.6 MPa（6 bar）
冷机，高转速
安全阀开启压力
气缸压缩压力
≥ 2.5 MPa（25 bar）
热机，节气门全开
最低标准值
各缸压缩压力差
≤ 10%
-
各缸之间最大差值
增压压力（额定转速）
0.15 - 0.25 MPa
额定转速，全负荷
正常范围
共轨压力（怠速）
20 - 30 MPa
怠速
共轨系统
共轨压力（额定）
约 160 MPa
额定转速
最高约1600 bar
燃油输油压力
0.2 - 0.4 MPa
怠速
低压输油泵
冷却系统压力
0.08 - 0.12 MPa
热机
散热器盖开启压力
曲轴箱压力
≤ 0.5 kPa
怠速
正常为微负压
7.2 温度参数标准
参数名称
标准值
测量条件
备注
正常工作水温
77 - 95℃
正常负荷
最佳工作温度
水温报警值
约 105℃
-
超过需停机检查
节温器开启温度
82 - 88℃
-
开始开启温度
节温器全开温度
约 95℃
-
完全开启温度
机油正常温度
80 - 110℃
正常负荷
正常范围
机油最高温度
≤ 120℃
-
超过需检查
进气温度
环境温度 + 10-30℃
增压器后
正常范围
中冷后进气温度
环境温度 + 10-20℃
中冷器后
正常范围
排气温度
约 500 - 650℃
全负荷
参考值
涡轮壳温度
约 600 - 700℃
全负荷
参考值
7.3 间隙参数标准
参数名称
标准值
测量条件
备注
进气门间隙
0.25 mm（0.010 in）
冷态
标准值
排气门间隙
0.40 mm（0.016 in）
冷态
标准值
活塞与缸套间隙
0.05 - 0.10 mm
常温
正常范围
曲轴轴向间隙
0.10 - 0.30 mm
-
正常范围
主轴承间隙
0.03 - 0.07 mm
-
正常范围
连杆轴承间隙
0.03 - 0.06 mm
-
正常范围
凸轮轴轴向间隙
0.05 - 0.15 mm
-
正常范围
气门杆与导管间隙
0.03 - 0.08 mm
-
正常范围
涡轮增压器径向间隙
≤ 0.15 mm
-
最大允许值
涡轮增压器轴向间隙
≤ 0.20 mm
-
最大允许值
缸体平面度
≤ 0.05 mm
-
全长最大变形
缸盖平面度
≤ 0.05 mm
-
全长最大变形
7.4 喷油参数标准
参数名称
标准值
备注
喷油器开启压力
200 - 250 bar
机械喷油器
共轨喷射压力
最高约 1600 bar
高压共轨系统
喷油提前角
约 8 - 15° BTDC
怠速时
各缸喷油量偏差
≤ 5%
各缸之间
喷油器喷雾锥角
约 140 - 160°
参考值
喷油器回油量
约 10 - 30 mL/min
怠速时，参考值
7.5 电气参数标准
参数名称
标准值
备注
电瓶额定电压
24 V
两块12V串联
电瓶静态电压
≥ 25 V
充满电状态
启动时最低电压
≥ 19 V
启动瞬间
发电机充电电压
27 - 29 V
发动机运转时
预热塞电阻
0.5 - 1.5 Ω/支
常温下
预热时间
约 5 - 30 秒
根据环境温度
启动马达功率
约 5 - 7 kW
24V系统
发电机功率
约 35 - 50 A
24V系统
各传感器供电电压
5 V 或 24 V
根据传感器类型
ECM供电电压
18 - 32 V
正常工作范围

---
八、保养周期与维护项目
8.1 日常保养（每天/每次使用前）
序号
保养项目
操作要点
注意事项
1
检查机油油位
停机15分钟后，拔出机油尺检查
油位应在上下刻度之间
2
检查冷却液液位
冷车时检查膨胀水箱
液位在MIN和MAX之间
3
检查燃油油位
查看燃油表或量油尺
及时补充，避免烧干
4
排放燃油滤清器积水
打开滤清器底部放水阀
每天放水，防止水进入系统
5
检查空气滤清器指示器
查看阻力指示器是否变红
变红说明需要更换滤芯
6
检查是否有泄漏
检查机油、燃油、冷却液是否有泄漏
发现泄漏及时处理
7
检查皮带状态
检查风扇皮带、水泵皮带
检查是否有裂纹、松弛
8
检查电气连接
检查电瓶接线、各传感器接头
确保连接牢固
9
检查仪表和报警
启动后检查各仪表是否正常
注意报警灯是否亮起
10
听发动机声音
启动后听是否有异常声音
有异响立即停机检查
8.2 一级保养（每250-500小时/每3个月）
序号
保养项目
操作要点
注意事项
1
更换机油
热车后放掉旧机油，加入新机油
使用CI-4/CH-4级以上机油
2
更换机油滤清器
更换机油时一起更换
密封圈涂机油，拧紧3/4圈
3
更换燃油滤清器
更换柴油格，排空气
新滤芯加满干净柴油
4
排放油水分离器
排放积水，必要时更换滤芯
定期排放，保持干燥
5
检查空气滤清器
取出滤芯检查，必要时更换
不要用高压气吹滤芯
6
检查皮带张紧度
检查风扇皮带、水泵皮带
用手指按压，挠度10-15mm
7
检查冷却液浓度
用折射仪检查防冻液浓度
冰点应低于当地最低气温
8
检查电瓶状态
测量电瓶电压，清洁接线柱
接线柱涂防锈脂
9
检查各传感器
检查各传感器接头是否松动
确保连接可靠
10
清洁发动机外表
清除灰尘和油污
便于发现泄漏和故障
8.3 二级保养（每500-1000小时/每6个月）
序号
保养项目
操作要点
注意事项
1
更换空气滤清器
更换外滤和内滤
使用正品滤芯
2
检查调整气门间隙
冷态下测量调整
进气0.25mm，排气0.40mm
3
检查喷油器
检查喷油器工作状态
必要时拆下检测调校
4
检查涡轮增压器
检查增压器工作状态、间隙
听声音，看是否漏油
5
检查冷却系统
检查散热器、水泵、节温器
清洗散热器外部
6
检查润滑系统
检查机油压力、机油冷却器
确保机油压力正常
7
检查进排气管路
检查是否有漏气、漏气
紧固卡箍
8
检查预热系统
检查预热塞、预热控制器
确保冷启动正常
9
检查发电机和启动马达
检查工作状态，清洁碳刷
确保电气系统正常
10
紧固各连接螺栓
检查进排气管、支架等螺栓
按规定扭矩紧固
8.4 三级保养（每1000-1500小时/每年）
序号
保养项目
操作要点
注意事项
1
喷油器检测调校
拆下喷油器，在试验台上检测
雾化不良的更换或维修
2
高压油泵检测
检测油泵供油量和压力
必要时调校或维修
3
气缸压缩压力测试
测量各缸压缩压力
判断发动机磨损情况
4
检查曲轴箱通风
检查PCV阀、通风管
确保通风正常
5
更换冷却液
放掉旧冷却液，清洗系统，加新液
使用长效冷却液
6
更换皮带
更换风扇皮带、水泵皮带
同时检查张紧轮
7
检查节温器
拆下检查开启温度
工作不良的更换
8
检查水泵
检查水泵是否漏水、有异响
必要时更换修理包
9
检查机油冷却器
检查是否堵塞或泄漏
必要时清洗或更换
10
ECM系统检测
用诊断仪读取故障码和数据
检查电控系统状态
8.5 大修周期与项目
大修周期： 约 8000 - 12000 小时（根据使用条件和保养情况）
大修项目：
序号
大修项目
内容说明
1
曲柄连杆机构
镗缸、磨轴、更换四配套、更换轴承
2
配气机构
铰气门座、磨气门、换导管、换油封
3
燃油系统
喷油器调校或更换、高压油泵调校
4
润滑系统
机油泵检修或更换、机油冷却器清洗
5
冷却系统
水泵检修、节温器更换、散热器清洗
6
增压系统
涡轮增压器检修或更换、中冷器清洗
7
密封件
更换全部密封垫和油封
8
电气系统
发电机、启动马达检修，传感器检查
9
装配调试
按标准装配，调整气门间隙、正时
10
磨合测试
冷磨合、热磨合，测试各项参数

---
九、大修技术标准与装配规范
9.1 缸体与曲柄连杆机构
9.1.1 缸体检修标准
项目
标准值
极限值
备注
缸体平面度
≤ 0.05 mm
≤ 0.10 mm
全长最大变形
缸套内径（标准）
φ102 mm
-
标准缸径
缸套磨损极限
+0.10 mm
+0.20 mm
最大磨损量
缸套圆度误差
≤ 0.03 mm
≤ 0.05 mm
圆度公差
缸套圆柱度误差
≤ 0.05 mm
≤ 0.08 mm
圆柱度公差
缸套凸出台面高度
0.03 - 0.08 mm
-
缸套高出缸体平面
主轴承座孔圆度
≤ 0.02 mm
≤ 0.03 mm
主轴承孔
主轴承座孔同轴度
≤ 0.03 mm
≤ 0.05 mm
各主轴承孔
气缸中心线与曲轴垂直度
≤ 0.05 mm/100mm
-
垂直度公差
9.1.2 曲轴检修标准
项目
标准值
极限值
备注
主轴颈直径（标准）
φ75 mm（参考值）
-
需查阅具体型号手册
连杆轴颈直径（标准）
φ65 mm（参考值）
-
需查阅具体型号手册
轴颈圆度误差
≤ 0.01 mm
≤ 0.02 mm
圆度公差
轴颈圆柱度误差
≤ 0.01 mm
≤ 0.02 mm
圆柱度公差
曲轴径向跳动
≤ 0.03 mm
≤ 0.05 mm
中间主轴颈
曲轴轴向间隙
0.10 - 0.30 mm
0.40 mm
止推片间隙
主轴颈磨损极限
-0.10 mm
-0.20 mm
最大磨损量
连杆轴颈磨损极限
-0.10 mm
-0.20 mm
最大磨损量
曲轴圆角过渡
R2 - R3 mm
-
圆角半径
曲轴表面硬度
HRC 50-55
-
表面淬火硬度
9.1.3 活塞与连杆检修标准
项目
标准值
极限值
备注
活塞与缸套间隙
0.05 - 0.10 mm
0.20 mm
配缸间隙
活塞环开口间隙（一道）
0.20 - 0.40 mm
1.0 mm
气环开口间隙
活塞环开口间隙（二道）
0.20 - 0.35 mm
0.8 mm
气环开口间隙
活塞环开口间隙（油环）
0.25 - 0.50 mm
1.2 mm
油环开口间隙
活塞环侧隙
0.03 - 0.08 mm
0.15 mm
环与环槽侧隙
活塞销与销孔间隙
0.005 - 0.015 mm
0.03 mm
常温下
活塞销与连杆衬套间隙
0.01 - 0.03 mm
0.06 mm
常温下
连杆弯曲度
≤ 0.05 mm/100mm
0.10 mm/100mm
弯曲变形
连杆扭曲度
≤ 0.05 mm/100mm
0.10 mm/100mm
扭曲变形
连杆大端侧隙
0.10 - 0.30 mm
0.50 mm
连杆轴向间隙
主轴承间隙
0.03 - 0.07 mm
0.15 mm
主轴瓦间隙
连杆轴承间隙
0.03 - 0.06 mm
0.12 mm
连杆瓦间隙
9.1.4 拧紧力矩标准
螺栓名称
拧紧力矩
拧紧方法
备注
缸盖螺栓
137 ± 5 N·m
分次拧紧，按顺序
卡特320DL用C6.4
主轴承盖螺栓
约 120 - 150 N·m
分次拧紧，从中间向两边
参考值，以手册为准
连杆螺栓
约 80 - 100 N·m
分次拧紧，对角拧紧
参考值，以手册为准
飞轮螺栓
约 100 - 130 N·m
分次拧紧，对角拧紧
参考值
曲轴皮带轮螺栓
约 200 - 250 N·m
拧紧后锁止
参考值
气门室盖螺栓
约 10 - 15 N·m
均匀拧紧，不要过紧
铝合金盖，防止变形
油底壳螺栓
约 15 - 20 N·m
均匀拧紧
防止漏油
喷油器压紧螺栓
约 25 - 35 N·m
均匀拧紧
防止漏油漏气
进气管螺栓
约 20 - 30 N·m
均匀拧紧
防止漏气
排气管螺栓
约 30 - 40 N·m
热车后复紧
防止漏气
涡轮增压器螺栓
约 30 - 40 N·m
均匀拧紧
防止漏气漏油
⚠️ 重要提醒： 以上拧紧力矩为参考值，实际操作必须以卡特彼勒官方维修手册为准！不同版本、不同年份的发动机可能有差异。缸盖螺栓等关键紧固件建议使用角度法或屈服法拧紧，确保准确。
9.2 配气机构
9.2.1 气门与导管检修标准
项目
标准值
极限值
备注
进气门杆直径
φ8 mm（参考值）
-
需查阅手册
排气门杆直径
φ8 mm（参考值）
-
需查阅手册
气门杆磨损极限
-0.05 mm
-0.10 mm
最大磨损量
气门导管内径（标准）
φ8 mm（参考值）
-
与气门杆配合
气门杆与导管间隙（进）
0.03 - 0.06 mm
0.12 mm
进气门
气门杆与导管间隙（排）
0.04 - 0.08 mm
0.15 mm
排气门
气门头厚度（进）
≥ 1.0 mm
0.5 mm
磨损极限
气门头厚度（排）
≥ 1.2 mm
0.8 mm
磨损极限
气门座锥角
45°
-
标准锥角
气门座接触面宽度
1.5 - 2.5 mm
3.5 mm
密封带宽度
气门下沉量
≤ 0.5 mm
1.0 mm
气门头低于缸盖平面
9.2.2 凸轮轴与挺柱检修标准
项目
标准值
极限值
备注
凸轮轴轴颈直径
φ50 mm（参考值）
-
需查阅手册
凸轮轴轴颈磨损
-0.03 mm
-0.05 mm
最大磨损量
凸轮轴轴向间隙
0.05 - 0.15 mm
0.30 mm
轴向窜动量
凸轮轴径向跳动
≤ 0.03 mm
≤ 0.05 mm
中间轴颈
凸轮高度磨损
-0.20 mm
-0.50 mm
最大磨损量
挺柱直径磨损
-0.03 mm
-0.05 mm
最大磨损量
挺柱与导孔间隙
0.02 - 0.05 mm
0.10 mm
配合间隙
推杆弯曲度
≤ 0.05 mm/100mm
0.10 mm/100mm
直线度
9.2.3 气门间隙调整标准
气门类型
冷态间隙
热态间隙（参考）
备注
进气门
0.25 mm（0.010 in）
约 0.30 mm
标准值
排气门
0.40 mm（0.016 in）
约 0.45 mm
标准值

💡 调整方法： 冷车状态，找到一缸压缩上止点，按点火顺序1-5-3-6-2-4，逐缸调整。调整时松******紧螺母，转动调整螺钉，用塞尺测量间隙，达到规定值后拧紧锁紧螺母，再复查一次。
9.3 燃油系统
9.3.1 喷油器检修标准
项目
标准值
备注
喷油器开启压力
200 - 250 bar
机械喷油器
喷油器雾化质量
雾化均匀，无油滴
喷雾呈雾状
喷油器滴油
不允许
关闭后不得滴油
各缸喷油量偏差
≤ 5%
各缸均匀性
喷油器回油量
约 10 - 30 mL/min
怠速时参考值
喷油器密封试验
保持压力30秒不下降
密封性能
9.3.2 高压油泵检修标准
项目
标准值
备注
供油压力
额定压力 ± 5%
共轨压力
供油量
额定供油量 ± 5%
各工况供油量
供油均匀性
各缸偏差 ≤ 5%
各缸均匀性
供油提前角
按厂家规定
不同工况不同
油泵内漏
不超过规定值
内部泄漏量
9.4 润滑与冷却系统
9.4.1 润滑系统标准
项目
标准值
备注
机油压力（怠速）
≥ 0.1 MPa
热机怠速
机油压力（额定转速）
0.3 - 0.5 MPa
热机额定转速
机油泵齿轮间隙
0.05 - 0.15 mm
齿侧间隙
机油泵端隙
0.03 - 0.08 mm
端面间隙
机油冷却器压降
≤ 0.05 MPa
进出油口压差
机油冷却器泄漏
不允许
水压试验
9.4.2 冷却系统标准
项目
标准值
备注
节温器开启温度
82 - 88℃
开始开启
节温器全开温度
约 95℃
完全开启
节温器升程
≥ 8 mm
全开升程
水泵流量
额定流量 ± 10%
额定转速下
散热器压力试验
0.15 MPa，30秒不泄漏
密封性能
冷却系统容量
约 30 - 35 L
含散热器
十、采购选型建议与注意事项
10.1 发动机总成采购建议
10.1.1 采购前确认事项
1. 确认发动机型号和序列号
  - 提供发动机序列号（ESN），确保型号准确
  - 确认是ACERT版还是普通版
  - 确认排放等级（Tier 3/国三等）
2. 确认功率等级和转速
  - 确认需要的功率等级（低/中/高功率）
  - 确认额定转速（1800rpm/2200rpm等）
  - 确认调速方式（机械/电子调速）
3. 确认应用领域
  - 工程机械版 / 工业版 / 发电机组版
  - 不同版本的飞轮壳、飞轮、接口可能不同
  - 确认安装尺寸和接口是否匹配
4. 确认配置要求
  - 是否需要带涡轮增压器
  - 是否需要带启动马达、发电机
  - 是否需要带ECM和线束
  - 是否需要带离合器或联轴器
10.1.2 不同采购渠道对比
采购渠道
优点
缺点
价格
适用场景
卡特彼勒官方
正品保障，售后完善
价格高，交货期长
最高
对品质要求高，预算充足
授权服务商
正品保障，服务好
价格较高
高
正规采购，需要售后支持
***配件商
价格适中，交货快
需要辨别真伪
中
有一定辨别能力的客户
拆机件/翻新机
价格低，交货快
品质参差不齐，无质保
低
预算有限，有维修能力
副厂全新机
价格较低，有质保
品质不如原厂
中低
预算有限，追求性价比
10.1.3 采购注意事项
1. 核对型号和参数
  - 仔细核对发动机型号、序列号、功率、转速等参数
  - 确认飞轮壳、飞轮、安装脚等接口尺寸
  - 避免买错型号，无法安装使用
2. 检查外观和成色
  - 检查发动机外观是否有损坏
  - 检查各接口是否完好
  - 拆机机要检查使用时间和磨损情况
3. 确认配件和附件
  - 确认是否包含所需附件
  - 确认是否带ECM、线束、传感器等
  - 确认是否带飞轮、离合器等
4. 质保和售后
  - 确认质保期限和范围
  - 确认售后服务方式
  - 确认技术支持是否到位
5. 运输和安装
  - 确认运输方式和费用
  - 确认是否提供安装指导
  - 确认是否提供调试服务
10.2 配件采购建议
10.2.1 不同品质配件对比
品质等级
价格
质量
质保
适用场景
原厂正品
高
最好
有质保
关键部件、长期使用
品牌副厂
中高
好
有质保
常用件、性价比高
普通副厂
中
一般
部分有质保
易损件、短期使用
拆车件
低
参差不齐
一般无质保
预算有限、应急使用
再制造件
中
较好
有质保
喷油器、增压器等
10.2.2 关键部件采购建议
1. 喷油器
  - 建议使用原厂或高品质副厂件
  - 喷油器是精密部件，质量差会导致很多故障
  - 建议6支一起更换，确保各缸一致
  - 购买时确认型号编号（如326-4700）
2. 涡轮增压器
  - 建议使用原厂或知名品牌件
  - 增压器转速高，质量差容易损坏
  - 安装时必须预润滑，避免启动烧轴承
  - 注意检查增压器型号和接口
3. 四配套
  - 建议使用品牌副厂或原厂件
  - 活塞、缸套配合精度要求高
  - 注意缸套尺寸（标准/加大）
  - 注意活塞环类型（镀铬/氮化等）
4. 曲轴和轴承
  - 曲轴建议使用原厂或高品质锻钢件
  - 轴承建议使用知名品牌（如马勒、辉门）
  - 注意轴瓦尺寸（标准/加大）
  - 注意主轴承和连杆轴承的区别
5. 密封件
  - 气缸垫建议使用原厂或高品质多层钢垫
  - 油封建议使用知名品牌（如NOK、特瑞堡）
  - 大修包建议购买整套，避免遗漏
  - 注意密封垫的材质和耐温等级
10.2.3 采购避坑提醒
1. 假货风险
  - 市场上有很多假冒原厂配件
  - 价格明显偏低的要警惕
  - 从正规渠道采购，索要******和质保
  - 注意查看包装和标识
2. 型号不匹配
  - C6.4有多个版本，配件可能不通用
  - 采购时提***发动机序列号
  - 核对零件编号，确保一致
  - 不确定时咨询***人士
3. 拆机件风险
  - 拆机件成色差异大，购买前仔细检查
  - 最好能测试后再购买
  - 重要部件不建议用拆机件
  - 找信誉好的商家购买
4. 副厂件质量差异
  - 副厂件质量参差不齐
  - 选择有品牌、有质保的产品
  - 不要只看价格，要看性价比
  - 关键部件建议用好的副厂或原厂
10.3 选型注意事项
10.3.1 发动机选型要点
1. 功率匹配
  - 根据设备需求选择合适的功率
  - 不要选太大或太小的功率
  - 考虑工况和负载率
  - 留有一定的功率储备（10-20%）
2. 转速匹配
  - 根据设备工作转速选择
  - 挖掘机一般1800rpm左右
  - 发电机组一般1500/1800rpm
  - 注意额定转速和最大转速
3. 排放要求
  - 根据当地排放法规选择
  - 国内一般选国三或国四
  - 出口设备按目标国要求
  - 高排放版本价格更高
4. 安装接口
  - 确认飞轮壳型号和尺寸
  - 确认飞轮尺寸和齿数
  - 确认安装脚位置和尺寸
  - 确认各管路接口位置
10.3.2 与3066发动机的区别
C6.4发动机是3066发动机的升级换代产品，两者同属6.4升排量平台，但有很多区别：
对比项目
3066发动机
C6.4发动机
备注
推出时间
约2000年前后
约2006年前后
C6.4更新
燃油系统
机械直喷
高压共轨（ACERT版）
C6.4更***
排放等级
Tier 2 / Stage II
Tier 3 / Stage IIIA
C6.4更环保
动力性能
相对较低
更高，扭矩更大
C6.4更强
燃油经济性
一般
更好
C6.4更省油
电控系统
简单或无
完善的ECM电控
C6.4更智能
配件通用性
部分通用
部分通用
很多配件不通用
维修难度
较低
较高
C6.4更复杂
配件价格
相对较低
相对较高
C6.4更贵
💡 注意： C6.4与3066虽然排量相同，但很多配件不通用，特别是燃油系统、电控系统、进气系统等。不要想当然认为可以互换，采购时务必确认型号。
10.4 避坑提醒（8条）
1. 版本混淆，买错配件 ⚠️
  - C6.4有多个版本（ACERT/普通、不同功率、不同排放）
  - 不同版本的燃油系统、进气系统、电控系统差异很大
  - 很多配件不通用，买错了无法使用
  - 采购时务必提供发动机序列号，确认型号
2. 副厂件质量参差不齐 ⚠️
  - 市场上副厂件质量差异很大
  - 价格低的质量往往也差
  - 关键部件（喷油器、增压器、曲轴等）建议用好的副厂或原厂
  - 不要只看价格，要看品质和质保
3. 拆机件成色差异大 ⚠️
  - 拆机件价格低，但成色差异很大
  - 有的使用时间短，成色好；有的使用时间长，磨损严重
  - 购买前要仔细检查，最好能测试
  - 重要部件不建议用拆机件
4. 假货风险，假冒原厂件 ⚠️
  - 市场上有很多假冒原厂配件
  - 包装和标识做得很像，难以分辨
  - 价格明显低于市场价的要警惕
  - 从正规渠道采购，索要******和质保
5. 型号不匹配，与3066混淆 ⚠️
  - C6.4与3066同属6.4升平台，但不是所有配件都通用
  - 燃油系统、电控系统、进气系统等差异很大
  - 不要想当然认为可以互换
  - 不确定时咨询***人士
6. ECM编程问题 ⚠️
  - 共轨版ECM更换后需要编程匹配
  - 不是买个新ECM插上就能用
  - 需要***设备和软件进行编程标定
  - 建议由授权服务商或***人员操作
7. 喷油器匹配问题 ⚠️
  - 喷油器是精密部件，各缸喷油量需要匹配
  - 新旧混用可能导致各缸工作不均
  - 建议6支一起更换，确保一致性
  - 更换后最好做断缸测试和平衡调整
8. 安装调试问题 ⚠️
  - 发动机更换或大修后需要***调试
  - 气门间隙、喷油正时、怠速等都要调整
  - 安装不当会导致很多故障
  - 建议由***维修人员安装调试
十一、常见问题FAQ
Q1：C6.4发动机和3066发动机有什么区别？配件通用吗？
A： C6.4是3066的升级换***产品，主要区别如下：
- 燃油系统不同：3066是机械直喷，C6.4 ACERT版是高压共轨
- 排放等级不同：3066一般是Tier 2，C6.4是Tier 3/Stage IIIA
- 动力性能不同：C6.4动力更强，燃油经济性更好
- 电控系统不同：C6.4有完善的ECM电控系统
配件通用性：
- 基础件（缸体、曲轴、连杆等）部分通用
- 燃油系统、电控系统、进气系统大部分不通用
- 密封件、轴承等部分通用
- 建议： 采购配件时提供发动机序列号，确认具体型号，不要想当然认为通用
Q2：C6.4发动机油耗大概是多少？
A： C6.4发动机的油耗因工况、负载、设备类型不同而有差异：
- 怠速油耗：约 2 - 4 升/小时
- 中等负荷：约 10 - 15 升/小时
- 重负荷作业：约 15 - 22 升/小时
- 挖掘机综合油耗：约 12 - 18 升/小时（320D挖掘机）
- 发电机组油耗：约 200 - 220 g/kW·h（满负荷）
影响油耗的因素：
- 负载率：负载越高，油耗越大
- 工况：间歇性作业比连续作业油耗低
- 保养状态：保养好的发动机油耗更低
- 燃油品质：好的柴油燃烧更充分
- 操作习惯：平稳操作比猛加油门省油
Q3：C6.4发动机大修一次大概要多少钱？
A： C6.4发动机大修费用因维修项目、配件品质、地区差异而不同：
基础大修（四配套+气门+密封件）：
- 副厂配件：约 1.5 - 2.5 万元
- 品牌配件：约 2.5 - 4 万元
- 原厂配件：约 4 - 6 万元
- 工时费：约 0.8 - 1.5 万元
- 总计：约 2.3 - 7.5 万元
深度大修（含曲轴、油泵、增压器等）：
- 副厂配件：约 3 - 5 万元
- 品牌配件：约 5 - 8 万元
- 原厂配件：约 8 - 12 万元
- 工时费：约 1.5 - 2.5 万元
- 总计：约 4.5 - 14.5 万元
影响价格的因素：
- 配件品质：原厂 > 品牌副厂 > 普通副厂
- 维修项目：更换的部件越多，费用越高
- 地区差异：一线城市比三四线城市贵
- 维修厂：4S店/授权服务商比普通修理厂贵
Q4：C6.4发动机用什么机油好？多久换一次？
A： 机油选用建议：
- 等级：CI-4级或更高等级（CH-4也可以，但CI-4更好）
- 粘度：
  - 夏季/热带：15W-40 或 20W-50
  - 冬季/寒带：10W-30 或 5W-40
  - 四季通用：15W-40
- 品牌：美孚、壳牌、嘉实多、长城等知名品牌
- 注意：不要混用不同品牌、不同粘度的机油
更换周期：
- 正常工况：每 250 - 500 小时 或 每 3 个月
- 恶劣工况（灰尘大、负荷重、高温）：每 200 - 300 小时
- 新机或大修后：首次 50 小时更换，之后按正常周期
更换机油注意事项：
- 热车后更换，机油流动好，放得更干净
- 同时更换机油滤清器
- 加完机油后怠速运行几分钟，检查是否漏油
- 停机几分钟后检查油位，确保在正常范围
Q5：C6.4发动机水温高怎么办？
A： 水温高是常见故障，按以下步骤排查：
第一步：确认是否真的高温
- 检查水温传感器是否正常（用直感表对比）
- 检查冷却液是否真的沸腾
- 排除传感器误报
第二步：检查冷却液
- 检查冷却液液位是否足够
- 检查冷却液是否变质（有水垢、铁锈等）
- 检查是否有泄漏
第三步：检查散热系统
- 检查散热器外部是否堵塞（灰尘、柳絮等）
- 检查风扇皮带是否松弛或断裂
- 检查节温器是否正常打开
- 检查水泵是否正常工作
第四步：检查发动机本身
- 检查是否长时间超负荷运转
- 检查喷油正时是否正确
- 检查气缸垫是否冲坏
- 检查排气是否通畅
应急处理：
- 立即减小油门，降低负荷
- 不要立即熄火，怠速运行几分钟
- 检查冷却液液位，不足时补充（注意防烫伤）
- 如温度继续升高，立即停机检查
注意： 水温高时不要立即打开水箱盖，防止烫伤！也不要立即加冷水，防止缸盖裂纹。
Q6：C6.4发动机烧机油是什么原因？
A： 烧机油的常见原因，按概率排序：
1. 活塞环磨损/对口（最常见）
  - 症状：加速时冒蓝烟，机油消耗大
  - 判断：测缸压，各缸压差大
  - 解决：更换活塞环，严重时镗缸换四配套
2. 气门油封老化
  - 症状：冷车启动冒蓝烟，热车后减轻
  - 判断：检查火花塞/喷油器有机油
  - 解决：更换气门油封
3. 涡轮增压器漏油
  - 症状：进气管或排气管有机油，冒蓝烟
  - 判断：拆开增压器进出口检查
  - 解决：维修或更换增压器
4. 气缸套磨损
  - 症状：动力下降，烧机油，缸压低
  - 判断：测缸压，量缸套磨损
  - 解决：镗缸或换缸套
5. 曲轴箱通风系统故障
  - 症状：曲轴箱压力高，各处漏油
  - 判断：检查PCV阀是否堵塞
  - 解决：清洗或更换PCV阀
6. 机油牌号不对或加太多
  - 症状：机油消耗大，但不一定冒烟
  - 判断：检查油位和机油型号
  - 解决：放出多余机油，换合适粘度
机油消耗标准： 一般柴油发动机机油消耗在燃油消耗的0.5%以内算正常，超过1%就需要检查原因了。
Q7：C6.4发动机喷油器多久换一次？
A： 喷油器没有固定的更换周期，主要看使用情况：
正常使用寿命：
- 原厂喷油器：约 8000 - 12000 小时
- 高品质副厂：约 5000 - 8000 小时
- 普通副厂：约 3000 - 5000 小时
需要更换的情况：
- 喷油器雾化不良，滴油
- 喷油量过大或过小
- 喷油器卡死（常开或常闭）
- 喷油器密封不良，漏油
- 发动机动力不足、冒黑烟、怠速不稳
延长喷油器寿命的方法：
- 使用合格的柴油，避免杂质
- 定期更换燃油滤清器
- 每天排放燃油滤清器积水
- 避免长时间怠速运转
- 定期检测喷油器工作状态
更换建议：
- 建议6支一起更换，确保各缸一致
- 新旧混用可能导致各缸工作不均
- 更换后最好做断缸测试
- 使用原厂或高品质副厂件
Q8：C6.4发动机启动困难怎么办？
A： 启动困难是最常见的故障，按以下步骤排查：
第一步：检查电瓶和启动系统
- 测量电瓶电压：静态≥25V，启动时≥19V
- 听启动马达声音，判断转速是否足够
- 检查电瓶接线柱是否松动、氧化
第二步：检查燃油系统
- 检查燃油油位，确保有油
- 排放燃油滤清器积水
- 检查燃油管路是否有泄漏
- 手动泵油，检查来油情况
- 排空气（最常见原因）
第三步：检查预热系统（冷车时）
- 打开钥匙，听预热继电器声音
- 测量预热塞电压和电阻
- 预热时间是否足够
第四步：检查气缸压缩压力
- 拆下喷油器，用缸压表测量
- 标准值：≥2.5 MPa，各缸压差≤10%
- 压力低说明活塞环或气门有问题
第五步：检查电控系统
- 用诊断仪读取故障码
- 检查各传感器信号
- 检查ECM供电和接地
常见原因排序：
1. 燃油系统进气（排空气即可）
2. 燃油滤清器堵塞
3. 电瓶电压不足
4. 喷油器故障
5. 预热系统故障
6. 气缸压缩压力不足
Q9：C6.4发动机气门间隙怎么调？标准是多少？
A： 气门间隙调整方法和标准如下：
标准值（冷态）：
- 进气门：0.25 mm（0.010 in）
- 排气门：0.40 mm（0.016 in）
调整步骤：
1. 冷车状态，拆下气门室盖
2. 转动曲轴，找到一缸压缩上止点
  - 方法一：看一缸进排气门都关闭
  - 方法二：看曲轴皮带轮刻度对准0度
  - 方法三：用螺丝刀插入一缸喷油器孔，感觉活塞到顶
3. 按点火顺序调整（1-5-3-6-2-4）
  - 一缸上止点时，调：1缸进排、5缸排、3缸排、6缸不调、2缸进、4缸进
  - 转动曲轴360度（六缸上止点），调剩下的气门
4. 调整方法：
  - 松******紧螺母
  - 转动调整螺钉（或用扳手拧动）
  - 用塞尺测量间隙，拉动有轻微阻力为宜
  - 拧紧锁紧螺母
  - 再复查一次间隙
注意事项：
- 必须在冷态下调整
- 要使用厚薄规（塞尺）准确测量
- 调整后要复查，确保准确
- 气门间隙过大：异响、进气不足、动力下降
- 气门间隙过小：气门关闭不严、烧气门、动力下降
Q10：C6.4发动机怎么排空气？
A： 燃油系统排空气方法：
低压油路排空气：
1. 加满燃油箱
2. 找到燃油滤清器上的放气螺钉
3. 松开放气螺钉1-2圈
4. 按压手动输油泵（在手油泵或滤清器上）
5. 直到放气螺钉处流出无气泡的柴油
6. 拧紧放气螺钉
7. 继续按压手油泵，直到有压力感
高压油路排空气：
1. 松开喷油器端的高压油管接头（可以先松1-2缸）
2. 打启动马达，运转3-5秒
3. 看到油管出油且无气泡后，拧紧接头
4. 依次松开各缸高压油管，排出空气
5. 全部排完后，启动发动机试车
注意事项：
- 排空气时不要长时间打启动马达，每次不超过5秒，间隔15秒以上
- 防止启动马达过热损坏
- 排出的柴油要收集，不要洒在发动机上，防止火灾
- 排完空气后，检查各接头是否漏油
- 如果反复进气，要检查油路哪里有泄漏点
快速排空气技巧：
- 更换燃油滤清器前，把新滤清器加满干净柴油
- 这样可以减少排空气的时间
- 但要注意柴油的清洁，不要混入杂质
十二、售后服务与技术支持
12.1 技术支持服务
12.1.1 故障诊断支持
服务内容：
- 发动机故障码解读
- 故障原因分析
- 维修方案建议
- 技术参数咨询
- 维修手册查询
支持方式：
- 电话技术支持
- 微信在线咨询
- 邮件技术支持
- 远程诊断（如有条件）
响应时间：
- 工作时间：2小时内响应
- 非工作时间：24小时内响应
- 紧急故障：优先处理
12.1.2 维修技术支持
服务内容：
- 维修工艺指导
- 拆装步骤指导
- 技术标准咨询
- 专用工具推荐
- 调试校准指导
支持方式：
- 电话指导
- 视频指导
- 现场技术支持（付费）
- 维修培训（付费）
12.1.3 配件技术支持
服务内容：
- 配件型号确认
- 配件互换性咨询
- 配件真伪鉴别
- 配件采购建议
- 配件安装指导
支持方式：
- 提供发动机序列号查询
- 零件目录查询
- 技术参数对比
- 安装指导说明
12.2 维修服务网络
12.2.1 卡特彼勒经销服务商
服务优势：
- 原厂配件供应
- ***技术团队
- 标准维修流程
- 完善的质保体系
- 官方技术支持
服务范围：
- 发动机大修
- 故障维修
- 定期保养
- 喷油器调校
- 电控系统检测
12.2.2 ***发动机维修厂
服务优势：
- 价格相对较低
- 服务灵活
- 交货速度快
- 可使用副厂配件，降低成本
服务范围：
- 发动机大修
- 故障维修
- 喷油泵调校
- 涡轮增压器维修
- 发电机、启动马达维修
主要分布：
- 广州、深圳等华南地区
- 上海、宁波等华东地区
- 长沙、武汉等华中地区
- 济南、济宁等山东地区
- 成都、重庆等西南地区
12.2.3 设备厂家服务站
服务优势：
- 熟悉配套设备
- 整机维修能力强
- 一站式服务
服务范围：
- 挖掘机维修
- 装载机维修
- 发动机维修
- 液压系统维修
12.3 质保说明
12.3.1 新机质保
质保期限：
- 原厂新机：一般 12 个月 或 2000 小时（以先到为准）
- 具体以卡特彼勒官方质保政策为准
质保范围：
- 制造缺陷导致的故障
- 正常使用下的部件损坏
- 不含易损件和正常磨损件
不保范围：
- 使用不当造成的损坏
- 保养不当造成的损坏
- 使用非原厂配件造成的损坏
- 自然灾害、意外事故造成的损坏
- 易损件（滤芯、皮带、密封垫等）
12.3.2 配件质保
原厂配件：
- 一般质保 6 个月
- 部分关键部件质保 12 个月
- 具体以供应商说明为准
副厂配件：
- 品牌副厂：一般质保 3 - 6 个月
- 普通副厂：一般质保 1 - 3 个月
- 拆机件：一般无质保或质保很短
大修质保：
- 授权服务商：一般质保 6 个月 或 1000 小时
- ***维修厂：一般质保 3 - 6 个月
- 具体以维修合同为准
12.4 服务联系方式
12.4.2 重点区域供应商联系方式
湖南英珀威机械有限公司（长沙）
- 微信客服：15088860848
- 邮箱：nick@perkins-rx.com
- 服务范围：发动机总成及配件销售、维修、技术支持
宁波日昕动力科技有限公司（宁波）
- 联系人：谭小姐
- 电话：15967879821
- 微信：15706865167
- 地址：宁波市北仑区小港联合路246-252号
- 服务范围：柴油发动机销售、发电机组、配件批发、维修服务
12.4.3 紧急情况处理
发动机故障紧急处理步骤：
1. 立即停机：发现严重故障（异响、报警、水温/机油压力异常等），立即停机
2. 保护现场：不要随意拆卸，记录故障现象和报警信息
3. 联系服务商：尽快联系***维修人员或服务商
4. 提供信息：准备好发动机型号、序列号、故障现象、使用时间等信息
5. 等待救援：在***人员指导下进行初步检查，不要盲目操作
注意：
- 水温高、机油压力低等严重故障，继续运行可能造成重大损坏
- 有异响时立即停机，防止故障扩大
- 发生火灾时，立即停机，使用灭火器灭火，不要用水浇发动机
- 安全第一，人员安全优先于设备保护
文档说明：
- 本文档为卡特彼勒C6.4发动机技术支持参考资料
- 部分参数为参考值，具体以卡特彼勒官方维修手册为准
- 价格信息为2026年市场参考价，实际价格以市场行情为准
- 维修操作建议由***人员进行，确保安全和质量
- 本文档仅供参考，不构成任何担保或承诺
