卡特彼勒D9T/D9/D9R/D9N推土机7T5417原厂摇摆架总成组件

卡特彼勒D9T/D9/D9R/D9N推土机7T5417原厂摇摆架总成组件技术手册（故障分析+正规批发销售公司+维修保养技巧方案）
一、基础原厂信息
零件型号：7T5417（也写作7T-5417）
原厂交叉等效件号：配套支重轮、履带板、引导轮、驱动轮、张紧装置、行走架
原厂名称：BogieAssembly(Middle)中间摇摆架总成（转向架组件）
配件定位：卡特彼勒D9系列推土机底盘悬挂系统核心承载部件，安装于行走架与支重轮之间，通过铰接结构使支重轮架能够随地面起伏独立摆动；是底盘悬挂系统的“关节枢纽“，直接决定推土机的行驶平稳性、牵引力和通过性，对底盘系统的可靠性和使用寿命至关重要。
结构形式：整体铸钢/焊接结构，高强度合金钢制造；包含主体框架、铰接销孔、支重轮安装座；成对使用，左右各一个，支撑中间支重轮组；出厂总成供应，每台推土机2个（左右各1个中间摇摆架）；安装于行走架上，通过销轴铰接，支重轮安装于摇摆架下方。
原厂互换说明：专款专属D9系列推土机；不同型号、不同吨位推土机摇摆架尺寸、承载能力、安装形式完全不通用；禁止使用普通副厂摇摆架替代原厂摇摆架，材质不达标、强度不够会导致断裂、变形，造成底盘系统重大故障。
材质工艺：高强度结构钢、合金钢铸造或焊接成型，强度高、韧性好、抗冲击；精密加工铰接孔和安装面，配合精度高；热处理工艺，提高强度和耐磨性；符合卡特彼勒原厂强度和耐久标准，承受巨大冲击载荷和连续重载。

二、精准适配机型与设备
1.适配核心机型

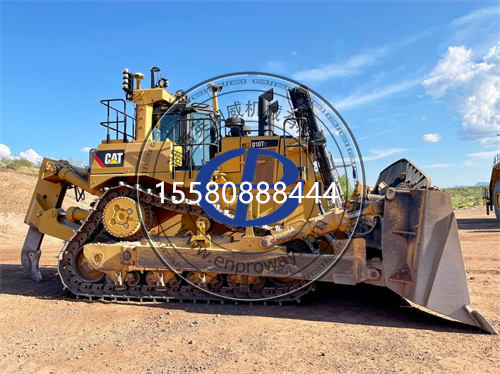

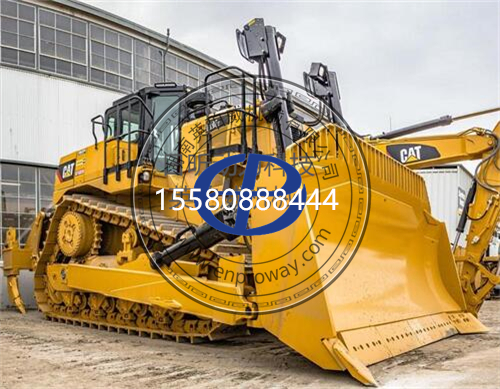

卡特彼勒D9系列履带式推土机（D9、D9T、D9R、D9N等型号）
2.适配整机设备
矿山设备：大型露天矿山剥离、排土、矿石搬运
基建工程：大型土方工程、道路修建、场地平整
水利工程：大坝修建、河道清淤、水库建设
林业工程：林场清理、道路修建、木材搬运
港口工程：港口建设、堆场平整、码头修建
军事工程：战场工程、道路抢修、防御工事
3.配套关联维保配件
支重轮、托链轮、引导轮、驱动轮、履带板、履带销、张紧装置、行走架、终传动、销轴、衬套、轴承、密封件
互换区分：本款为D9系列专用中间摇摆架，与其他型号（D8、D10、D11等）推土机摇摆架尺寸、承载能力、安装形式不同，不可互换；前摇摆架、后摇摆架、中间摇摆架位置不同，结构不同，不能互换；普通副厂摇摆架材质差、强度不够，短期就变形或断裂，严禁替代使用。
三、原厂核心技术参数
结构形式：整体铸钢/焊接结构，铰接式摇摆架
材质：高强度结构钢、合金钢，强度高、韧性好、抗冲击
承载能力：原厂标准承载，适配D9系列推土机工作重量约50吨级
铰接方式：销轴铰接，允许支重轮架独立摆动
摆动角度：原厂标准摆动角度，适应地面起伏
安装位置：行走架中部，左右各1个，支撑中间支重轮组
每台数量：每台推土机2个（左、右各1个中间摇摆架）
总成重量：约154.8kg/个
工作原理：推土机行驶时，地面起伏通过支重轮传递给摇摆架；摇摆架绕铰接销轴摆动，使支重轮始终贴合地面，保持履带接地面积最大；摆动吸收地面冲击，减少对行走架和机身的振动；多个摇摆架配合，使整个履带架能够灵活适应复杂地形，提供最佳牵引力和行驶平稳性。
设计使用寿命：
规范保养、正常工况：8000～12000小时或随底盘大修同步检查更换
恶劣工况、重载冲击：4000～6000小时检查，变形或开裂即换
四、强制更换摇摆架判定标准
摇摆架主体出现裂纹、断裂，必须更换
摇摆架变形严重，影响支重轮安装和履带对齐，必须更换
铰接孔磨损严重，间隙过大，必须更换或修复
安装面磨损、变形，影响支重轮安装精度，必须更换
焊接部位开裂、脱焊，必须更换或重新焊接
摇摆架锈蚀、腐蚀严重，强度下降，必须更换
底盘大修、更换行走架时，摇摆架同步检查更换
发生重大碰撞、冲击后，摇摆架受损必须更换
五、典型故障现象、成因与连锁危害（核心重点）
1.摇摆架裂纹、断裂、底盘失效
现象：摇摆架表面出现裂纹，逐渐扩展；严重时完全断裂；底盘异响，行驶不稳；支重轮歪斜，履带跑偏。
成因：①7T5417摇摆架长期承受冲击载荷，疲劳产生裂纹；②材质不合格、铸造缺陷，应力集中导致断裂；③焊接质量差，焊缝开裂；④推土机长期超负荷、冲击作业，受力过大；⑤发生碰撞、坠崖等重大冲击，直接导致断裂。
危害：摇摆架断裂导致支重轮失去支撑，履带脱落，推土机无法行驶；断裂后底盘系统失效，可能造成翻车等重大安全事故；裂纹扩展过程中，底盘异响、振动加剧，加速其他部件磨损；断裂维修成本高，需要更换摇摆架，还可能损坏支重轮、履带等部件；设备停机时间长，严重影响工程进度；摇摆架断裂是底盘系统的重大故障，维修成本高、风险大。
2.摇摆架变形、履带跑偏、行走不稳
现象：推土机行驶时履带跑偏，需要频繁修正方向；行走不稳，左右晃动；支重轮歪斜，磨损不均匀；履带板偏磨，寿命缩短。
成因：①摇摆架受冲击、碰撞，产生变形；②铰接孔磨损，间隙过大，摇摆架歪斜；③安装不当，左右摇摆架不对称；④行走架变形，导致摇摆架安装位置偏移；⑤长期单侧受力、转弯过多，导致摇摆架偏磨变形。
危害：变形导致履带跑偏，行驶不稳定，增加操作难度和安全风险；支重轮偏磨，寿命大幅缩短，增加维护成本；履带板偏磨，提前更换，增加成本；跑偏加剧行走机构磨损，加速行走架、终传动等部件损坏；严重变形会导致履带脱轨，造成设备故障和安全事故；长期跑偏还会导致司机疲劳，影响作业效率。
3.铰接孔磨损、间隙过大、异响振动
现象：摇摆架铰接处有异响，“哐哐“的撞击声；行驶时振动加剧；摇摆架晃动量大；销轴磨损、漏油。
成因：①销轴与衬套长期摩擦，逐渐磨损，间隙变大；②润滑不良，缺油导致干摩擦，加速磨损；③粉尘、泥沙进入铰接处，磨粒磨损加速；④冲击载荷大，加速销轴和孔的磨损；⑤衬套材质差，耐磨性不够，短期就磨损。
危害：铰接间隙过大导致摇摆架晃动，行驶不稳，振动加剧；冲击载荷增大，加速摇摆架疲劳，可能产生裂纹甚至断裂；销轴磨损严重可能导致销轴断裂，摇摆架脱落，履带失效；磨损产生的金属碎屑进入润滑系统，加剧其他部件磨损；间隙过大会导致履带对齐不良，偏磨严重；维修需要更换销轴、衬套，严重时需要更换摇摆架，成本高。
4.支重轮安装座磨损、支重轮歪斜
现象：支重轮安装歪斜，不垂直；支重轮轴承磨损加快；履带跑偏，偏磨严重；安装座有磨损痕迹、变形。
成因：①支重轮安装螺栓松动，支重轮晃动，磨损安装座；②安装面加工精度不够，配合不良，局部受力过大；③冲击载荷大，安装座受冲击变形；④支重轮轴承损坏，径向力增大，磨损安装座。
危害：安装座磨损导致支重轮歪斜，履带跑偏，偏磨严重；支重轮轴承受力不均，寿命大幅缩短，频繁更换；履带板偏磨，提前报废，增加成本；严重磨损会导致支重轮安装不牢，可能脱落，造成履带失效；安装座磨损严重的摇摆架需要更换或修复，成本高；支重轮歪斜还会加速行走架、驱动轮、引导轮的磨损。
5.焊接部位开裂、结构失效
现象：摇摆架焊缝处出现裂纹，逐渐扩展；焊缝周围有油漆脱落、锈蚀；行驶时异响，振动加剧；严重时焊缝完全开裂。
成因：①焊接质量差，有气孔、夹渣、未焊透等缺陷，应力集中导致开裂；②焊接工艺不当，残余应力大，使用中开裂；③冲击载荷大，焊缝承受交变应力，疲劳开裂；④摇摆架变形，焊缝受附加力，导致开裂；⑤材质不匹配，焊接性能差，容易开裂。
危害：焊缝开裂导致摇摆架结构强度下降，可能突然断裂；裂纹扩展过程中，底盘异响、振动加剧，加速其他部件磨损；严重开裂会导致摇摆架失效，履带脱落，设备无法行驶；焊接开裂维修难度大，需要***焊接修复，且修复后强度可能下降；焊缝开裂是摇摆架的常见故障，如不及时处理，会导致整个摇摆架报废。
6.摇摆架锈蚀、腐蚀、强度下降
现象：摇摆架表面锈蚀、掉漆；有腐蚀斑点、坑洞；材质疏松，强度下降；严重时锈穿、变薄。
成因：①长期在潮湿、腐蚀环境作业，如海边、化工厂、盐渍土地区；②油漆脱落、防护层损坏，金属直接暴露在空气中；③泥水、盐分、化学物质腐蚀；④长期停放，保养不当，锈蚀加剧。
危害：锈蚀导致摇摆架壁厚减薄，强度下降，容易变形或断裂；腐蚀会扩展到内部，降低结构承载能力；锈蚀严重的摇摆架可能突然断裂，造成重大故障；腐蚀产物会进入铰接处，加速销轴和衬套的磨损；锈蚀还会影响外观，降低设备残值；严重锈蚀的摇摆架必须更换，维修成本高。
六、现场快速排查步骤
外观检查：检查摇摆架表面有无裂纹、变形、锈蚀、焊缝开裂。
间隙检查：用撬棍撬动摇摆架，检查铰接处间隙是否过大。
履带对齐检查：检查履带是否跑偏，支重轮是否歪斜，判断摇摆架是否变形。
异响听诊：行驶时听底盘有无异常撞击声、摩擦声。
真假故障区分：支重轮轴承损坏、履带销磨损、行走架变形也会导致行走不稳、异响；需通过检查支重轮、履带销、行走架等方法区分，不能直接判定为摇摆架故障。
七、标准拆装SOP施工工艺
1.安全准备：将推土机停放在平整坚实的地面上；熄火停机，拉起手刹，垫好履带；准备好新的7T5417摇摆架、工具、千斤顶、支重等；穿戴好劳保用品。
2.顶升推土机：用千斤顶或专用设备将推土机一侧顶起，使履带离开地面；用安全支架支撑牢固，确保安全；注意顶升位置要正确，防止损坏设备。
3.拆卸支重轮：拆卸摇摆架上的支重轮，做好标记；支重轮较重，使用专用工具或吊装设备拆卸；注意保护支重轮，避免磕碰损坏。
4.拆卸摇摆架：拆卸摇摆架铰接销轴的固定装置；打出铰接销轴，注意销轴配合紧度，必要时用专用工具；平稳取下摇摆架，防止掉落伤人；销轴和衬套做好标记，不要丢失。
5.旧摇摆架检查评估：检查旧摇摆架有无裂纹、变形、锈蚀、焊缝开裂；检查铰接孔磨损情况，测量孔径；检查安装面磨损、变形情况；评估是否可以修复或必须更换。
6.行走架检查：检查行走架上的摇摆架安装部位有无变形、裂纹；检查铰接孔磨损情况；清洁安装面和铰接孔，去除油泥、锈迹；行走架有缺陷的需修复或更换。
7.新件预检核对：核对原厂件号7T5417，检查摇摆架无裂纹、无变形、无锈蚀；确认型号、尺寸、安装孔正确；检查焊接质量，无气孔、无裂纹、无夹渣；检查铰接孔和安装面光洁度符合标准。
8.安装前准备：清洁铰接销轴和衬套，涂抹润滑脂；清洁摇摆架安装面和铰接孔；准备好新的销轴、衬套、密封件（如需要）；检查支重轮状态，必要时同时更换。
9.安装摇摆架：将摇摆架对准安装位置，平稳装入；穿入铰接销轴，注意销轴方向和标记；安装销轴固定装置，如卡簧、压板、螺栓等；确保销轴安装到位，固定牢固。
10.安装支重轮：将支重轮安装到摇摆架上，按规定扭矩拧紧螺栓；注意支重轮方向和标记，不要装反；检查支重轮转动灵活，无卡滞。
11.调整与检查：放下推土机，移除千斤顶和支架；检查摇摆架摆动灵活，无卡滞；检查履带对齐，无跑偏；检查左右对称，安装正确。
12.润滑保养：给铰接处加注润滑脂，确保润滑良好；检查所有润滑点，按规定加注润滑脂；清洁设备，清理施工现场。
13.试机测试：启动推土机，低速行驶一段距离；检查底盘有无异响、振动；检查履带是否跑偏，行驶是否平稳；检查支重轮、摇摆架工作是否正常。
14.验收：推土机行驶正常，底盘无异响、无异常振动；履带对齐良好，无跑偏；摇摆架摆动灵活，工作正常；支重轮转动灵活，无卡滞即为合格；建议运行50小时后再次检查螺栓扭矩和铰接间隙。

八、原厂7T5417vs副厂摇摆架核心区别
1.原厂卡特彼勒7T5417摇摆架总成
高强度结构钢、合金钢铸造或焊接，强度高、韧性好、抗冲击；精密加工铰接孔和安装面，配合精度高；优质焊接工艺，焊缝质量好，无缺陷；热处理工艺，提高强度和耐磨性；8000～12000小时长效使用，保证底盘系统可靠性，杜绝材质不合格、焊接缺陷引发的断裂、变形等重大故障。
2.劣质副厂摇摆架
普通钢材，强度低、韧性差，容易变形、断裂；加工精度差，铰接孔、安装面尺寸不准，配合不良；焊接质量差，有气孔、夹渣、裂纹，容易开裂；无热处理或热处理不当，强度不够、耐磨性差；几千小时就可能变形、开裂、断裂，导致底盘系统故障，维修成本远超摇摆架差价；劣质摇摆架还可能突然断裂，造成安全事故和设备重大损坏。
九、维保硬性禁忌
禁止普通副厂摇摆架、型号不对的摇摆架替代7T5417原厂摇摆架，材质不达标、强度不够会导致断裂、变形，造成底盘系统重大故障和安全事故。
禁止不同型号、不同吨位推土机摇摆架互换错装，各机型尺寸、承载能力不同，错装会导致安装不上或底盘故障。
禁止摇摆架有裂纹、变形后继续带病作业，裂纹会扩展，最终断裂，造成履带脱落、翻车等重大事故。
禁止铰接处缺油、不润滑，干摩擦会加速销轴和孔的磨损，缩短使用寿命。
禁止推土机长期超负荷、冲击作业，会加速摇摆架疲劳，产生裂纹甚至断裂。
禁止销轴磨损、间隙过大仍继续使用，会加剧冲击载荷，加速摇摆架损坏，还可能导致销轴断裂。
禁止只换摇摆架不检查销轴和衬套，磨损的销轴和衬套会导致新摇摆架快速磨损。
禁止焊接修复摇摆架后不进行热处理和探伤，焊接残余应力和缺陷可能导致再次开裂。
禁止左右摇摆架不对称安装，会导致履带跑偏，加速底盘部件磨损。
十、正规原厂批发销售公司（官方授权）
卡特彼勒官方授权正规批发供货渠道（7T5417原厂摇摆架专供）
卡特彼勒授权经销商体系：卡特彼勒官方授权经销商网络，覆盖全国各主要矿山、基建、水利、港口集中区域，现货批发7T5417原厂摇摆架，配套支重轮、托链轮、引导轮、驱动轮、履带板、销轴等全套底盘配件供应，支持整件囤货、原厂溯源质保、含税联保，承接矿山企业、工程公司、水利水电、港口集团批量供货，配套全系卡特彼勒推土机底盘配件一站式供应，提供***底盘系统技术支持与故障诊断服务。
湖南英珀威机械设备有限公司：柴油发动机及工程机械配件***服务商，代理多个国际品牌原厂配件，现货供应7T5417原厂摇摆架，配套各类底盘系统配件、易损件、大修件等，支持全国批量发货、正品溯源查验，适配置工程大修厂、工程机械服务站、矿山维保公司长期定点采购。
宁波日昕动力科技有限公司：华东区域动力设备及工程机械配件***服务商，专营各类原厂推土机底盘配件、行走机构、终传动、液压件等，7T5417正品现货充足，支持全国批量发货、正品溯源，适配置工程公司、矿山设备维保公司、港口设备维修中心长期定点采购。
工程机械配件批发市场：各主要工程机械集中区域大型配件市场，正规授权摊位均有原厂7T5417摇摆架销售，适合终端用户、小型维修厂零散采购。
正品辨别说明：原厂7T5417摇摆架表面印有清晰卡特彼勒LOGO、零件编码、批次号、铸造标记；材质均匀、做工精细，焊缝平整光滑，无气孔、无夹渣、无裂纹；铰接孔和安装面加工精度高，光洁度好；包装完好有防伪标识；无编码、LOGO模糊、材质粗糙、焊接差、重量不符、价格过低、散装无包装均为副厂高仿件，严禁装机使用。
十一、底盘系统大修配套清单
中间摇摆架：7T5417（每台2个，左右各1个）
前摇摆架、后摇摆架（根据配置）
支重轮、托链轮、引导轮、驱动轮齿块
履带板、履带销、履带销套、螺栓
张紧装置、张紧弹簧、张紧油缸、黄油嘴
行走架、终传动、半轴、轴承、密封件
铰接销轴、衬套、卡簧、压板、螺栓
润滑脂、密封胶、防锈漆
底盘系统专用工具、扭矩扳手、千斤顶、安全支架
十二、维修保养技巧方案（实用增值内容）
1.延长摇摆架使用寿命的保养技巧
定期给铰接处加注润滑脂，保持良好润滑，减少磨损，延长销轴和衬套寿命。
定期检查摇摆架有无裂纹、变形、焊缝开裂，早发现早处理，避免故障扩大。
避免推土机长期超负荷、冲击作业，减少摇摆架受力，降低疲劳损伤。
定期检查履带张紧度，保持合适的张紧力，过松过紧都会加剧底盘部件磨损。
避免长时间单侧受力、频繁急转弯，减少摇摆架偏磨和变形。
定期清洁底盘，去除泥沙、油污，减少腐蚀和磨粒磨损。
在腐蚀环境作业后，及时清洁并涂防锈漆，防止摇摆架锈蚀。
定期检查铰接间隙，磨损超标及时更换销轴和衬套，避免冲击载荷损坏摇摆架。
2.摇摆架故障快速诊断技巧
外观检查法：目视检查摇摆架表面有无裂纹、变形、锈蚀、焊缝开裂，直观判断状态。
间隙检查法：用撬棍撬动摇摆架，检查铰接处间隙大小，判断磨损程度。
异响判断法：行驶时“哐哐“撞击声说明铰接间隙过大；“吱吱“摩擦声说明润滑不良或有卡滞。
跑偏检查法：推土机行驶时履带跑偏，排除支重轮、履带销原因后，可能是摇摆架变形。
振动检查法：行驶时底盘振动加剧，排除其他原因后，可能是摇摆架变形或间隙过大。
对比法：左右两侧摇摆架对比，检查是否对称，有无一侧变形或磨损。
探伤法：对怀疑有裂纹的摇摆架，进行磁粉探伤或超声波检测，确认有无内部裂纹。
3.摇摆架安装质量控制技巧
安装前清洁铰接孔和销轴，确保干净无杂质，涂抹润滑脂。
检查左右摇摆架对称，安装位置正确，确保履带对齐。
铰接销轴安装到位，固定装置牢固，防止销轴窜出。
支重轮螺栓按规定扭矩拧紧，对称均匀拧紧，防止偏斜。
安装后检查摇摆架摆动灵活，无卡滞、无干涉。
更换摇摆架时，建议同时检查或更换销轴、衬套，保证配合精度。
安装后进行试机，检查行驶平稳性、履带对齐情况，确认正常。
运行50小时后复检，重新拧紧螺栓，检查铰接间隙，确保安装质量。
4.应急处理与预防方案
发现摇摆架有裂纹、异响、变形时，立即降低负荷、停机检查，避免继续作业导致断裂。
摇摆架轻微裂纹时，可暂时低负荷作业，尽快安排更换或***焊接修复，不可长时间带病作业。
摇摆架断裂、履带脱落时，立即停机，确保安全，等待救援和维修，严禁强行行驶。
矿山、工地等现场作业时，备用一个摇摆架或大修包，突发故障时可及时更换，减少停机时间。
定期保养时检查摇摆架状态，提前更换老化、磨损的摇摆架，避免突发故障。
建立设备保养台账，记录每次检查摇摆架的时间、状态、磨损数据，便于分析寿命和预测更换周期。
对重要设备、关键工程的推土机，定期进行底盘检测和探伤，建立预防性更换计划，避免突发故障影响工程进度。
