卡特彼勒3516发动机4488940原厂曲轴总成技术手册

卡特彼勒3516发动机4488940原厂曲轴总成技术手册（故障分析+正规批发销售公司+维修保养方案）
一、基础原厂信息
零件型号：4488940（也写作448-8940）
原厂交叉等效件号：配套主轴瓦、连杆瓦、止推垫圈、曲轴前后油封、曲轴齿轮、减振器
原厂名称：CrankshaftAssembly曲轴总成
配件定位：卡特彼勒3516系列发动机核心动力转换部件，安装于气缸体曲轴箱内，通过连杆将活塞的往复直线运动转换为旋转运动，输出动力；是发动机的“心脏主轴“，承受燃烧爆发力和惯性力，直接决定发动机的动力输出、可靠性和使用寿命，是发动机最核心、价值最高的部件之一。

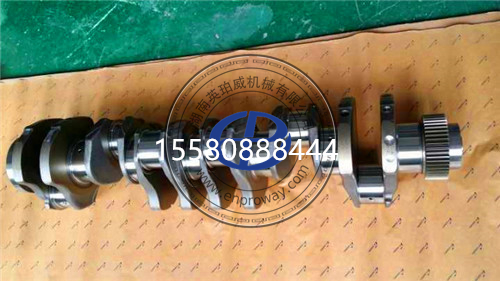

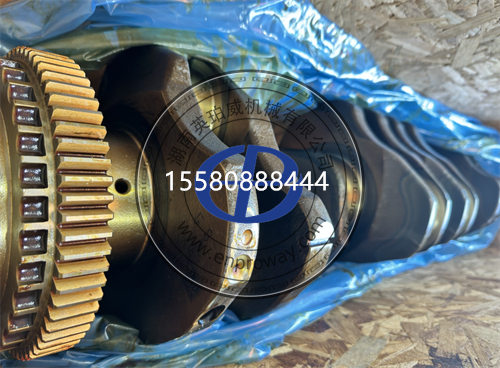

结构形式：整体式锻造曲轴结构，高强度合金钢锻造；包含主轴颈、连杆轴颈、曲柄臂、平衡重、前端轴、后端法兰；多个主轴颈支撑，V型16缸对应8个连杆轴颈（每缸共用一个连杆轴颈）；出厂总成供应，带齿轮和键；安装于气缸体主轴承座内，由主轴瓦支撑旋转。
原厂互换说明：专款专属3516系列发动机；不同系列、不同缸数、不同排量发动机曲轴长度、轴颈尺寸、曲柄半径、平衡重完全不通用；禁止使用普通副厂曲轴替代原厂曲轴，材质不达标、动平衡不合格会导致严重振动、断裂，造成发动机报废等重大事故。
材质工艺：高强度合金钢锻造，强度高、韧性好、抗疲劳；轴颈表面经高频淬火或氮化处理，硬度高、耐磨性好；精密磨削加工，轴颈圆度、圆柱度、表面光洁度极高；严格动平衡校验，振动小、运转平稳；符合卡特彼勒原厂强度和耐磨标准，承受巨大爆发力和扭矩。

二、精准适配机型与设备
1.适配核心发动机
卡特彼勒3516系列V型16缸柴油/燃气发动机（3516、3516B、3516C、G3516等型号）
2.适配整机设备
发电机组：卡特彼勒大型工业发电机组、数据中心备机、电厂备用机组、船用发电机组
矿山设备：大型矿用自卸车（如789C等）、破碎站主驱动、矿井提升机、矿用空压机
石油设备：油田压裂车、固井车、钻井平台主驱动、注水泵
船舶设备：大型船舶主推进动力、船用发电机组、船用辅机
工程机械：大型装载机、挖掘机、推土机、重型起重机动力单元
港口设备：大型龙门吊、集装箱正面吊、重型岸桥动力机组
3.配套关联维保配件
主轴瓦、连杆瓦、止推垫圈、曲轴前后油封、曲轴齿轮、曲轴减振器、飞轮、飞轮壳、连杆、活塞、活塞销、气缸套
互换区分：本款为3516系列专用曲轴，与其他系列（3508、3512、3406、C9等）发动机长度、轴颈尺寸、曲柄半径、平衡重不同，不可互换；不同功率等级、不同版本（B/C系列）曲轴可能有差异，需确认件号；普通副厂曲轴材质差、动平衡不合格，短期即磨损或断裂，严禁替代使用。
三、原厂核心技术参数
结构形式：整体式锻造曲轴，多主轴颈支撑，V型16缸
材质：高强度合金钢锻造，强度高、韧性好、抗疲劳
表面处理：轴颈表面高频淬火或氮化处理，硬度HRC55～62
轴颈精度：圆度≤0.005mm，圆柱度≤0.008mm，表面粗糙度Ra≤0.4μm
动平衡精度：严格动平衡校验，剩余不平衡量符合原厂标准
主轴颈直径：原厂标准尺寸，配合主轴瓦
连杆轴颈直径：原厂标准尺寸，配合连杆瓦
曲柄半径：原厂标准，决定活塞行程和发动机排量
每台数量：每台发动机1根
安装位置：气缸体曲轴箱内，主轴承座支撑
设计使用寿命：
规范保养、合格机油工况：20000～30000小时或10～15年随大修同步检查更换
劣质机油、重载工况：10000～15000小时检查，磨损超差即换
工作原理：活塞在气缸内往复运动，通过连杆将力传递给曲轴连杆轴颈，推动曲轴旋转；曲轴将活塞的往复直线运动转换为旋转运动，通过飞轮输出动力；同时曲轴驱动凸轮轴、机油泵、水泵、发电机等附件运转。
四、强制更换曲轴判定标准
主轴颈或连杆轴颈磨损严重，圆度、圆柱度超过标准，必须更换或修复
轴颈表面有严重划痕、拉伤、点蚀、烧蚀、剥落，无法修复
曲轴弯曲变形，跳动量超过标准，无法校直
曲轴有裂纹、断裂，必须更换
曲柄销圆角处有疲劳裂纹，必须更换
曲轴前后油封轴颈磨损严重，导致油封漏油，必须更换或修复
发动机抱轴、烧瓦，曲轴严重损坏，必须更换
发动机大修、拆解曲柄连杆机构，曲轴磨损超差同步更换
五、典型故障现象、成因与连锁危害（核心重点）
1.曲轴轴颈磨损、配合间隙过大、异响
现象：发动机下部有异常噪音，“哐哐“的敲击声，怠速时明显，加油门后声音变化；机油压力偏低，油压报警；曲轴箱窜气量大；发动机振动增大。
成因：①4488940曲轴轴颈长期与轴瓦摩擦，逐渐磨损；②机油压力不足、机油脏污、杂质多，加速轴颈磨损；③润滑不良，油膜破裂，产生干摩擦或半干摩擦，导致磨粒磨损；④使用劣质机油，抗磨性能差，加速磨损；⑤发动机长期超负荷运行，轴颈受力过大，加速磨损。
危害：轴颈磨损导致配合间隙过大，产生敲击异响，振动增大；机油压力下降，进一步加剧各润滑部位磨损，形成恶性循环；磨损加剧会导致轴瓦烧蚀、抱轴等重大故障；曲轴跳动增大，加速活塞、连杆、气缸套等部件磨损；严重磨损会导致曲轴断裂，发动机报废；发动机动力下降、油耗升高、排放恶化。
2.曲轴烧蚀（抱轴）、发动机抱死
现象：发动机突然熄火，无法转动；有巨大的金属摩擦声响；曲轴箱冒烟；机油温度急剧升高；拆检发现轴颈与轴瓦烧结在一起。
成因：①机油压力突然下降或中断，润滑失效，轴颈与轴瓦直接干摩擦，高温烧蚀；②机油严重不足、缺油，油泵吸空，润滑中断；③机油中有大量金属碎屑、杂质，磨坏轴瓦和轴颈，导致间隙变大、油压下降，最终烧蚀；④轴瓦合金层剥落，露出钢背，与轴颈直接摩擦；⑤发动机长期超负荷、高温运行，机油粘度下降，油膜破裂。
危害：曲轴烧蚀是最严重的故障之一，发动机立即停止工作；烧蚀的轴颈通常无法修复，必须更换曲轴，维修成本极高；抱轴后如果强行启动，会造成更严重的二次损坏，连杆弯曲、气缸体损坏等；烧蚀产生的金属碎屑会进入机油，损坏整个润滑系统和其他部件；设备停机时间长，严重影响生产和作业进度；维修成本是曲轴价格的数倍甚至数十倍。
3.曲轴弯曲变形、振动加剧
现象：发动机振动明显增大，怠速时抖动严重；各缸工作不均匀，功率下降；曲轴油封漏油严重；主轴瓦、连杆瓦偏磨，磨损不均匀。
成因：①发动机长期超负荷、爆震运行，曲轴受力过大，产生弯曲变形；②烧瓦、抱轴后高温变形；③安装不当、装配误差大，导致曲轴受力不均；④曲轴不平衡量过大，运转时产生附加力，导致弯曲；⑤气缸体主轴承座孔不同心，导致曲轴弯曲。
危害：曲轴弯曲导致各轴颈受力不均，偏磨严重，加速轴瓦和轴颈磨损；振动加大会加速活塞、连杆、气缸套等部件磨损，缩短发动机寿命；油封磨损加剧，漏油严重；振动还会导致螺栓松动、管路疲劳开裂等故障；严重弯曲会导致曲轴断裂，发动机报废；弯曲变形的曲轴一般需要校直或更换，维修成本高。
4.曲轴断裂、发动机报废
现象：发动机突然发出巨大声响，然后熄火；曲轴箱破裂，有机油和碎片飞出；发动机完全无法转动；拆检发现曲轴断裂成两段或多段。
成因：①曲轴严重磨损、疲劳，最终断裂；②曲轴有裂纹、缺陷，应力集中导致断裂；③烧瓦、抱轴后巨大冲击力导致断裂；④发动机爆震、液力锁（液压锁），巨大冲击力导致曲轴断裂；⑤曲轴材质不合格、热处理不当，疲劳强度不够；⑥长期超负荷、超速运行，曲轴受力超过极限。
危害：曲轴断裂是最灾难性的故障，发动机直接报废；断裂的曲轴会打坏气缸体、连杆、活塞、凸轮轴等部件，造成连锁损坏，整个发动机可能都要报废；维修成本极高，通常需要更换整机或大修，费用是曲轴价格的几十倍；设备停机时间极长，严重影响生产和作业进度，造成巨大经济损失；断裂还可能引发安全事故，危及操作人员安全。
5.曲轴裂纹、疲劳损坏
现象：发动机异响逐渐增大，振动加剧；机油中有金属碎屑；油压逐渐下降；曲轴箱窜气量增大；磁粉探伤或超声波检测发现裂纹。
成因：①曲轴长期交变载荷作用，产生疲劳裂纹；②轴颈圆角半径过小、过渡不圆滑，应力集中，产生疲劳裂纹；③轴颈表面有划痕、损伤，应力集中，产生裂纹；④曲轴热处理不当，表面有残余应力，产生裂纹；⑤烧瓦、抱轴后高温，产生热裂纹。
危害：裂纹是曲轴断裂的前兆，不及时处理会导致曲轴断裂；裂纹会逐渐扩展，最终导致曲轴断裂，造成灾难性故障；裂纹处会产生应力集中，加速裂纹扩展；有裂纹的曲轴不能继续使用，必须更换，维修成本高；早期裂纹难以发现，容易突发断裂，造成严重后果。
6.曲轴轴向窜动过大、止推片磨损
现象：曲轴有明显的轴向窜动，前后移动；发动机有前后方向的振动；止推片磨损严重；曲轴前后油封漏油；离合器或变矩器工作不正常。
成因：①止推垫圈磨损，轴向间隙变大；②曲轴止推面磨损，轴向间隙变大；③安装时轴向间隙调整不当，过大或过小；④发动机频繁加减速、负荷变化大，轴向冲击力大，加速止推片磨损。
危害：轴向窜动过大会导致活塞、连杆工作不正常，加速磨损；曲轴前后油封磨损加剧，漏油严重；影响正时系统、齿轮传动的正常工作；严重时会导致曲轴前后移动，打坏其他部件；止推片磨损产生的金属碎屑会进入机油，加速其他部件磨损。

六、现场快速排查步骤
异响听诊：用听诊器听发动机下部、曲轴箱部位有无异常敲击声、摩擦声。
机油压力检查：观察机油压力表，油压偏低说明可能轴瓦或曲轴磨损。
振动检查：感受发动机振动情况，振动明显增大说明可能曲轴不平衡或弯曲。
机油检查：检查机油中有无金属碎屑，油底壳放油螺塞磁铁上有无金属屑。
真假故障区分：活塞敲缸、连杆瓦响、气门异响也会导致发动机异响；需通过拆检、测量曲轴间隙、检测曲轴磨损等方法区分，不能直接判定为曲轴故障。
七、标准拆装SOP施工工艺
1.整机安全拆解准备：熄火停机冷却，排放机油、冷却液，拆卸发动机附件、进排气管、油底壳、气门室盖、气缸盖等部件，做好标记。
2.活塞连杆组拆卸：转动曲轴到合适位置，拆卸连杆螺栓，从上部取出活塞连杆组；按缸号顺序摆放，做好标记，不要混装。
3.曲轴附件拆卸：拆卸曲轴前端减振器、皮带轮、齿轮、油封座等；拆卸后端飞轮、飞轮壳、后油封座等。
4.主轴承盖拆卸：按从两端向中间的顺序，分多次均匀松开主轴承盖螺栓；拆卸主轴承盖，按顺序摆放，做好标记。
5.曲轴拆卸：平稳吊出曲轴，注意保护轴颈，避免磕碰划伤；曲轴很重，使用专用吊具或多人配合拆卸；将曲轴放在专用支架上，轴颈用干净布包裹保护。
6.旧曲轴检查评估：检查主轴颈、连杆轴颈磨损情况，测量直径、圆度、圆柱度；检查曲轴有无弯曲变形，测量跳动量；检查有无裂纹、损伤，进行磁粉探伤或超声波检测；检查止推面磨损情况；评估是否可以修复或必须更换。
7.轴承孔检修：检查气缸体主轴承座孔磨损、变形、同轴度情况；清洁轴承座孔，确保干净光滑；检查止推面磨损情况。
8.新曲轴预检核对：核对原厂件号4488940，检查曲轴无裂纹、无变形、无损伤；检查轴颈表面硬度、光洁度符合标准；检查曲轴动平衡符合标准；检查轴颈尺寸正确。
9.安装前准备：在主轴颈、连杆轴颈上涂抹干净的新机油，保证初始润滑；清洁主轴承座孔、主轴承盖；准备好主轴瓦、连杆瓦、止推垫圈、油封等配件；准备好专用工具、扭矩扳手、千分尺、百分表等。
10.安装曲轴：将主轴瓦安装到主轴承座和主轴承盖上，注意定位唇对齐；平稳将曲轴吊入气缸体主轴承座中，注意不要磕碰轴颈和缸体；安装止推垫圈，注意方向和位置；安装主轴承盖，按从中间向两端的顺序，分多次均匀拧紧主轴承盖螺栓至规定扭矩。
11.间隙检查：检查曲轴转动是否灵活，无卡滞；测量曲轴轴向间隙，符合标准范围；测量主轴承间隙，符合标准。
12.活塞连杆组安装：将活塞连杆组从气缸上部装入，连杆大头安装到连杆轴颈上；按规定扭矩拧紧连杆螺栓，注意锁紧方式；检查连杆转动灵活，无卡滞。
13.曲轴附件安装：安装曲轴前后油封、油封座；安装前端减振器、皮带轮、齿轮；安装后端飞轮、飞轮壳；注意正时标记对齐。
14.附件复装：复装气缸盖、气门室盖、油底壳、进排气管、发动机附件等部件；检查各部件安装正确，无干涉。
15.试机测试：加注新机油、新冷却液，启动发动机怠速运行；检查机油压力是否正常，有无异响；检查发动机振动是否正常；检查有无渗漏。
16.复装验收：复装所有拆卸的部件，检查机油油位、冷却液水位；启动发动机怠速运行，检查无渗漏、油压正常、无异响、振动正常、动力正常即为合格；建议运行50小时后再次检查机油压力和有无异响。
八、原厂4488940vs副厂曲轴核心区别
1.原厂卡特彼勒4488940曲轴总成
高强度合金钢锻造，材质原厂标定，强度高、韧性好、抗疲劳；轴颈表面高频淬火/氮化处理，硬度高、耐磨性好；精密磨削加工，轴颈精度极高，圆度、圆柱度、表面光洁度完全符合原厂标准；严格动平衡校验，振动小，运转平稳；20000～30000小时长效使用，保证最佳动力性能和可靠性，杜绝材质不合格、动平衡差引发的曲轴断裂、发动机报废等重大事故。
2.劣质副厂曲轴
普通钢材或劣质合金钢，强度低、韧性差、抗疲劳性差，容易断裂；轴颈表面硬度不够，耐磨性差，5000～10000小时就严重磨损；加工精度差，轴颈圆度、圆柱度超差，运转不平稳，振动大；动平衡不合格，振动剧烈，加速其他部件磨损；几千小时就可能严重磨损或断裂，导致发动机报废，维修成本远超曲轴差价；劣质曲轴还可能有内部缺陷、裂纹等隐患，存在重大安全风险，随时可能断裂造成灾难性事故。
九、维保硬性禁忌
禁止普通副厂曲轴替代4488940原厂曲轴，材质不合格、动平衡差会导致曲轴断裂、发动机报废等重大事故。
禁止不同系列发动机曲轴互换错装，各机型长度、轴颈尺寸、曲柄半径、平衡重不同，错装会导致严重故障或安装不上。
禁止曲轴严重磨损、有裂纹后继续带病运行，磨损会加速，裂纹会扩展，最终导致曲轴断裂，发动机报废。
禁止使用劣质机油、过期机油，会加速曲轴和轴瓦磨损，缩短使用寿命，还可能导致烧瓦抱轴。
禁止机油压力不足继续运行，润滑不良会导致轴瓦烧蚀、曲轴磨损，严重时抱轴，曲轴报废。
禁止发动机长期超负荷、超速运行，会导致曲轴受力过大，加速疲劳磨损，甚至断裂。
禁止安装曲轴时不涂机油，干启动会导致轴瓦和曲轴严重磨损，甚至烧蚀。
禁止曲轴弯曲、变形仍继续使用，会导致各缸工作不均，偏磨严重，振动加剧，最终断裂。
禁止主轴承盖螺栓不按顺序和扭矩拧紧，会导致曲轴受力不均、变形、偏磨，甚至抱轴。
禁止发动机发生液力锁（液压锁）时强行启动，巨大冲击力会导致曲轴弯曲、断裂，连杆弯曲，气缸体损坏。
十、正规原厂批发销售公司（官方授权）
卡特彼勒官方授权正规批发供货渠道（4488940原厂曲轴总成专供）
卡特彼勒授权经销商体系：卡特彼勒官方授权经销商网络，覆盖全国各主要矿山、电力、石油、港口集中区域，现货批发4488940原厂曲轴，配套主轴瓦、连杆瓦、止推垫圈、油封、减振器等全套供应，支持整件囤货、原厂溯源质保、含税联保，承接矿山企业、电力公司、石油集团、港口集团批量供货，配套全系卡特彼勒3516系列发动机配件一站式供应，提供***曲轴装配技术支持与故障诊断服务。
湖南英珀威机械设备有限公司：柴油发动机及工程机械配件***服务商，代理多个国际品牌原厂配件，现货供应4488940原厂曲轴，配套各类曲柄连杆机构配件、密封件、易损件等，支持全国批量发货、正品溯源查验，适配置大型维修厂、矿山维保公司、电力服务公司长期定点采购。
宁波日昕动力科技有限公司：华东区域动力设备配件***服务商，专营各类原厂发动机曲轴、缸盖、连杆、活塞等大件配件，4488940正品现货充足，支持全国批量发货、正品溯源，适配置工程公司、发电机组维保公司、港口设备维修中心长期定点采购。
大型工程机械配件市场：各主要工程机械、矿山设备集中区域大型配件市场，正规授权摊位均有原厂4488940曲轴销售，适合终端用户、大型维修厂采购。
正品辨别说明：原厂4488940曲轴表面印有清晰卡特彼勒LOGO、零件编码、批次号、锻造标记；轴颈表面硬度高、光洁度好，无砂眼、无裂纹；材质均匀，重量符合标准；动平衡有检测报告；包装完好有防伪标识；无编码、LOGO模糊、材质疏松、表面粗糙、重量不符、价格过低、散装无包装均为副厂高仿件，严禁装机使用。
十一、曲柄连杆机构大修配套清单
曲轴总成：4488940（每台1根）
主轴瓦、连杆瓦、止推垫圈（标准或加大尺寸）
曲轴前后油封、曲轴齿轮、曲轴减振器、飞轮、飞轮螺栓
连杆、连杆螺栓、活塞、活塞环、活塞销、卡簧
气缸套、气缸垫、气缸盖螺栓、主轴承盖螺栓
凸轮轴、挺柱、推杆、摇臂、气门机构
卡特彼勒原厂专用机油、冷却液、密封胶、装配油
曲轴安装专用工具、扭矩扳手、千分尺、百分表、动平衡机、磁粉探伤仪
十二、维修保养技巧方案（实用增值内容）
1.延长曲轴使用寿命的保养技巧
使用卡特彼勒原厂专用机油，定期更换机油和机滤，保持机油清洁，减少杂质对曲轴和轴瓦的磨损。
保证机油压力正常，定期检查机油泵、机油滤清器、机油冷却器，确保润滑系统工作良好，充足的机油压力是曲轴寿命的关键。
避免发动机长期超负荷、超速运行，减少曲轴受力，降低疲劳磨损，延长使用寿命。
定期检查机油中有无金属碎屑，早发现磨损迹象，提前安排维修，避免发展成严重故障。
避免发动机爆震、液力锁等异常工况，巨大冲击力会导致曲轴弯曲、断裂。
定期检查曲轴箱通风系统，保持通风良好，避免曲轴箱压力过高，加速油封磨损。
冷启动后怠速预热，避免猛轰油门，减少冷启动时的干摩擦和冲击载荷。
2.曲轴故障快速诊断技巧
异响听诊法：用听诊器听曲轴箱部位，低沉的“哐哐“敲击声说明主轴承或曲轴磨损；清脆的“当当“声可能是连杆瓦响。
油压检查法：机油压力偏低，且排除机油泵和滤清器问题后，可能是曲轴或轴瓦磨损，间隙过大导致泄压。
振动检查法：发动机振动明显增大，排除其他故障后，可能是曲轴不平衡或弯曲变形。
机油检查法：检查油底壳放油螺塞磁铁上有无金属屑，有大量金属屑说明有严重磨损。
断缸试验法：逐个断开某缸供油，异响减轻或消失说明对应缸的连杆瓦或活塞有问题。
曲轴箱窜气检查法：曲轴箱窜气量明显增大，说明活塞环或气缸套磨损，也可能是曲轴箱通风故障。
3.曲轴安装质量控制技巧
安装前必须在轴颈上涂抹干净的新机油，保证初始润滑，避免干启动磨损。
主轴承盖螺栓必须按从中间向两端的顺序，分多次均匀拧紧至规定扭矩，确保曲轴受力均匀。
安装后必须检查曲轴转动灵活，无卡滞，轴向间隙符合标准范围。
活塞连杆组安装时注意方向和标记，不要装反，连杆螺栓按规定扭矩拧紧并锁紧。
曲轴前后油封安装要到位，避免歪斜，防止漏油。
启动后怠速运行，检查机油压力、有无异响，确认正常后再逐步提高转速。
大修后建议运行50小时后再次检查机油压力、有无异响、螺栓扭矩，确保正常。
4.应急处理与预防方案
发现曲轴异响、油压下降、振动增大时，立即降低负荷、停机检查，避免继续运行导致更严重的损坏。
轻微磨损可暂时降低负荷运行，尽快安排大修更换，不可长时间带病运行。
大型关键设备、重要机组建议备用一根曲轴或大修包，突发故障时可及时更换，减少停机时间。
定期保养时检查机油中有无金属碎屑，定期进行油样分析，早发现磨损迹象，提前安排维修。
建立设备保养台账，记录每次换油、大修、曲轴检查的时间和数据，便于分析磨损趋势，预测更换周期。
对重要设备的曲轴定期进行无损检测（磁粉探伤、超声波检测），及时发现裂纹等隐患，避免突发断裂。
