卡特1960237主水泵密封修理包原厂完整技术手册

卡特1960237主水泵密封修理包原厂完整技术手册
一、基础原厂信息
零件型号：1960237（1960237）
原厂名称：WaterPumpGasket&SealRepairKit主水泵全套密封修理包
配件定位：卡特3512B大功率柴油发动机冷却系统专用水泵大修密封套件，配套整机主循环水泵，用于水泵拆解维修时更换全部静态密封垫片、动态油封、O型圈；隔绝长效冷却液渗漏，稳定整机水循环，配合发动机ECM1567172温控逻辑、水冷散热器1255044构成完整冷却回路，适配发电机组、矿山固定动力、油田设备24小时连续高温重载工况。

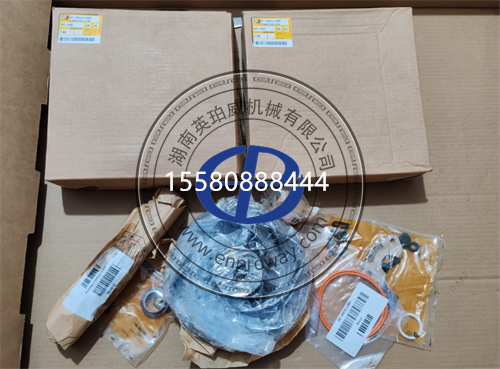

套件内含配件：水泵壳体法兰密封垫、轴端主水封、进水口O形圈、齿轮室密封垫片、堵头密封圈、全套防漏纸垫、安装定位衬垫、配套紧固平垫圈，出厂成套分装，一次维修无需额外采购密封小件。
原厂互换说明：专款专属3512B发动机水泵，3412E、C18、3508B水泵密封面尺寸、垫片开孔布局完全不通用；不可使用零散垫片拼凑替代，易出现冷却液渗漏、气堵高温故障。
结构材质：
法兰纸垫：耐乙二醇复合无石棉密封板材，抗高温冷却液溶胀；
轴封：HNBR***橡胶+不锈钢弹簧骨架，耐受40℃~110℃冷却液长期浸泡；
O型圈：耐油耐老化三元乙丙橡胶，适配长效ELC防腐冷却液。

二、精准适配机型与设备
1.适配核心发动机
3512BV12大功率电控柴油发动机
2.配套整机设备
固定式柴油发电机组、油田钻井动力机组、矿山固定破碎站动力、船舶辅机动力
3.配套关联维保配件
发动机主控ECM1567172、水冷散热器1255044、发动机缸盖垫片大修包、长效ELC冷却液、水泵轴承总成、传动皮带、节温器、冷却液温度传感器
互换区分：本修理包垫片开孔、法兰轮廓完全匹配3512B原厂水泵壳体；3412E（773D矿卡）水泵维修包垫片规格更小，无法通用；仅作密封维修耗材，不含水泵轴承、叶轮、齿轮等运动部件。
三、原厂核心技术参数
耐受介质：卡特原厂ELC长效防腐冷却液、乙二醇防冻液
工作温度区间：40℃～110℃，满载持续高温无软化渗漏
密封承压：静态垫片承压1.8MPa，动态轴封承压1.5MPa，匹配冷却系统标准工作压力
使用寿命
规范使用原厂冷却液、定期冲洗水路工况：8000小时随水泵检修同步更换
水质差、频繁高温、露天粉尘工况：4000–5000小时强制更换全套密封件
套件净重：约0.42kg，独立原厂密封塑料袋包装，防潮防油存放
配套水泵总成件号：23462023512B主冷却水泵
四、强制更换修理包判定标准（满足任意立即成套更换）
水泵壳体法兰、轴端持续渗漏冷却液，单换单件垫片短期复漏
拆解水泵检修轴承、叶轮、齿轮时，必须整套更换1960237全部密封件
冷却液混入泥沙、锈蚀杂质，密封件表面腐蚀、硬化、变形失效
发动机高温开锅、副水箱频繁反水，排查水路气堵根源为水泵密封渗漏进气
水泵长期高温运行，垫片碳化、O型圈失去弹性，密封面出现水渍结晶
冷却系统大修、更换全新主水泵总成，同步装配整套原厂修理包
冬季低温冻裂水泵密封面，旧密封件破损无法二次复用
五、典型故障现象、成因与连锁危害
1.水泵壳体渗漏冷却液，液位持续亏损
现象：水泵法兰、轴根部遗留粉红色冷却液水渍，副水箱液位快速下降，定期补充冷却液仍持续消耗。
成因：原厂旧垫片、水封老化硬化，密封面失去压缩密封性，冷却液向外渗漏。
危害：冷却液缺失造成发动机局部缺水干烧，缸盖变形、冲缸垫，ECM1567172触发高温限扭保护，整机功率大幅下降；渗漏液体腐蚀周边线束插头，诱发电控故障码。
2.冷却系统进气气堵，水温忽高忽低
现象：空载水温正常，满载爬坡水温快速飙升，副水箱持续翻滚气泡，排气存在气阻异响。
成因：水泵静态垫片破损，外部空气渗入水循环管路，形成气堵阻碍换热。
危害：散热器1255044换热效率骤降，长期高温拉伤缸套、活塞，引发拉缸重大机械故障。
3.水泵轴端水封渗漏，皮带轮甩漏冷却液
现象：水泵齿轮皮带轮内侧粘附大量冷却液油泥，运转时液体飞溅污染传动皮带。
成因：轴端主水封橡胶老化开裂，动态密封失效。
危害：冷却液飞溅腐蚀皮带、张紧轮轴承，皮带打滑啸叫，冷却风扇转速不足进一步加剧高温。
4.垫片溶胀破损，水路内外互通
现象：放出冷却液浑浊发黑，内部混有机油杂质，机油油位无故上升、机油乳化发白。
成因：水泵内部分隔垫片破损，冷却水道与机油油路互通，油水混合。
危害：乳化机油完全丧失润滑能力，曲轴、配气机构轴承快速抱死，整机大修成本极高。
六、现场快速排查步骤
渗漏外观检查：停机冷却后擦拭水泵壳体、轴端、法兰面，运行半小时观察有无新冷却液水渍析出。
冷却系统打压测试：水路加压至1.2MPa保压10分钟，压力快速下跌即判定水泵密封失效。
副水箱气泡观测：满载运行观察副水箱持续大量气泡，排除缸垫冲坏后，锁定水泵垫片进气渗漏。
拆解密封件检视：拆下旧垫片、O型圈，出现硬化、开裂、腐蚀、溶胀直接整套更换1960237。
真假故障区分：散热器堵塞、节温器卡滞、水温传感器损坏、缸垫冲坏不属于水泵密封套件故障。

七、标准拆装SOP施工工艺
整机安全停机冷却：熄火静置40分钟，待冷却液完全降温，断开电瓶负极，释放冷却系统残余压力，防止高温冷却液喷射烫伤。
排空整套冷却液：打开水箱与机体放水螺塞，全部回收ELC冷却液，过滤杂质备用。
拆解水泵外围附件：拆除传动皮带、水泵齿轮室盖板、进出水管路，拍照标记管路接口位置，封堵管口防尘。
拆卸水泵总成：对角分次松开水泵固定螺栓，取下水泵，彻底清理缸体、水泵壳体密封面残留旧垫片、水垢、锈蚀杂质。
新件成套预检核对：核对件号1960237，清点全套垫片、水封、O型圈无缺失、无破损变形。
密封件预装对位：各密封面均匀涂抹少量长效冷却液润滑，法兰垫片、轴封、O圈按原厂位置平整安放，无扭曲、偏移。
水泵回装紧固：水泵对位贴合缸体，对角分次均匀锁紧固定螺栓，达到原厂标准紧固扭矩，避免单边挤压垫片变形渗漏。
管路、皮带复位：对接进出水管，更换老化水管密封圈，调整皮带标准张力；加注全新原厂ELC冷却液，反复启停排空水路空气。
满载试机验收：怠速运行30分钟、满载连续运行1小时，水温稳定无波动、水泵各密封面无渗漏、副水箱无大量气泡为合格。
八、原厂1960237vs副厂零散密封垫片核心区别
原厂1960237成套修理包：垫片开孔、轮廓1:1匹配3512B水泵法兰，***橡胶水封耐长期高温冷却液浸泡，8000小时无硬化渗漏；整套配套无需单独配货，一次拆解全部密封件同步更换，杜绝分次维修反复渗漏，稳定保护发动机、ECM整套系统，规避高温拉缸、油水混合故障。
劣质副厂零散垫片：普通橡胶无耐乙二醇涂层，2000小时即溶胀开裂；垫片尺寸偏差、开孔错位，装配后缝隙进气漏水；无配套专用轴水封，短期复漏，频繁返工损耗冷却液、工时，极易诱发发动机高温重大损坏。
九、维保硬***禁忌
禁止3412E、C18、3508B水泵垫片拼凑替代1960237，密封面尺寸不匹配，极易渗漏进气、水温失控。
禁止高温状态下拆解水泵、排空冷却液，冷热骤变易造成水泵壳体开裂，高温液体喷射造******身烫伤。
禁止仅更换单张破损垫片，其余旧密封件继续复用，残留老化密封件短期同步失效二次渗漏。
禁止装配前不清理密封面水垢、旧垫片残片，硬质杂质夹在垫片中间形成渗漏通道。
禁止使用普通自来水、劣质防冻液替代卡特ELC长效冷却液，加速密封件腐蚀溶胀、快速失效。
禁止密封件扭曲、拉伸强行装配，橡胶内部产生隐***裂纹，装机后短期内渗漏。
禁止装配后不排空冷却系统空气直接满载运行，气堵高温快速烧毁全新密封套件。
禁止长期缺水、高温工况带病运行水泵，高温加速垫片碳化、水封老化，引发油水混合抱瓦故障。
十、3512B发电机组冷却+电控大修配套清单
水泵全套密封修理包：1960237
3512B主冷却水泵总成：2346202
发动机主控ECM：1567172
水冷散热器、节温器、水温传感器、冷却传动皮带
发动机缸盖垫片大修套件、水泵轴承、叶轮配件
卡特原厂ELC长效防腐冷却液、冷却系统除垢清洗剂
全车线束、保险继电器总成、ET诊断标定设备
