卡特3763081变速箱线束总成原厂完整技术手册

卡特3763081变速箱线束总成原厂完整技术手册
一、基础原厂信息
零件型号：3763081（3763081）
原厂名称：TransmissionWiringHarnessGP变速箱电控线束总成
配件定位：卡特773B矿用自卸车变速箱专属集成控制线束，作为变速箱TCU、换挡电磁阀、压力转速传感器、油温传感器、锁止离合器执行器之间信号与供电传输载体；整套集成多组防水集成插头、耐高温主线、耐磨外护波纹管、原厂固定卡扣、接地端子，传递换挡压力、油温、输出转速、离合锁止信号，实现平稳升降挡、扭矩转换、变速箱过热保护，适配矿山重载、持续震动、油污泥浆侵蚀恶劣工况，配套变速箱控制模块、1567172发动机ECM协同整车电控工作。
原厂互换说明：专款专用，仅适配773B原厂变速箱结构；773D/775B新款矿卡线束插头针脚、走线长度、固定点位完全不通用，不可裁剪改装替代；无通用等效副厂替代总成，改装线束易出现换挡紊乱、短路烧模块。

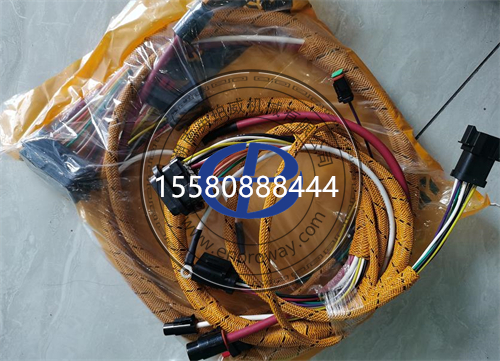

结构形式：多规格耐高温交联铜芯导线、双层耐油PVC绝缘、整体分段耐磨波纹防护套管、多组密封防水连接器、预制原厂固定卡扣、一体式接地铜端子、分路防水密封堵头，出厂预设原厂标准走线弧度与松弛余量，抗拉伸、抗震动磨损。

二、精准适配机型与设备
1.适配整机设备
矿用自卸车：773B全系标准载重矿卡
2.配套变速箱总成
773B原厂电控自动换挡变速箱，内置多组换挡电磁阀、输出转速传感器、变速箱油温传感器、变矩器锁止阀
3.配套关联电控配件
发动机主控ECM1567172、变速箱控制单元TCU、变速箱压力传感器、换挡电磁阀、整车电源分配盒、全车防水插头修复套件
互换区分：专属773B矿卡加长抗震线束，主线长度、插头针脚定义、固定卡扣位置与770/771/775系列线束不兼容；不可用分段散装电线拼凑替代整套总成，易出现信号衰减、间歇性断路故障。
三、原厂核心技术参数
导线材质：高纯度镀锡铜导体，耐油耐高温交联聚乙烯双层绝缘
耐受温度区间：40℃～130℃，可长期贴合变速箱高温壳体运行
防护结构：分段阻燃波纹护套，接头一体注塑防水密封，IP65防尘防水等级
抗工况特性：耐变速箱TO4传动油、柴油、泥浆腐蚀，抗高频震动摩擦磨损
内置线路功能：换挡电磁阀供电回路、油温信号回路、输出转速传感回路、变矩器锁止控制回路、接地屏蔽回路
设计使用寿命
规范维护、定期清理泥浆工况：6000小时全面检测线束插头、护套磨损
露天矿山、高粉尘泥浆、24小时连续重载工况：3000–4000小时强制更换
安装特性：出厂预留标准松弛余量，原厂配套定位卡扣、减震衬垫，杜绝线束紧绷拉扯磨损
四、强制更换线束判定标准（满足任意立即成套更换）
主线绝缘层大面积开裂、破损、铜丝外露，线束多处磨破短路/断路
全部或多组连接器针脚氧化、腐蚀、弯曲、烧蚀，清洗修复后仍信号时断时续
波纹管大面积老化碎裂，内部导线无防护，长期摩擦存在破损隐患
线束被高温、油污、泥浆长期侵蚀，绝缘层硬化粉化，绝缘阻值不达标
变速箱频繁出现换挡顿挫、掉挡、无法升降挡、油温误报警，排查电磁阀、传感器无故障，确定线束线路损耗
整车短路、搭铁故障，线束局部烧熔、内部多根导线粘连
变速箱总成大修、拆解阀体与传感器，同步更换全新3763081整套线束
插头锁扣断裂、密封胶圈永久老化，无法实现防水密封，进水后频繁报故障码
五、典型故障现象、成因与连锁危害
1.间歇性掉挡、换挡顿挫、升降挡反应迟钝
现象：空载换挡正常，重载爬坡频繁跳空挡，升降挡延迟、冲击感明显，ET读取变速箱数据流信号间断丢失。
成因：3763081线束长期震动摩擦，导线内部铜丝半断，信号传输接触不良。
危害：频繁换挡冲击损坏变速箱离合器片、齿轮，负载突变造成发动机憋车，油耗大幅上升，严重时行驶途中无动力。
2.变速箱油温误报警、传感器信号失真
现象：实际油温正常，仪表持续报变速箱高温故障，TCU自动进入扭矩限制跛行模式。
成因：油温传感线路绝缘破损、插头针脚氧化，信号电压漂移失真。
危害：整车限扭降速，矿山运输效率大幅下降；长期误保护易掩盖真实高温故障，引发变速箱烧蚀。
3.连接器进水短路，保险丝频繁熔断
现象：每次启动即烧变速箱电控保险，无法正常换挡，检测仪无法与TCU通讯。
成因：线束插头密封失效，泥浆雨水渗入，线路搭铁短路。
危害：短路大电流极易击穿变速箱TCU，连带烧毁1567172发动机ECM，电控总成维修成本极高。
4.变矩器锁止失效，油温持续偏高
现象：高速行驶变矩器无法锁止，变速箱油温快速升高，动力损耗大。
成因：锁止电磁阀控制线束断路/虚接，TCU无法输出控制信号。
危害：变矩器持续滑转发热，加速变速箱油氧化变质，加剧内部摩擦片磨损，缩短变速箱大修周期。
六、现场快速排查步骤
外观目视检查：整机断电，完整查看线束护套有无开裂、导线外露、插头锈蚀、烧黑痕迹。
通断绝缘检测：万用表分段测量各传感器、电磁阀线路通断，兆欧表检测导线绝缘性能，绝缘偏低判定线束破损。
数据流动态测试：连接卡特ET，行驶中观察油温、转速、换挡电磁阀电压，信号频繁中断即为线束故障。
插头密封检查：拆解所有连接器，查看内部积水、泥浆、针脚氧化腐蚀情况。
真假故障区分：电磁阀损坏、传感器失效、TCU硬件故障、变速箱阀体卡滞不属于线束本体故障。

七、标准拆装SOP施工工艺
整机断电安全锁定：熄火停机，断开电瓶正负极，静置10分钟释放电控系统残余电压，防止带电拔插击穿TCU、ECM1567172。
拍照标记全部连接器：逐组拍摄插头位置、针脚朝向、线束分路走向，区分传感器插头、电磁阀插头、TCU主线插头，避免装反错位。
拆除原厂固定卡扣：依次松开车架、变速箱壳体所有线束固定卡扣、减震衬垫，完整取下旧线束，封堵各设备插头防尘防水。
清理安装走线路径：擦拭变速箱壳体、车架走线槽油污、泥浆、尖锐凸起，防止装配后磨损新线束护套。
新件成套预检核对：核对件号3763081，检查护套完整、插头无变形、针脚完好；万用表提前检测全线束通断与绝缘合格。
原厂标准路径装配：严格遵循原车走线轨迹，加装全部减震衬垫，预留标准松弛余量，禁止紧绷、扭曲、贴近高温排气管。
连接器对位锁紧：按标记逐一插接插头，确认卡扣完全锁死，老化密封垫圈同步更换，插头内部涂抹防水润滑脂。
线束固定限位：全部原厂卡扣复位紧固，线束远离运动部件、高温壳体、尖锐棱角，避免行车震动摩擦。
通电测试标定验收：恢复电瓶供电，连接ET读取变速箱数据流，空载循环换挡、满载爬坡测试1小时；无故障码、换挡平顺、油温信号稳定、无渗漏进水隐患为合格。
八、原厂3763081vs副厂改装线束核心区别
原厂3763081：原厂成套定型线束，镀锡铜芯耐高温耐油绝缘，分段波纹防护一体注塑防水插头，走线长度、卡扣点位、针脚定义完全匹配773B变速箱；震动工况无断路、信号传输稳定，6000小时绝缘性能无衰减，杜绝烧TCU、ECM电控模块风险，适配矿山长期重载工况。
劣质副厂改装线束：普通铜芯导线绝缘层不耐高温油污，无分段减震护套，插头密封差易进水氧化；线路长度、针脚排布不匹配，行车震动频繁出现虚接、短路，极易烧毁变速箱TCU与1567172发动机ECM，频繁停机返工误工。
九、维保硬性禁忌
禁止不同机型线束裁剪改装替代3763081，线路长度、针脚定义不匹配，信号紊乱易击穿电控模块。
禁止带电拔插变速箱线束插头，瞬时电弧击穿TCU、1567172ECM电路板，造成永久性报废。
禁止线束紧绷无余量装配，车辆震动拉扯导线，短期出现内部铜丝断裂、间歇性故障。
禁止线束直接贴合变速箱高温壳体、排气管，无隔热衬垫加速绝缘层老化开裂。
禁止破损、插头氧化进水的旧线束继续上机，短路故障连带烧毁整车电控精密部件。
禁止省略原厂固定卡扣、减震衬垫，线束悬空震动持续摩擦护套，快速磨破导线。
禁止装配后不做数据流测试直接交付，隐性断路、虚接故障矿山行驶途中突发停机。
禁止泥浆、粉尘堆积在插头内部不清理直接插接，针脚氧化造成长期信号失真、误报警。
十、773B矿卡变速箱电控系统大修配套清单
变速箱完整控制线束总成：3763081
发动机电子控制模块ECM：1567172
变速箱控制单元TCU、换挡电磁阀全套
变速箱油温/输出转速压力传感器
线束插头防水修复套件、密封垫圈、防水润滑脂
变速箱大修包、离合器摩擦片、变速箱TO4传动油
整车电控保险、继电器、电源分配盒
卡特ET诊断检测仪、变速箱标定程序
