卡特3261644油水分离器原厂完整技术手册

卡特3261644油水分离器原厂完整技术手册
一、基础原厂信息
零件型号：3261644（3261644）
原厂名称：Fuel/WaterSeparatorAdvancedHighEfficiency高级高效燃油油水分离旋装滤芯
原厂定位：卡特前置燃油第一道过滤核心部件，分层分离柴油游离水、乳化水，拦截燃油泥沙、金属杂质，保护高压油泵、喷油器精密偶件，适配C7/C9/C13大排量发动机挖掘、矿山重载机型，配套积水透明集水杯、放水排污阀、水位报警传感接口。

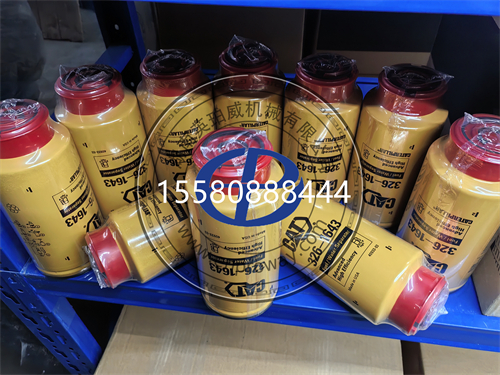

原厂互换件号：3261643、1R0770，安装尺寸、过滤性能完全通用替换。
结构形式：一体式旋装钢制壳体、多层复合玻纤滤材、亲水聚结分离层、底部积水沉淀仓、放水排污螺丝、配套防水水位传感器安装位。

二、精准适配机型与发动机
1.适配发动机
卡特C6.6、C7、C9、C11、C13、C15ACERT国三/Tier3电控柴油发动机
2.核心适配挖掘机
CAT320C、320D、323D、325D、329D、330D、336E、336F、349E、349F、374F大型挖机
3.延伸适配设备
D5N/D6K/D6N推土机、953C/963C履带装载机、平地机、矿用自卸车、发电机组同动力机型
互换说明：螺纹114UNF专用安装规格，不可与E320GCC4.4小机型油水分离器混用，底座、流量、分离效率标定不匹配。
三、原厂核心技术参数
过滤精度：3μm，固体杂质拦截效率≥99.9%
油水分离能力：100%脱除游离水，90%乳化水分离，防止油路锈蚀喷油嘴
壳体耐压：爆破抗压20bar，耐受燃油管路压力波动
安装螺纹：114UNF；密封胶圈外径94mm
外形尺寸：外径108mm，总高度194mm
工作温度：40℃~120℃，高低温工况不脱层、不渗水
纳污容量：高级高效滤材，积污容纳量大幅优于标准效率滤芯
设计使用寿命
正规干净柴油土方工况：2000小时/12个月先到更换
矿山、工地劣质柴油、高粉尘环境：1000小时强制提前更换
配套功能：底部可视积水杯，支持水位传感器触发仪表堵塞/积水报警
四、强制更换判定标准（满足任意立即换新）
仪表触发油水分离器积水/堵塞报警，排水后短时间反复报警
滤芯壳体鼓包、锈蚀渗漏、底部放水螺丝渗柴油
积水仓大量泥沙淤积，排污无法清理，滤材堵塞压差超标
发动机加速无力、重载掉速、黑烟大，油路供油不足
长期进水乳化柴油、油箱进水后，整套燃油滤芯同步更换
滤材分层、粉化脱落，杂质进入高压油路磨损喷油器
达到2000小时标准维保周期，矿山工况满1000小时
五、典型故障现象、成因与连锁危害
1.发动机动力不足、爬坡掉速、黑烟浓重
现象：空载转速稳定，挖掘、爬坡负载时转速下滑，排气黑烟明显，油耗上升。
成因：3261644滤芯堵塞，燃油流通阻力增大，供油流量不足。
危害：混合气燃烧失衡，喷油嘴积碳堵塞，长期导致喷油雾化不良、缸内积碳加重。
2.频繁熄火、冷机难启动
现象：停放一晚次日启动困难，行驶作业中途无规律熄火，排气无明显黑烟。
成因：滤芯积水过多，水分进入油路造成油嘴雾化中断、油路气阻。
危害：水分锈蚀高压油泵柱塞、喷油器针阀，引发喷油卡死、断油停机大修。
3.放水后短时间再次积水报警
现象：每日排水后次日仪表再次报积水，柴油含水超标。
成因：分离层失效，乳化水无法截留，滤材亲水层破损。
危害：持续含水燃油加速燃油系统锈蚀，大幅缩短喷油器使用寿命。
4.滤芯底部渗油、壳体渗漏
现象：滤芯底座、放水螺丝周边持续挂油、滴油，机舱底部积柴油。
成因：安装过紧压溃密封胶圈、壳体沙眼、放水螺丝密封垫老化。
危害：油路进气产生气蚀，燃油损耗增大，存在柴油起火安全隐患。

六、极简现场快速排查步骤
目视积水检查：观察底部透明集水杯，积水超过1/2仓体立即排水；排水后次日快速积水判定滤芯分离层失效。
仪表报警读取：设备报燃油滤芯压差、水位故障，优先排查3261644堵塞或积水。
动力工况测试：空载正常、重载无力掉速，排除油路漏气后判定滤芯堵塞。
外观密封性检查：壳体有无变形锈蚀、放水螺丝、底座胶圈是否渗油。
真假故障区分：油泵磨损、油路进气、油箱滤网堵塞不属于滤芯本体故障，无需更换。
七、标准拆装SOP施工工艺
泄压停机：熄火静置5分钟，释放燃油管路残余压力，避免拆装喷油。
清洁底座：清理滤芯底座油泥、旧胶圈残渣，保证安装平面平整无杂质。
新件预检：核对件号3261644，检查壳体无破损、底部放水阀密封完好，胶圈完整。
润滑密封：新密封胶圈薄涂洁净柴油润滑，禁止黄油、机油涂抹。
旋紧标准：手动贴合胶圈后再拧紧3/4圈，禁止暴力扳手死拧压溃胶圈。
复位积水仓与传感器：装配透明集水杯，接好水位传感线束，卡扣锁紧无松动。
排气试机：启动发动机怠速3分钟，反复加减油门排净油路空气，检查底座、放水口无渗漏，动力恢复正常为合格。
八、原厂3261644vs副厂滤芯核心区别
原厂3261644：多层玻纤聚结分离层，油水分离稳定，3μm高精度过滤；壳体抗压不鼓包，2000小时纳污稳定，不脱粉、不渗水，匹配卡特高压共轨喷油系统标定，大幅降低喷油器维修概率。
劣质副厂滤芯：单层普通滤纸，分离水效果差，极易进水锈蚀油嘴；滤材疏松易掉粉，1000小时内堵塞失效，壳体耐压不足易渗漏，频繁出现动力不足、积水报警返工。
九、维保硬性禁忌
禁止长期不排放底部积水，积水满仓会直接将水分带入高压燃油系统。
禁止干装密封胶圈，无润滑极易造成密封变形、底座渗油进气。
禁止超扭矩拧紧滤芯，壳体变形、螺纹滑丝、胶圈永久压溃渗漏。
禁止混用劣质非标柴油，杂质水分快速堵塞滤材，缩短滤芯使用寿命。
禁止复用旧密封胶圈、放水螺丝垫片，每次更换滤芯全套密封件同步换新。
禁止高压水***直冲滤芯底部积水仓与传感器接头，进水导致水位传感误报警。
十、336E/336F/374整机配套维保配件清单
高级高效油水分离器：3261644
启动马达总成：5948720
C9.3/C13发动机水泵、机油滤芯、主燃油精滤
液压主滤芯、先导滤芯
飞轮总成、飞轮齿圈
原厂重载CH4机油、长效ELC防冻液
