一、基础原厂信息
原厂零件号：3778E361，通用互换卡特编号2984569

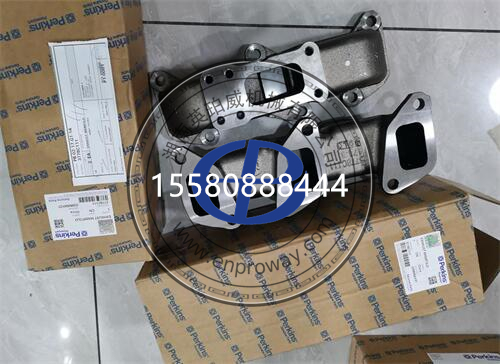

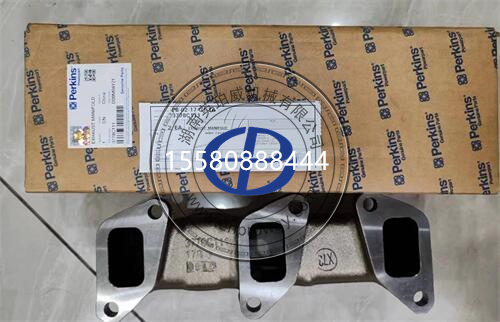

原厂名称：ExhaustManifold四缸整体式排气歧管
适配动力：珀金斯1104系列、卡特C4.4共轨涡轮增压发动机
材质工艺：高硅耐热球墨铸铁一体铸造，耐高温、抗冷热循环形变，内壁光滑降低排气阻力
配套部件：涡轮增压器、多层金属排气歧管垫片、高强度锁紧螺栓；配套机油140517050机油滤芯、T433948机油、21820263长效防冻液
结构设计：四缸独立集气通道，中部集成涡轮安装法兰，分流结构减少各缸排气干涉，提升涡轮响应速度

二、适配发动机与整机设备
1.珀金斯发动机型号
1104A44T、1104C44T、1104CE44T、1104D44T全系列涡轮增压机型
2.配套整机
卡特320GC、316GC等搭载C4.4动力挖掘机
威尔信中小型静音发电机组、移动电站
装载机、空压机、矿山小型工程机械、农用重载设备
三、核心功能作用
汇集废气驱动涡轮：收集4个气缸燃烧废气，定向输送至涡轮增压器，稳定涡轮转速，保障增压压力达标，避免增压压力偏低、动力不足。
控制排气背压：优化气道流线，降低排气阻力，减少发动机做功损耗，防止高温废气回流造成缸头过热。
隔热分流、均衡排气温度：一体铸造均衡各缸废气流速，避免单缸局部高温，降低缸盖、气门热负荷。
密封隔热防护：隔绝高温废气，减少机舱热辐射，保护周边油管、线束、橡胶减震件、滤芯等非金属配件。
四、标准安装工艺规范
安装前预处理
彻底清理缸盖排气面、歧管法兰平面，清除积碳、锈蚀、旧垫片残料；检查歧管无裂纹、法兰无翘曲变形。
密封件要求
必须更换全新多层金属排气歧管垫片，禁止复用旧垫片；垫片正反面严格对齐气道孔位，不可错位遮挡气流。
螺栓紧固标准
使用原厂高强度耐热螺栓，对角分次锁紧：先50%扭矩预紧，再80%扭矩复紧，最后终紧至标准扭矩；禁止单边一次性锁死，防止歧管扭曲开裂、垫片变形漏气。
装机后校验
冷机安装完成后，怠速运行5分钟，听诊歧管法兰无漏气啸叫；逐步加载至额定负载，观察无金属异响、机舱无高温异味。
禁忌
禁止使用普通碳钢螺栓替代原厂耐热螺栓；禁止加装厚钢板垫片强行找平法兰间隙。

五、常见故障现象、成因与连锁危害
1.排气歧管开裂（最高发故障）
故障现象：发动机怠速/加速机舱尖锐啸叫、刺鼻废气外泄；动力下降、重载黑烟增多；机舱局部异常高温。
成因：冷热频繁交替产生热应力集中；螺栓长期松动、单边受力；超负载长期高温运行；拆装暴力敲击造成隐性裂纹。
连锁危害：废气泄漏损耗涡轮驱动力，增压压力持续偏低；高温废气灼烧油管、线束，易引发渗漏、线路老化；局部高温加速机油、防冻液老化变质。
2.法兰垫片漏气
故障现象：急加速气流哨声明显；机油温度、水温同步偏高；增压器响应迟缓。
成因：垫片老化烧蚀、拆装未换新垫片；螺栓松动、法兰平面变形；安装时垫片错位破损。
连锁危害：排气背压紊乱，各缸燃烧不均衡；涡轮供气不足，增压器轴承磨损加快，出现异响故障。
3.歧管内部积碳堵塞
故障现象：整机无力、最高转速上不去；排气温度偏高、油耗上升；涡轮迟滞严重。
成因：油品劣质、喷油雾化不良；长期怠速、低负荷运行；发动机燃烧积碳随废气堆积气道。
连锁危害：排气流通截面缩小，背压升高，发动机排温超标，缸头、气门易热损坏。
4.安装螺栓松动、滑丝
故障现象：冷热机交替出现间歇性漏气异响；多次紧固仍反复松动。
成因：未对角分次紧固、扭矩不足；使用劣质普通螺栓，高温后拉伸变形；法兰平面不平受力不均。
六、快速现场故障排查方法
听觉听诊排查
怠速、轻载、重载三个工况，贴近歧管法兰、转角、涡轮接口听诊；漏气位置会出现尖锐气流啸叫声，裂纹处异响随负载变大而加剧。
温度触摸对比排查
热机运行10分钟后停机触摸歧管表面；开裂/漏气位置温度明显低于周边；单缸堵塞对应歧管分支温度偏低。
目视外观检查
查看法兰缝隙有无黑色碳烟渗出（漏气标识）；观察歧管转角、螺栓孔周边有无放射状细微裂纹；内壁拆检有无厚重积碳堵塞气道。
工况参数辅助判定
同等负载下增压压力偏低、排气温度异常升高、油耗上涨，排除喷油、滤芯故障后，即可判定排气歧管存在泄漏或堵塞问题。
七、日常维护预防要点
每500小时巡检：目视检查歧管有无渗碳漏气痕迹、螺栓有无松动；高温工况缩短至300小时检查。
机组满负荷高温作业后，怠速2分钟降温再停机，减少冷热骤变产生的热应力，延缓开裂。
保养同步管控油品：使用T433948原厂机油、合格柴油，减少燃烧积碳堆积气道。
拆装维修必须全套更换垫片、换新耐热螺栓，严格执行对角分次紧固工艺。
避免长期低负荷怠速运行，每小时至少一次短时满载运行，冲刷气道积碳。
八、原厂与副厂配件区分
原厂3778E361
高硅耐热球墨铸铁，铸造流道光滑无砂眼，抗热疲劳性能强；原厂铸造零件号钢印清晰，8000小时重载工况不易开裂、变形，气道尺寸精准匹配涡轮标定。
劣质副厂歧管
普通铸铁材质，耐热性能差，3000小时内容易出现裂纹；气道粗糙易积碳，法兰平面平整度差，安装后极易垫片漏气，加速涡轮、发动机损耗。
九、成套维保配套清单
排气歧管总成：3778E361
配套机油滤芯：140517050
专用润滑油：T43394815W40CH4
长效冷却液：21820263
配套耗材：排气歧管金属垫片、原厂耐热锁紧螺栓
