卡特彼勒376-3081变速箱线束常见故障全解

卡特彼勒376-3081变速箱线束常见故障全解

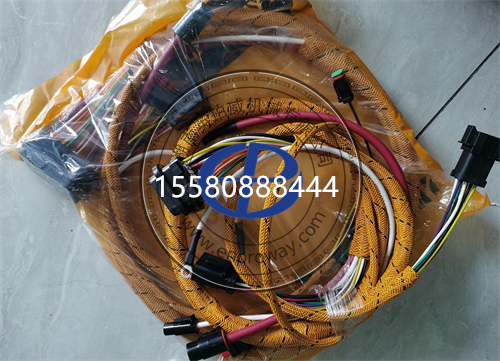

376-3081（又称3763081）原厂适配卡特773F、775F矿用自卸车，在773B车型中常作为升级优化替换件使用，配套重型行星动力换挡变速箱。该线束长期处于高温、强震动、油污侵蚀、多尘泥浆的矿区工况下，故障集中在接触失效、绝缘破损、线芯疲劳、信号失真四大类，约60%的变速箱电气故障根源在线束，且多数故障具有间歇性，极易被误判为电磁阀、传感器或变速箱控制模块（TCM）损坏。
以下按发生概率从高到低拆解：
一、间歇性接触不良类故障（占比约45%，最高发）
这类故障时好时坏，颠簸、重载、高温时加重，平稳运行时可自行恢复，排查难度最高，也是最容易误判的类型。
1.连接器针脚氧化、退针
典型现象：行驶中偶发跳空挡、换挡冲击、锁止离合器打滑，重载爬坡、颠簸路段故障明显加重，平路平稳行驶后自行恢复；诊断仪偶发“换挡电磁阀开路““转速传感器信号丢失““油温信号异常“等故障码，清码后短期正常，很快复发。
根本原因：
接头密封圈老化开裂，水汽、泥浆、油污渗入连接器内部，铜质针脚氧化生成铜绿，接触电阻随震动忽大忽小；
针脚锁止卡簧疲劳失效，长期强震动下针脚向后退针，接触面积不足，震动时出现瞬时断开。
高发位置：变速箱阀体侧的分支电磁阀接头、TCM端主干多针插头、油温/油压传感器接头。
2.线芯内部疲劳断丝（虚接）
典型现象：故障规律与针脚氧化类似，但晃动、弯折线束特定位置时，故障会明显触发或消失；更换对应传感器、电磁阀后故障依旧。
根本原因：线束长期随设备震动、反复弯折，内部铜丝承受交变载荷疲劳断裂，仅剩余少量铜丝维持连接，震动时剩余铜丝时接时断，属于外观完全不可见的隐性故障。
高发位置：线束固定点之间的悬空段、变速箱与车架衔接的弯折拐点、接头根部的应力集中位置。

二、永久性断路/短路类故障（占比约30%，硬故障）
这类故障属于结构完全损坏，故障持续存在，不会随工况自行恢复，ECU会持续报对应故障码。
1.单回路完全断路
典型现象：特定档位无法挂入、单一传感器持续无信号；诊断仪持续报对应回路“开路“故障码，清码后立即重现；变速箱进入跛行保护模式，锁止在低速挡。
根本原因：
接触类故障持续发展，虚接变为完全断开；
维修拆装时暴力拉扯，直接扯断线芯；
针脚严重腐蚀锈断，回路完全断开。
高发回路：换挡电磁阀分支线、输入/输出转速传感器信号线。
2.对地短路（搭铁）
典型现象：变速箱控制回路保险丝频繁熔断；诊断仪报“电路对地短路“故障码；严重时同一条主干上的多个元件同时失效。
根本原因：
外层护套磨损脱落，线芯裸露后长期贴靠变速箱金属壳体、车架，形成接地短路；
安装时被金属边角、螺栓割破绝缘层；
长期靠近高温排气管，绝缘层烤焦碳化后形成导电通路。
高发位置：线束与壳体摩擦的接触段、固定卡扣脱落的悬空磨损段、靠近热源的线线束段。
3.回路间交叉短路
典型现象：换挡逻辑混乱，一个电磁阀动作时另一个同步误触发；传感器信号串扰，数值无规律跳变；严重时电源回路串入信号回路，直接烧毁TCM对应针脚。
根本原因：主干束内多股线芯的绝缘层同时破损，相邻回路粘连导通；接头进水后，针脚间形成爬电通路，导致信号串扰。
高发位置：多线并行的主干束弯折处、进水受潮的多针连接器内部。

三、信号失真漂移类故障（占比约15%，最易误判为元件故障）
这类故障线束并未完全断开，但电气性能下降，导致信号、驱动能力异常，不会报明确的开路/短路故障码，最容易被误判为传感器、电磁阀损坏。
1.传感器信号漂移、波动大
典型现象：变速箱油温、油压、转速显示数值波动大、偏差超出正常范围；换挡点偏移、换挡冲击变大，换挡品质持续下降，但无明确的电路故障码。
根本原因：
针脚氧化导致接触电阻增大，传感器模拟信号产生压降失真；
信号回路屏蔽层破损，受发动机、发电机的电磁干扰，数值跳变；
线芯长期处于高温环境，自身阻值随温度漂移，信号偏差随工况热机加重。
高发回路：油温传感器、主油压传感器等模拟量信号回路。
2.电磁阀驱动能力不足
典型现象：换挡动作迟缓、油压建立慢，冷车状态相对正常，热车后故障明显加重；单独测试电磁阀性能正常，装车后就出现动力不足。
根本原因：回路接触电阻过大，电磁阀实际获得的工作电压不足；副厂减配线束线径偏细，大电流驱动下压降过大，输出功率不足。
四、物理结构与老化类故障（占比约10%）
1.外层护套磨损开裂
典型现象：外层波纹管、编织耐磨护套磨破脱落，内部线芯裸露，存在短路、进水隐患；油污、粉尘直接侵蚀线芯绝缘层，加速老化。
根本原因：固定卡扣脱落，线束长期与车架、变速箱壳体摩擦；维修拆装时磕碰划伤；长期油污侵蚀导致塑料护套脆化开裂。
2.连接器壳体破损
典型现象：接头卡扣断裂，插合不紧容易松脱；防水密封结构失效，进水进泥后快速引发内部针脚腐蚀。
根本原因：拆装时暴力插拔；外力磕碰撞击；塑料壳体长期高温老化变脆，轻微受力就开裂。
3.线束整体老化失效
典型现象：多回路陆续出现故障，修完一个坏一个；绝缘层普遍发硬发脆，弯折后直接开裂；间歇性故障频发，整体性能持续下降。
根本原因：服役年限过长（通常8年以上），绝缘材料在高温、油污、臭氧环境下逐步降解，进入寿命末期。773B作为老款车型，原车线束普遍已进入该阶段。
五、常见误判提醒
约60%的变速箱电气故障会被误判为元件损坏，可通过以下规律快速区分线束问题：
单一元件报故障，更换元件后无效，90%是对应回路的线束故障；
多个元件同时报故障，基本是主干线束的公共电源、接地回路问题；
颠簸时出故障、平路就恢复，几乎都是线束接触类故障，与元件本身无关；
热车故障加重、冷车正常，优先排查线束针脚氧化、绝缘层高温碳化问题。
