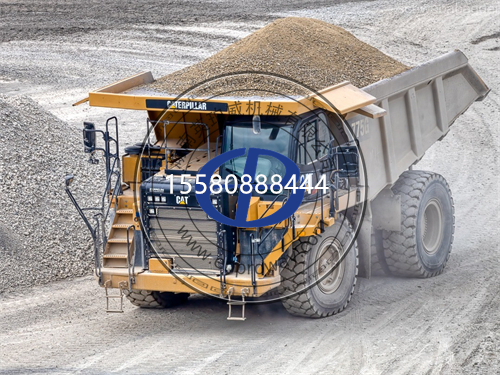

工作原理257-6306 是轮边行星减速 + 湿式多片制动 + 车轮支撑一体化的终传动总成，原生适配 773E 系列非公路矿用自卸车，安装于驱动桥末端，是动力传动的最后一级执行单元。其核心工作逻辑分为两大系统：行星减速传动系统负责将半轴输入的高转速、低扭矩动力转化为低转速、大扭矩动力驱动车轮，适配矿卡重载起步与爬坡需求；湿式制动系统采用常闭失效安全设计，直接在轮边实现行车与驻车制动，制动扭矩大、抗热衰退能力强，适配矿区长下坡、多尘的恶劣工况。一、行星减速传动系统工作原理1. 动力传递路径动力从发动机输出，经变速箱、主减速器减速后，由半轴传递至终传动总成，最终驱动车轮，完整路径为：
半轴 → 太阳轮 → 行星齿轮组 → 行星架 → 轮毂 → 车轮2. 核心结构与减速增扭原理该总成采用单级 NGW 型行星齿轮机构（太阳轮、行星轮、内齿圈三元件配合），通过固定内齿圈、太阳轮输入、行星架输出的方式实现减速增扭，传动比为 4.8:1。
太阳轮（主动件）：内花键与半轴连接，随半轴同步高速旋转，是动力输入元件；
内齿圈（固定件）：通过花键或螺栓刚性固定在终传动壳体上，自身不转动，为机构提供反作用力支撑；
行星齿轮组（从动件）：3~4 颗行星齿轮均匀分布在太阳轮与内齿圈之间，同时与两者啮合，既绕自身轴自转，又随行星架绕太阳轮公转；
行星架（输出件）：与车轮轮毂刚性连接，带动车轮低速旋转，是动力输出端。
减速增扭的力学逻辑：根据行星齿轮运动学公式，内齿圈固定时，传动比 \(i = 1 + \frac{Z_r}{Z_s}\)（\(Z_r\) 为内齿圈齿数，\(Z_s\) 为太阳轮齿数），输入转速被大幅降低，扭矩同比放大。4.8:1 的传动比意味着半轴输入 1 圈，车轮仅转动约 0.208 圈，扭矩放大 4.8 倍，配合主减速器的 3.64:1 减速，整车总减速比可达 17.48:1，足以驱动近 60 吨额定载荷的矿卡平稳起步、爬坡。3. 行星排布的工况适配优势
多颗行星轮共同分担载荷，单颗齿轮受力小，承载能力远高于普通平行轴齿轮，适配矿卡重载冲击工况；
输入与输出同轴布置，结构紧凑，可完全集成在轮毂内部，不占用额外底盘空间；
啮合重合度高，传动平稳、冲击小，适配坑洼路面的交变载荷。
二、湿式制动系统工作原理该总成集成全封闭油浸式多片湿式制动器，采用弹簧施力制动、液压释放的常闭式失效安全设计：液压系统正常时靠油压解除制动，液压失压时弹簧自动压紧制动，避免溜车、失控风险，完全适配矿卡重载运输的安全要求。1. 核心制动结构制动副由摩擦片与对偶钢片交替堆叠组成：

摩擦片：铜基粉末冶金材质，内花键与轮毂连接，随车轮同步旋转；
对偶钢片：高强度合金钢材质，外花键与终传动壳体连接，自身不转动；
制动活塞 + 制动弹簧：活塞轴向移动控制摩擦副离合，弹簧提供制动压紧力，液压油提供解除制动的推力。
2. 三种工作状态（1）正常行驶：制动解除状态车辆行驶时，转向制动系统的高压液压油通入制动活塞油腔，油压推动活塞轴向移动，压缩多组制动弹簧，使摩擦片与对偶钢片完全分离，两者间无摩擦力，轮毂可随行星架自由旋转，制动无拖滞阻力。（2）行车制动：减速制动状态踩下制动踏板时，制动控制系统按踏板开度比例降低制动油腔压力，制动弹簧逐步释放弹力，推动活塞缓慢压紧摩擦副；摩擦片与钢片之间产生摩擦力矩，将旋转的轮毂与固定的壳体绑定，实现车轮减速。
制动力大小与制动油压成反比：油压越低，弹簧压紧力越大，制动力越强，可通过踏板精准控制减速强度。（3）驻车 / 紧急制动：锁止状态拉起驻车手柄或液压系统故障失压时，制动油腔完全泄压，制动弹簧以最大弹力推动活塞压紧摩擦副，提供额定最大制动力，将车轮完全锁止。
该设计为失效安全型：液压管路破裂、油泵失效等故障下，制动器会自动锁死车轮，避免重载矿卡溜车、失控，是矿用设备的强制安全设计。3. 湿式油冷的散热原理制动摩擦副完全浸泡在终传动齿轮油中，制动产生的热量直接通过接触的齿轮油带走，再经壳体散热至外界空气。相比干式制动，其优势在于：
连续制动无热衰退，适配矿区长下坡频繁制动工况；
全封闭结构隔绝粉尘泥浆，摩擦片磨损率低，使用寿命是干式制动的 3~5 倍；
无制动粉尘污染，适配矿区环保与设备清洁要求。
三、支撑、润滑与密封系统工作原理1. 重载轴承支撑原理总成采用两套圆锥滚子轴承作为轮毂支撑，分别承受径向载荷与轴向载荷：
内圈与轮毂 / 行星架刚性连接，随车轮同步旋转；外圈固定在终传动壳体上；
锥形滚动体可同时承载整车垂向重量（径向力）与转向、侧倾带来的轴向冲击力，保证车轮平稳旋转；
装配时通过调整垫片设定轴承预紧力，既消除间隙避免旷量，又防止预紧过大致加速磨损。
2. 飞溅润滑与热平衡原理总成内部加注专用齿轮油，采用油浴 + 飞溅润滑方式：
静态时油液浸没下半部分齿轮与轴承，形成油浴润滑；
运转时行星齿轮、轮毂旋转带起油液，飞溅至所有齿轮啮合面、轴承滚道、制动摩擦副表面，形成均匀油膜，既减少磨损，又持续带走齿轮啮合、制动摩擦产生的热量；
热量通过油液传导至铸铁壳体，最终散入环境空气，实现内部热平衡，保障元件在合理温度区间工作。
3. 密封与压力平衡原理
多级密封结构：轮毂端设置主油封 + 防尘圈组合，主油封阻挡内部齿轮油外泄，防尘圈阻挡外部泥浆、砂石侵入腔体，避免磨粒磨损加速元件损坏；壳体结合面采用密封垫 / 密封胶实现静密封。
呼吸器平衡压力：总成顶部设置通气呼吸器，油温升高、油液膨胀时，腔内多余空气通过呼吸器排出，避免内部压力过高顶漏油封；同时呼吸器带过滤结构，阻挡外界粉尘、水汽进入油液。
四、整体工作流程总结
正常行驶：发动机动力经传动链传递至半轴，驱动太阳轮高速旋转；行星轮在内齿圈约束下自转 + 公转，带动行星架与轮毂低速大扭矩旋转，驱动车辆前进；同时制动油腔建立油压，压缩弹簧松开制动摩擦片，无制动阻力。
减速制动：踩下制动踏板，制动油压降低，制动弹簧推动活塞压紧摩擦副，依靠摩擦力矩使车轮减速；制动热量被齿轮油带走，通过壳体散出。
驻车锁止：泄掉制动油压，弹簧全力压紧摩擦副，车轮完全锁止；液压失效时自动进入该状态，保障安全。
