卡特彼勒399-3389涡轮增压器故障排除完整指南

卡特彼勒399-3389涡轮增压器故障排除完整指南

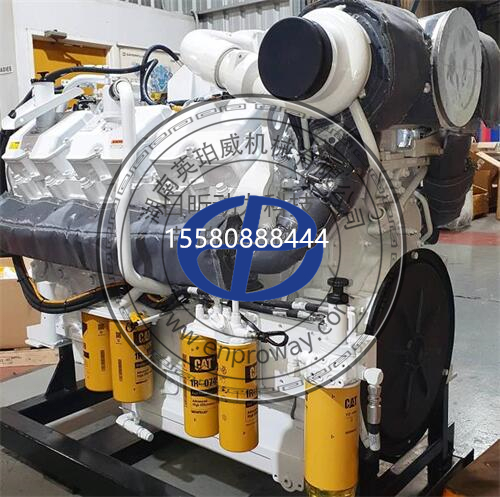

本指南针对适配卡特C18ACERT系列发动机的399-3389废气旁通式涡轮增压器编制，遵循先外围后本体、先易后难、先静态后动态的排查原则，覆盖该型号所有高发故障。约40%的“增压器故障”实际由外围系统诱发，排查时务必先排除外围干扰，避免盲目拆修造成不必要的成本损失。
一、安全操作须知（排查前必读）
高温防护：发动机停机后需冷却至表面温度≤50℃方可拆检，涡轮壳、中间体工作时温度可达600℃以上，防止烫伤。
泄压操作：拆检进气管路前，先怠速熄火、等待3分钟，释放进气系统残余压力，避免高压气体喷出伤人。
异物防护：拆卸所有管路接口后，立即用干净堵头封堵，哪怕一颗砂粒进入高速旋转的叶轮都会造成不可逆损坏。
电气安全：排查控制气路、传感器时，先关闭钥匙电源，避免短路损坏ECU。
运转检测：怠速听诊时保持安全距离，禁止身体、工具靠近旋转部件，防止卷入。
二、排查前置：外围系统必查项（避免误判）
以下四项外围系统异常，表现与增压器本体故障高度相似，必须先逐一排除，再判定增压器本身损坏。
1.进气系统排查（对应增压不足、窜机油）
表格
排查项目 排查方法 正常标准 异常处置
空气滤芯堵塞 查看滤芯压差指示器，或拆下滤芯目视检查 压差未报警、滤纸无大面积积尘 更换全新空气滤芯，多尘工况同步更换预滤
进气管路漏气 烟雾测漏仪检测，或怠速时喷化清剂观察转速变化 接口无泄漏、胶管无开裂 更换密封圈/老化胶管，卡箍按标准扭矩紧固
中冷器堵塞 拆下中冷器目视芯体，或测进出气压差 芯体无积碳油泥，压差≤5kPa 反向冲洗芯体，堵塞严重直接更换
中冷器/进气歧管漏气 打压测试或烟雾测漏 保压1分钟压力下降≤2% 更换垫片、修复漏气点
2.排气系统排查（对应增压不足、排气温度高）
检查排气歧管垫片、涡轮入口接口有无黑灰漏气痕迹，有痕迹则更换金属缠绕垫片。
检查排气管路、后处理装置有无堵塞，排气背压超标会导致涡轮做功能力下降。
检查发动机排气门间隙，气门密封不良会导致涡轮前温度异常升高，误判为增压器故障。
3.润滑系统排查（对应轴承损坏、窜机油）
机油压力：怠速时机油压力≥0.2MPa，额定工况≥0.3MPa，压力不足会导致轴承缺油磨损。
机油品质：机油无乳化、无大量金属碎屑，污染超标会加速轴承磨粒磨损。
回油管路：回油管无弯折压扁、无积碳油泥堵塞，全程向下倾斜≥5°，无向上存气弯。
曲轴箱压力：曲轴箱呼吸器通畅，无堵塞导致的背压过高，否则会引发增压器回油不畅窜油。
4.控制系统排查（对应增压过高/过低）
增压压力传感器校准：用机械压力表比对传感器数值，偏差超5%需校准或更换传感器。
旁通阀控制气路：检查控制气管无开裂脱落，增压控制电磁阀动作正常，无卡滞。
ECU故障码：读取ET诊断仪故障码，确认无进气压力、海拔压力、增压控制相关报错。

三、核心故障分步排查
故障一：增压不足、动力下降、冒黑烟
典型现象
额定工况下增压压力低于2.0bar，发动机提速无力、带载能力下降，排气持续冒黑烟，燃油消耗上升。
分步排查流程
第一步：排除外围因素
按上述进气、排气、燃油系统逐项排查，更换空滤、处理漏气、清理中冷器后复测增压压力。
若压力恢复正常，判定为外围故障，无需拆检增压器。
第二步：检查废气旁通阀
手动推动旁通阀推杆，确认无卡滞；向执行器通入标定气压，观察推杆能否正常开启。
若推杆卡滞、膜片漏气，判定旁通阀常开故障，修复或更换旁通阀执行器。
第三步：半解体检测增压器本体
拆下进气软管，手动盘转叶轮，检查有无卡滞、扫膛阻力。
目视检查涡轮、压气机叶片有无缺损、大面积积碳。
百分表测量轴向、径向间隙，间隙超极限则轴承磨损，增压效率下降。
第四步：解体核验
拆解后检查流道有无积碳堵塞、喷嘴环有无烧蚀变形、涡轮叶片有无烧蚀弯曲。
常见根因占比
空滤/管路漏气：40%
旁通阀卡滞常开：25%
轴承磨损效率下降：20%
叶轮积碳/流道堵塞：10%
其他（排气泄漏、燃油故障）：5%
故障二：增压压力过高、排温超标
典型现象
额定工况增压压力超过2.8bar，涡轮前温度超700℃，发动机粗暴运行、震动大，严重时冲缸垫、触发限速保护。
分步排查流程
第一步：验证信号真实性
用机械压力表比对ECU读数，排除压力传感器信号漂移导致的“假性增压过高”。
第二步：检查旁通阀关闭密封性
向涡轮壳内通入低压压缩空气，旁通阀关闭状态下检测泄漏量，泄漏超标则阀板密封失效。
检查旁通阀推杆是否卡死在关闭位置，积碳烧结导致无法开启。
第三步：检查控制气路与电磁阀
通电测试增压控制电磁阀，确认能否正常通断控制气压；气管无堵塞、脱落。
执行主动测试，ECU驱动旁通阀开启，观察增压压力是否下降，无变化则控制链路故障。
第四步：排查增压器本体
检查涡轮壳、喷嘴环规格是否匹配，流通面积过小会导致超速增压；非原厂配件易出现该问题。
检查叶轮是否有改装、扩径，导致压比超出设计上限。
常见根因占比
旁通阀积碳卡滞关闭：60%
控制气路/电磁阀故障：25%
传感器信号漂移：10%
增压器配件不匹配：5%
故障三：运转异响异常
典型现象与对应排查
尖锐高频啸叫（随转速变尖）
先排查进气堵塞、喘振：更换空滤、清理进气节流点，啸叫消失则为气蚀喘振。
排除外围后，听诊中间体位置，异响持续则为轴承磨损、转子动平衡失效，需拆检间隙。
金属摩擦/刮蹭声
立即停机，手动盘转叶轮，有明显刮蹭阻力则轴承间隙已严重超标，叶轮扫膛，直接判定报废更换。
周期性金属撞击声
拆检叶轮，检查叶片是否断裂、异物卡滞，或轴承保持架碎裂，出现任意一项均需更换总成。
喘振“突突”声
优先排查空滤堵塞、出口管路堵塞，清理后故障消失则为外围气路问题。
故障四：窜机油、消耗量异常上升
典型现象
排气冒蓝烟，机油消耗翻倍，空滤出口、涡轮排气管内壁有机油痕迹，油底壳油位异常下降。
分步排查流程

第一步：排除外围诱因（占比50%）
检查回油管路：拆下回油管疏通，确认无弯折堵塞，安装走向向下通畅，处理后窜油消失则为回油不畅。
检查曲轴箱通风：清理呼吸器滤芯，曲轴箱压力恢复正常后窜油缓解，则为背压过高导致。
检查空滤堵塞：更换空滤后压气机侧油迹减少，则为进气负压吸油。
排除活塞环、气门油封窜油：做缸压、漏气量测试，排除发动机本体烧机油。
第二步：增压器本体检测
拆下进出气软管，目视内壁：压气机侧大量机油为压气端油封失效，涡轮侧大量积碳机油为涡轮端密封环失效。
测量轴承间隙，间隙超极限会导致密封环配合失效，窜油伴随轴承磨损必须同步修复。
第三步：解体核验
检查密封环开口间隙、弹性，超差则更换；检查中间体砂眼、裂纹，有连通性缺陷直接报废。
关键判定点
仅压气机侧有机油，大概率是空滤堵塞、回油不畅等外围问题；两端都有机油且伴随异响，大概率是增压器本体密封/轴承故障。
故障五：增压器卡滞、完全失效
典型现象
运行中动力骤降、发动机憋熄火，手动盘转叶轮完全转不动，机油中含大量金属碎屑。
分步排查流程
第一步：紧急处置
立即停机断电，禁止再次启动尝试，避免金属碎屑进入发动机缸内造成二次损伤。
第二步：排查润滑供油
检查进油管是否堵塞、机油压力是否正常，供油中断是缺油抱死的头号诱因。
剪开机油滤芯，查看金属碎屑成分，铜色粉末为轴承合金，黑色金属碎屑为轴颈/叶轮磨损。
第三步：本体拆检判定
完全拆解增压器，区分损坏类型：
轴承熔融粘连、轴颈发蓝烧蚀：缺油干磨导致，安装未预润滑或供油中断是主因。
轴承合金层剥落、轴颈拉伤：机油杂质磨粒磨损导致。
叶轮碎裂、壳体有异物痕迹：进气异物进入打坏叶轮，需彻底清理整个进排气路。
第四步：二次损坏预防
若为异物打叶、轴承碎裂故障，更换新件前必须彻底清理油箱、管路、中冷器、缸内残留碎屑，更换全部机油与滤芯。

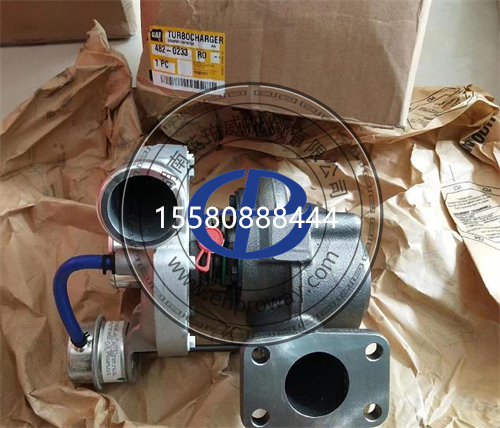

故障六：废气旁通阀专属故障
1.旁通阀不动作
排查顺序：控制气压是否正常→执行器膜片是否破裂→推杆是否卡滞→阀板是否积碳烧结。
修复：膜片坏换执行器总成；阀板卡滞清理积碳；推杆变形更换推杆。
2.旁通阀关闭不严
排查：保压测试泄漏量，检查阀板阀座是否冲蚀磨损、积碳垫起。
修复：轻度积碳打磨清理；重度冲蚀更换阀头总成。
3.旁通阀开启压力不准
校准方法：向执行器平稳升压，记录推杆刚动作时的开启压力，调整弹簧预紧螺母至原厂标定值，锁紧螺母并做标记。
四、半解体精准检测流程（行业金标准）
拆下进出气、油管路，无需完全打散，通过以下检测即可判定增压器本体好坏：
1.转子盘转手感检测
戴无尘手套拨动压气机叶轮，缓慢旋转3~5圈：
合格：转动平顺无卡滞，无刮蹭感，松手后惯性均匀衰减，转动时长＞3秒。
不合格：卡顿、周期性阻力、完全抱死，均为轴承或叶轮损坏。
2.核心间隙百分表测量
对应卡特原厂维修标准：
表格
测量项目 原厂标准值 使用极限值 超差判定
轴向间隙（止推轴承） 0.025~0.127mm 0.18mm 止推轴承磨损超标，禁止继续运行
径向间隙（浮动轴承） 0.406~0.610mm 0.80mm 浮动轴承磨损，转子偏摆易扫膛
3.叶轮与流道目视检查
叶片无断裂、崩缺、弯曲变形，轻微积碳可清洗，缺损超10%叶片面积直接报废。
壳体内壁无环形扫膛划痕，有划痕说明轴承间隙已严重超标，增压器失效。
五、故障排除后验证标准
修复完成装机后，按以下标准验证合格：
怠速验证：怠速运行3~5分钟，无异响、无渗漏，增压压力接近大气压且稳定。
升载验证：分级升载无喘振、无压力突变，过渡平稳。
额定工况验证：
增压压力稳定在2.2~2.6bar，波动≤±0.1bar；
涡轮前温度550~650℃，不超680℃；
无异响、无窜机油，排气无异常蓝烟/黑烟。
长效验证：运行100小时后，机油消耗正常，动力性能无衰减，无相关故障码触发。
六、常见避坑提醒
不要一动力差就换增压器：约40%的增压不足是空滤、管路漏气导致，先做外围排查可节省大量成本。
窜机油不要只怪增压器：回油不畅、曲轴箱背压高、空滤堵塞是高频外围诱因，先排查油路气路再拆增压器。
打坏的增压器不要直接装新件：必须彻底清理进排气路、油底壳、中冷器的残留碎屑，否则新件会在几分钟内再次损坏。
禁止现场手工换轴承：399-3389为高速重载增压器，无动平衡校准的维修故障率超50%，核心设备优先更换原厂或官方再制造总成。
