卡特彼勒358-4920涡轮增压器总成（S310系列）完整技术手册

卡特彼勒358-4920涡轮增压器总成（S310系列）完整技术手册
本件为卡特原厂博格华纳S310平台废气旁通式涡轮增压器，专属适配卡特C18ACERT系列18.1L直列6缸重载柴油机，由博格华纳（BorgWarner）原厂配套生产，广泛应用于矿用卡车、大型铣刨机、挖掘机、发电机组等连续重载工况，是大马力发动机提升功率、优化燃烧的核心增压部件。
一、基础核心参数表
表格
参数项目 原厂标准规格 实操说明
原厂零件号 358-4920完整涡轮增压器总成 含涡轮壳、压气机壳、机芯总成、废气旁通执行器、安装垫片；原厂再制造替代件号20R-2968
配套平台型号 博格华纳S310单级废气旁通涡轮增压器 非可变截面VGT结构，气动旁通阀控制增压上限
适配发动机 卡特C18ACERT直列6缸四冲程柴油机，排量18.1L 覆盖工业、矿用、发电、油田全系列C18动力平台
交叉替代件号 博格华纳原厂：176406、179246；卡特同功能：288-7179、290-6936 同规格可完全互换，仅生产批次、打标不同
额定增压压力 1.8~2.2bar（额定工况） 旁通阀开启压力≈2.4bar，超压自动旁通保护发动机
涡轮最高转速 11~13万转/分钟 大排量大尺寸涡轮，转速略低于中小机型，动平衡精度要求极高
润滑冷却方式 发动机压力机油润滑+自然散热 浮动轴承结构，依靠机油同时实现润滑与散热，无独立水冷回路
标准轴间隙 轴向间隙0.06~0.12mm；径向间隙0.04~0.10mm 磨损极限：轴向＞0.20mm、径向＞0.15mm必须更换机芯
整机重量 约21.5kg 大尺寸重载设计，抗排气高温与冲击载荷能力强
设计使用寿命 9000~14000小时（正规维保） 矿山重载、连续满负荷工况约7000~10000小时
对应维修机芯 358-4926机芯总成（CHRA） 壳体完好时仅换机芯，成本约为总成的45%
二、结构特点与核心优势
1.大流量高效压气机端
采用锻造铝合金压气机叶轮，12+0叶片前倾设计，经过三元流气动优化，大流量区间效率高，适配C18发动机大进气量需求；压气机壳采用高牌号铝合金铸造，壁厚均匀，抗脉冲压力冲击，不易出现裂纹、变形。
2.耐高温涡轮端
涡轮叶轮采用镍基耐热合金精密铸造，可长期耐受650~700℃排气高温，矿山、铣刨机满负荷连续作业工况下不易变形、断裂；涡轮壳采用高硅钼球墨铸铁，抗热疲劳性能优异，频繁启停、冷热交替工况下寿命远高于普通铸铁件。
3.高精度浮动轴承系统
双浮动轴承+止推轴承组合结构，油膜承载无金属硬接触，摩擦损失小、转速上限高；轴承间隙经过精准匹配，低速怠速、高速满负荷均能形成稳定油膜，重载工况下轴承可靠性强。
4.气动废气旁通控制
内置气动旁通执行器，增压压力达到设定阈值时自动推开旁通阀，分流部分排气，避免增压过高引发发动机爆震、冲缸垫；结构简单可靠，抗污染能力强，适配工地、矿山恶劣燃油与空气环境。
5.高通用性互换设计
安装接口、油口位置、旁通阀参数与C18原厂设计完全匹配，无需改装直接装车；同平台不同功率段的C18发动机可通用该总成，仅旁通阀开启压力略有差异，可通过调整拉杆校准。

三、适配整机设备与应用场景
1.路面铣刨设备
PM820、PM822、PM825大型冷铣刨机——连续切削重载工况，对涡轮响应速度与持续负载能力要求高。
2.矿用自卸卡车
773GC、775GC非公路矿用自卸车——矿山颠簸、粉尘大、爬坡满负荷工况，涡轮抗冲击、抗污染要求高。
3.大型挖掘机
374F、395F大吨位履带挖掘机——重载挖掘、破碎工况，负荷波动大，涡轮需耐受频繁的转速与压力变化。
4.工业与发电动力
C18工业固定式动力、SR4系列大功率发电机组、油田压裂/钻井动力——24小时连续满负荷运行，对涡轮寿命与可靠性要求严苛。
5.其他配套
D9T推土机、988K大型装载机、船用主辅机等所有搭载C18ACERT发动机的重载设备。
四、三级更换判定标准
1.一级：立即停机更换（高危故障）
出现任意一项，继续运行存在叶轮断裂打坏发动机、动力完全丧失的风险，必须停机：
金属摩擦异响：涡轮位置发出尖锐哨声、金属刮擦声，随转速升高声音加剧，为轴承散架、叶轮擦壳前兆；
严重漏油：压气机出口、中冷器内积存大量机油，排气持续冒蓝烟，机油消耗异常（100小时消耗＞3L），排除活塞环故障后判定涡轮密封失效；
轴间隙超标：拆下进气管，用手晃动涡轮轴，径向旷量明显可触碰壳体，或轴向推拉间隙超过0.20mm；
叶轮损坏：叶片弯曲、断裂、缺角，壳体内部有明显擦痕，或涡轮轴卡死无法转动；
增压失控：增压压力持续超过2.8bar，伴随发动机爆震、水温异常升高，旁通阀失效无法修复。
2.二级：计划维修更换（性能衰减）
增压不足：设备动力下降、冒黑烟、油耗上升，实测增压压力比标准值低0.4bar以上，排除中冷漏气、喷油器故障后判定涡轮磨损；
轻微渗油：压气机口有薄油膜，机油消耗缓慢增加，暂不影响作业，但渗漏持续加重；
旁通阀卡滞：增压压力波动大，动力时好时坏，旁通拉杆动作不顺畅；
工时达标：正常工况运行10000小时、矿山粉尘工况7000小时，发动机大修同步更换涡轮或机芯。
3.总成更换vs机芯更换选择
选358-4926机芯：涡轮壳、压气机壳无裂纹、无变形、无腐蚀，仅机芯磨损漏油、间隙大，维修成本低，工期短；
选358-4920总成：壳体开裂、变形、旁通阀壳体损坏，或无压装校准设备、想减少维修工时与风险，直接换总成更稳妥。
五、常见失效模式与根因分析
1.轴承磨损、轴间隙超标（最高发）
现象：增压下降、异响、漏油，轴旷量变大
根因：
①机油不干净，杂质、金属屑进入轴承，快速研磨浮动轴承与轴颈；
②冷启动直接大油门、大负荷后立刻熄火，机油未到达轴承就高速旋转，干磨瞬间磨损；
③机油压力不足、油道堵塞，轴承缺油润滑不良。
2.压气机端/涡轮端漏油
现象：进气管存机油、排气蓝烟、机油消耗快
根因：
①轴承磨损后间隙变大，机油从密封环处泄漏；
②空滤堵塞，压气机端负压过大，将机油从密封环吸出；
③曲轴箱压力过高、回油管堵塞，机油回流不畅挤入涡轮腔；
④密封环老化、对口，失去密封作用。
3.叶轮断裂、擦壳
现象：突发异响、动力骤降，严重时金属碎屑进入气缸
根因：
①空滤破损，砂石、异物被吸入压气机，打弯叶轮，动平衡失效后擦壳、断裂；
②轴承严重磨损后轴旷量过大，叶轮旋转偏心刮擦壳体；
③副厂叶轮材质差，高温下变形、疲劳断裂。
4.增压不足、动力差
现象：设备没劲、冒黑烟、转速上不去
根因：
①涡轮轴、轴承磨损，转速上不去，增压压力不够；
②旁通阀卡滞常开，排气直接旁通，涡轮驱动力不足；
③中冷器、进气管漏气，增压压力泄漏；
④涡轮叶轮积碳严重，排气不畅，驱动效率下降。
5.涡轮壳裂纹、变形
现象：排气接口漏气、异响，壳体出现高温裂纹
根因：
①长期超温运行，排气温度持续超标，热疲劳开裂；
②冷机状态突然大负荷，冷热冲击导致铸铁壳体裂纹；
③副厂壳体材质差，球化率不达标，抗热疲劳能力弱。
六、标准化安装与磨合规范
涡轮增压器80%的早期损坏源于安装不规范，C18大马力机型涡轮尺寸大、转速高，装配要求更严格。
1.安装前准备
核对件号：确认358-4920总成适配C18发动机，接口、油位、旁通阀参数匹配；
前置清洁：必须更换机油与机油滤芯，彻底清洗涡轮进油管、回油管，清除油泥、铁屑、积碳；清洁进气管路、中冷器，检查空滤完好无破损；
预注机油：从涡轮机油进油口注入干净的同型号发动机机油，用手转动叶轮数圈，让轴承、密封环充分浸润机油，避免启动瞬间干磨。
2.装配操作规范
密封垫片全新更换：排气歧管与涡轮、压气机与进气管的密封垫全部换新，禁止打密封胶（胶块脱落会打坏叶轮）；
对角均匀紧固：安装螺栓按对角顺序分2~3次拧紧，排气接口螺栓扭矩约45~55N・m，避免单边紧固导致壳体变形、叶轮擦壳；
管路连接：机油管接头密封完好无弯折堵塞，旁通阀真空管连接到位，拉杆长度保持原厂设定，禁止随意调整旁通拉杆调高增压。

3.装机后磨合与验收
建立油压：断开喷油器线束，启动马达运转15~20秒，直到机油压力建立；
怠速磨合：启动发动机，必须怠速运转5~8分钟，禁止启动后立即轰大油门，让机油充分循环到涡轮轴承；
泄漏检查：怠速时检查机油管、进排气管路无漏油、漏气，涡轮处无异常异响；
增压验证：中高速运转时测量增压压力，稳定在1.8~2.2bar标准区间，无过高或过低；
熄火规范：大负荷作业后，怠速运转3~5分钟再熄火，避免高温涡轮轴缺油结焦。
4.安装红线禁忌
❌禁止不预注机油、不排空气直接启动，几秒就会干磨烧坏轴承；
❌禁止在密封面打密封胶，胶块进入油路会堵塞轴承、打坏叶轮；
❌禁止随意调短旁通阀拉杆提升增压，会导致缸内压力超标，冲缸垫、拉缸、涡轮炸裂；
❌禁止空滤破损、管路不密封就装车，异物吸入会直接打坏叶轮；
❌禁止大负荷后立刻熄火，高温结焦会大幅缩短轴承寿命。
七、2026市场行情与选购避坑
1.三档配件价格参考
表格
配件类型 价格区间（人民币） 使用寿命 适用场景
卡特原厂总成358-4920 7500~11000元/台 9000~14000小时 主力生产设备、质保期机组、重载连续工况首选
博格华纳原厂配套/原厂机芯358-4926 3500~6000元 7000~11000小时 过保设备、壳体完好的维修场景，性价比高
国产副厂总成/翻新件 1800~3500元 2000~5000小时 仅临时应急、残值低的老旧设备，不推荐主力设备使用
2.核心避坑要点

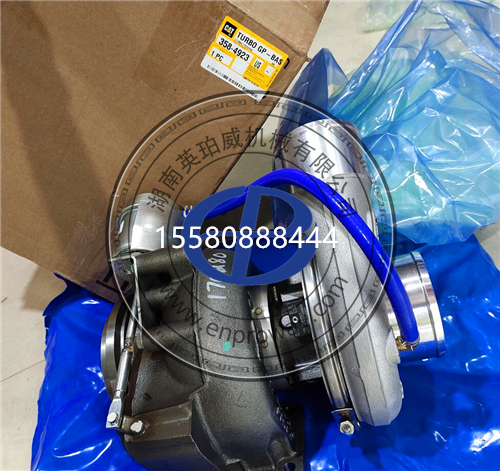

件号混淆陷阱：C9发动机涡轮件号为358-4923/358-4924，与358-4920外观相似但尺寸、流量不同，装错会导致增压不足或增压过高，务必核对发动机型号；
翻新件冒充全新：旧机芯清洗换密封、壳体喷砂喷漆当新件卖，轴承已疲劳，装车几千小时就异响漏油；鉴别：全新叶轮光亮无积碳，壳体无高温变色，转动顺滑无旷量；
动平衡不合格：低价副厂件未做高速动平衡校准，高速运转震动大，轻则漏油异响，重则断轴、叶轮碎裂打坏发动机；
材质偷工减料：涡轮叶轮用普通不锈钢替代镍基耐热合金，高温下快速变形断裂；壳体用普通铸铁替代球墨铸铁，容易热疲劳开裂；
旁通阀参数不准：副厂旁通阀开启压力偏差大，要么增压不足动力差，要么增压过高损伤发动机，装车前必须校准开启压力。
核心总结
358-4920是C18大马力重载发动机的核心增压部件，由博格华纳S310平台配套，可靠性强、适配场景广。对于C18这类高价值发动机，三分质量七分养护：
优先选用原厂或正规品牌配件，避免劣质件造成叶轮碎裂、气缸损坏的巨额损失；
安装时务必清洁油路、预注机油、怠速磨合，严格规范操作；
日常按时换机油、换空滤，冷车预热、大负荷后怠速熄火，可让原厂涡轮稳定运行上万小时。
