本手册基于卡特773B原厂维修规范（SENR7873）与296-0738油缸技术参数制定，覆盖总成整车拆装与油缸本体分解维修全流程，严格遵循「安全优先、清洁管控、扭矩合规、排气充分」四大原则，可直接指导现场维修作业。
一、适用范围与安全总则
1.适用范围
适配车型：卡特彼勒773B非公路矿用自卸车
适配配件：296-0738标准举升油缸总成（可替代老款9J2017/9T3122），整车左右对称布置2支
作业场景：油缸总成更换、密封套件更换、油缸故障拆解维修
2.安全总则（强制执行）
上锁挂牌（LOTO）：断开电瓶负极，关闭液压系统总阀，操作手柄反复切换释放残余压力，悬挂“维修禁止启动“警示牌。
车斗机械支撑：将车斗完全落下，在车架与车斗之间垫入专用安全支撑块/枕木，禁止仅靠液压保压支撑车斗作业，防止油缸泄压车斗坠落。
液压系统彻底泄压：拆卸油管前，必须确认系统无残余压力；缓慢松开接头泄压，人员站在接头侧面，禁止正对油口。
吊装安全：单支油缸自重约280kg，必须使用额定载荷≥500kg的吊装带/专用吊具，禁止单点斜吊、拖拽油缸。
人员防护：全程佩戴护目镜、防砸安全鞋、耐油手套；作业区严禁明火，配备干粉灭火器。

二、拆装前准备
1.工具清单
表格
类别 明细
通用工具 套筒套装、棘轮扳手、扭矩扳手（0~500N・m）、铜棒、橡皮锤、销冲、记号笔
专用工具 销轴拔出器、油缸导向螺栓（1/2in-13）、密封件安装钩、活塞导入套
吊装工具 500kg级尼龙吊装带、手拉葫芦/装载机辅助吊臂
清洁工具 无尘擦拭纸、柴油/专用液压油清洗剂、接油盆、油桶
2.耗材与配件

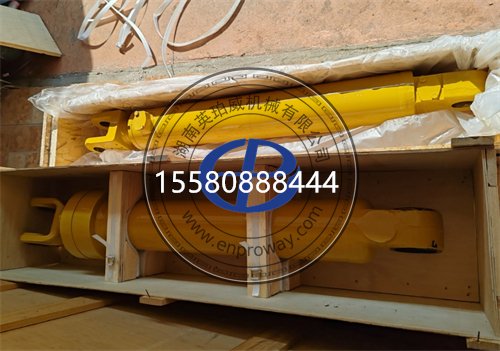

核心配件：296-0738举升油缸总成（或原厂密封维修套件）
必换耗材：全新铰接销铜套、O型密封圈、铰接销润滑脂、同型号抗磨液压油
辅助耗材：生料带（仅限螺纹接头）、清洁塑料布、胶带（保护活塞杆镀铬面）
3.新件核查
核对油缸件号、行程、油口位置、铰接尺寸与旧件一致；
目视检查：活塞杆镀铬面无划伤、磕碰，缸筒无变形，油口无堵塞；
用手推拉活塞杆无卡滞，出厂防锈油封存完好，无渗漏痕迹。
三、第一部分：举升油缸总成从整车拆卸
步骤1：现场准备与系统泄压
将车辆停放在水平坚实地面，拉手刹，轮下垫止退器；
车斗完全落下，垫入安全支撑块，确认支撑牢固；
发动机熄火，反复扳动举升控制手柄3~5次，释放油缸两腔残余压力；
打开液压油箱盖泄压，在油缸下方放置接油盆。
步骤2：拆除外围护罩与标记管路
拆除油缸内侧的挡泥板、防护盖板，清理周边砂石油泥；
用记号笔标记两根液压油管的“进油/回油“与安装朝向，避免复装错位；
缓慢松开油管接头螺母，释放残余油压后完全脱开油管；立即用干净堵头封住油缸油口与油管端口，防止杂质进入油路。
步骤3：拆卸上端铰接销
用吊装带兜住油缸缸筒中部，预紧吊力保持油缸水平，避免销轴抽出后油缸坠落；
拆除上销轴的锁紧螺栓、锁片与压板；
使用销轴拔出器+铜锤，平稳打出上销轴；过程中随时调整吊力，避免油缸偏斜卡滞销轴。
步骤4：拆卸下端铰接销
缓慢下放油缸，使下端铰接孔对准车架销座，保持轻微吊力；
拆除下销轴端盖、锁紧挡圈；
同样用专用工具打出下销轴，平稳将油缸吊离车架，放置在垫有橡胶垫的平整地面。
步骤5：旧件检查与防护
记录旧油缸故障状态（漏油位置、活塞杆划伤、铰接套磨损）；
活塞杆完全收回，用胶带+塑料布包裹活塞杆镀铬面，防止转运过程中磕碰划伤；
清理车架上下铰接座，检查销孔磨损量，超差则同步更换铰接套。
四、第二部分：油缸本体分解（换密封/维修用）
仅更换总成可跳过此部分；维修换密封必须在无尘室内进行，禁止露天砂石环境分解。
步骤1：排油与固定
将油缸水平固定在维修支架上，无杆腔油口朝下，排空内部残留液压油；
用记号笔在缸头、缸筒、活塞上标记周向对位线，保证复装方向一致。
步骤2：拆卸缸头（导向套）
拆除缸头锁紧卡环/法兰螺栓（296-0738为卡键式缸头），使用专用工具取出卡键；
用铜棒均匀敲击缸头端面，缓慢退出导向套，禁止单边硬撬造成缸头偏斜拉伤；
全程托住活塞杆，防止突然滑出磕碰地面。
步骤3：抽出活塞杆组件
水平缓慢抽出活塞杆+活塞总成，放置在干净橡胶垫上，禁止磕碰镀铬面与活塞密封；
严禁用金属工具直接撬动活塞、刮擦缸筒内壁。
步骤4：分解活塞与密封件
松开活塞锁紧螺母（注意螺纹旋向，部分为左旋），取下活塞；
用密封钩依次取出活塞主密封、导向带、活塞杆密封、防尘圈、O型圈；
所有旧密封件全部废弃，禁止重复使用，即使外观完好也必须换新。
步骤5：零件清洁与检查
用干净柴油清洗缸筒内壁、活塞杆、活塞、导向套，无尘纸擦干，禁止用棉布擦拭；
检查缸筒内壁：拉伤深度＞0.1mm、椭圆度超0.05mm则报废；
检查活塞杆：镀铬层剥落、深度划伤、直线度超差则返修或更换。

五、第三部分：油缸重新装配（维修后组装）
步骤1：密封件预装
所有新密封件用干净液压油浸润，禁止干装；
按方向依次安装活塞密封：主密封唇口朝向高压腔，导向带平整无扭曲，O型圈完全入槽；
导向套密封按顺序安装：防尘圈唇口朝外，杆密封唇口朝向缸内，挡圈安装在低压侧。
步骤2：活塞复装
活塞套入活塞杆，对准对位标记；
锁紧活塞螺母至规定扭矩（参考值：280~320N・m，以官方手册为准），装好锁片防松；
用导入套包裹活塞密封，避免装入缸筒时密封被端口切边。
步骤3：装入活塞杆组件
缸筒内壁均匀涂抹一层干净液压油；
水平平稳推入活塞杆组件，全程保持同轴，禁止倾斜硬塞刮伤密封；
推到底后确认活塞活动顺畅，无卡滞。
步骤4：缸头复装
导向套对准缸筒键槽，平稳推入到位；
装入卡键/锁紧法兰，对角均匀紧固缸头螺栓至标准扭矩；
手动推拉活塞杆全行程3次，全程无卡滞、无异常阻力为合格。
六、第四部分：举升油缸总成装车安装
步骤1：安装前准备
清理车架铰接座、销孔，涂抹足量锂基润滑脂；
油缸油口堵头仅在连接油管前取下，禁止长时间敞口暴露；
吊装带固定在缸筒指定吊装位，禁止绑在活塞杆上吊装。
步骤2：安装下端铰接销
吊平油缸，对准下销孔，可用导向螺栓辅助定位，避免硬砸；
平稳推入下销轴，到位后装上端盖、锁紧挡圈，紧固锁紧螺栓；
从黄油嘴注入润滑脂，直到销缝溢出新油脂。
步骤3：安装上端铰接销
调整油缸角度，使上端耳孔对准车斗摇臂销座；
推入上销轴，装好压板、锁片，锁紧固定螺栓至标准扭矩（200±25N·m）；
同样注满润滑脂，确认销轴无窜动。
步骤4：连接液压管路
按拆卸标记对应连接进出油管，接头密封垫全新更换，禁止打密封胶；
油管接头螺母用手拧到底后，再用扭矩扳手紧固至规定值，避免过紧压坏密封。
七、第五部分：装机后调试与验收标准
步骤1：系统排气
检查液压油箱液位，不足则补加至标准刻度；
启动发动机怠速运转，反复缓慢操作举升手柄，让油缸小行程伸缩3~5次，排出缸内空气；
全程观察油箱液位，及时补油，避免油泵吸空。
步骤2：空载试运行
空载状态下，全程举升、下降各3次，观察：
动作平稳，无爬行、卡顿、金属异响；
双缸同步性良好，车斗无明显倾斜；
活塞杆、缸头、油管接头无渗漏油。
步骤3：负载与保压测试
装入半载物料，举升至中位停留5分钟，测量车斗下沉量：下沉量≤10mm为合格，超差说明内泄严重；
满载举升测试，举升时间与新机状态偏差≤15%，无明显动力不足；
额定转速下，检查各密封面、接头无渗漏。
步骤4：最终验收
清理现场油污，复位护罩、挡泥板；
记录更换时间、运行小时数、初始举升时间，建立维保台账。
八、关键禁忌与常见错误
❌禁止无支撑作业：车斗下作业必须垫机械支撑，液压保压不可靠，泄压坠落致命。
❌禁止杂质进入油路：油管、油口不封堵，灰尘砂石进入缸内，几百小时就会磨坏密封、拉伤缸筒。
❌禁止暴力拆装销轴：硬砸硬撬会导致销孔变形、销轴弯曲，后续永久渗漏、异响。
❌禁止密封装反：主密封、防尘圈方向错误会直接导致漏油、进灰，安装前必须确认唇口朝向。
❌禁止单支更换油缸：773B双缸同步举升，新旧缸内泄量不同会造成偏载，加速车架与油缸损坏，建议成对更换。
❌禁止启动后立即大负荷作业：新油缸需怠速磨合，让机油充分到达润滑面，避免干磨早期失效。
