卡特彼勒223-4739飞轮壳全套技术手册（判定+参数+安装+避坑）

卡特彼勒223-4739飞轮壳全套技术手册（判定+参数+安装+避坑）

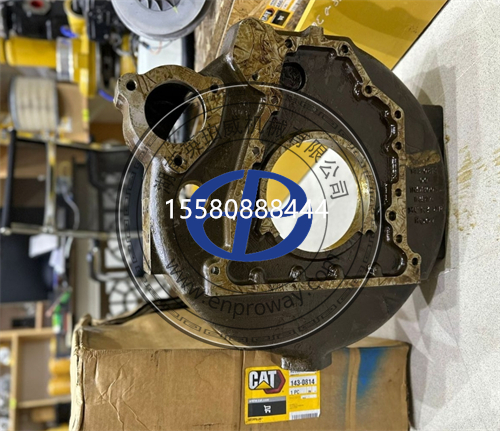

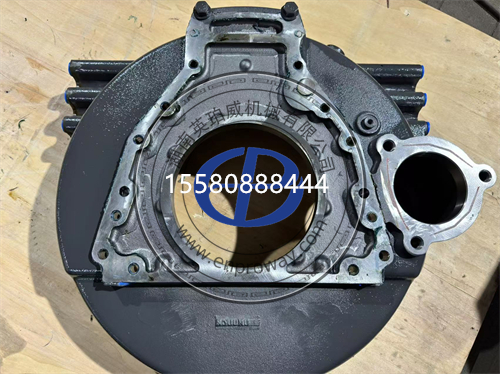

本手册为卡特彼勒原厂223-4739（简写2234739）飞轮壳总成专属标准化技术文档，适配卡特C15/C18ACERT系列（15.2L/18.1L）重型柴油发动机及挖掘机、推土机、装载机、矿卡、发电机组等设备，是发动机与传动系统的核心连接壳体。全文采用原厂量化标准、三级更换判定、失效根源拆解、落地式安装与对中规范，与前期共轨喷油器、涡轮增压器、机油滤芯手册架构完全统一，适配矿山、基建、港口、电力等重载设备全场景维保。
一、基础信息总览表
表格
参数项目 原厂标准规格 实操说明
原厂零件号 223-4739（飞轮壳总成，CAT正品编号） 单件价格，发动机与变速箱/变矩器的核心连接壳体，属结构件，正常寿命与发动机同步
产品类型 灰铸铁整体式飞轮壳（BellHousing） 包裹飞轮与离合器/变矩器，同时承担连接、定位、防护、安装基准多重功能
核心功能 连接发动机与传动系统、保护飞轮、安装起动机、密封防尘防油、作为动力输出同轴度基准 是发动机动力输出的“过渡壳体“，直接影响传动系统同轴度与可靠性
材质 高强度灰铸铁（HT250/HT300级，片状石墨） 减震性好、强度高、耐磨、成本适中，是重型发动机飞轮壳的标准材质
设计寿命 15000~20000+小时（正常工况） 正常使用几乎和发动机同寿命，一般只有外力冲击、共振、安装不当才会损坏
适配发动机 卡特C15ACERT、C18ACERT（15.2L/18.1L）重型柴油发动机 3406E系列部分机型通用，需核对安装尺寸与SAE号
适配设备 374F/390F挖掘机、D8T/D9T推土机、980K/988K装载机、773/775矿用卡车、C15/C18发电机组、工业动力单元、重型卡车 15升级以上重型动力设备通用
单台重量 约90~110kg 重型铸铁件，安装需吊装工具，注意安全
安装标准 SAE标准接口（SAE0/SAE1级，依配置而定） 匹配对应SAE号的变速箱/变矩器，接口尺寸标准化

二、适配机型与应用场景
1.核心适配发动机与设备
223-4739是卡特15-18升级重型发动机通用飞轮壳，核心适配包括：
表格
设备类型 具体型号 发动机型号 说明
大型挖掘机 374F、374FL、390F、390FL C15ACERT、C18ACERT 70-90吨级大型矿用挖掘机，重载工况
重型推土机 D8T、D8R、D9T、D9R C15ACERT、C18ACERT 大型履带推土机，推土、矿山作业
大型装载机 980K、982M、988K、990K C15ACERT、C18ACERT 8-10吨级大型轮式装载机
矿用自卸车 773E、773F、775E、775F C15ACERT、C18ACERT 非公路刚性矿用自卸卡车
发电机组 C15、C18工业发电机组 C15ACERT、C18ACERT 400-800kW重型柴油发电机组
工业动力 水泵、风机、压缩机、油田动力 C15ACERT、C18ACERT 各类重型工业动力设备
重型卡车 卡特重型自卸车、牵引车 C15ACERT 公路/非公路重型卡车
2.典型应用场景
露天矿山：矿山挖掘机、推土机、装载机、矿卡，重载、冲击大、工况恶劣，是飞轮壳最容易损坏的场景（落石撞击、重载冲击）；
大型基建：水利、水电、矿山基建的大型土石方设备，大负荷、长时间运行，振动大；
港口码头：港口大型装载机、牵引车，盐雾腐蚀、频繁启停，对壳体耐腐蚀性和疲劳强度要求高；
工业发电：固定发电机组，工况稳定，飞轮壳寿命最长，一般不会坏；
油田钻井：油田压裂、钻井动力，负荷波动大、冲击大，对壳体强度要求高。
3.配套关联部件
飞轮：安装在曲轴后端，被飞轮壳包裹，储存动能、传递扭矩；
离合器/液力变矩器：传动系统核心部件，安装在飞轮壳内，连接发动机和变速箱；
起动机：安装在飞轮壳侧面，驱动飞轮齿圈启动发动机；
曲轴后油封：安装在飞轮壳和曲轴之间，防止机油泄漏；
变速箱/变矩器：和飞轮壳后端连接，接收发动机动力；
密封胶/密封垫：安装面的密封件，防止漏油、漏灰。
三、三级更换判定标准（现场通用）
1.一级判定：立即更换（极高风险・硬性失效）
满足任意1项，飞轮壳严重失效，存在传动失效、安全事故、发动机损坏风险，必须立即停机更换，禁止继续作业。
贯穿性裂纹/断裂：壳体出现贯穿裂纹，已经裂穿，或者直接断裂成几块，会导致动力传递失效、部件飞出，非常危险；
安装面严重变形/碎裂：安装面碎裂、严重变形，平面度超差0.5mm以上，完全无法密封、无法保证同轴度；
主螺栓孔完全滑牙/碎裂：主要安装螺栓孔滑牙、碎裂，无法拧紧螺栓，壳体固定不住，随时会脱落、移位；
严重撞击破损：被落石、重物撞出大洞、大面积碎裂，内部飞轮、离合器暴露，有安全隐患；
同轴度严重超差：壳体变形导致曲轴和变速箱同轴度超差0.3mm以上，传动系统剧烈振动、异常磨损，随时会断轴、烧离合器。
2.二级判定：建议更换/修复（中高风险・计划停机处理）
满足任意1项，飞轮壳性能衰减，有失效风险，随时可能升级为一级失效，需500小时内计划停机更换或***修复，避免突发故障。
非贯穿性裂纹：壳体表面有裂纹，但还没裂穿，位于非关键受力区，需要监控，裂纹扩展就更换；
螺栓孔磨损/滑牙：部分螺栓孔磨损、滑牙，还能勉强固定，但扭矩打不够，有松动风险，可镶套修复或更换；
安装面平面度超差：安装面平面度0.15-0.5mm，密封不好、漏油，或者轻微影响同轴度，可铣削修复或更换；
局部破损/崩边：安装边缘、非受力区有小崩边、小缺口，不影响强度和密封，但有扩展风险；
起动机安装孔磨损：起动机安装孔磨损、变形，起动机啮合不好、打齿，可镶套修复或更换；
渗漏严重：密封面变形、腐蚀，涂胶也止不住漏油、漏灰，反复维修无效。
3.三级判定：预防性检查/维护（低风险・计划性维护）
飞轮壳状态良好，无裂纹、无变形、固定可靠，基于维保规范与设备可靠性，建议定期检查维护。
每1000小时检查一次飞轮壳外观，看有没有裂纹、变形、漏油，螺栓有没有松动；
发动机大修、换离合器/变矩器时，同步检查飞轮壳平面度、同轴度，有问题提前处理；
设备出过撞击、剧烈振动后，专项检查飞轮壳有没有裂纹、变形、螺栓松动；
高冲击场景（矿山、采石场），每500小时重点检查一次壳体有没有撞击裂纹。
四、常见故障现象与失效根源深度分析
1.壳体开裂（最常见严重故障，占比50%）
现象：壳体表面出现裂纹，从安装孔、加强筋根部、应力集中处开始，慢慢扩展，严重的裂穿、漏油、漏灰，甚至断裂。
失效根源：
疲劳开裂（最常见）：螺栓松动、同轴度超差，导致壳体长期受交变应力，疲劳开裂，一般从螺栓孔、应力集中处开始；
共振开裂：发动机和传动系统匹配不好，或者壳体动平衡差，发生共振，长时间振动导致疲劳开裂；
外力撞击：矿山落石、重物撞击，直接撞裂壳体，是矿山设备飞轮壳损坏的头号原因；
安装不当：螺栓扭矩不对、不同轴、强行安装，导致壳体应力过大，使用中慢慢开裂；
铸造缺陷：壳体本身有砂眼、气孔、缩松等铸造缺陷，应力集中，从缺陷处开裂。
💡特点：裂纹一般从应力集中的地方（螺栓孔、拐角、加强筋根部）开始，慢慢扩展，早期很难发现，等看到的时候已经比较严重了，所以定期检查很重要。
2.螺栓孔磨损/滑牙（占比25%，常见故障）
现象：安装螺栓拧不紧、滑牙，螺栓孔螺纹磨损、损坏，壳体固定不牢，容易松动、漏油、振动。
失效根源：
反复拆装：多次拆装修理，螺纹反复拧，慢慢磨损、滑牙；
扭矩过大：安装时螺栓拧太紧，超过螺纹强度，把螺纹拉坏、滑牙；
振动松动：长期振动，螺栓反复受力，螺纹慢慢磨损、变形；
安装不正：螺栓拧歪了，强行拧进去，把螺纹搞坏。
3.安装面变形/腐蚀（占比15%）
现象：安装面不平、变形、腐蚀，导致密封不好、漏油、漏灰，严重的影响同轴度，导致传动振动。
失效根源：
长期应力变形：长期受螺栓拉力、传动扭矩，慢慢产生塑性变形，平面度超差；
腐蚀生锈：潮湿、盐雾、油污腐蚀，安装面生锈、坑洼不平，密封不好；
拆装磕碰：拆装的时候磕碰、砸伤，导致安装面有凹坑、凸起，不平；
高温变形：长期高温，或者局部过热，导致壳体热变形，平面度超差。
4.起动机安装位损坏（占比8%）
现象：起动机安装孔磨损、开裂，起动机固定不牢，打齿、异响，启动困难。
失效根源：
频繁启动：频繁启动发动机，起动机反复冲击，导致安装孔磨损、变形；
起动机啮合不好：起动机和飞轮齿圈间隙不对，冲击大，慢慢把安装位震坏；
安装不当：起动机螺栓拧太紧、安装不正，导致安装孔应力大，开裂、磨损。
5.渗漏油/漏灰（占比2%，常见小故障）
现象：接合面漏油、漏灰，不影响强度，但脏、浪费机油，还容易积灰、引发其他问题。
失效根源：
密封胶老化、密封垫坏：时间长了密封胶老化、开裂，或者密封垫坏了，导致渗漏；
安装面不平：安装面变形、有坑，密封不严，渗漏；
螺栓松动：螺栓松了，接合面有缝隙，漏油、漏灰；
曲轴后油封坏：曲轴后油封坏了，机油漏到飞轮壳里，从观察孔、底部漏出来。
五、一分钟快速排查对照表
表格
故障现象 最可能故障类型 风险等级 1分钟快速排查方法 快速处置方案
壳体有裂纹、漏油、漏灰 壳体开裂 ⚠️中高风险 1.目视看壳体表面、螺栓孔周围有没有裂纹
2.看有没有油迹、灰从裂纹里出来 裂纹小、非受力区就监控，裂纹大、扩展快就更换/修复
螺栓松动、拧不紧、滑牙 螺栓孔磨损/滑牙 ⚠️中风险 1.用扳手拧螺栓，看能不能拧紧
2.看螺纹有没有坏、滑牙 单个孔滑牙可以镶套修复，多个孔坏了就换壳体
接合面漏油、反复修不好 安装面变形/腐蚀 ⚠️中风险 1.看漏油位置是不是整个接合面都漏
2.拆下来用直尺靠一下看平不平 轻微变形可以铣平，严重变形就更换
起动机异响、打齿、固定不稳 起动机安装位损坏 ⚠️中风险 1.看起动机安装螺栓松不松
2.晃一下起动机看有没有旷量 轻微磨损可以镶套，严重开裂就换壳体
传动系统振动大、离合器/变矩器坏得快 同轴度超差/壳体变形 ⚠️高风险 1.看传动系统是不是振动大
2.排除其他问题后怀疑飞轮壳变形 测同轴度，超差就校正或更换壳体
壳体撞破、有大洞、碎片 外力撞击破损 ⚠️极高风险 1.目视看有没有撞击痕迹、破洞
2.看内部部件有没有暴露 立即停机更换，防止碎片飞出、部件损坏

六、标准化安装与对中规范（延长寿命关键）
飞轮壳70%的早期开裂、渗漏都是安装不当、对中不好、螺栓扭矩不对导致的，规范安装和对中，能大幅延长寿命。
1.安装前准备
核对型号：确认飞轮壳零件号、SAE号、安装尺寸和发动机、变速箱匹配，不要装错型号；
检查外观：新壳体有没有裂纹、砂眼、变形，安装面有没有磕碰、凸起，螺纹孔有没有坏；
清洁安装面：把缸体后端、变速箱前端的安装面清理干净，没有旧密封胶、油污、积碳、锈迹，保证贴合紧密；
检查平面度：用直尺+塞尺检查两个安装面的平面度，超过标准就不能装，先修复；
准备工具：吊装工具、扭矩扳手、密封胶、定位销、新螺栓（旧螺栓拉伸超标的话要换），注意安全，壳体很重。
2.标准化安装步骤
装定位销：先在缸体上装好定位销，保证飞轮壳安装的同轴度基准，这是对中的关键；
涂密封胶：在飞轮壳发动机侧的安装面上，均匀涂一圈平面密封胶（硅***密封胶，耐油耐高温），不要涂太多，防止挤进去掉进油道里；
吊装就位：用吊装工具把飞轮壳吊起来，对准定位销和螺栓孔，轻轻推到位，不要硬砸、硬撬，防止碰坏定位销、变形；
带螺栓预紧：带上所有安装螺栓，用手拧到底，不要拧紧，保证壳体放正、贴合；
对称分三次拧紧：
第一次：按对角线顺序，拧到额定扭矩的30%；
第二次：同样对角线顺序，拧到额定扭矩的70%；
第三次：对角线顺序，拧到额定扭矩（发动机侧180~220N・m，以原厂手册为准）；
一定要对称、分次拧，防止应力不均、壳体变形、开裂。
装飞轮和内部部件：装曲轴后油封、飞轮、离合器/变矩器，按原厂扭矩拧紧飞轮螺栓；
装变速箱侧：变速箱侧同样涂密封胶、装定位销，对称分次拧紧螺栓，扭矩150~180N・m；
对中检查：安装完后，检查曲轴和变速箱输入轴的同轴度，≤0.15mm为合格，超差要调整；
试运转检查：启动发动机，怠速运行，看有没有漏油、异响、振动，没问题再慢慢加负荷。
3.核心维护与寿命延长技巧
定期检查螺栓扭矩：每500-1000小时检查一次飞轮壳螺栓有没有松动，松了就按规定扭矩拧紧，防止长期松动导致疲劳开裂；
定期检查外观：每次保养都看一眼飞轮壳有没有裂纹、撞击痕迹、漏油，早发现早处理，裂纹小的时候可以焊补，大了就只能换；
避免剧烈撞击：矿山、采石场设备，注意防落石，不要让重物撞到飞轮壳，这是最直接的损坏原因；
保证同轴度：维修变速箱、发动机后，一定要检查同轴度，不同轴会导致壳体长期受交变力，很快就疲劳开裂；
拆装要规范：拆装的时候不要硬撬、硬砸，不要用大锤敲壳体，防止开裂、变形；
用原厂高强度螺栓：安装螺栓要用原厂10.9级高强度螺栓，不要用普通螺栓，强度不够会断，还会导致壳体受力不均。
❌绝对禁止操作
❌禁止螺栓一次拧死、不对称拧，会导致壳体应力不均、变形，很快就开裂，一定要分次对称拧；
❌禁止用普通螺栓代替高强度螺栓，强度不够会断，导致壳体脱落、传动失效，非常危险；
❌禁止不同轴强行安装，同轴度差很多还硬撬着装，会导致壳体长期受歪力，用不了多久就开裂，还会坏离合器、断轴；
❌禁止有裂纹还继续用，小裂纹会慢慢扩展，最后裂穿、断裂，引发大事故，发现裂纹就要及时处理；
❌禁止用大锤砸壳体，铸铁脆，砸一下就可能裂，拆装的时候要用铜棒、撬棍轻轻撬，不要硬砸；
❌禁止安装面不清洁就装，旧胶、油污、铁锈留在上面，会导致密封不好漏油，还会让壳体装歪、应力大。
七、选购避坑与2026市场行情
1.三档配件档次对比（2026年市场参考价，单件）
表格
档次 价格区间（人民币） 寿命/可靠性 适用场景 优缺点
卡特原厂全新 15000~30000元 15000小时以上，可靠性最高 核心设备、重载工况、高可靠性要求 精度高、材质好、强度高、匹配完美，寿命最长，价格高，适合关键设备
品牌副厂/再制造 6000~15000元 8000~15000小时，可靠性中等 主力设备、中等工况、性价比优先 价格适中，强度基本够用，适合预算有限的场景，要选靠谱品牌
杂牌副厂/拆车件 2000~8000元 3000~8000小时，可靠性差 备用设备、轻载工况、短期应急 价格便宜，但材质差、精度低、容易开裂变形，不推荐重载核心设备用
2.七大核心避坑点
避坑1：尺寸不对，装不上或同轴度差：杂牌飞轮壳加工精度差，安装孔位不对、平面度差、同轴度超差，装不上或者装了之后振动大、容易坏，买的时候一定要核对孔位、尺寸、SAE号；
避坑2：材质差，容易开裂：便宜的副厂用劣质铸铁，强度低、脆，稍微受点冲击就裂，原厂用高强度灰铸铁，抗疲劳、抗冲击，差很多；
避坑3：铸造缺陷多，砂眼气孔多：杂牌铸造工艺差，壳体里面有很多砂眼、气孔、缩松，用着用着就从缺陷处开裂，还容易漏油；
避坑4：平面度差，漏油密封不好：加工精度差，安装面不平，涂多少胶都漏油，反复修不好；
避坑5：翻新/焊补件冒充全新：旧壳体焊补、喷漆后当新的卖，裂纹已经焊过，但应力还在，用不了多久又裂，买的时候要仔细看有没有焊痕、打磨痕迹；
避坑6：拆车件不知道底细：拆车件可能本身就有暗裂纹、变形，买回来装上去用不了多久就坏，还可能导致其他部件损坏，核心设备不要买拆车件；
避坑7：只看单价不看可靠性：飞轮壳是安全结构件，坏了可能引发大事故，不要贪便宜买杂牌，省几千块，万一裂了、断了，维修几万甚至几十万，还可能出安全事故，得不偿失。
3.正确选购步骤
核对发动机型号、变速箱型号、零件号、SAE号，确认安装尺寸、孔位、接口完全匹配；
选择正规渠道（卡特经销商、知名铸造品牌、正规配件商），不要买三无产品；
检查外观：没有裂纹、砂眼、气孔、焊痕，安装面平整光滑，螺纹孔完好，加强筋规整；
要求提供材质报告、质保，正规产品一般有6-12个月质保，出现质量问题能退换；
核心重载设备优先选原厂，预算有限选靠谱的品牌副厂，不要买杂牌和来历不明的拆车件；
买的时候问清楚有没有配套的螺栓、定位销、密封件，方便安装。
八、核心总结
卡特彼勒223-4739飞轮壳，是发动机和传动系统之间的“桥梁壳体“，看似是个笨重的铸铁件，不起眼，却承担着连接、定位、密封、防护的核心作用，直接影响整个动力传动系统的可靠性和寿命——飞轮壳裂了、歪了，轻则漏油、振动，重则传动失效、断轴、出安全事故，损失巨大。
勤检查、紧螺栓、保对中、防撞击，是飞轮壳维保的四大核心原则，定期检查外观和螺栓扭矩，保证安装同轴度，避免重物撞击，原厂飞轮壳用1万5千小时以上很轻松，甚至能和发动机同寿命，是设备长期可靠运行的基础。
记住：飞轮壳是安全结构件，绝对不能贪便宜买劣质的，强度不够、精度差的壳体，省几千块，可能带来几万甚至几十万的维修损失和安全风险，核心重载设备一定要选靠谱的原厂或品牌件。
