卡特彼勒194-1628举升控制阀总成全套技术手册

卡特彼勒194-1628举升控制阀总成全套技术手册（判定+参数+故障+调试）
本手册为卡特彼勒原厂194-1628（简写1941628）控制阀门安装总成（举升控制阀）专属标准化技术文档，适配卡特772/773系列非公路矿用自卸卡车，是液压举升系统核心控制部件。全文采用原厂量化标准、三级更换判定、故障根源拆解、落地式维护与调试规范，与前期中冷器、转向油缸、变速箱手册架构完全统一，适配矿山、基建、港口等重载运输全场景维保。
一、基础信息总览表
表格
参数项目 原厂标准规格 实操说明
原厂零件号 194-1628（阀门及安装总成，CAT正品编号） 完整举升控制阀总成，含阀体、阀芯、密封件、安装支架、接头全套，即装即用
产品类型 液压举升控制换向阀总成（先导式） 三位四通换向阀，带溢流、缓冲、过载保护功能，控制货厢举升/下降/保持
核心功能 控制货厢举升、下降、中位保持，实现卸货动作，带过载保护、下降缓冲、安全锁定 是矿卡举升系统的“指挥中枢“，直接决定举升速度、力量、安全性
控制方式 先导液压控制（手动先导阀/电控先导） 驾驶室操作手柄控制先导压力，推动主阀芯换向，操作轻便、控制精准
设计寿命 10000~15000小时（常规矿用工况） 阀体、阀芯寿命长，密封件寿命3000~5000小时，需定期更换
适配车型 卡特772、773D、773E非公路刚性自卸卡车 同步适配同平台举升系统，是773系列矿卡标配举升阀

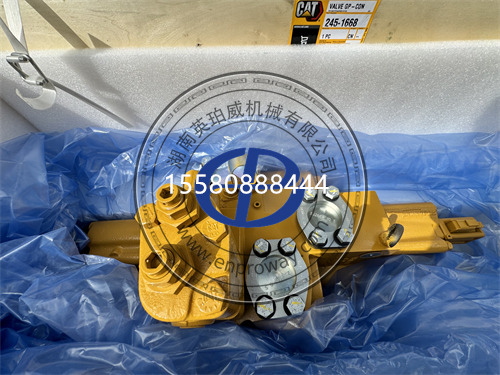

互换替代号 245-1668（阀组部分）、1941628 不同年份/版本替代号，核心功能一致，需核对安装尺寸和接口
总成重量 约35~45kg 铸铁阀体+安装支架，重量较大，拆装需两人配合或吊装

二、核心技术参数与结构特点
1.核心性能参数
表格
参数项目 标准数值 偏差要求 实操说明
额定工作压力 21MPa（3000psi） - 举升系统额定工作压力，长期工作不超过
溢流阀设定压力 25~28MPa（3600~4000psi） ±0.5MPa 过载保护压力，超过则溢流，保护举升缸和液压系统
额定流量 250L/min - 匹配举升泵额定流量，保证举升速度
阀位数量 三位四通（举升/中位/下降） - 三个工作位置，四个油口（进油/回油/举升缸无杆腔/有杆腔）
先导控制压力 0.5~1.0MPa - 先导油压力，推动主阀芯换向，操作轻便
回油背压 ≤0.5MPa - 回油最大允许背压，背压过高会导致动作慢、发热
工作温度 -40℃~+100℃ - 适配矿场高低温环境，油温超过100℃性能下降
适用介质 抗磨液压油（ISOVG32/46/68） - 推荐用46号抗磨液压油，符合卡特HYDO规格
泄漏量（额定压力） ≤10mL/min - 正常内泄量，超过说明磨损严重
2.核心结构组成
194-1628为集成式先导控制举升阀总成，模块化设计，主要由六大核心部分组成：
主阀体：高强度铸铁阀体，强度高、耐高压，内部加工有高精度阀孔，是阀芯的安装基体；
主阀芯：高精度合金钢阀芯，表面镀铬、磨削，配合间隙极小，通过左右移动切换油口，实现举升/下降/中位；
溢流阀：集成式溢流阀，设定系统最高压力，过载时溢流，保护举升缸、泵和管路；
缓冲阀/单向阀：下降缓冲、举升保持，防止货厢下降太快、举升后自动下落，保证安全；
先导控制部分：先导阀芯、弹簧，接收先导压力信号，推动主阀芯换向，实现小压力控制大流量；
安装支架与接头：集成安装支架、油口接头，直接固定在车架上，连接液压管路，即装即用。
3.核心技术特点（卡特原厂优势）
高精度配合：阀芯阀孔精密研磨，配合间隙≤0.005mm，内泄小、寿命长、动作精准；
集成化设计：把换向、溢流、缓冲、单向功能集成在一个阀上，结构紧凑，管路少，故障点少；
先导控制操作轻：先导液压控制，驾驶室操作力小，司机长时间操作不累，控制精准；
多重安全保护：过载溢流、下降缓冲、举升保持、防下落锁定，多重保护，卸货安全；
抗污染能力强：优化的阀口设计，带阻尼孔过滤，抗油液污染能力强，不容易卡滞；
模块化维修：阀芯、密封件、溢流阀都可单独更换，不用换整个总成，维修成本低。
三、卡特彼勒194-1628举升控制阀适配机型与应用场景
1.核心适配车型
表格
车型系列 具体型号 举升系统类型 说明
773系列矿用卡车 773D、773E 单缸/双缸举升，前顶式 40~50吨级刚性自卸车，标配194-1628举升控制阀
772系列矿用卡车 772、772G 前顶式举升 30~40吨级刚性自卸车，举升系统通用，阀参数一致
同平台特种车辆 773/772底盘改装车、洒水车、油罐车 液压举升/作业系统 同底盘改装的特种车辆，液压控制阀通用
2.典型应用场景
露天矿山：煤矿、铁矿、砂石矿的矿用自卸车，频繁卸货、重载举升，是最核心应用场景，也是阀最容易坏的场景；
大型基建：水利、水电、高铁基建的土石方运输，大负荷、连续作业，举升频繁；
港口码头：港口散货运输、堆场转运，频繁举升卸货，盐雾腐蚀工况；
冶金钢厂：钢厂内部原料、钢渣运输，高温、重载、粉尘，举升动作频繁；
其他：林业、能源等行业的重型自卸车辆，液压举升系统控制。
3.配套关联部件
举升泵：提供高压液压油，是举升系统的动力源；
举升油缸：执行部件，推动货厢举升，单缸或双缸；
举升油箱：储存液压油，带散热、过滤功能；
先导控制阀：驾驶室里的操作手柄，输出先导压力，控制主阀；
液压油滤清器：过滤液压油，保护阀芯、泵、油缸，减少磨损；
举升限位阀：货厢举升到顶时限位，防止过举升损坏油缸和车架；
液压油：抗磨液压油，符合卡特HYDO规格，是系统的工作介质。

四、三级更换/大修判定标准（现场通用）
1.一级判定：立即更换/大修（极高风险・硬性失效）
满足任意1项，控制阀严重失效，存在举升失灵、安全事故、设备趴窝风险，必须立即停机更换或大修，禁止继续作业。
完全不动作：举升、下降都没反应，阀芯卡滞或完全损坏，货厢无法动作，影响卸货和行驶；
严重内泄/举升无力：举升时压力上不去，重货举不起来，或者举升后自动下落，保压失效，存在安全隐患；
严重外漏：阀体、接头、密封处大量漏油，成滴成线，补油都跟不上，液压油位骤降；
阀芯卡滞/动作失灵：阀芯卡死在某个位置，货厢要么一直举升要么一直下降，不受控制，存在安全事故风险；
溢流阀失效/压力失控：系统压力过高或过低，过高会爆管、坏油缸，过低则举不动，压力失控非常危险；
阀体开裂/损坏：阀体有裂纹、砂眼，大量漏油，完全失效。
2.二级判定：建议大修/项修（中高风险・计划停机维修）
满足任意1项，控制阀性能衰减，磨损接近极限，随时可能升级为一级失效，需500小时内计划停机维修（换密封、清洗、调整），避免突发故障、安全事故。
举升速度变慢：比正常慢20%以上，举升时间变长，效率下降，排除泵和油缸问题后，怀疑阀内泄大；
轻微内泄/自动下落：举升后货厢慢慢下落，10分钟下落超过5cm，保压不好，存在安全隐患；
轻微外漏：阀杆密封、接头处轻微渗油、挂油珠，不滴油，油位缓慢下降；
动作卡滞/冲击：换向时卡滞、有冲击，或者举升/下降不平稳，有顿挫感；
溢流压力不准：系统压力偏高或偏低，调整后也不稳定，溢流阀磨损、弹簧疲劳；
运行工时：常规工况8000-10000小时、频繁举升的恶劣工况5000-6000小时，接近设计寿命；
液压油脏/铁屑多：油里有铁屑、铜屑，说明阀芯、泵有磨损，阀也可能磨损了。
3.三级判定：预防性维护（低风险・计划性维护）
控制阀无显性严重故障，性能基本正常，基于维保规范与设备可靠性，建议定期维护或预防性检修。
常规工况每3000小时、恶劣工况每2000小时，预防性清洗阀、更换密封件；
液压系统大修、换泵、换油缸时，同步检查、清洗控制阀，有隐患则维修；
高可靠性场景（核心矿山生产设备），每2次中修进行一次控制阀拆检、压力校准；
设备长期停机超1年，重启前全面检查控制阀状态，清洗、测压，有问题则维护。
五、卡特彼勒194-1628举升控制阀一分钟故障快速排查对照表
表格
故障现象 最可能故障类型 风险等级 1分钟快速排查方法 快速处置方案
举升慢、无力、重货举不动 内泄大/溢流压力低/阀芯卡 ⚠️中高风险 1.先测系统压力，看压力够不够
2.看液压油脏不脏，有没有铁屑
3.排除举升泵、油缸故障 压力低就调溢流阀，调不上去就拆检阀，油脏就换油换滤芯，清洗阀
举升后自动下落、保压差 单向阀坏/主阀内泄/油缸内泄 ⚠️高风险（安全隐患） 1.先排除举升缸内泄（拆有杆腔油管，看有没有油流出来）
2.测举升腔保压情况 油缸坏就修油缸，阀坏就拆检修单向阀、换密封，修不好就换阀
完全不动作、没反应 阀芯卡死/先导坏/泵坏 ⚠️极高风险 1.先看液压油位够不够
2.听举升泵有没有声音，有没有压力
3.测先导压力有没有 先排除泵、油位、先导的问题，都正常就拆检阀，阀芯卡了就清洗或更换
漏油、渗油、油位下降 密封坏/接头松/阀体裂 ⚠️中风险 1.看漏油位置，是阀杆、接头还是阀体
2.看漏的严不严重 接头松就紧，密封坏就换密封，阀体裂就换阀
动作卡滞、冲击、不平稳 阀芯卡/缓冲坏/压力不稳 ⚠️中风险 1.看油脏不脏，有没有杂质
2.测系统压力稳不稳
3.看下降有没有缓冲 油脏就换油清洗阀，缓冲坏就调整或换缓冲阀，压力不稳就修溢流阀
压力过高/过低、不稳定 溢流阀故障/弹簧疲劳 ⚠️中高风险 1.用压力表测系统压力，看准不准
2.调整溢流阀，看压力能不能变 先调整溢流阀，调不准就拆检溢流阀，换弹簧、研磨密封面，修不好就换
六、核心拆装与安装要点
拆装前必须卸压：熄火后，反复操作举升手柄，把液压系统压力卸掉，防止拆油管时喷油伤人；
油管接头要堵好：拆下来的油管、阀的油口，要用干净堵头堵上，防止灰尘、杂质进入液压系统，不然装完很快又卡了；
安装面要清洁：安装支架、阀的安装面要擦干净，没有灰尘、油污，保证安装平整，别别劲；
接头扭矩要标准：油管接头、安装螺栓，都要按原厂扭矩拧紧，不要太松漏油，也不要太紧拧坏螺纹；
安装后排气：装完后，怠速运行，来回举升下降几次，排掉系统里的空气，不然会有爬行、冲击、异响；
调试压力：装完后一定要测系统压力，调整溢流阀到标准值，确认举升、下降、保压都正常，再投入使用。
七、选购避坑与2026市场行情
1.三档配件档次对比（2026年市场参考价，总成）
表格
档次 价格区间（人民币） 寿命 适用场景 优缺点
卡特原厂全新 5~8万 10000~15000小时 核心矿山设备、高负荷生产、长期使用 质量最稳，精度高、密封好、寿命长，压力准，价格高
一线品牌OEM/再制造 2.5~4万 6000~10000小时 主力生产设备、性价比优先 性能接近原厂，价格适中，有质保，性价比高
国产副厂/杂牌 1~2万 2000~5000小时 备用设备、短期使用、应急 价格便宜，但精度差、易卡、易漏、压力不准，寿命短
原厂修理包（密封+阀芯） 3000~8000元 3000~5000小时 定期维护、大修 原厂密封件、阀芯，换完和新的差不多，最划算
2.七大核心避坑点
避坑1：型号不对，装不上或功能不对：副厂阀尺寸、接口不对，装不上，或者功能不一样（比如没有缓冲、溢流压力不对），买的时候一定要核对零件号和车型；
避坑2：精度差，内泄大、寿命短：便宜的副厂阀，阀芯阀孔加工精度差，配合间隙大，用几千小时就内泄严重，举升无力，原厂的能用一万小时以上；
避坑3：密封件差，容易漏油：杂牌阀配的劣质密封，不耐高温、不耐压，用不了多久就老化漏油，换密封的钱都够买好阀了；
避坑4：溢流阀不准，压力不稳：便宜的溢流阀弹簧质量差，压力调不准，还容易波动，导致举升不稳、过载保护失效，很危险；
避坑5：翻新阀冒充全新：旧阀清洗、抛光、换密封后当新的卖，外观很新，但内部阀芯已经磨损，用不了多久就坏，买的时候要找正规渠道，看有没有原厂包装、合格证；
避坑6：只换总成不修，浪费钱：大部分阀的故障都是密封坏、阀芯卡、溢流阀不准，换个修理包、清洗一下就好，不用直接换总成，能省很多钱，不要一坏就换总成；
避坑7：只看价格不看安全：举升阀是安全部件，坏了会导致货厢下落、举升失灵，出安全事故，不要贪便宜买杂牌，省几万块，可能出几十万的安全事故。
3.正确选购步骤
核对车型、零件号，确认接口、安装尺寸、功能完全匹配；
选择正规渠道（卡特经销商、授权配件商、知名品牌代理商），不要买三无产品；
检查外观：阀体铸造平整，没有砂眼、裂纹，接口螺纹完好，有清晰的品牌标识和零件号；
优先选原厂或一线品牌OEM，核心设备不要用杂牌副厂件；
故障不严重的话，优先买原厂修理包维修，性价比最高。
八、核心总结
卡特彼勒194-1628举升控制阀，是772/773系列矿卡举升系统的“指挥中枢“，看似是个不起眼的铁疙瘩，却直接决定了举升的效率、力量和安全性——阀坏了，轻则举升慢、耽误生产，重则货厢下落、举升失灵，出安全事故，损失几十万甚至人命。
油要净、压要准、定期检、不瞎调，是举升阀维保的四大核心原则，做好油液清洁、定期校准压力、及时更换密封，原厂阀用1万小时以上很轻松，既能保证举升效率，又能保障卸货安全，是矿卡安全高效生产的关键部件。
记住：举升阀是安全部件，绝对不能在这上面省钱，劣质阀省几万块，可能带来几十万的安全损失和停机损失，安全永远是第一位的。
