本手册为卡特彼勒原厂368-7816（简写3687816）活塞套件专属标准化技术文档，适配卡特C18系列重型柴油发动机，是发动机核心燃烧部件。全文采用原厂量化标准、三级更换判定、故障根源拆解、落地式安装与间隙规范，与前期连杆瓦、喷油器、转速传感器手册架构完全统一，适配发电机组、矿用设备、大型工程机械全场景大修与维保。

一、基础信息总览表
表格
参数项目 原厂标准规格 实操说明
原厂零件号 368-7816（活塞本体带卡簧，CAT正品编号） 完整大修套件含活塞+活塞环+活塞销+卡簧，单缸1套，6缸机需6套
产品类型 重型柴油机活塞组件（单缸大修套件） 发动机核心燃烧部件，承受高温高压，将燃烧压力转化为机械能
核心功能 构成燃烧室、密封气缸、传递动力、散热、导向 是发动机的“心脏部件“，直接决定动力、油耗、寿命与可靠性

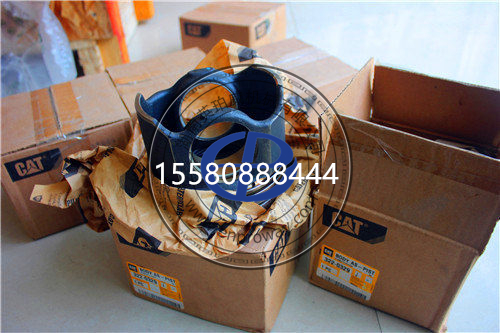

套件组成 活塞本体+活塞环组（3道：2道气环+1道油环）+活塞销+卡簧（挡圈） 大修时建议整套更换，不要单独换活塞或单独换环
适配发动机 卡特C18系列重型柴油发动机（工业/发电/工程机械版） 不同功率版本压缩比略有差异，需核对零件号匹配
原厂设计寿命 8000~12000小时（常规工况）
6000~8000小时（重载/高负荷工况） 正常维护下可达设计寿命，劣质柴油、高温、超载会大幅缩短寿命
互换替代型号 368-7818、329-4510、319-6715、235-8098 不同压缩比/功率版本替代号，禁止混装，否则压缩比不对导致故障
二、核心技术参数与材质工艺（原厂量化标准）
1.核心尺寸参数
表格
参数项目 标准数值 偏差要求 实操说明
活塞直径（缸径） 169.93mm（6.69英寸） ±0.01mm 对应缸套内径170mm，配合间隙0.07~0.10mm
活塞总高度 185.4mm（7.3英寸） ±0.05mm 压缩高度需严格匹配，否则压缩比偏差
压缩高度（销孔中心到顶） 约102mm ±0.03mm 核心参数，直接影响压缩比，偏差过大会导致爆震或动力不足
活塞销直径 58mm ±0.005mm 全浮式活塞销，与销孔间隙0.02~0.04mm
销孔中心距顶距离 约102mm - 与压缩高度对应
燃烧室容积 144.44cm³ ±1cm³ 16.3:1压缩比版本，不同版本有差异
压缩比 16.3:1（高功率版）/16.0:1（标准版） - 368-7816对应16.3:1高压缩比版本
环槽数量 3道（2道气环+1道油环） - 顶环槽耐磨处理，承受最高压力
单缸活塞重量 约5.2kg ±10g 同组活塞重量差≤10g，保证运转平衡
2.活塞环参数
表格
环号 类型 材质与表面处理 标准开口间隙 标准侧隙
第一道气环（顶环） 桶面压缩环 球墨铸铁+硬铬电镀（0.15~0.2mm） 0.40~0.60mm 0.08~0.12mm
第二道气环 锥面刮气环 合金铸铁+磷化处理 0.35~0.55mm 0.06~0.10mm
第三道油环 组合式油环（刮片+撑簧） 合金铸铁刮片+不锈钢螺旋撑簧 0.30~0.50mm 0.04~0.08mm
3.材质与工艺
活塞本体：高硅铝合金锻造（共晶硅），添加铜、镁元素，强度高、导热好、热膨胀系数小；采用膨胀控制技术，冷态间隙小，热态不变形；
表面处理：锰磷化涂层，减少摩擦，提高耐磨性和耐腐蚀性；
环槽强化：第一道环槽镶耐磨铸铁圈，或表面淬火处理，硬度HRC50以上，抗环槽磨损；
活塞销座：加厚设计，承受高爆发压力，销孔精密珩磨，粗糙度Ra≤0.2μm。
活塞销：20CrMnTi合金钢渗碳淬火，表面硬度HRC58~62，心部韧性好，全浮式设计，可在销孔和连杆小头内自由转动。
卡簧：65Mn弹簧钢，淬火处理，弹性好，防止活塞销窜动。
4.性能参数
表格
参数项目 标准数值 说明
最高承受爆发压力 ≥18MPa 适配C18高功率版本的最大爆发压力
最高工作温度（活塞顶） ≤380℃ 正常工况下活塞顶温度，超过易烧顶
热传导系数 ≥150W/(m·K) 铝合金活塞导热好，散热快，降低热负荷
耐磨寿命（环槽） ≥8000小时 正常工况下环槽磨损到限时间
拉缸风险温度 ＞420℃ 活塞顶温度超过420℃，易出现热拉伤、熔顶
三、适配机型与配套设备
1.核心适配发动机
卡特C18系列重型柴油发动机：
工业动力版（429~597kW，575~800马力）
发电机组版（500~700kVA）
工程机械版（挖掘机、装载机、推土机、矿卡）
注：368-7816对应16.3:1高压缩比版本，低压缩比版本请核对零件号，禁止混装
2.主力适配设备
大型挖掘机：390F、395、374F等大型挖掘机（C18动力版）
矿用卡车/铰接车：740、745、772G、657G等矿用自卸车
大型装载机：988K、990K、836K等大型轮式装载机
推土机：D9T、D10T等大型履带式推土机
发电机组：C18工业发电机组、船用发电机组（500~700kW）
其他：石油机械、压裂车、破碎机、船用主机等重型动力设备
3.配套关联配件（大修时建议同步更换）
气缸套（缸套）：与活塞配合，磨损超限需同步更换
连杆瓦/主轴瓦：曲轴轴承，大修必换
活塞冷却喷嘴：冷却活塞底部，堵塞会导致活塞过热烧顶
连杆：检查变形、弯曲，有问题同步更换
气缸垫：缸盖密封，大修必换
进排气门、气门座圈：配气机构，大修建议同步检查更换
四、三级精准更换判定标准（现场通用）
1.一级判定：立即更换（极高风险・硬性报废）
满足任意1项，活塞完全失效，存在拉缸、捣缸、发动机报废、安全事故风险，必须立即停机拆解更换，禁止继续作业。
活塞烧顶/熔顶：活塞顶烧蚀、熔化、开裂，燃烧室变形，动力骤降，排气冒黑烟/白烟，存在活塞碎块打坏缸盖、气门的风险；
严重拉缸：活塞与缸套严重拉伤，气缸压力下降＞30%，窜气严重，机油消耗剧增，发动机异响、抖动；
活塞环槽断裂/活塞开裂：活塞本体有裂纹、环槽断裂，活塞环脱落，存在捣缸、缸体破裂的致命风险；
活塞销孔严重磨损/销座开裂：销孔磨损量＞0.1mm，或销座有裂纹，活塞销可能窜出，打坏缸套；
活塞裙部严重磨损/失圆：裙部磨损量＞0.15mm，与缸套间隙＞0.20mm，活塞敲缸异响严重，窜气窜油；
发动机进水/抱缸：活塞过热膨胀抱缸，活塞变形、拉伤，必须更换。
2.二级判定：建议更换（中高风险・大修窗口期更换）
满足任意1项，活塞性能衰减，磨损接近极限，随时可能升级为一级失效，需本次大修或2000小时内停机更换，避免动力下降、油耗升高、突发故障。
环槽磨损超限：第一道环槽侧隙＞0.20mm，活塞环侧隙超过标准2倍，泵油严重，机油消耗升高＞30%；
活塞裙部磨损：裙部磨损量0.08~0.15mm，与缸套间隙0.12~0.20mm，冷车有轻微敲缸声，热车消失；
活塞销孔磨损：销孔磨损量0.03~0.10mm，与活塞销间隙＞0.06mm，有轻微活塞销异响；
活塞顶积碳严重/轻微烧蚀：活塞顶积碳厚度＞2mm，或边缘有轻微烧蚀痕迹，压缩比变化，动力下降、油耗升高；
运行工时：常规工况7000-8000小时、重载工况5000-6000小时，接近设计寿命；
气缸压力下降：各缸压力差＞10%，排除气门、缸垫问题后，怀疑活塞环磨损、密封不良。
3.三级判定：预防性更换（低风险・计划性大修更换）
活塞无显性故障，性能正常，基于维保规范与设备可靠性，建议发动机大修时同步更换。
发动机大修、镗缸、换缸套时，同步更换活塞套件，保证配合间隙；
常规工况满10000小时、重载工况满8000小时，预防性大修更换；
高可靠性场景（连续发电、核心矿山设备、重点工程设备），每2次中修更换一次；
设备长期停机超2年，重启前检测活塞状态，磨损接近极限则预防性更换；
发生过高温、拉缸、进水故障后，拆解检查活塞状态，有隐患则更换。

五、常见故障现象与失效根源深度分析
1.活塞烧顶/熔顶（最严重故障，占比20%）
现象：动力骤降、排气冒黑烟/白烟、机油消耗剧增、缸压下降、发动机异响，拆解后活塞顶烧蚀、熔化、开裂，严重的活塞碎块打坏缸盖、气门。
失效根源：
喷油器故障：喷油器滴油、雾化不良，燃油在活塞顶局部燃烧，温度过高，烧蚀活塞顶；
活塞冷却喷嘴堵塞：冷却喷嘴堵了，活塞底部没有机油冷却，活塞温度过高，热疲劳烧顶；
长期超负荷/爆震：发动机长期超载、爆震，爆发压力和温度超过设计极限，活塞顶过热熔化；
进气不足/压缩比过高：空滤堵塞、增压故障，进气不足，燃烧恶化，温度升高；或活塞型号不对，压缩比过高，爆震烧顶；
冷却系统故障：水温过高、散热不良，整体热负荷过大，活塞温度超标。
💡危害：活塞烧顶是致命故障，碎块会打坏缸盖、气门、缸套，甚至导致缸体破裂，发动机直接报废，维修成本几十万。
2.活塞环槽磨损/泵油烧机油（最高发故障，占比30%）
现象：机油消耗剧增、排气冒蓝烟、动力下降、火花塞/喷油器积碳严重、曲轴箱窜气大，拆解后环槽磨损变宽，活塞环侧隙超标。
失效根源：
活塞环高频撞击：活塞换向时，活塞环在环槽内反复撞击，长期磨损导致环槽变宽、侧隙变大；
机油杂质多/过滤差：机油里的杂质、磨料进入环槽，加速环槽和活塞环的磨损；
长期低负荷运行：发动机长期怠速、低负荷，活塞环密封不良，燃气下窜，高温燃气腐蚀、磨损环槽；
活塞环槽硬度不足：副厂活塞环槽没做强化处理，硬度不够，磨损速度是原厂的2-3倍。
💡特点：属于慢失效故障，一开始只是机油消耗增加，慢慢越来越严重，很多人不重视，最后导致活塞环断裂、拉缸。
3.活塞拉缸/拉伤（占比25%，突发故障）
现象：发动机异响（清脆的敲缸声或摩擦声）、动力下降、窜气严重、机油消耗升高、排气冒蓝烟/黑烟，严重的抱缸熄火，拆解后活塞裙部、缸套内壁有拉伤痕迹。
失效根源：
润滑不良：机油压力低、机油粘度不对、机油变质，活塞与缸套之间油膜破裂，干摩擦拉伤；
活塞与缸套间隙过小：配合间隙太小，热态下活塞膨胀抱死，拉伤缸套和活塞；
异物侵入：空气里的灰尘、积碳颗粒、金属磨料进入气缸，磨料磨损导致拉缸；
活塞环断裂/对口：活塞环断了，或者环口对齐，密封失效，燃气下窜，高温燃气拉伤活塞裙部；
发动机过热：水温过高、活塞过热膨胀，间隙变小，导致拉缸、抱缸。
4.活塞销孔磨损/销座开裂（占比15%）
现象：发动机有清脆的“哒哒“异响（活塞销响），怠速时明显，加速时更响，拆解后销孔磨损变大、失圆，严重的销座开裂。
失效根源：
润滑不良：活塞销润滑不足，油膜破裂，干摩擦加速销孔磨损；
长期高负荷：爆发压力大，销座承受的冲击载荷大，长期疲劳磨损、开裂；
活塞销与销孔间隙不当：间隙太小热态抱死，间隙太大冲击大，加速磨损；
活塞材质差：副厂活塞销座强度不够，容易疲劳开裂。
5.活塞裙部磨损/敲缸（占比10%）
现象：冷车启动时有清脆的敲缸声（“当当“声），热车后声音减小或消失，机油消耗增加，动力轻微下降，拆解后活塞裙部磨损、失圆。
失效根源：
正常磨损：长期使用后，活塞裙部与缸套摩擦磨损，间隙变大；
活塞膨胀系数大：副厂活塞材质差，热膨胀系数大，冷态间隙大，敲缸，热态又容易拉缸；
气缸失圆：缸套磨损失圆，活塞受力不均，加速裙部磨损。
六、一分钟快速排查对照表
表格
故障现象 最可能故障类型 风险等级 快速排查方法 处置方案
动力骤降、冒黑白烟、缸压骤降、异响严重 活塞烧顶/开裂 ⚠️极高风险 测缸压，下降＞30%；看排气有没有金属碎屑 立即停机拆解，更换活塞套件，检查缸盖、气门、缸套
机油消耗剧增、冒蓝烟、窜气大、动力下降 环槽磨损/泵油烧机油 ⚠️中高风险 测缸压，看曲轴箱窜气量；看排气冒蓝烟 大修更换活塞环/活塞套件，检查缸套磨损
发动机异响、拉缸声、动力下降、抱缸熄火 活塞拉缸/拉伤 ⚠️高风险 听异响位置；测缸压；看机油有没有金属屑 立即停机拆解，检查活塞、缸套，拉伤严重则更换
怠速哒哒响、加速更响、缸压基本正常 活塞销孔磨损/销响 ⚠️中风险 断缸试验，断缸后异响消失或减小 拆解检查销孔磨损，超差则更换活塞+活塞销
冷车敲缸、热车消失、机油消耗增加 活塞裙部磨损/间隙大 ⚠️中风险 冷车听异响，热车后消失；测缸压 磨损轻可继续用，严重则大修更换
达到6000/8000小时、性能正常 寿命到期预防性更换 ⚠️低风险 按维保周期，测缸压、窜气量评估 计划停机大修更换，保证可靠性
七、核心维护与寿命延长技巧
活塞是发动机的核心部件，90%的早期损坏都是维护不当、使用不当导致的，做好以下几点，寿命可延长30%以上：
严控燃油与机油质量：
加正规国标柴油，劣质柴油杂质多、燃烧差，容易积碳、烧活塞顶；
用原厂规格的高品质机油，按时更换，保证润滑，减少活塞和环的磨损；
燃油滤、机油滤按时换，用高品质滤芯，减少杂质进入气缸和润滑系统。
保证进气清洁与冷却正常：
空滤按时换，定期检查进气管路有没有漏气，防止灰尘进入气缸磨料磨损拉缸；
保证冷却系统正常，水温控制在85~95℃，不要长期高温，减少活塞热负荷；
定期检查活塞冷却喷嘴，确保畅通，活塞底部有机油冷却，防止过热烧顶。
规范操作，避免过载与爆震：
不要长期超负荷运行，尤其是高温环境下，过载会导致活塞温度、压力超标，加速磨损和烧蚀；
避免爆震，喷油器、供油系统定期维护，保证喷油正时、雾化正常，防止爆震打坏活塞。
定期检测，提前预判：
每1000小时测一次缸压、曲轴箱窜气量，评估活塞环密封状态，提前发现磨损；
定期检查机油消耗，机油消耗突然升高，大概率是活塞环磨损，及时排查；
每3000小时拆检气门室、喷油器，观察积碳情况，间接判断活塞状态。
大修规范，保证安装质量：
大修时必须整套更换活塞、环、销、卡簧，不要省配件钱；
严格按标准间隙安装，间隙过大过小都会出问题；
同组活塞重量差、环口位置、安装方向都要符合标准，安装质量直接决定寿命。
