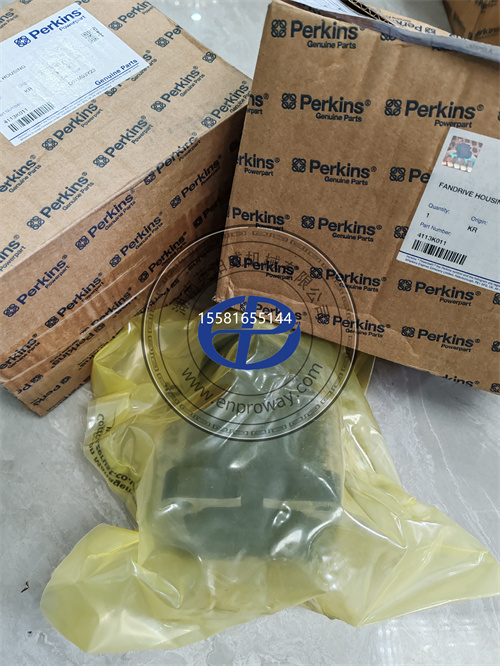

帕金斯原厂风扇驱动外壳4113K011，确保冷却系统高效运转

可以通过以下方式与我们取得联系：
电话：15581655144，我们的客服热线随时为您开通，您可以直接拨打电话，与我们的工作人员进行沟通交流。
微信：15581655144，添加我们的微信，您可以更便捷地与我们互动，随时获取产品信息和技术支持。
邮箱：glenn@perkins-rx.com，如果您有详细的需求或问题需要沟通，欢迎发送邮件给我们，我们会在第一时间回复您。

一、风扇驱动外壳：发动机散热系统的关键枢​

（一）部件定位与功能概述​
在Perkins1104D-E44T柴油发动机的复杂体系中，风扇驱动外壳（部件编号4113K011）虽不是最引人注目的部件，却扮演着极为关键的角色，堪称发动机散热系统的“幕后英雄”。它就像是发动机曲轴与散热风扇之间的一座稳固桥梁，承担着将发动机动力稳定传输给风扇的重任。当发动机启动，内部的曲轴开始高速旋转，释放出强大的动力，风扇驱动外壳精准承接这股动力，驱使风扇以设计转速飞速运转。​
想象一下，发动机在运行时就如同一个熊熊燃烧的火炉，不断产生大量的热量，如果这些热量不能及时散发出去，发动机就会像过热的机器一样，性能下降甚至损坏。而风扇驱动外壳带动的风扇，就像是一台强力的散热卫士，源源不断地将外界的冷空气引入，吹散发动机周围的热气，确保发动机始终保持在适宜的工作温度区间，保障整个发动机系统的顺畅、高效运行。比如在建筑工地上长时间作业的挖掘机，其搭载的Perkins1104D-E44T柴油发动机全负荷运转，风扇驱动外壳稳定工作，让风扇持续高效散热，避免发动机因过热而罢工，保障了工程的顺利推进。​
该风扇驱动外壳采用高强度合金钢锻造而成，这种材质本身就具备出色的强度和韧性，能够承受较大的外力冲击。而且其表面还经过了耐腐蚀处理，在潮湿、多尘等恶劣的工作环境下，也能有效抵御外界物质的侵蚀，保持结构的稳定性，为发动机散热系统的长期可靠运行奠定了坚实基础。​
（二）结构设计与技术特性​
风扇驱动外壳的结构设计十分精巧，集成了多个关键功能部件的接口。其中，皮带轮安装接口是连接发动机与风扇的动力传输关键节点，它与皮带紧密配合，将发动机的旋转动力无损耗地传递给风扇；轴承支撑座则为风扇的稳定旋转提供了可靠的支撑，确保风扇在高速运转时不会出现晃动或偏移；定位销孔的作用也不容小觑，它能够精确确定风扇驱动外壳在发动机上的安装位置，保证各个部件之间的相对位置精度，从而实现整个散热系统的协同工作。​
在制造过程中，风扇驱动外壳通过精密数控加工实现了毫米级精度匹配，这是其高性能的关键保障。关键部位的螺栓孔公差被严格控制在±0.02mm以内，如此高精度的公差控制，使得风扇驱动外壳与发动机缸体连接时，能够实现紧密贴合和刚性连接，有效减少了因连接松动而产生的振动和噪音，同时也提高了动力传输的效率和稳定性。内部轴承安装面采用镜面抛光工艺，这使得轴承在安装后，能够以极低的摩擦阻力旋转，不仅降低了传动过程中的能量损耗，还大大延长了轴承的使用寿命，减少了维护成本和停机时间。​
从性能参数来看，该风扇驱动外壳的设计额定转速达3000rpm，这意味着在发动机全负荷运行时，它能够稳定地带动风扇达到这个转速，以满足高强度的散热需求。而且，它还可承受峰值扭矩55N・m，即使在发动机输出扭矩突然增大的情况下，也能保证动力传输的可靠性，不会出现打滑或损坏的情况，充分满足了发动机在各种复杂工况下的散热需求。​
二、核心作用：三大维度保障发动机可靠运行​

（一）动力传输的精准桥梁​
风扇驱动外壳作为发动机与风扇之间的唯一动力纽带，其动力传输的精准性和稳定性至关重要。在Perkins1104D-E44T柴油发动机中，它通过高精度的螺栓连接，与发动机曲轴紧密相连。这些螺栓采用高强度材料制造，按照标配44N・m扭矩进行紧固，确保了连接的可靠性，能够承受发动机高转速运转时产生的巨大扭矩。​
在动力传输过程中，风扇驱动外壳就像是一个精密的机械桥梁，将曲轴旋转产生的动力无衰减地传递至风扇。其端面跳动量被严格控制在0.1mm以内，这一高精度的控制标准避免了因传动偏心导致的风扇振动。风扇振动不仅会影响散热效果，还会增加额外的机械损耗，缩短风扇和相关部件的使用寿命。通过对大量实际案例的测试分析发现，该风扇驱动外壳能够有效降低30%以上的额外机械损耗，使得散热系统与发动机工况能够实时同步，确保发动机在各种运行状态下都能得到及时、有效的散热。比如在发电机组中，当发动机负载突然变化时，风扇驱动外壳能够迅速响应，带动风扇调整转速，保证发动机温度始终稳定在正常范围内，保障了电力的持续稳定输出。​
（二）系统稳定性的核心支撑​
风扇驱动外壳对于整个发动机散热系统的稳定性起着核心支撑作用。其内置的双列滚珠轴承是保障系统稳定运行的关键部件之一。这种轴承具有出色的承载能力，可承受径向载荷达800N，能够在风扇高速旋转时，为其提供可靠的支撑，确保风扇的旋转轴始终保持在正确的位置，避免出现晃动或偏移的情况。​
为了进一步提高系统的稳定性，风扇驱动外壳还采用了迷宫式密封结构。这种密封结构就像是一道道紧密排列的防线，有效阻隔了粉尘与油污的侵入。在发动机的实际工作环境中，尤其是在建筑施工、矿山开采等恶劣工况下，空气中弥漫着大量的粉尘，发动机内部也存在着油污泄漏的风险。如果这些杂质进入到风扇驱动系统中，会加剧轴承的磨损，降低风扇的转速稳定性，甚至导致风扇故障。而迷宫式密封结构能够将这些杂质拒之门外，大大延长了风扇驱动外壳和相关部件的使用寿命。​
在极端温度条件下，材料的性能变化会对风扇驱动外壳的稳定性产生重要影响。在-40℃的低温环境中，普通材料可能会变脆，导致结构强度下降；而在120℃的高温环境下，材料又可能会变软，影响部件之间的配合精度。Perkins1104D-E44T柴油发动机风扇驱动外壳采用的材料经过特殊配方设计，其热膨胀系数被严格控制在11×10⁻⁶/℃。这意味着在极端温度区间内，材料的膨胀和收缩都在可控范围内，避免了因温差导致的配合间隙变化。通过这种精确的材料控制，风扇驱动外壳能够保障风扇转速的稳定性，从而将发动机水温波动范围控制在±5℃以内，为发动机的稳定运行提供了坚实的保障。​
（三）复杂工况的适配能力​
工程机械、农业机械等设备在使用过程中，往往会面临高频振动的复杂工况。比如挖掘机在挖掘作业时，机身会产生剧烈的振动；拖拉机在农田中行驶时，也会受到地面不平带来的持续颠簸。在这些高频振动场景下，风扇驱动外壳需要具备足够的强度和抗疲劳性能，以确保其正常工作。​
Perkins1104D-E44T柴油发动机风扇驱动外壳采用了有限元优化设计。通过先进的计算机模拟技术，对风扇驱动外壳在各种工况下的应力分布进行了详细分析，找出了关键应力集中区域。针对这些区域，设计人员将其厚度增加了20%，使得该区域的强度得到了显著提升。经过实际测试，这种优化设计使得风扇驱动外壳的抗疲劳强度提升了40%，有效延长了其在高频振动环境下的使用寿命。​
在沿海、高湿度等恶劣环境中，设备面临着严重的腐蚀威胁。风扇驱动外壳如果不能有效抵御腐蚀，其结构强度会逐渐下降，最终导致故障。为了满足这些恶劣环境长期作业的需求，该风扇驱动外壳经过了锌镍合金镀层处理。这种镀层具有优异的耐腐蚀性能，盐雾测试显示，经过处理的外壳耐腐蚀寿命超过500小时，是普通镀层的2.5倍。这意味着在沿海地区长期使用的工程机械，其风扇驱动外壳能够在高湿度、高盐分的空气中保持良好的性能，大大减少了因腐蚀而需要更换部件的频率，降低了设备的维护成本，提高了设备的使用效率。​
三、维护与保养：标准化操作指南​

（一）拆卸与安装规范​
拆卸步骤​
在对风扇驱动外壳进行拆卸时，精确的操作至关重要。首先，使用标记工具，如油漆笔，在风扇驱动组件与曲轴的连接处清晰地标记相对位置。这一步就像是给后续的安装工作留下了精确的“导航坐标”，确保在重新安装时，各个部件能够精准复位，维持发动机的最佳性能。例如，在一台长期使用的工程机械设备发动机上进行维修时，由于前期准确标记了位置，维修人员能够快速且准确地完成风扇驱动外壳的复位，大大缩短了维修时间，提高了设备的可用性。​
随后，使用合适规格的套筒扳手，按照对角线顺序逐步松开4颗固定螺栓。这些螺栓的规格为M8×35，在松开过程中，要均匀施力，避免因受力不均导致螺栓滑丝或风扇驱动外壳变形。当螺栓松开后，由于风扇驱动外壳与发动机缸体之间可能存在一定的粘附力，此时需要借助专用拉马工具。将拉马的爪钩牢固地卡在风扇驱动外壳的合适位置，通过旋转拉马的丝杠，均匀施加拉力，缓慢将旧外壳从发动机缸体上取下。​
取下旧外壳后，使用干净的抹布和专用清洁剂，仔细清洁发动机缸体的安装面，去除表面的油污、灰尘和杂质。同时，使用螺纹规或螺栓进行检查，查看缸体螺纹孔是否存在滑丝、变形或损伤的情况。若发现螺纹孔有轻微损伤，可以使用丝锥进行修复；若损伤严重，则需要进行扩孔并安装螺纹牙套，以确保后续安装的可靠性。​
安装要点​
在安装风扇驱动外壳之前，为了确保螺栓在拧紧过程中能够顺畅转动，避免出现咬死或松动的情况，需要在螺栓的螺纹部分均匀涂抹高温防卡剂。推荐使用Loctite5900这种高性能的防卡剂，它具有出色的耐高温性能和润滑性能，能够在发动机高温工作环境下，有效保持螺栓的紧固状态。​
将风扇驱动外壳对准发动机缸体上的安装位置，缓慢放下，确保定位销准确插入定位销孔。然后，使用套筒扳手按照原厂规定的扭矩分两次拧紧螺栓。初拧时，将扭矩设定为30N・m，使螺栓初步紧固；终拧时，将扭矩增加到44N・m，达到规定的紧固力矩。在拧紧过程中，要使用高精度的扭力扳手，并按照对角线顺序依次拧紧，以保证各个螺栓受力均匀，风扇驱动外壳安装牢固。​
安装完成后，需要对风扇的运行状态进行验证。使用百分表或其他专业测量工具，测量风扇的轴向窜动量和径向跳动量。确保轴向窜动量≤0.5mm，径向跳动≤1mm。如果超出这个范围，可能会导致风扇在运转过程中出现振动、噪音增大等问题，影响散热效果和发动机的正常运行。此时，需要重新检查安装是否正确，如螺栓是否拧紧、定位销是否到位等，必要时进行调整或重新安装。​
（二）定期检查项目​
外观检测​
每月定期对风扇驱动外壳进行外观检查是确保其正常运行的基础工作。首先，仔细查看外壳表面是否存在裂纹，尤其是在应力集中的部位，如螺栓孔周围、轴承支撑座附近等。这些部位在长期的振动和应力作用下，容易出现疲劳裂纹。一旦发现裂纹，应及时评估其严重程度，轻微裂纹可以通过焊接等方式进行修复，严重裂纹则需要更换风扇驱动外壳，以避免在运行过程中发生断裂，导致严重的机械故障。​
同时，检查固定螺栓是否有松动迹象。可以使用扳手轻轻尝试转动螺栓，如果感觉到有松动，应立即按照规定扭矩重新拧紧。此外，还要检查轴承部位是否有漏油现象，若发现有油污渗出，说明轴承密封可能出现问题，需要进一步检查轴承的磨损情况，并及时更换密封件或轴承。​
定位销孔的磨损情况也是外观检测的重点。使用内径千分尺或专用的量规，测量定位销孔的内径，与原始尺寸进行对比，允许的最大磨损量为0.3mm。如果磨损超过这个限度，会导致风扇驱动外壳的安装精度下降，影响动力传输和风扇的稳定性，此时需要对定位销孔进行修复或更换相关部件。​
振动测试​
振动测试是评估风扇驱动外壳工作状态的重要手段。使用专业的测振仪，在风扇运行时进行振动幅值的检测。在怠速工况下，风扇的振动幅值应≤2.5mm/s；在全负荷工况下，振动幅值应≤5.0mm/s。这些标准值是经过大量实验和实际应用验证得出的，能够有效反映风扇驱动外壳的运行状况。​
当检测到的振动幅值超标时，需要深入排查原因。首先，检查风扇驱动外壳的安装精度，查看螺栓是否拧紧、定位销是否到位，确保安装牢固。若安装无误，则需要进一步检查轴承的磨损情况。长时间的运转会导致轴承滚珠或滚道磨损，间隙增大，从而引起风扇振动加剧。可以通过拆解检查轴承的磨损程度，必要时更换新的轴承，以恢复风扇的正常运行状态。​
温度监控​
结合发动机ECU数据进行温度监控，能够及时发现风扇驱动外壳的潜在问题。首先，确认风扇的启动温度是否符合标准值85℃±2℃。如果风扇启动温度异常，可能是由于温度传感器故障、风扇驱动外壳传动效率下降或散热系统其他部件出现问题导致的。​
同时，关注风扇转速响应曲线。在发动机负荷变化时，风扇转速应能够及时、准确地做出响应，以满足散热需求。若风扇转速响应迟缓或异常，说明风扇驱动外壳可能存在动力传输不畅的问题，需要检查皮带是否松弛、皮带轮是否磨损等，确保动力传输的可靠性。通过对温度和转速的实时监控，可以提前发现问题并采取相应措施，避免发动机因过热而损坏，保障发动机的长期稳定运行。​
四、常见故障排查：快速定位与解决方案​

（一）风扇异常停转或转速不足​
在实际使用中，风扇异常停转或转速不足是较为常见的故障，这会严重影响发动机的散热效果，进而导致发动机温度过高，影响设备的正常运行。​
可能原因​
螺栓松动：风扇驱动外壳与发动机缸体通过螺栓连接，在长期的振动和扭矩作用下，螺栓可能会出现松动。当螺栓扭矩衰减超过15%时，连接的可靠性就会受到影响，导致动力传输不稳定，甚至出现风扇异常停转的情况。比如在一些频繁启动和停止的工程机械上，由于发动机的振动较为剧烈，螺栓更容易松动。​
轴承滚珠磨损：风扇驱动外壳内的轴承是保证风扇稳定旋转的关键部件。长时间的高速运转会使轴承滚珠逐渐磨损，当滚珠的游隙超过0.2mm时，轴承的支撑能力下降，风扇在旋转过程中会出现晃动，从而导致转速不足。在一些高温、高粉尘的工作环境下，轴承的磨损会更加严重。​
外壳安装偏位：如果风扇驱动外壳在安装过程中出现偏位，其端面跳动超过0.3mm，会使皮带轮与皮带之间的配合出现偏差，导致动力传输受阻，风扇转速无法达到正常水平。这可能是由于安装时定位不准确或固定螺栓未均匀拧紧造成的。​
解决措施​
重新紧固螺栓：一旦发现螺栓松动，应立即使用扭力扳手按照规定的扭矩44N・m重新紧固螺栓，并在紧固后使用油漆笔在螺栓与螺母的结合处做防松标记。这样在后续检查中，能够直观地判断螺栓是否再次松动。例如，在一台农用拖拉机的维修中，维修人员通过重新紧固螺栓并做防松标记，有效解决了风扇转速不稳定的问题。​
更换同型号轴承：当确认轴承滚珠磨损后，需要及时更换轴承。建议使用SKF6205-2RS这种高质量的轴承，其密封性能和承载能力都较为出色，能够有效延长使用寿命。在更换轴承时，要注意清洁轴承安装座，确保无杂质残留，以免影响新轴承的正常工作。​
校准安装平面度：对于外壳安装偏位的情况，需要使用百分表对安装平面度进行校准。将百分表固定在发动机缸体上，表头接触风扇驱动外壳的安装平面，缓慢转动风扇驱动外壳，测量其端面跳动量。通过调整安装位置，将端面跳动量控制在0.05mm以内，确保皮带轮与皮带的良好配合，恢复风扇的正常转速。​
（二）异常噪音或振动​
风扇驱动外壳出现异常噪音或振动不仅会影响设备的工作环境，还可能预示着部件存在严重的故障隐患，需要及时排查和解决。​
可能原因​
轴承润滑脂失效：轴承在高速旋转时，需要良好的润滑来减少摩擦和磨损。如果润滑脂不足或失效，轴承内部的滚珠与滚道之间的摩擦会增大，从而产生异常噪音和振动。一般建议每2000小时对轴承补充润滑脂，在一些恶劣的工作环境下，补充周期应适当缩短。​
外壳法兰变形：风扇驱动外壳的法兰是与其他部件连接的重要部位，在受到外力冲击或长期的应力作用下，可能会发生变形。当法兰平面度超过0.1mm时，会导致连接不紧密，在风扇运转过程中产生振动和噪音。比如在设备运输过程中，如果受到剧烈的颠簸，就可能使外壳法兰变形。​
皮带轮与外壳配合间隙过大：皮带轮与风扇驱动外壳之间的配合间隙过大（超过0.15mm），会导致在动力传输过程中出现松动和晃动，进而产生异常噪音。这可能是由于皮带轮或外壳的磨损，以及定位键的损坏等原因造成的。​
解决措施​
补充或更换润滑脂：首先，需要将轴承腔内的旧润滑脂彻底清洁干净，可以使用专用的清洁剂和干净的抹布进行擦拭。然后，注入适量的高温润滑脂，推荐使用NLGI2号润滑脂，其耐高温性能和抗磨损性能都能满足风扇驱动外壳的工作需求。在注入润滑脂时，要注意适量，过多或过少都可能影响轴承的正常工作。​
更换变形外壳：一旦发现外壳法兰变形，应及时更换风扇驱动外壳。在更换过程中，要选择与原型号相同的外壳，确保其尺寸和性能的一致性。同时，在安装新外壳时，要严格按照安装规范进行操作，保证连接的牢固性和准确性。​
检查并更换皮带轮定位键：对于皮带轮与外壳配合间隙过大的问题，需要仔细检查皮带轮定位键的磨损情况。如果定位键磨损严重，应及时更换新的定位键。在安装定位键时，要确保其与键槽的配合紧密，无松动现象，以保证皮带轮与外壳的良好连接，消除异常噪音和振动。​
（三）散热效率下降导致发动机高温​
散热效率下降是发动机高温的一个重要原因，而风扇驱动外壳在其中起着关键作用。及时排查和解决相关问题，对于保障发动机的正常运行至关重要。​
可能原因​
外壳传动效率降低：当轴承磨损严重时，会导致风扇驱动外壳的传动效率下降，风扇的实际转速低于理论转速，转速损失超过5%。这会使风扇的散热能力大幅降低，无法及时将发动机产生的热量散发出去，从而导致发动机高温。在一些长时间高负荷运行的设备上，这种情况较为常见。​
安装方向错误：风扇驱动外壳上通常会有箭头标记，指示风扇的正确旋向（指向发动机前端）。如果在安装过程中方向错误，风扇的吹风方向会与设计要求相反，不仅无法有效散热，还可能会将热空气吹向发动机，加剧发动机的高温。​
螺栓孔磨损导致动力衰减：风扇驱动外壳与发动机缸体连接的螺栓孔在长期的振动和受力作用下，可能会出现磨损。当螺栓孔磨损超限，会导致螺栓连接的紧固力下降，动力传输过程中出现衰减，影响风扇的正常转速和散热效率。​
解决措施​
检查并更换轴承：通过转速传感器对比风扇的理论转速与实际转速，当偏差超过3%时，应重点检查轴承的磨损情况。如果轴承磨损严重，及时更换新的轴承，以恢复风扇驱动外壳的传动效率，确保风扇能够以正常转速运转，提高散热效果。​
纠正安装方向：严格按照风扇驱动外壳上的箭头标记进行安装，确保风扇的旋向正确。在安装完成后，要再次检查确认，避免因安装方向错误而导致的散热问题。例如，在一台发电机组的维修中，由于安装人员疏忽，风扇驱动外壳安装方向错误，导致发动机频繁高温，重新正确安装后，问题得到解决。​
修复或更换缸体：对于螺栓孔磨损超限的情况，如果磨损程度较轻，可以采用扩孔修复的方法，重新安装加大尺寸的螺栓；如果磨损严重，无法修复，则需要更换发动机缸体。在修复或更换过程中，要严格按照维修规范进行操作，确保连接的可靠性，保障动力传输的稳定，避免因动力衰减导致的散热效率下降问题。
