珀金斯1204J发动机的“幕后英雄”：凸轮轴齿轮

珀金斯1204J发动机的江湖地位
在工业动力的广袤版图中，珀金斯发动机宛如一颗璀璨明星，散发着耀眼光芒。自1932年于英国创立，历经九十余载的风雨洗礼，珀金斯凭借深厚的技术沉淀、对品质的执着坚守以及持续不断的创新，成长为全球非公路用柴油及天然气发动机领域的领军者。从农田里不知疲倦劳作的拖拉机、收割机，到建筑工地上威风凛凛的挖掘机、装载机；从为医院、数据中心等重要场所提供稳定电力的发电机组，到船舶乘风破浪的动力源泉，珀金斯发动机的应用领域极其广泛，为超过5000种不同应用机械注入澎湃动力。​
而1204J发动机作为珀金斯家族中的明星产品，更是备受瞩目。它以强劲的动力输出、出色的燃油经济性、高度的可靠性和稳定性，在众多应用场景中大放异彩。无论是应对建筑工地的复杂工况，还是满足农业机械的高强度作业需求，1204J发动机都能轻松胜任，堪称工业设备的可靠“心脏”。​

揭开凸轮轴齿轮的神秘面纱​
（一）外观与构造​

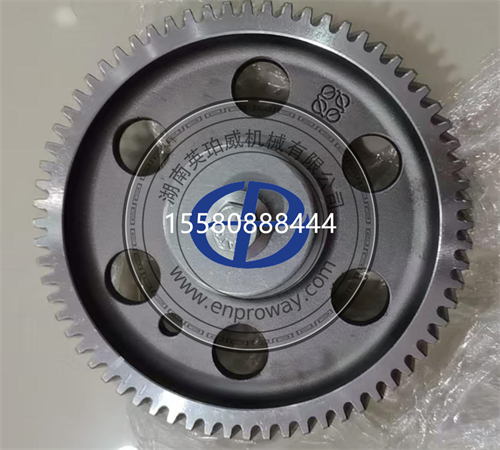

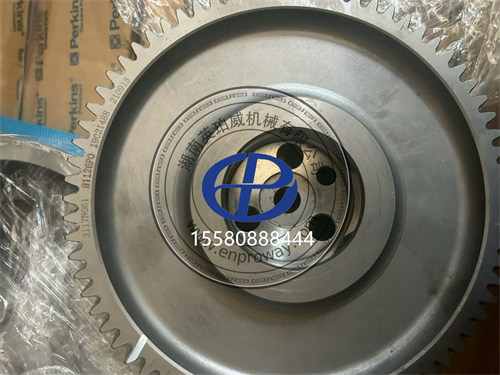

当我们近距离观察珀金斯1204J发动机的凸轮轴齿轮，首先映入眼帘的是它那金属质感十足的外观，整体呈现出银灰色的光泽，散发着工业机械独有的冷峻气息。它的形状为典型的圆柱齿轮，齿面平整且光滑，每一个齿都经过精密加工，尺寸精确，齿形轮廓清晰，如同精心雕琢的艺术品。齿轮的大小适中，直径根据发动机的整体设计和传动需求而定，与发动机内部其他部件的尺寸相互匹配，在紧凑的发动机空间内巧妙布局。​
凸轮轴齿轮与凸轮轴的连接方式采用的是键槽连接，这种连接方式在发动机领域极为常见。在凸轮轴的一端，加工有与齿轮键槽相匹配的键，通过键的紧密配合，将凸轮轴齿轮稳稳地固定在凸轮轴上，确保二者在高速旋转过程中始终保持同步，不会出现相对滑动或松动的情况。从发动机的整体结构来看，凸轮轴齿轮位于发动机缸体内部，与曲轴齿轮相互啮合，处于发动机配气机构的核心位置，是连接曲轴与凸轮轴的关键纽带，在发动机运转过程中扮演着不可或缺的角色。​
（二）材质奥秘​
制造珀金斯1204J发动机凸轮轴齿轮的材料是高强度合金钢，这种特殊的材料犹如为齿轮披上了一层坚固的铠甲，使其能够在发动机内部极其严苛的工作条件下稳定运行。高强度合金钢具有出色的强度和硬度，能够承受巨大的扭矩和冲击力。在发动机运转时，凸轮轴齿轮与曲轴齿轮紧密啮合，不断传递着动力，在此过程中，齿轮会受到来自各个方向的力的作用，而高强度合金钢凭借其卓越的力学性能，能够轻松应对这些力的考验，不易发生变形或断裂，为发动机的稳定运行提供了坚实保障。​
合金钢还具备良好的耐磨性。发动机在工作时，凸轮轴齿轮处于高速旋转状态，齿面与齿面之间频繁接触、摩擦，普通材料在这种高强度的摩擦下，很容易出现磨损，导致齿轮精度下降，影响发动机性能。而高强度合金钢通过特殊的合金成分设计和热处理工艺，大大提高了其表面硬度和耐磨性，即使经过长时间的使用，齿面的磨损也非常轻微，能够长时间保持良好的工作状态，有效延长了凸轮轴齿轮的使用寿命，降低了发动机的维护成本。此外，这种材料还具有较好的耐热性和耐腐蚀性，能够在发动机内部高温、高湿度以及存在各种腐蚀性气体的恶劣环境中正常工作，不会因为温度变化或化学腐蚀而影响其性能，充分展现了其适应复杂工况的强大能力。​
工作原理大揭秘：精密协作的机械之舞​
（一）与曲轴的默契配合​
在珀金斯1204J发动机的内部，曲轴与凸轮轴齿轮之间存在着一种精妙的配合关系，而它们之间的齿数比便是这种配合的关键密码。通常情况下，曲轴正时齿轮与凸轮轴齿轮的齿数比为2:1，这一比例并非随意设定，而是由四冲程发动机的工作原理所决定。​
在四冲程发动机的一个完整工作循环中，包括进气、压缩、做功和排气四个冲程，曲轴需要旋转两圈，才能完成这一系列的动作，使发动机实现一次完整的能量转换和动力输出。而凸轮轴则只需旋转一圈，就能精确地控制进排气门各完成一次开启和关闭动作，从而辅助发动机顺利完成一个工作循环。为了实现这种转速上的匹配，巧妙设计的齿数比就发挥了重要作用。当曲轴开始旋转时，安装在曲轴前端的曲轴正时齿轮随之同步转动，由于其齿数是凸轮轴齿轮的两倍，在二者紧密啮合的情况下，曲轴每旋转两圈，凸轮轴齿轮便刚好旋转一圈，进而带动凸轮轴精准地转动一周，确保了进排气门的开闭节奏与发动机的工作循环完美契合，为发动机的稳定运行提供了坚实保障。​
（二）控制气门的精准艺术​
当凸轮轴齿轮在曲轴的带动下开始转动时，一场关于气门控制的精密“舞蹈”便悄然拉开帷幕。凸轮轴上分布着多个形状独特的凸轮，这些凸轮宛如一个个训练有素的舞者，按照特定的节奏和轨迹运动，成为控制气门开启与关闭的关键“指挥者”。​
随着凸轮轴的旋转，凸轮的凸起部分会逐渐与挺杆接触，当二者相互作用时，挺杆受到凸轮的推力，开始向上运动。这股向上的力量通过推杆被精准地传递到摇臂上，摇臂就像一个杠杆，以其支点为中心进行摆动，长臂一端在推杆的推动下向下运动，进而巧妙地将气门缓缓推开，使气门头逐渐离开气门座，开启了进气或排气的通道。此时，气门弹簧被压缩，储存起弹性势能，如同一位默默蓄力的运动员，等待着释放能量的时刻。​
一旦凸轮的最高点转过挺杆，凸轮对挺杆的推力随即消失，在这一瞬间，之前被压缩的气门弹簧迅速释放储存的能量，凭借强大的弹力推动气门快速回落，使其稳稳地落座在气门座上，紧密贴合，完成气门的关闭动作。如此循环往复，凸轮轴齿轮持续转动，凸轮不断地推动挺杆、推杆和摇臂，精准地控制着气门的开启与关闭，让发动机的进气和排气过程有条不紊地进行。​
气门开闭时机对发动机性能有着至关重要的影响，堪称发动机运行的核心要素之一。进气门的开启时机直接关系到进入气缸内的新鲜混合气的量和质量。如果进气门开启过早，在活塞尚未到达合适位置时就开始进气，可能会导致混合气在气缸内的填充不充分，影响燃烧效果和发动机的动力输出；反之，若进气门开启过晚，活塞已经下行一段距离，才开始进气，会使进气时间缩短，同样无法让足够的混合气进入气缸，降低发动机的功率。排气门的开闭时机同样关键，若排气门开启过早，可能会使高温高压的燃烧气体在活塞尚未完成做功冲程时就提前排出，损失部分能量，影响发动机的效率；而排气门开启过晚，则会导致废气排放不彻底，残留的废气占据气缸空间，阻碍新鲜混合气的进入，进而影响发动机的后续工作循环。只有当气门的开闭时机精准无误，与发动机的工作循环和活塞运动完美配合时，发动机才能实现高效的燃烧，输出强劲而稳定的动力，同时保证良好的燃油经济性和较低的排放水平，展现出卓越的综合性能。​

对发动机性能的深远影响​
（一）动力输出的基石​
在珀金斯1204J发动机的动力输出过程中，凸轮轴齿轮精准控制气门的开闭，宛如一位精准的指挥家，把控着整个发动机的“呼吸节奏”，对进气量产生着决定性的影响，进而深刻地左右着发动机的动力表现。​
在进气冲程，当活塞向下运动，气缸内形成负压时，凸轮轴齿轮带动凸轮轴旋转，凸轮的凸起部分推动挺杆、推杆和摇臂，将进气门迅速推开。此时，若凸轮轴齿轮的传动精准无误，气门能够及时、充分地开启，就会有大量新鲜空气快速涌入气缸，为燃油的充分燃烧创造良好条件。充足的氧气与燃油充分混合，在压缩冲程结束后的做功冲程中，能够实现更剧烈、更高效的燃烧反应，产生强大的爆发力，推动活塞下行，将更多的内能转化为机械能，最终输出强劲的动力。例如，在建筑工地的挖掘机作业场景中，当挖掘机需要进行强力挖掘时，发动机处于高负荷工况，此时凸轮轴齿轮精准控制气门，使进气量大幅增加，发动机能够输出强大的扭矩，轻松驱动挖掘机的工作装置，完成挖掘、装载等繁重任务。​
反之，如果凸轮轴齿轮出现故障，如磨损导致传动不精准，气门开闭时间不准确，就会使进气量不足。进气量不足时，进入气缸的空气减少，燃油无法与充足的氧气混合，燃烧过程就会受到抑制，无法充分释放能量，导致发动机动力明显下降。在农业机械进行田间作业时，若遇到爬坡等需要较大动力的情况，动力不足的发动机可能会出现转速下降、作业效率降低的问题，甚至无法正常完成作业任务，影响生产进度。​
（二）燃油经济性的幕后功臣​
气门开闭时机与燃油经济性之间存在着千丝万缕的紧密联系，而凸轮轴齿轮在其中扮演着关键的调节角色。当凸轮轴齿轮正常工作，精准控制气门开闭时机时，发动机的燃油经济性能够得到显著提升。​
在进气冲程，合适的进气门开启时间能够确保新鲜空气在最佳时刻进入气缸，与燃油充分混合，形成理想的混合气浓度。在排气冲程，排气门的适时开启和关闭则能保证废气及时、彻底地排出气缸，为下一次进气创造良好条件。这样一来，发动机在整个工作循环中，能够实现燃油的充分燃烧，将燃油的化学能最大限度地转化为机械能，减少燃油的浪费，从而提高燃油经济性。例如，在发电机组持续稳定运行的过程中，由于凸轮轴齿轮保证了气门开闭时机的精准性，发动机能够以较低的燃油消耗维持稳定的电力输出，降低了发电成本。​
若气门开闭时机出现偏差，燃油经济性就会受到负面影响。进气门开启过早或过晚，都会使进入气缸的空气量与燃油量的比例失调，导致混合气过浓或过稀。混合气过浓时，燃油无法完全燃烧，多余的燃油随废气排出，造成燃油浪费；混合气过稀时，燃烧速度变慢，燃烧不充分，同样会降低发动机的热效率，增加燃油消耗。排气门开闭时机不当，如关闭过晚，会导致部分废气残留，占据气缸空间，影响新鲜混合气的进入和燃烧效果，进而使燃油经济性变差。​
常见故障及应对策略​
（一）故障类型剖析​
在珀金斯1204J发动机的长期使用过程中，凸轮轴齿轮可能会遭遇多种故障的挑战，这些故障不仅影响发动机的正常运行，还可能导致严重的设备损坏和生产停滞。磨损是凸轮轴齿轮最为常见的故障之一，长期的高负荷运转以及齿面之间的频繁摩擦，使得齿轮表面逐渐失去原有的精度和光洁度。在发动机运转时，凸轮轴齿轮与曲轴齿轮紧密啮合，每一次的转动都伴随着齿面间的相互摩擦，长时间的累积效应会导致齿面出现划痕、剥落等磨损现象，使齿轮的啮合性能下降，进而影响发动机的动力传递和配气精度。安装不当也是引发磨损的重要原因之一，若在装配过程中，齿轮的安装位置不准确，或者键槽与键的配合不够紧密，都会使齿轮在运转时承受不均匀的载荷，加速齿面的磨损。​
跳齿故障同样不容忽视，它会导致发动机的配气正时紊乱，严重影响发动机的性能。正时链条或皮带的松动是引发跳齿的常见因素，随着发动机的长时间使用，正时链条或皮带会因拉伸、磨损等原因而逐渐变长，当松弛到一定程度时，就无法提供足够的张力来保证凸轮轴齿轮与曲轴齿轮的同步转动，从而导致跳齿现象的发生。凸轮轴齿轮本身的磨损或损坏，也会使齿轮的齿形发生变化，降低与其他齿轮的啮合稳定性，增加跳齿的风险。​
断裂是凸轮轴齿轮故障中最为严重的一种情况，一旦发生，发动机将立即停止工作，甚至可能对其他部件造成严重的损坏。材质疲劳是导致齿轮断裂的主要原因之一，在发动机长期的高速、高负荷运转过程中，凸轮轴齿轮承受着巨大的交变应力，随着时间的推移，齿轮材料内部会逐渐产生微小的裂纹，这些裂纹在应力的反复作用下不断扩展，最终导致齿轮断裂。突然的过载冲击，如发动机在启动或急加速时，若受到过大的外力作用，也可能使凸轮轴齿轮瞬间承受超出其承受能力的载荷，引发断裂事故。此外，齿轮材料本身的质量缺陷，如存在夹杂物、气孔等，也会降低齿轮的强度，增加断裂的可能性。​
（二）诊断与维修秘籍​
当怀疑凸轮轴齿轮出现故障时，我们可以采用多种方法进行精准诊断。观察法是一种简单而直观的检测手段，通过拆解发动机，直接观察凸轮轴齿轮的外观，能够发现一些明显的故障迹象，如齿面的磨损、剥落、裂纹等。若发现齿面有明显的划痕或凹坑，这很可能是磨损过度的表现；而如果看到齿轮上有裂纹，尤其是贯穿整个齿或齿根的裂纹，就需要高度警惕，这可能预示着齿轮即将发生断裂。​
听诊法也是一种常用的诊断方法，在发动机运转过程中，仔细倾听发动机内部的声音，能够获取很多有用的信息。正常情况下，发动机的运转声音平稳而有规律，而当凸轮轴齿轮出现故障时，会产生异常的噪音，如尖锐的啸叫声、敲击声或嘎嘎声。如果听到尖锐的啸叫声，可能是由于齿轮磨损导致齿面不平整，在啮合过程中产生的高频振动引起的；敲击声则可能是由于齿轮松动或跳齿，导致齿与齿之间发生碰撞而产生的。通过听诊法，我们能够初步判断故障的类型和大致位置，为后续的进一步检查提供方向。​
测量法则借助专业的测量工具，对凸轮轴齿轮的各项参数进行精确测量，以确定其是否符合标准要求。使用千分尺、卡尺等工具测量齿轮的齿厚、齿顶圆直径、齿根圆直径等尺寸，与原厂标准数据进行对比，能够准确判断齿轮的磨损程度。如果齿厚磨损超过规定的公差范围，说明齿轮已经过度磨损，需要及时更换。还可以使用百分表等工具测量齿轮的跳动量，检查齿轮的安装精度和同心度，若跳动量过大，可能意味着齿轮安装不当或存在变形问题。​
针对不同的故障类型，我们需要采取相应的维修措施，以恢复凸轮轴齿轮的正常工作性能。对于磨损较轻的凸轮轴齿轮，可以采用修复的方法来延长其使用寿命。通过磨削、珩磨等工艺，对磨损的齿面进行修复，去除表面的划痕和剥落层，恢复齿面的光洁度和精度。在修复过程中，需要严格控制加工精度，确保修复后的齿轮能够与其他齿轮正常啮合。还可以对齿面进行热处理，如渗碳、淬火等，提高齿面的硬度和耐磨性，增强齿轮的抗磨损能力。​
当凸轮轴齿轮磨损严重或出现跳齿、断裂等无法修复的故障时，更换齿轮是唯一的选择。在更换齿轮时，务必选择与发动机型号相匹配的原厂配件或经过严格质量认证的替代品，以确保齿轮的质量和性能。在更换过程中，要严格按照操作规程进行，确保齿轮的安装位置准确无误，键槽与键的配合紧密，正时标记对齐，避免因安装不当而引发新的故障。​
调整正时是解决因跳齿等原因导致的配气正时紊乱问题的关键步骤。在调整正时之前，需要先确定正确的正时标记位置，这通常可以在发动机的维修手册中找到详细的说明。通过转动曲轴和凸轮轴，使正时标记对齐，确保凸轮轴齿轮与曲轴齿轮的相对位置正确。在调整过程中，要使用专用的工具，如正时工具、张紧器等，精确调整正时链条或皮带的张力，使其达到规定的标准值。调整完成后，还需要进行多次检查和测试，确保发动机的配气正时恢复正常，运转平稳。​

保养有道，寿命延长​
（一）日常保养要点​
定期检查是确保珀金斯1204J发动机凸轮轴齿轮保持良好工作状态的基础。在日常保养中，操作人员应每隔一定的工作小时数，如200-0小时，对凸轮轴齿轮进行一次全面检查。首先是外观检查，仔细查看齿轮表面是否有明显的划痕、剥落、裂纹等缺陷，这些痕迹可能是齿轮磨损或损坏的早期信号。用干净的布擦拭齿轮表面，以便更清晰地观察其状况，同时检查齿轮的安装部位是否有松动迹象，确保齿轮与凸轮轴的连接稳固。​
齿面磨损检查是关键环节，可使用专业的测量工具，如千分尺，定期测量齿厚。将测量值与发动机制造商提供的标准齿厚数据进行对比，一般来说，当齿厚磨损超过0.2-0.3毫米时，就需要密切关注齿轮的工作状态，考虑是否进行修复或更换。还可以通过观察齿面的光泽度和粗糙度来判断磨损程度，正常的齿面应具有均匀的光泽，若出现局部暗淡或粗糙不平，说明该部位可能已经发生了异常磨损。​
清洁工作同样不容忽视，保持凸轮轴齿轮的清洁能够有效减少杂质对齿轮的磨损。在每次检查时，使用压缩空气或专用的清洁剂，去除齿轮表面和周围的灰尘、油污、金属碎屑等杂质。压缩空气的压力应控制在合适范围内，一般为0.4-0.6兆帕，避免因压力过高而损伤齿轮表面。对于难以清除的油污，可以使用温和的清洁剂，如发动机专用的清洁剂，将清洁剂喷在齿轮表面，然后用干净的布轻轻擦拭，注意不要使用过于尖锐的工具，以免刮伤齿面。​
润滑是延长凸轮轴齿轮使用寿命的重要措施，合适的润滑油能够在齿面之间形成一层保护膜，减少摩擦和磨损。应根据发动机的使用环境和工作条件，选择符合珀金斯发动机要求的高质量润滑油，一般建议使用粘度等级为15W-40或20W-50的润滑油。润滑油的更换周期一般为每500-800小时，在更换润滑油时，要确保将旧油完全排放干净，同时清洗润滑油道，避免旧油中的杂质对新油造成污染。在添加新油时，要按照发动机说明书上的规定量进行添加，过多或过少的润滑油都可能影响齿轮的润滑效果。​
（二）特殊情况注意事项​
在高温环境下，珀金斯1204J发动机的凸轮轴齿轮面临着严峻的考验。高温会使润滑油的粘度降低，导致其润滑性能下降，同时还会加速齿轮材料的老化和磨损。当发动机在高温环境下工作时，如环境温度超过35℃，应适当缩短润滑油的更换周期，可将更换周期缩短至每0-500小时。增加对齿轮的检查次数，每隔100-150小时检查一次，密切关注齿轮的工作状态，确保润滑油的温度在正常范围内，一般润滑油的工作温度应控制在80-100℃之间。如果发现润滑油温度过高，应立即停机检查，找出原因并采取相应的措施，如检查冷却系统是否正常工作、润滑油量是否充足等。​
在高负荷工况下，凸轮轴齿轮承受着巨大的压力和扭矩，磨损速度会明显加快。当发动机长时间处于高负荷运行状态，如发电机组满负荷发电、工程机械进行重载作业时，要特别注意对凸轮轴齿轮的保养。在高负荷作业前，检查润滑油的质量和油量，确保其能够满足高负荷工作的需求。在作业过程中，注意观察发动机的运行状态，如发现有异常振动、噪音或动力下降等情况，应及时停机检查，可能是凸轮轴齿轮出现了问题。作业结束后，对齿轮进行全面检查，包括外观检查、齿面磨损检查等，及时发现潜在的问题并进行处理。​
在多尘环境中，如矿山、建筑工地等，大量的灰尘会进入发动机内部，对凸轮轴齿轮造成严重的磨损。为了减少灰尘对齿轮的影响，要加强空气滤清器的维护和保养，定期更换空气滤清器滤芯，一般每100-200小时更换一次，确保进入发动机的空气清洁。可以在齿轮周围安装防护装置，如防尘罩，减少灰尘的侵入。在每次作业结束后，对发动机内部进行清洁，使用压缩空气吹净齿轮表面和周围的灰尘。​
在潮湿环境下，凸轮轴齿轮容易发生腐蚀，降低其强度和使用寿命。当发动机在潮湿环境中工作，如船舶发动机、沿海地区使用的设备等，要选择具有良好防锈性能的润滑油，并定期检查润滑油的防锈性能。在停机时间较长时，应将发动机内部的水分排干，可通过启动发动机，让其运转一段时间，使水分蒸发，同时对齿轮表面进行防锈处理，如涂抹防锈油，防止齿轮生锈。​
总结：小小齿轮，大大能量​
在珀金斯1204J发动机的复杂系统中，凸轮轴齿轮虽只是一个小小的部件，却肩负着不可替代的重要使命。它是发动机配气机构的核心枢纽，通过与曲轴的精确配合，以独特的齿数比确保了发动机工作循环的有序进行；它精准控制着气门的开闭，如同一位技艺精湛的工匠，精心雕琢着发动机的每一次“呼吸”，直接决定了发动机的进气量、排气效率以及燃油燃烧效果，对发动机的动力输出和燃油经济性产生着深远影响。​
然而，凸轮轴齿轮在长期的工作过程中，也会面临各种故障的威胁，磨损、跳齿、断裂等问题不仅会影响发动机的性能，还可能导致设备停机，给生产带来巨大损失。因此，我们必须重视对凸轮轴齿轮的日常保养和维护，严格按照保养要点进行定期检查、清洁和润滑，在特殊工况下采取针对性的防护措施。只有这样，才能确保凸轮轴齿轮始终处于良好的工作状态，让珀金斯1204J发动机这颗工业“心脏”持续稳定地跳动，为各种机械设备提供强劲而可靠的动力支持。​
