康明斯B系列柴油发动机燃料系统流程图

康明斯B系列柴油发动机燃料系统流程图

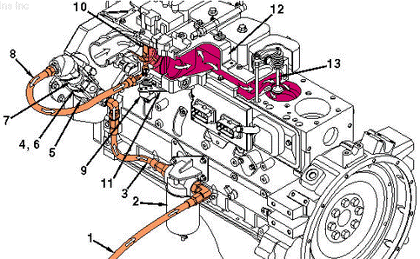

康明斯B5.9G柴油发动机

1远程安装的燃油滤清器 2燃油进口 3压力调节器 4燃油滤清器 - 内部（废弃的） 5燃料切断阀 6燃气质量流量传感器 7跨接软管 8燃料控制阀 9混合器 10节气门体 11进气歧管 12进气门。

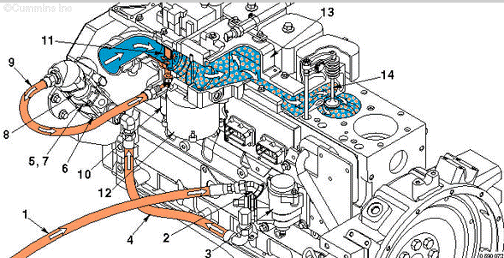

康明斯B5.9G柴油发动机

1远程安装的燃油滤清器 2燃油进口 3燃油滤清器 - 内部（废弃的） 4第二级压力调节器 5燃料切断阀 6燃气质量流量传感器 7跨接软管 8燃料控制阀 9空气燃料混合器 10油门盘

康明斯B5.9G柴油发动机

11怠速控制阀 12进气歧管 13进气门。

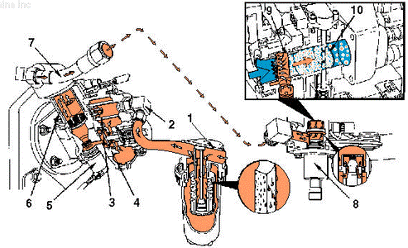

康明斯B5.9LPG柴油发动机

1直列式磁性滤清器 - 由 OEM 提供 2蒸发器调节器/切断阀 3安装在发动机上的燃油滤清器 4滤网组件 5燃气质量流量传感器 6燃油跨接软管 7燃料控制阀 8空气燃料混合器 9油门盘 10进气歧管 11进气门。

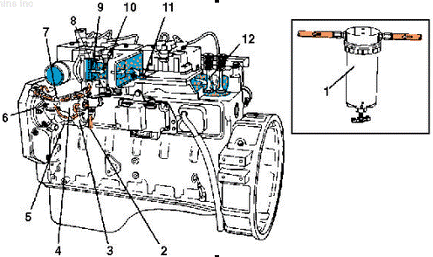

康明斯B LPG Plus柴油发动机

1燃油供应 2单向阀 3蒸发器 4燃油滤清器 5燃油软管 6燃料壳体 7燃料切断阀 8滤网组件 9燃气质量流量传感器 10燃油跨接软管 11燃料控制阀 12空气燃料混合器 13节气门执行器 14进气歧管 15进气门。

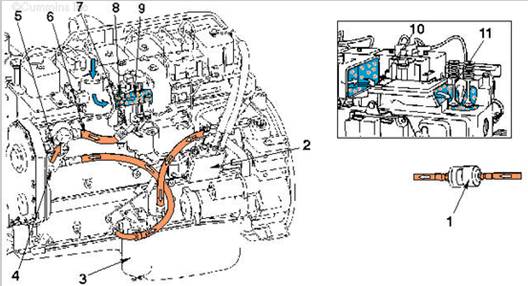

康明斯B Gas Plus柴油发动机

1燃料供应软管 2燃油进口 3燃油压力调节器 4燃油软管 5燃料壳体 6燃料切断阀 7滤网组件 8燃气质量流量传感器 9燃油跨接软管 10燃料控制阀 11空气燃料混合器 12节气门执行器 13进气歧管 14进气门。

康明斯B Gas International柴油发动机

1燃油供应 2燃油滤清器 3燃油软管 4燃料壳体 5燃料切断阀 6滤网组件 7燃气质量流量传感器 8燃油跨接软管 9燃料控制阀 10空气燃料混合器 11机械油门 12进气歧管 13进气门。
