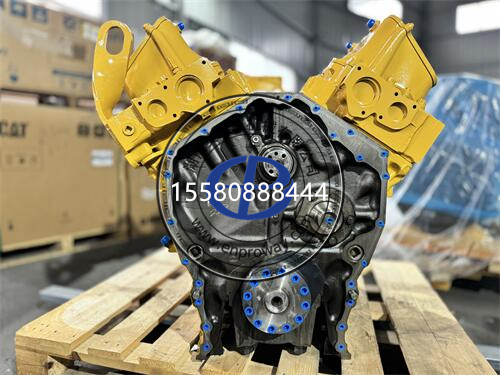

一、正时系统核心部件与工作原理
卡特3208V8柴油机采用齿轮传动正时系统,通过曲轴齿轮驱动凸轮轴齿轮,实现气门开闭与燃油喷射的精准同步。其正时系统包括以下关键部件:

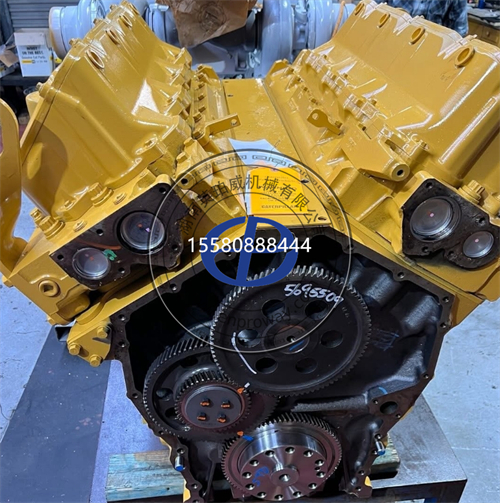

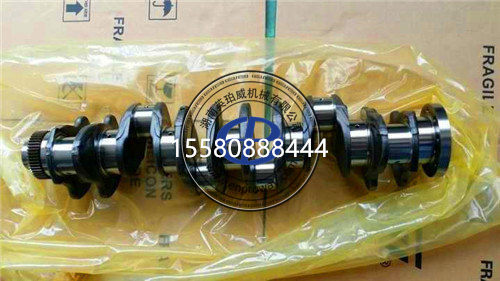

正时齿轮组:曲轴齿轮与凸轮轴齿轮通过精密啮合传递动力,齿轮上的正时标记(如"O"或箭头)需严格对齐。
自动正时提前装置:安装于凸轮轴前端,根据发动机转速自动调整喷油提前角,确保燃烧效率。
正时销与定位工具:如3P1544正时销用于锁定凸轮轴位置,6V3010拉具组用于拆卸/安装齿轮。
二、正时调整步骤与操作要点
1.准备工作
断开蓄电池负极,确保发动机完全冷却。
准备专用工具:正时销(3P1544)、扭矩扳手(精度±5%)、百分表(测量齿轮端隙)。
清洁发动机表面,移除妨碍操作的部件(如空气滤清器、气门室盖)。
2.定位基准点
曲轴上止点(TDC):转动曲轴,使飞轮上的"0"刻度线对准飞轮壳观察孔的指针,此时1缸活塞处于压缩上止点。
凸轮轴正时标记:凸轮轴齿轮上的"O"标记需与缸体上的固定标记对齐,部分机型需通过正时销(3P1544)插入凸轮轴凹槽锁定。
3.正时齿轮安装与调整
齿轮啮合检查:安装曲轴齿轮与凸轮轴齿轮时,需确保齿面清洁无损伤,啮合间隙为0.15-0.30mm(使用塞尺测量)。
自动正时提前装置安装:将装置定位销对准凸轮轴键槽,拧紧固定螺栓至70±5lb・in(7.9±0.6N・m),并通过冲子在螺栓头部打两个防松标记。
端隙调整:安装完成后,检查齿轮轴向间隙应为0.003-0.037英寸(0.08-0.94mm),避免卡滞或过度松动。
4.喷油正时校准
静态调整:拆下喷油泵检视窗盖,转动曲轴至1缸喷油位置,观察联轴器上的刻线是否与泵壳标记对齐。若未对齐,松开联轴器螺栓微调,直至标记重合。
动态验证:启动发动机,使用正时灯检测供油提前角,标准值为15°-18°BTDC(上止点前)。若偏差超过±2°,需重新调整喷油泵驱动齿轮位置。
三、常见问题与解决方案
1.正时偏差导致的故障
启动困难:可能是齿轮标记未对齐或正时链条伸长。检查齿轮啮合状态,必要时更换正时链条(建议每15万公里检查一次)。
动力下降与冒黑烟:供油提前角过小,需重新校准喷油泵正时。使用正时灯检测并调整至标准值。
发动机异响:正时齿轮磨损或润滑不足。检查齿轮齿面磨损程度(允许磨损量≤0.5mm),清洁润滑系统并更换机油。
2.工具替代方案
正时销:若3P1544正时销缺失,可用直径6mm的光滑钢棒替代,但需确保插入深度与原厂工具一致。
拉具组:6V3010拉具组可使用通用齿轮拉马替代,但需注意着力点避免损伤齿轮。
四、维护周期与注意事项
定期检查:
每500小时或2500公里检查正时齿轮啮合间隙及链条张紧度。
每2000小时或10000公里清洁正时齿轮室,更换齿轮润滑油(使用SAE80W-90GL-5齿轮油)。
部件更换标准:
正时齿轮齿面磨损超过0.5mm或出现裂纹时必须更换。
自动正时提前装置弹簧弹力下降超过10%时需整体更换。
安全提示:
调整正时前务必释放燃油系统压力,避免高压油喷溅。
安装正时销后需手动转动曲轴2圈,确认无卡滞再启动发动机。
五、正时标记图示与参数参考
部件名称 标记位置 对齐标准
曲轴齿轮 齿轮边缘"O"刻线 与缸体前端面标记对齐
凸轮轴齿轮 齿轮边缘箭头标记 与缸盖上的"TDC"标记对齐
喷油泵联轴器 联轴器上的刻线 与泵壳前端刻线重合
自动提前装置 装置壳体上的三角标记 与凸轮轴齿轮标记成一直线
(注:具体标记位置可能因发动机出厂年份略有差异,建议以维修手册为准)
通过严格遵循上述步骤并结合专业工具,可确保卡特3208V8发动机正时系统的精准性与可靠性。若缺乏经验,建议联系卡特授权服务网点进行调整,以避免因操作不当导致发动机损坏。
