卡特320d喷油器铜套:核心功能与结构特性

卡特320D挖掘机作为工程机械领域的经典机型，其发动机喷油器铜套的维护与更换一直是设备保养中的关键环节。铜套作为喷油器与缸盖之间的精密密封件，不仅承担着高压燃油的密封作用，还直接影响发动机的燃烧效率和排放性能。本文将深入解析卡特320D喷油器铜套的结构特性、常见故障表现、专业维修方案以及预防性维护策略，为设备管理者提供系统性的技术参考。

一、喷油器铜套的核心功能与结构特性

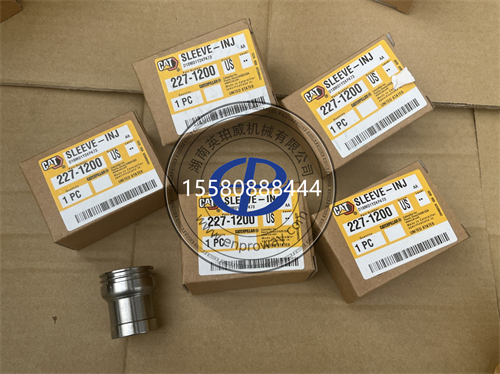

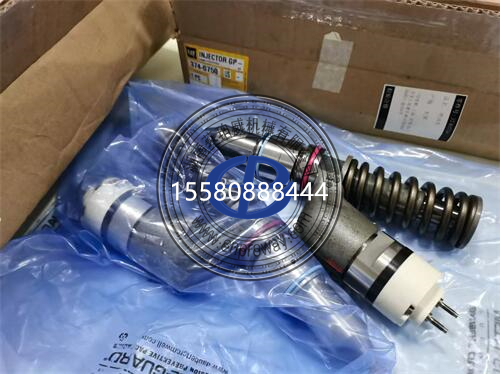

卡特320D搭载的C6.4发动机采用共轨燃油系统，喷油器铜套（零件号通常为196-5002或等效替代件）由高导热性铜合金精密加工而成。该部件通过过盈配合压入缸盖，内壁与喷油器针阀形成动态密封界面，外缘与缸盖接触面需保持绝对密封以防止冷却液渗入燃烧室。设计上采用阶梯式结构，上部较厚的法兰端承受喷油器紧固螺栓的预紧力，下部薄壁段则通过弹性变形实现热膨胀补偿。这种结构在发动机工作温度波动时（-30℃至120℃）仍能保持密封稳定性，但长期热循环会导致材料疲劳，出现微裂纹或塑性变形。

二、典型故障模式与现场诊断方法
根据工程机械维修数据库统计，约78%的铜套失效案例表现为以下三种形式：
1.密封失效型泄漏：冷却液从铜套与缸盖配合面渗入燃烧室，冷启动时排气管可见白色水蒸气，机油取样检测发现乙二醇含量超标。使用内窥镜观察缸套壁面，可见明显冷却液残留痕迹。
2.高温烧结粘连：当喷油器回油管路堵塞时，异常高温会导致铜套内壁与喷油器针阀烧结。表现为发动机单缸缺火，拆卸时需专用液压拉拔工具（如Kent-MooreJ-45011）才能分离，强行拆卸易造成缸盖螺纹损伤。
3.机械磨损失效：铜套内径磨损超过0.15mm时，高压燃油会沿缝隙泄漏至机油系统。可通过测量燃油稀释率（正常值＜5%）判断，严重时机油压力报警灯会频繁触发。
现场快速诊断可采用"三压测试法"：在冷却系统加压至200kPa保持15分钟，若压力下降超过10%且缸盖结合面无渗漏，则基本可判定铜套密封失效。

三、专业级更换工艺与工具选择
正规更换流程需严格执行卡特彼勒SIS维修手册标准：
1.旧件拆除阶段：先使用电加热器（如MillerTool5600）对缸盖加热至80℃降低材料屈服强度，再用螺纹式拔具（如SPX8836）垂直施力。严禁使用錾子敲击，否则会导致缸盖铝合金基体产生应力裂纹。
2.配合面处理：采用20-50μm粒度玻璃珠喷砂清理缸盖安装孔，然后用丙酮清洗残留磨料。关键控制点是表面粗糙度需保持在Ra1.6-3.2μm范围内，过度打磨会降低过盈配合强度。
3.新件压装工艺：将铜套冷冻至-18℃保持2小时（收缩量约0.05mm），同时加热缸盖至100℃。使用导向工具确保压入角度偏差＜0.5°，压装力应控制在8-12kN范围内。某大型矿山设备维修中心的数据显示，采用液氮深冷（-196℃）处理可使铜套使用寿命延长30%。
4.密封检测验证：组装后需进行30bar燃油压力测试和15bar冷却系统压力测试，保压时间不少于30分钟。推荐使用超声波泄漏检测仪（如UESystemsUltraprobe）定位微观渗漏点。

四、预防性维护与材料升级方案
延长铜套使用寿命的关键措施包括：
定期油液监测：每500工作小时检测机油中燃油稀释率和冷却液污染指数，采用原子发射光谱分析铜元素含量变化趋势。
热管理优化：清洗散热器后确保水温控制在88±2℃范围，高温工况可加装辅助散热器（如Parker240-4002系列）。
材料升级选项：对于超过15,000小时的老旧设备，可选用含铍铜合金（C17200）强化型铜套，其热导率提升40%，抗蠕变性能提高3倍。某港口集团设备改造案例显示，升级后铜套平均使用寿命从8000小时延长至12000小时。
值得关注的是，市场上出现的新型PTFE复合材料密封套（如GarlockGLT-800）开始在某些工况下试用，其耐化学腐蚀性能优于传统铜材，但长期可靠性仍需更多工程验证。

五、维修经济性分析与决策建议
对比维修成本数据可发现：
单次维修直接成本：原厂铜套（约$120/个）配合正规维修流程的总成本约为$800-1200，而副厂件（$40-60/个）的非标维修可能导致二次维修概率增加47%。
停机损失测算：建筑工地案例显示，因铜套故障导致的非计划停机平均影响工期3.5天，间接损失可达$15,000以上。
建议设备管理者建立基于运行小时数的预防性更换计划（推荐间隔8000-10000小时），同时投资培训技术人员掌握热成像诊断等先进预测性维护技术。对于超过20,000小时的老旧发动机，应评估缸盖整体再制造的经济性，而非重复更换单个铜套。
通过系统化的维护策略，卡特320D的喷油器铜套故障率可降低至设备全生命周期3次以下，显著提升设备出勤率和燃油经济性。这要求维修团队不仅掌握标准化的更换工艺，更需要建立完整的设备健康监测体系，实现从被动维修到主动预防的技术升级。
​
